Harman Kardon Infinity HCS1 Home Cinema Speaker System User Manual

1. ആമുഖം

Thank you for choosing the Harman Kardon Infinity HCS1 Home Cinema Speaker System. This manual provides essential information for the proper setup, operation, and maintenance of your new speaker system. Please read this manual thoroughly before using the product to ensure optimal performance and safety.

2 സുരക്ഷാ വിവരങ്ങൾ

വൈദ്യുതാഘാതം, തീപിടുത്തം അല്ലെങ്കിൽ യൂണിറ്റിന് കേടുപാടുകൾ എന്നിവ തടയാൻ ഇനിപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ എപ്പോഴും പാലിക്കുക:

• ഊർജ്ജ സ്രോതസ്സ്: Connect the system only to the specified power supply voltage.
• വെൻ്റിലേഷൻ: സ്പീക്കറുകൾക്ക് ചുറ്റും മതിയായ വായുസഞ്ചാരം ഉറപ്പാക്കുക. വെന്റിലേഷൻ ദ്വാരങ്ങളൊന്നും തടയരുത്.
• ജലവും ഈർപ്പവും: Do not expose the system to rain, moisture, or excessive humidity.
• താപ സ്രോതസ്സുകൾ: Keep the speakers away from heat sources such as radiators, heat registers, stoves, or other heat-producing appliances.
• വൃത്തിയാക്കൽ: Disconnect the power cord before cleaning. Use a dry cloth only.
• സേവനം: ഈ ഉൽപ്പന്നം സ്വയം സേവിക്കാൻ ശ്രമിക്കരുത്. യോഗ്യതയുള്ള സേവന ഉദ്യോഗസ്ഥർക്ക് എല്ലാ സേവനങ്ങളും റഫർ ചെയ്യുക.

3. പാക്കേജ് ഉള്ളടക്കം

പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടോ എന്ന് ദയവായി പരിശോധിക്കുക:

• Infinity HCS1 Satellite Speakers (quantity may vary based on system configuration)
• Infinity HCS1 Subwoofer
• സബ്‌വൂഫറിനുള്ള പവർ കേബിൾ
• Speaker Cables (for satellite speakers)
• ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)

4. സജ്ജീകരണം

4.1 സ്പീക്കർ പ്ലേസ്മെന്റ്

Proper placement of your speakers is crucial for optimal sound quality. Consider the following guidelines:

• സാറ്റലൈറ്റ് സ്പീക്കറുകൾ: Place the satellite speakers at ear level when seated, equidistant from the primary listening position. For a stereo setup, position them to form an equilateral triangle with the listener.
• സബ്‌വൂഫർ: The subwoofer can be placed almost anywhere in the room, but typically performs best in a corner or along a wall to enhance bass response. Experiment with different positions to find the best sound for your room.

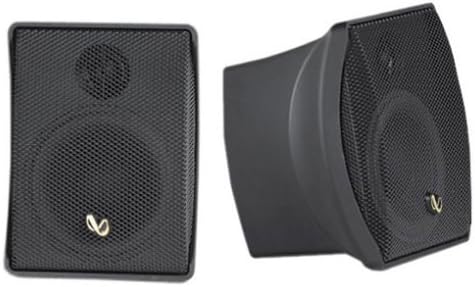

ഈ ചിത്രം രണ്ട് കാണിക്കുന്നു views of a single Infinity HCS1 satellite speaker. On the left, the speaker is shown from the front, revealing its black mesh grille and the Infinity logo. On the right, the speaker is shown from a side angle, highlighting its curved design and compact form factor.

4.2 സ്പീക്കറുകൾ ബന്ധിപ്പിക്കുന്നു

1. സാറ്റലൈറ്റ് സ്പീക്കറുകൾ ബന്ധിപ്പിക്കുക: Use the provided speaker cables to connect the satellite speakers to the corresponding speaker outputs on your amplifier or AV receiver. Ensure that the positive (+) terminal on the speaker connects to the positive (+) terminal on the amplifier, and the negative (-) terminal on the speaker connects to the negative (-) terminal on the ampജീവൻ.
2. സബ് വൂഫർ ബന്ധിപ്പിക്കുക: Connect the subwoofer to the LFE (Low-Frequency Effects) or Subwoofer output of your AV receiver using an RCA cable (not included).
3. Power the Subwoofer: സബ് വൂഫറിന്റെ പവർ കേബിൾ ഒരു മതിൽ ഔട്ട്ലെറ്റിൽ പ്ലഗ് ചെയ്യുക.
4. പവർ ദി Ampലൈഫയർ/സ്വീകർത്താവ്: നിങ്ങളുടെ ബന്ധിപ്പിക്കുക amplifier or AV receiver to a power source.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

5.1 അടിസ്ഥാന പ്രവർത്തനം

1. പവർ ഓൺ: നിങ്ങളുടെ AV റിസീവർ ഓണാക്കുക/amplifier first, then ensure the subwoofer is powered on (it may have an auto-on feature).
2. വോളിയം നിയന്ത്രണം: Adjust the overall system volume using your AV receiver/amplifier's master volume control.
3. സബ് വൂഫർ നില: The subwoofer typically has a dedicated volume or level control. Adjust this to blend the bass seamlessly with the satellite speakers. Start with a moderate level and fine-tune to your preference.

5.2 ശബ്ദ ക്രമീകരണങ്ങൾ

Refer to your AV receiver/amplifier's manual for detailed instructions on adjusting sound settings such as crossover frequency, channel levels, and equalization (EQ). Proper calibration will optimize the performance of your Infinity HCS1 system.

6. പരിപാലനം

6.1 വൃത്തിയാക്കൽ

To clean your speakers, ensure they are powered off and disconnected from the power source. Use a soft, dry cloth to wipe down the cabinets. Do not use liquid cleaners, aerosol sprays, or harsh chemicals, as these can damage the finish or internal components.

6.2 സംഭരണം

If storing the speakers for an extended period, keep them in a cool, dry place, away from direct sunlight and extreme temperatures. It is recommended to use the original packaging for protection.

7. പ്രശ്‌നപരിഹാരം

If you experience issues with your Infinity HCS1 system, consult the following table:

8 സ്പെസിഫിക്കേഷനുകൾ

The following specifications apply to the Harman Kardon Infinity HCS1 Home Cinema Speaker System:

• ബ്രാൻഡ്: ഹർമൻ കാർഡൻ
• മോഡലിൻ്റെ പേര്: HCS1
• പരമാവധി സ്പീക്കർ ഔട്ട്പുട്ട് പവർ: 75 വാട്ട്സ്
• ഓഡിയോ putട്ട്പുട്ട് മോഡ്: Mono (for individual speakers, system is multi-channel)
• മൗണ്ടിംഗ് തരം: ടേബിൾടോപ്പ് മൗണ്ട്
• സ്പീക്കർ തരം: Subwoofer (system includes satellite speakers)
• ശുപാർശ ചെയ്യുന്ന ഉപയോഗങ്ങൾ: For televisions, music players, game consoles
• അനുയോജ്യമായ ഉപകരണങ്ങൾ: Home cinema, television, projector
• സറൗണ്ട് സൗണ്ട് കോൺഫിഗറേഷൻ: 2 (referring to the number of main channels, system includes subwoofer)
• നിറം: കറുപ്പ്
• നിയന്ത്രണ രീതി: Touch (likely referring to controls on the subwoofer or associated ampജീവപര്യന്തം)
• സബ് വൂഫർ അളവുകൾ: 20 Centimeters (driver size)
• ഓഡിയോ ഡ്രൈവർ തരം: ഡൈനാമിക് ഡ്രൈവർ
• ഓഡിയോ ചാനലുകളുടെ എണ്ണം: 2 (referring to the main channels, system includes subwoofer)
• ഊർജ്ജ സ്രോതസ്സ്: കോർഡഡ് ഇലക്ട്രിക്
• നിർമ്മാതാവ്: ഹർമൻ ഡച്ച്‌ലാൻഡ് GmbH & Co. KG
• ASIN: B000066TF3
• GTIN: 05705458151339

9. വാറൻ്റിയും പിന്തുണയും

This product comes with a limited warranty. For detailed warranty information, please refer to the warranty card included with your purchase or visit the official Harman Kardon website. For technical support, service, or replacement parts, please contact Harman Kardon customer service through their official support channels.
