Güde 71-Piece Pneumatic Tool Set #40401 Instruction Manual

ആമുഖം

This manual provides essential information for the safe and efficient operation of your Güde 71-Piece Pneumatic Tool Set, model 40401. This comprehensive set includes a variety of air-powered tools and accessories designed for a wide range of tasks, from automotive maintenance to general workshop applications. Please read these instructions carefully before initial use and keep them for future reference.

Image: The Güde 71-Piece Pneumatic Tool Set, showcasing the main tools and a selection of accessories neatly organized within its robust carrying case.

സുരക്ഷാ നിർദ്ദേശങ്ങൾ

Always observe general safety regulations when working with pneumatic tools. Failure to follow these instructions may result in serious injury or property damage.

• വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ: എല്ലായ്പ്പോഴും സുരക്ഷാ ഗ്ലാസുകൾ, കേൾവി സംരക്ഷണം, ഉചിതമായ വർക്ക് ഗ്ലൗസുകൾ എന്നിവ ധരിക്കുക.
• എയർ സപ്ലൈ: Ensure the air compressor is properly maintained and delivers clean, dry air at the correct pressure (maximum 6 bar for this set).
• എയർ വിച്ഛേദിക്കുക: ആക്‌സസറികൾ മാറ്റുന്നതിനോ, അറ്റകുറ്റപ്പണികൾ നടത്തുന്നതിനോ, അല്ലെങ്കിൽ ഉപകരണം ഉപയോഗത്തിലില്ലാത്തപ്പോഴോ എല്ലായ്പ്പോഴും എയർ സപ്ലൈ വിച്ഛേദിക്കുക.
• സുരക്ഷിത വർക്ക്പീസ്: പ്രവർത്തന സമയത്ത് ചലനം തടയാൻ വർക്ക്പീസ് എല്ലായ്പ്പോഴും ദൃഢമായി ഉറപ്പിക്കുക.
• ഉപകരണ അവസ്ഥ: Inspect tools and accessories for damage before each use. Do not use damaged equipment.
• ജോലി ഏരിയ: ജോലിസ്ഥലം വൃത്തിയുള്ളതും, നല്ല വെളിച്ചമുള്ളതും, തടസ്സങ്ങളില്ലാത്തതുമായി സൂക്ഷിക്കുക.
• കുട്ടികളും കാഴ്ചക്കാരും: ജോലിസ്ഥലത്ത് നിന്ന് കുട്ടികളെയും കാഴ്ചക്കാരെയും അകറ്റി നിർത്തുക.
• ശരിയായ ഉപയോഗം: Use the correct tool for the job. Do not force small tools or attachments to do the work of a heavy-duty tool.

പാക്കേജ് ഉള്ളടക്കം

Your Güde 71-Piece Pneumatic Tool Set includes the following main components and a variety of accessories:

• ന്യൂമാറ്റിക് ഇംപാക്ട് റെഞ്ച്
• ന്യൂമാറ്റിക് റാറ്റ്ചെറ്റ് റെഞ്ച്
• Pneumatic Chisel Hammer
• ന്യൂമാറ്റിക് സ്ട്രെയിറ്റ് ഗ്രൈൻഡർ
• ബ്ലോ ഗൺ
• Various Sockets for Impact Wrench
• Chisels for Chisel Hammer
• Grinding Stones and Sanding Drums for Straight Grinder
• Assorted Nozzles and Adapters for Blow Gun
• ദ്രുത കണക്ടറുകൾ
• എണ്ണ കുപ്പി
• PTFE ത്രെഡ് സീൽ ടേപ്പ്
• ഹെക്സ് കീ
• സ്റ്റോറേജ് കേസ്

ചിത്രം: വിശദമായ ഒരു ചിത്രം view of the five primary pneumatic tools included in the set, separated from their case.

സജ്ജമാക്കുക

1. എയർ കംപ്രസ്സർ കണക്ഷൻ: Connect your air compressor to the main air supply line. Ensure the compressor is capable of providing the required air pressure and volume for your tools (refer to specifications).
2. Air Line Preparation: Install an air filter/regulator/lubricator unit (FRL unit) between the compressor and the tool for optimal performance and longevity. This unit filters moisture, regulates pressure, and provides lubrication.
3. Attaching Quick Connectors: Apply PTFE thread seal tape to the threads of the quick connectors before attaching them to the air inlet of each tool. This ensures an airtight seal.
4. ലൂബ്രിക്കേഷൻ: Before first use and regularly thereafter, add a few drops of pneumatic tool oil into the air inlet of each tool. This is crucial for internal component lubrication.
5. സമ്മർദ്ദ ക്രമീകരണം: Set the air compressor's regulator to the recommended operating pressure (maximum 6 bar). Do not exceed the maximum operating pressure.

Image: Accessories for air line connection and lubrication, including quick connectors, an oil bottle, and PTFE tape.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

പൊതു പ്രവർത്തനം

• Ensure the air hose is securely connected to the tool and the air supply.
• Always select the appropriate accessory for the task.
• Hold the tool firmly with both hands if necessary, maintaining good balance.
• Start the tool and apply it to the workpiece.
• After use, disconnect the air supply and store the tool properly.

ന്യൂമാറ്റിക് ഇംപാക്ട് റെഞ്ച്

Ideal for tightening and loosening stubborn fasteners, such as lug nuts during tire changes.

1. Select the correct size impact socket and attach it securely to the wrench's square drive.
2. എയർ സപ്ലൈ ബന്ധിപ്പിക്കുക.
3. ഫാസ്റ്റനറിൽ സോക്കറ്റ് വയ്ക്കുക.
4. Press the trigger to operate. Most impact wrenches have a forward/reverse selector.
5. For tightening, use a torque wrench for final specification to prevent over-tightening.

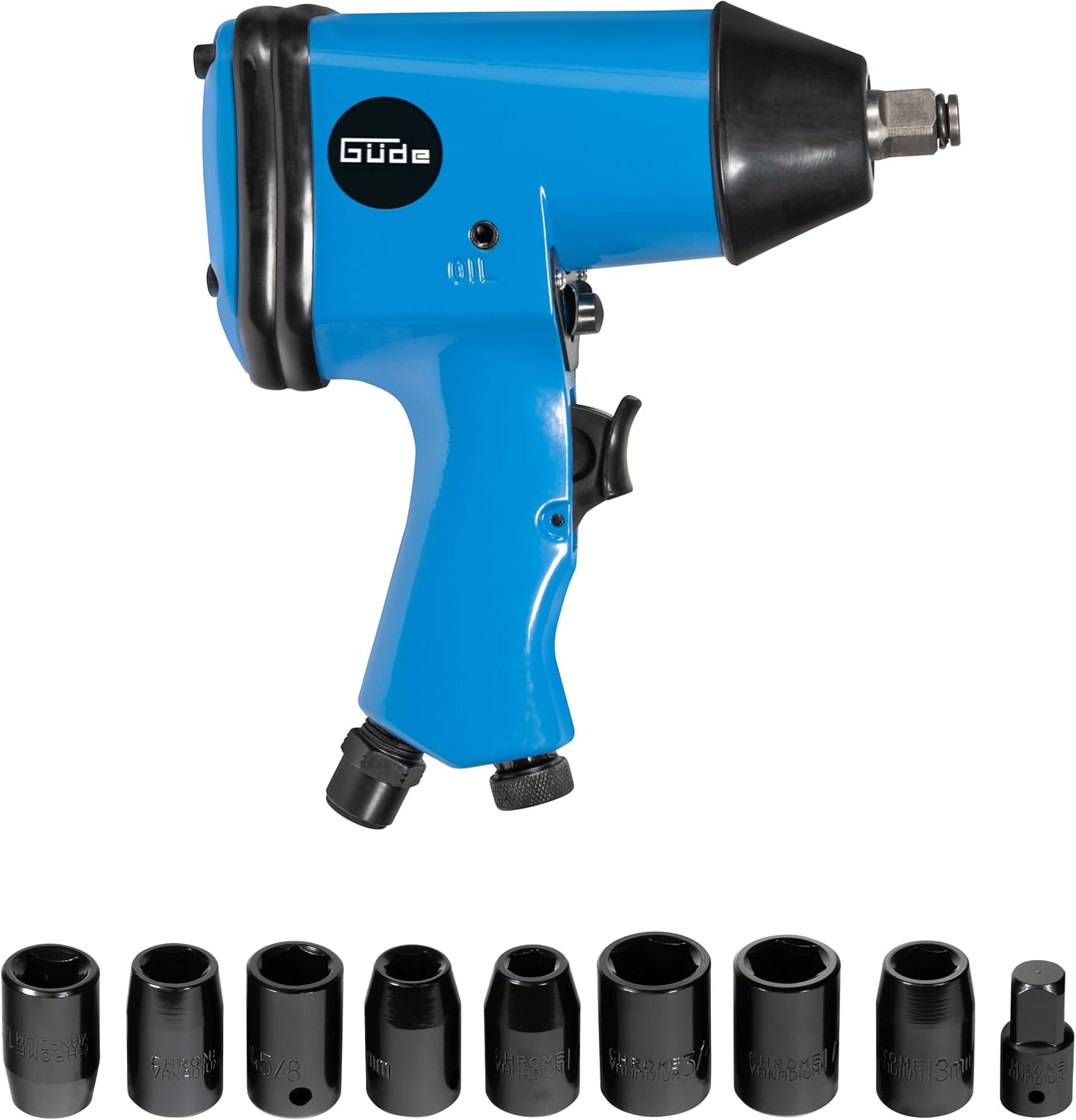

Image: The pneumatic impact wrench shown with various sockets, suitable for automotive tasks like tire changes.

Image: The impact wrench in action, used for changing a car tire, highlighting its application for annual tire changes.

ന്യൂമാറ്റിക് റാറ്റ്ചെറ്റ് റെഞ്ച്

Suitable for fastening and loosening bolts and nuts in tight spaces where an impact wrench might not fit.

1. Attach the appropriate socket to the ratchet head.
2. എയർ സപ്ലൈ ബന്ധിപ്പിക്കുക.
3. Position the socket onto the fastener.
4. Press the trigger to operate. Use the directional switch for forward or reverse rotation.

Image: The pneumatic ratchet wrench, designed for assembly and repair work in tight areas.

Pneumatic Chisel Hammer

Used for demolition, cutting, and chiseling tasks on various materials.

1. Insert the desired chisel into the tool's chuck and secure it with the spring retainer.
2. എയർ സപ്ലൈ ബന്ധിപ്പിക്കുക.
3. Hold the tool firmly and position the chisel against the workpiece.
4. Press the trigger to activate the hammering action.

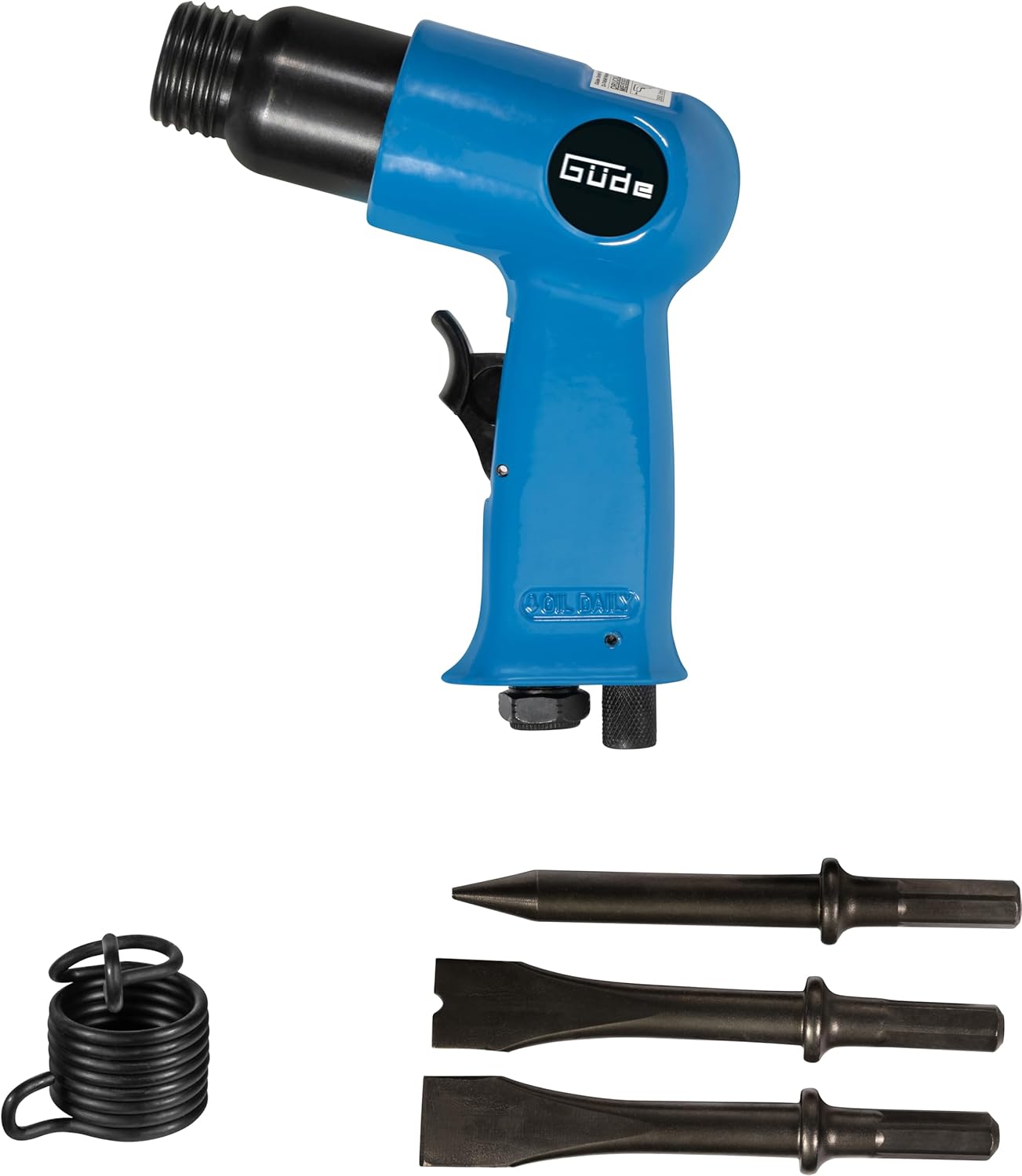

Image: The pneumatic chisel hammer, accompanied by various chisels and its retaining spring, for demolition and cutting tasks.

ന്യൂമാറ്റിക് സ്ട്രെയിറ്റ് ഗ്രൈൻഡർ

Versatile for deburring, grinding, polishing, and shaping various materials.

1. Insert the appropriate grinding stone or sanding drum into the collet and tighten it securely using the provided wrenches.
2. എയർ സപ്ലൈ ബന്ധിപ്പിക്കുക.
3. Hold the grinder firmly and apply it to the workpiece with light pressure.
4. Press the trigger to start the rotation.

Image: The pneumatic straight grinder, shown with a comprehensive selection of grinding stones and sanding drums for various finishing tasks.

ബ്ലോ ഗൺ

Used for cleaning dust, debris, and drying surfaces.

1. Attach the desired nozzle to the blow gun.
2. എയർ സപ്ലൈ ബന്ധിപ്പിക്കുക.
3. Direct the nozzle towards the area to be cleaned or dried.
4. Press the lever to release compressed air.
5. Always wear eye protection when using the blow gun to prevent injury from flying debris.

Image: The blow gun with a selection of nozzles, suitable for cleaning and drying operations.

മെയിൻ്റനൻസ്

• ലൂബ്രിക്കേഷൻ: Add 3-5 drops of pneumatic tool oil into the air inlet before each use or after every hour of continuous operation. This prevents wear and corrosion.
• വൃത്തിയാക്കൽ: Keep tools clean and free from dirt and debris. Wipe down tools with a clean cloth after each use.
• എയർ ഫിൽട്ടർ: Regularly check and drain the moisture trap on your air compressor and FRL unit. Replace air filter elements as needed.
• ഹോസ് പരിശോധന: Inspect air hoses for cracks, leaks, or damage. Replace damaged hoses immediately.
• സംഭരണം: Store tools in their original carrying case in a dry, clean environment, away from direct sunlight and extreme temperatures.

ട്രബിൾഷൂട്ടിംഗ്

സ്പെസിഫിക്കേഷനുകൾ

Image: The tool set case displaying key specifications: 1/4" connection thread, 6 bar maximum working pressure, and 8.0 kg weight.

വാറൻ്റിയും പിന്തുണയും

For warranty information or technical support, please refer to the documentation provided with your purchase or contact Güde GmbH & Co. KG directly. Keep your purchase receipt as proof of purchase.

നിർമ്മാതാവ്: Güde GmbH & Co. KG
