ആമുഖം
This manual provides essential instructions for the safe and effective operation, setup, and maintenance of your Hilka 91600012 Pro Craft 6-inch Bench Grinder. Please read this manual thoroughly before using the product to ensure proper handling and to prevent injury or damage. Keep this manual for future reference.

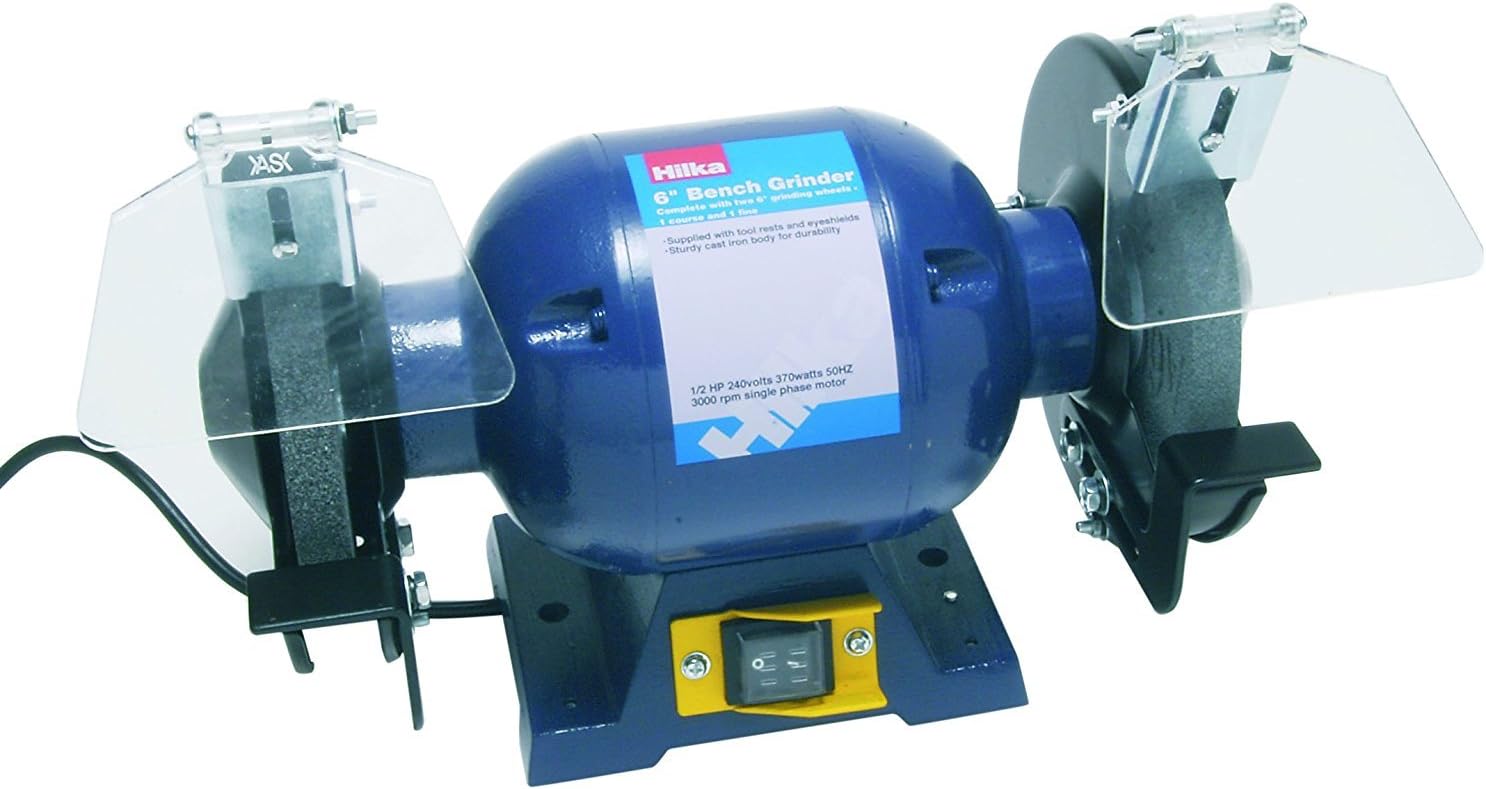

Image: The Hilka 91600012 Pro Craft 6-inch Bench Grinder, featuring a blue motor housing, two grinding wheels with clear eye shields, and a yellow power switch on the front base.
സുരക്ഷാ നിർദ്ദേശങ്ങൾ
തീ, വൈദ്യുതാഘാതം, വ്യക്തിപരമായ പരിക്കുകൾ എന്നിവ കുറയ്ക്കുന്നതിന് വൈദ്യുത ഉപകരണങ്ങൾ ഉപയോഗിക്കുമ്പോൾ എല്ലായ്പ്പോഴും അടിസ്ഥാന സുരക്ഷാ മുൻകരുതലുകൾ പാലിക്കുക.
- എല്ലാ നിർദ്ദേശങ്ങളും വായിക്കുക: Familiarize yourself with the controls and proper use of the bench grinder.
- നേത്ര സംരക്ഷണം ധരിക്കുക: Always wear safety goggles or a face shield to protect against flying debris.
- Wear appropriate clothing: Avoid loose clothing, gloves, ties, or jewelry that can get caught in moving parts.
- സുരക്ഷിതമായ വർക്ക്പീസ്: Always use the tool rests to support the workpiece firmly.
- ജോലിസ്ഥലം വൃത്തിയായി സൂക്ഷിക്കുക: അലങ്കോലപ്പെട്ട പ്രദേശങ്ങൾ അപകടങ്ങൾ ക്ഷണിച്ചുവരുത്തുന്നു.
- Do not operate in hazardous environments: ഡിയിൽ പവർ ടൂളുകൾ ഉപയോഗിക്കരുത്amp അല്ലെങ്കിൽ നനഞ്ഞ സ്ഥലങ്ങൾ, അല്ലെങ്കിൽ മഴയിൽ അവരെ തുറന്നുകാട്ടുക.
- കുട്ടികളെ അകറ്റി നിർത്തുക: എല്ലാ സന്ദർശകരും ജോലിസ്ഥലത്ത് നിന്ന് സുരക്ഷിതമായ അകലം പാലിക്കണം.
- ശരിയായ ഉപകരണം ഉപയോഗിക്കുക: ഒരു ചെറിയ ഉപകരണമോ അറ്റാച്ച്മെന്റോ ഒരു ഹെവി ഡ്യൂട്ടി ഉപകരണത്തിന്റെ ജോലി ചെയ്യാൻ നിർബന്ധിക്കരുത്.
- കേടായ ഭാഗങ്ങൾ പരിശോധിക്കുക: Before further use, carefully check the guard or other parts to determine that they will operate properly and perform their intended function.
- വൈദ്യുതി ബന്ധം വിച്ഛേദിക്കുക: Always disconnect the grinder from the power supply before making adjustments, changing accessories, or performing maintenance.
ഉൽപ്പന്നം കഴിഞ്ഞുview
The Hilka 91600012 Pro Craft Bench Grinder is designed for sharpening tools, removing rust, and general grinding tasks. Key components include:
- അരക്കൽ ചക്രങ്ങൾ: Two 6-inch (15.2 cm) grinding wheels, typically one coarse and one fine, for various grinding applications.
- നേത്ര കവചങ്ങൾ: Transparent shields positioned above each grinding wheel to protect the user's eyes from sparks and debris.
- ഉപകരണ വിശ്രമങ്ങൾ: Adjustable platforms in front of each grinding wheel to support the workpiece during grinding.
- മോട്ടോർ ഹൗസിംഗ്: The central blue body containing the electric motor that drives the grinding wheels.
- വൈദ്യുതി സ്വിച്ച്: A yellow switch located on the front base for turning the grinder on and off.
- അടിസ്ഥാനം: A sturdy base with mounting holes for securing the grinder to a workbench.
സജ്ജമാക്കുക
- അൺപാക്ക് ചെയ്യുന്നു: Carefully remove the bench grinder and all accessories from the packaging. Inspect for any damage that may have occurred during transit. Report any damage to your supplier immediately.
- മൗണ്ടിംഗ്:
- Position the grinder on a sturdy workbench at a comfortable working height.
- Mark the locations for the mounting bolts through the holes in the grinder's base.
- വർക്ക് ബെഞ്ചിൽ ഉചിതമായ ദ്വാരങ്ങൾ തുരത്തുക.
- Secure the grinder to the workbench using bolts, washers, and nuts (not supplied). Ensure it is firmly attached to prevent movement during operation.
- Attaching Eye Shields and Tool Rests:
- Attach the eye shields and tool rests to their respective mounting points using the provided hardware.
- Adjust the eye shields so they provide maximum protection without obstructing your view വർക്ക്പീസ്.
- Adjust the tool rests so that the gap between the wheel and the rest is no more than 1/16 inch (1.5 mm). This minimizes the risk of the workpiece getting jammed.
- ഇലക്ട്രിക്കൽ കണക്ഷൻ:
- പവർ സ്വിച്ച് "ഓഫ്" സ്ഥാനത്താണെന്ന് ഉറപ്പാക്കുക.
- Connect the power cord to a suitable grounded electrical outlet. The grinder operates on 240 volts, 50 Hz, with a 373-watt motor.
- Verify that the electrical supply matches the specifications on the product label.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
- പ്രീ-ഓപ്പറേഷൻ പരിശോധന:
- Ensure all guards and eye shields are securely in place and properly adjusted.
- Check that the grinding wheels are not cracked or damaged. Replace any damaged wheels immediately.
- Confirm the tool rests are adjusted to the correct distance from the grinding wheels.
- ഗ്രൈൻഡർ ആരംഭിക്കുന്നു:
- Stand to one side of the grinder.
- Press the "ON" button on the power switch. Allow the wheels to reach full operating speed before beginning any work.
- Grinding Techniques:
- വർക്ക്പീസ് ടൂൾ റെസ്റ്റിനെതിരെ മുറുകെ പിടിക്കുക.
- Apply light, even pressure to the grinding wheel. Avoid excessive force, which can damage the wheel or motor.
- Move the workpiece slowly and consistently across the face of the wheel to ensure even wear and a smooth finish.
- Use the coarse wheel for heavy material removal and the fine wheel for sharpening and finishing.
- Periodically check the temperature of the workpiece and cool it with water if it becomes too hot.
- ഗ്രൈൻഡർ നിർത്തൽ:
- Press the "OFF" button on the power switch.
- Wait for the grinding wheels to come to a complete stop before leaving the machine or performing any adjustments.
മെയിൻ്റനൻസ്
Regular maintenance ensures the longevity and safe operation of your bench grinder. Always disconnect the power before performing any maintenance.
- വൃത്തിയാക്കൽ: Regularly clean dust and debris from the motor housing and around the grinding wheels. Use compressed air or a soft brush.
- വീൽ ഡ്രസ്സിംഗ്: കാലക്രമേണ, ഗ്രൈൻഡിംഗ് വീലുകൾ ഗ്ലേസ് ചെയ്യപ്പെടുകയോ വൃത്താകൃതിയിലാകുകയോ ചെയ്യാം. വീലിന്റെ കട്ടിംഗ് പ്രതലവും ആകൃതിയും പുനഃസ്ഥാപിക്കാൻ ഒരു വീൽ ഡ്രെസ്സർ ഉപയോഗിക്കുക.
- ചക്രം മാറ്റിസ്ഥാപിക്കൽ:
- When a grinding wheel wears down to within 1/2 inch (12 mm) of its flange, it must be replaced.
- To replace, remove the eye shield, tool rest, and outer flange nut. Carefully remove the old wheel and replace it with a new one of the correct size and type.
- Ensure the new wheel is properly seated and the flange nut is tightened securely, but not excessively, to avoid cracking the wheel.
- പൊതു പരിശോധന: Periodically check all nuts, bolts, and screws for tightness. Inspect the power cord for any signs of damage.
ട്രബിൾഷൂട്ടിംഗ്
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഗ്രൈൻഡർ ആരംഭിക്കുന്നില്ല. | വൈദ്യുതി ഇല്ല; സ്വിച്ച് തകരാറിലായി; മോട്ടോർ തകരാർ. | Check power cord and outlet. Ensure switch is "ON". If problem persists, consult a qualified technician. |
| Grinder trips circuit breaker/fuse. | Overload; short circuit; faulty wiring. | Reduce load. Check for damaged power cord or internal wiring. If issue persists, discontinue use and seek professional repair. |
| ഓപ്പറേഷൻ സമയത്ത് അമിതമായ വൈബ്രേഷൻ. | Unbalanced grinding wheel; loose mounting; worn bearings. | Dress or replace grinding wheel. Tighten mounting bolts. If bearings are suspected, professional service is required. |
| മോശം ഗ്രൈൻഡിംഗ് പ്രകടനം. | Glazed or worn grinding wheel; incorrect wheel type. | Dress the grinding wheel. Replace worn wheels. Ensure the correct grit wheel is used for the task. |
സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| മോഡൽ നമ്പർ | 91600012 |
| ബ്രാൻഡ് | ഹിൽക്ക |
| ശക്തി | 373 വാട്ട്സ് |
| ഇൻപുട്ട് വോളിയംtage | 240 വോൾട്ട് |
| ആവൃത്തി | 50 Hz |
| ഉൽപ്പന്ന അളവുകൾ (L x W x H) | 37 x 25 x 21 സെ.മീ |
| ഭാരം | 8.01 കി.ഗ്രാം |
| ഗ്രൈൻഡിംഗ് വീൽ വ്യാസം | 6 ഇഞ്ച് (15.2 സെ.മീ) |
വാറൻ്റിയും പിന്തുണയും
Specific warranty terms and conditions for the Hilka 91600012 Pro Craft Bench Grinder are typically provided at the point of purchase or included with the product packaging. For detailed warranty information, technical support, or spare parts inquiries, please refer to the documentation supplied with your product or contact Hilka customer service directly. Information regarding spare parts availability is not provided in this manual.
