1. ആമുഖം
This manual provides detailed instructions for the installation, operation, and maintenance of the Axis Communications Q6045-E MK II Outdoor 1080P PTZ Camera. This high-performance surveillance camera is designed for outdoor environments, offering 1080p HDTV resolution, 32x optical zoom, and advanced pan/tilt/zoom capabilities for comprehensive area monitoring.

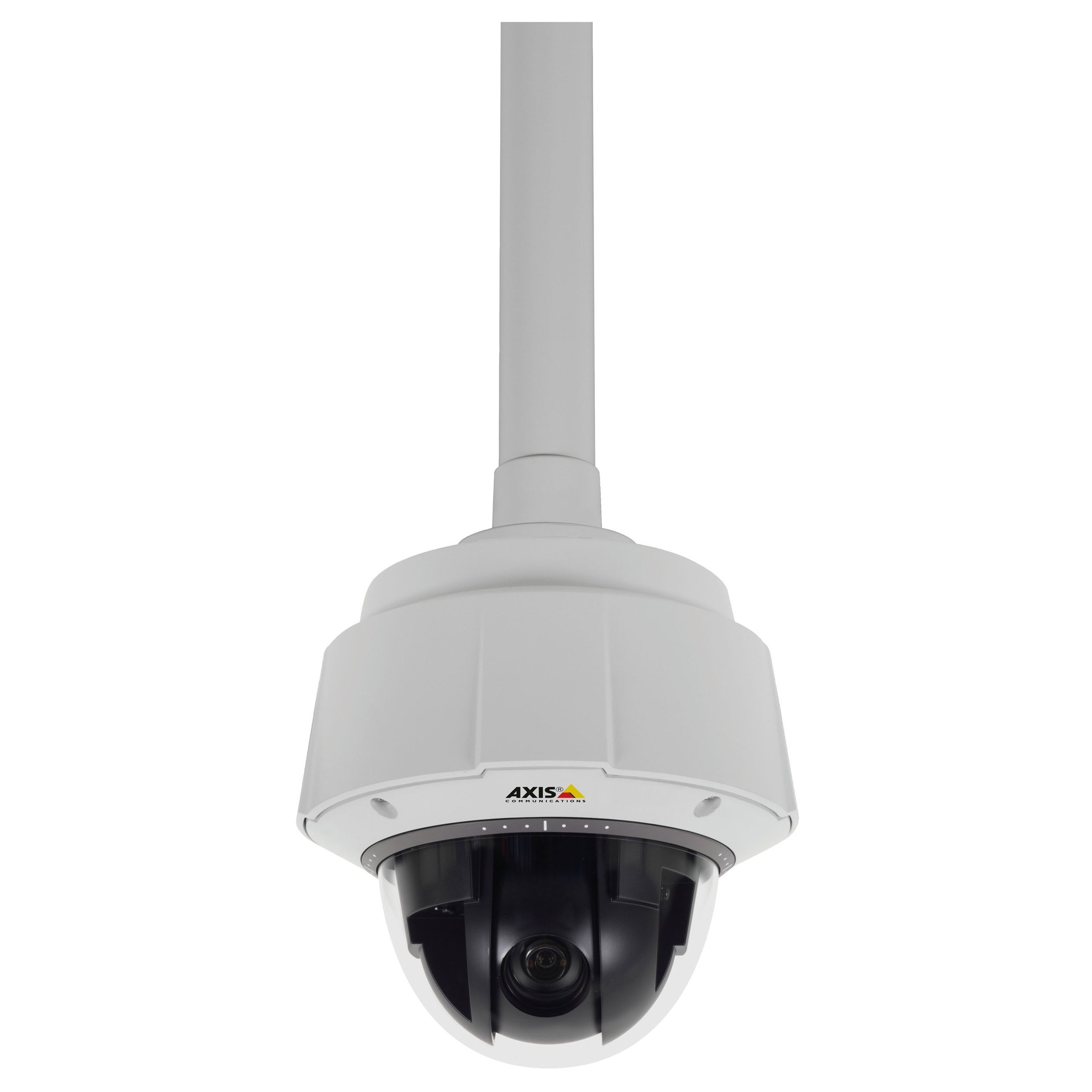

ചിത്രം 1: ഫ്രണ്ട് view of the Axis Communications Q6045-E MK II Outdoor 1080P PTZ Camera. This image displays the dome camera housing, designed for outdoor installation, with its robust construction and integrated lens system.
2. സജ്ജീകരണം
2.1 അൺപാക്കിംഗും പരിശോധനയും
Carefully unpack the camera and all accessories. Verify that all components listed in the packing list are present and undamaged. Report any missing or damaged items to your supplier immediately.
2.2 ക്യാമറ മൗണ്ടിംഗ്
The Q6045-E MK II is designed for wall mount installation in outdoor environments. Ensure the mounting surface is strong enough to support the camera's weight (approximately 13.16 pounds or 5.97 kg). Use appropriate mounting hardware for secure installation.
- ആവശ്യമുള്ള ഫീൽഡ് നൽകുന്ന അനുയോജ്യമായ ഒരു പുറം സ്ഥലം തിരഞ്ഞെടുക്കുക. view and is protected from direct impact.
- Secure the mounting bracket to the chosen surface using screws appropriate for the material.
- Attach the camera to the mounting bracket according to the specific instructions provided with the bracket. Ensure all connections are tight and secure.
2.3 പവർ കണക്ഷൻ
The camera supports AC/DC power sources. Connect the power cable to the camera's power input port and then to a suitable power supply. Ensure the power supply meets the camera's voltagകേടുപാടുകൾ തടയുന്നതിനുള്ള ഇ, നിലവിലെ ആവശ്യകതകൾ.
2.4 നെറ്റ്വർക്ക് കണക്ഷൻ
The camera supports both wired and Wi-Fi connectivity. For wired connection, connect an Ethernet cable from your network switch or router to the camera's network port. For Wi-Fi setup, refer to the camera's web interface for wireless configuration after initial wired connection.
2.5 പ്രാരംഭ കോൺഫിഗറേഷൻ
After connecting power and network, the camera will boot up. Access the camera's web എ ഉപയോഗിക്കുന്ന ഇന്റർഫേസ് web browser by entering its IP address. Follow the on-screen prompts to set up administrator credentials, network settings, and initial video parameters.
3. ക്യാമറ പ്രവർത്തിപ്പിക്കുക
3.1 തത്സമയം ആക്സസ് ചെയ്യുന്നു View
ക്യാമറയുടെ തത്സമയ വീഡിയോ ഫീഡ് അതിന്റെ web interface or compatible video management software (VMS). This allows real-time monitoring of the surveillance area.
3.2 പാൻ, ടിൽറ്റ്, സൂം (PTZ) നിയന്ത്രണം
The Q6045-E MK II features advanced PTZ capabilities. Use the controls within the web interface or VMS to:
- പാൻ: Rotate the camera horizontally to cover a wide area.
- ടിൽറ്റ്: Adjust the camera vertically to view objects at different heights.
- സൂം: Utilize the 32x optical zoom for detailed views of distant objects and digital zoom for further magnification.
The camera supports remote control for these functions.
3.3 വീഡിയോ മോണിറ്ററിംഗും റെക്കോർഡിംഗും
The camera provides 1080p video resolution at up to 60 frames per second. Configure recording settings, including resolution, frame rate, and storage location (e.g., network video recorder, local storage if available), through the camera's interface or VMS. The camera supports MOV and MPEG-4 video capture formats.
3.4 Night Vision and Low Light Performance
Equipped with Night Color low light technology, the camera delivers enhanced image quality in challenging lighting conditions. Configure day/night mode switching and exposure settings as needed for optimal performance.
4. പരിപാലനം
4.1 വൃത്തിയാക്കൽ
Regularly clean the camera's lens and housing to ensure optimal image clarity and prevent accumulation of dirt or debris. Use a soft, damp cloth for the housing and a lens cleaning solution with a microfiber cloth for the lens. Avoid abrasive cleaners.
4.2 ഫേംവെയർ അപ്ഡേറ്റുകൾ
ആക്സിസ് കമ്മ്യൂണിക്കേഷൻസ് ഇടയ്ക്കിടെ പരിശോധിക്കുക website for firmware updates. Keeping the camera's firmware up-to-date ensures access to the latest features, performance improvements, and security patches. Follow the manufacturer's instructions carefully when performing firmware updates.
4.3 പരിസ്ഥിതി പരിഗണനകൾ
The Q6045-E MK II has an International Protection Rating of IP541 and IP67, indicating its resistance to dust and water ingress. While designed for outdoor use, ensure proper installation to maximize its lifespan and performance in various weather conditions.
5. പ്രശ്നപരിഹാരം
This section provides solutions to common issues you might encounter with your camera.
- ശക്തിയില്ല: Verify that the power cable is securely connected to both the camera and the power source. Check the power outlet and any associated circuit breakers.
- വീഡിയോ ഫീഡ് ഇല്ല: Ensure the camera is properly connected to the network (wired or Wi-Fi). Check network cables, router status, and camera's IP address. Confirm that the camera's status indicator lights are active.
- മോശം ചിത്രത്തിന്റെ ഗുണനിലവാരം: Clean the camera lens as described in the Maintenance section. Check for obstructions in the camera's field of view. Adjust focus settings if available in the web ഇൻ്റർഫേസ്.
- പ്രതികരിക്കാത്ത PTZ നിയന്ത്രണങ്ങൾ: Ensure the camera has a stable network connection. If using remote control, verify the connection between the controller and the camera. A camera reboot might resolve temporary issues.
- Camera Offline Intermittently: This could indicate an unstable network connection. Check Wi-Fi signal strength or wired network cable integrity. Ensure the camera's power supply is consistent.
If problems persist, consult the Axis Communications support webസൈറ്റ് അല്ലെങ്കിൽ സാങ്കേതിക പിന്തുണയുമായി ബന്ധപ്പെടുക.
6 സ്പെസിഫിക്കേഷനുകൾ
Below are the technical specifications for the Axis Communications Q6045-E MK II Outdoor 1080P PTZ Camera (Model: 0694-004).
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| മോഡലിൻ്റെ പേര് | 0694-004 |
| ഇൻഡോർ/ഔട്ട്ഡോർ ഉപയോഗം | ഔട്ട്ഡോർ |
| വീഡിയോ ക്യാപ്ചർ റെസല്യൂഷൻ | 1080p |
| പരമാവധി Webക്യാമറ ഇമേജ് റെസല്യൂഷൻ | 2 എം.പി |
| സൂം തരം | Digital Zoom, Optical Zoom (32x) |
| ലോ ലൈറ്റ് ടെക്നോളജി | രാത്രി നിറം |
| കണക്റ്റിവിറ്റി ടെക്നോളജി | Wired, Wi-Fi |
| കണക്റ്റിവിറ്റി പ്രോട്ടോക്കോൾ | വൈഫൈ |
| പവർ ഉറവിടം | എസി/ഡിസി |
| മൗണ്ടിംഗ് തരം | മതിൽ മൗണ്ട് |
| അന്താരാഷ്ട്ര സംരക്ഷണ റേറ്റിംഗ് | IP541, IP67 |
| ഇനത്തിന്റെ അളവുകൾ (L x W x H) | 8.3 x 8.3 x 11 ഇഞ്ച് (21.1 x 21.1 x 27.9 സെ.മീ) |
| ഇനത്തിൻ്റെ ഭാരം | 13.16 പൗണ്ട് (5.97 കി.ഗ്രാം) |
| ഫോട്ടോ സെൻസർ ടെക്നോളജി | CMOS |
| നിയന്ത്രണ രീതി | റിമോട്ട് |
| വീഡിയോ ക്യാപ്ചർ ഫോർമാറ്റ് | MOV, MPEG-4 |
| നിർമ്മാതാവ് | AXIS COMMUNICATION INC. |
| ആദ്യ തീയതി ലഭ്യമാണ് | 1 ജനുവരി 2015 |
7. വാറൻ്റിയും പിന്തുണയും
For detailed warranty information, technical support, and additional resources, please visit the official Axis Communications website. The manufacturer, AXIS COMMUNICATION INC., provides support for their products. Keep your purchase receipt and product serial number handy when contacting support.
നിർമ്മാതാവ്: AXIS COMMUNICATION INC.
Webസൈറ്റ്: www.axis.com
