N2 52cm Built-in Stainless Steel Kitchen Hood Instruction Manual

ആമുഖം

This manual provides essential information for the safe and efficient use, installation, and maintenance of your N2 52cm Built-in Stainless Steel Kitchen Hood. Please read these instructions carefully before installation and operation, and retain them for future reference.

സുരക്ഷാ വിവരങ്ങൾ

For your safety and to ensure proper operation, observe the following precautions:

• വൈദ്യുത ഇൻസ്റ്റാളേഷൻ പ്രാദേശിക നിയന്ത്രണങ്ങൾ പാലിക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.
• Do not operate the hood without the filters properly installed.
• Regularly clean the filters to prevent grease buildup, which can be a fire hazard.
• ഈ ഉപകരണം, അവരുടെ സുരക്ഷയ്ക്ക് ഉത്തരവാദിയായ ഒരു വ്യക്തി ഉപകരണത്തിൻ്റെ ഉപയോഗത്തെ സംബന്ധിച്ച മേൽനോട്ടമോ നിർദ്ദേശമോ നൽകിയിട്ടില്ലെങ്കിൽ, ശാരീരികമോ ഇന്ദ്രിയപരമോ മാനസികമോ ആയ കഴിവുകൾ കുറഞ്ഞതോ അനുഭവത്തിൻ്റെയും അറിവിൻ്റെയും അഭാവം ഉള്ള വ്യക്തികൾക്ക് (കുട്ടികൾ ഉൾപ്പെടെ) ഉപയോഗിക്കാൻ ഉദ്ദേശിച്ചുള്ളതല്ല.
• കുട്ടികൾ ഉപകരണം ഉപയോഗിച്ച് കളിക്കുന്നില്ലെന്ന് ഉറപ്പാക്കാൻ മേൽനോട്ടം വഹിക്കണം.
• ഹുഡ് ഗാർഹിക ഉപയോഗത്തിന് മാത്രമുള്ളതാണ്.
• റേഞ്ച് ഹുഡിന് കീഴിൽ ഫ്ലംബെ ചെയ്യരുത്.
• Always ensure adequate ventilation in the room when the range hood is used simultaneously with appliances burning gas or other fuels.
• ഗ്യാസ് അല്ലെങ്കിൽ മറ്റ് ഇന്ധനങ്ങൾ കത്തുന്ന വീട്ടുപകരണങ്ങളിൽ നിന്നുള്ള പുക പുറന്തള്ളാൻ ഉപയോഗിക്കുന്ന ഒരു ഫ്ലൂയിലേക്ക് വായു പുറന്തള്ളരുത്.
• Regarding the method of cleaning, please refer to the "Maintenance" section of this manual.

ഉൽപ്പന്നം കഴിഞ്ഞുview

The N2 52cm Built-in Kitchen Hood is designed to efficiently remove smoke, steam, and odors from your cooking area. It features a stainless steel construction, LED lighting, and a 3-speed fan.

ഘടകങ്ങളും നിയന്ത്രണങ്ങളും

ചിത്രം 1: ടോപ്പ് ഡൗൺ view of the N2 52cm Built-in Kitchen Hood. This image highlights the control panel with push buttons for fan speed and lighting, along with the two integrated LED lights and the aluminum grease filters.

The hood features a user-friendly control panel with push buttons for various functions:

• പവർ ബട്ടൺ (0): Turns the hood On/Off.
• ഫാൻ സ്പീഡ് ബട്ടണുകൾ (1, 2, 3): Adjusts the extraction power to Low, Medium, or High.
• ലൈറ്റ് ബട്ടൺ: Controls the integrated LED lighting.

അളവുകൾ

ചിത്രം 2: Dimensional drawing of the N2 52cm Built-in Kitchen Hood. The main body measures approximately 520mm in width, 280mm in depth, and 130mm in height. These measurements are crucial for proper cabinet integration.

Refer to Image 2 for detailed dimensions to ensure proper fitting within your kitchen cabinetry.

സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

Installation should be performed by a qualified technician following all local building and electrical codes. Ensure the power supply is disconnected before beginning installation.

ഹുഡ് മൌണ്ട് ചെയ്യുന്നു

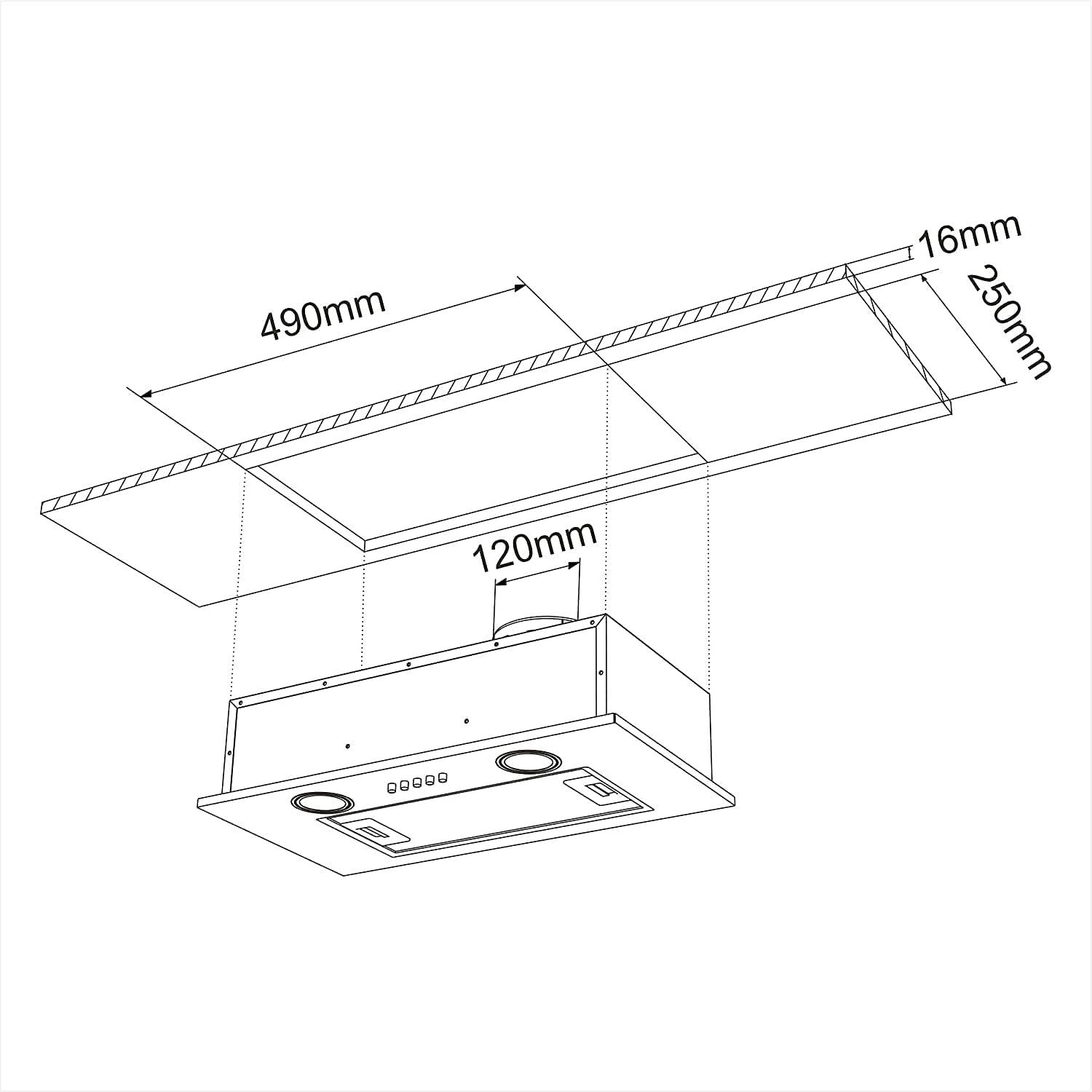

ചിത്രം 3: Installation diagram illustrating how the N2 52cm Built-in Kitchen Hood is mounted into a kitchen cabinet. It shows recommended cutout dimensions for the cabinet (490mm x 250mm) and the position of the exhaust duct (120mm diameter).

The hood is designed for built-in installation within a kitchen cabinet.

1. Prepare the cabinet opening according to the dimensions provided in Image 3. The recommended cutout for the hood is approximately 490mm in width and 250mm in depth.
2. Ensure there is sufficient space for the exhaust duct, typically 120mm in diameter, as shown.
3. Secure the hood within the cabinet using appropriate fasteners.

Ducting and Electrical Connection

• Connect the exhaust duct to the hood's outlet and route it to the outside or to a recirculation system. Ensure the ducting is as short and straight as possible for optimal performance.
• Connect the hood to a grounded electrical outlet. Refer to the specifications for voltagഇ ആവശ്യകതകൾ.

ഇൻസ്റ്റലേഷൻ വീഡിയോ റഫറൻസ്

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

The N2 kitchen hood is operated via the push-button controls located on the front panel.

ഫാൻ സ്പീഡ് നിയന്ത്രണം

• അമർത്തുക "0" വസ്തുതകൾ button to turn the hood ON or OFF.
• അമർത്തുക "1" വസ്തുതകൾ for low speed, suitable for simmering or light cooking.
• അമർത്തുക "2" വസ്തുതകൾ for medium speed, ideal for general cooking.
• അമർത്തുക "3" വസ്തുതകൾ for high speed, recommended for frying or cooking with strong odors.

ലൈറ്റിംഗ് നിയന്ത്രണം

• അമർത്തുക ലൈറ്റ് ബട്ടൺ (often marked with a light bulb icon) to turn the LED lights ON or OFF. The lights provide illumination for your cooking surface.

Operation Video Reference

മെയിൻ്റനൻസ്

Regular maintenance ensures the longevity and optimal performance of your kitchen hood.

Cleaning the Aluminum Grease Filters

The hood is equipped with 3-layer aluminum grease filters (e.g., CBCF005 type filter). These filters should be cleaned regularly, typically every 2-4 weeks depending on usage, to maintain extraction efficiency and prevent fire hazards.

1. ഹുഡ് ഓഫാക്കിയിട്ടുണ്ടെന്നും വൈദ്യുതി വിതരണത്തിൽ നിന്ന് വിച്ഛേദിക്കപ്പെട്ടിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
2. Locate the release latches on the filters and carefully remove them.
3. Wash the filters by hand in hot water with a mild detergent, or in a dishwasher on a low-temperature cycle. Avoid using abrasive cleaners.
4. Rinse thoroughly and allow the filters to dry completely before re-installing.
5. Re-insert the dry filters, ensuring they click securely into place.

ജനറൽ ക്ലീനിംഗ്

• Clean the exterior surfaces of the hood with a soft cloth and a non-abrasive cleaner suitable for stainless steel.
• Do not use corrosive or abrasive products, or cloths that may scratch the surface.
• For LED lights, wipe gently with a dry, soft cloth. Do not attempt to replace LED bulbs yourself; contact qualified service personnel if replacement is needed.

ട്രബിൾഷൂട്ടിംഗ്

ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുന്നതിന് മുമ്പ്, വീണ്ടുംview ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും:

സ്പെസിഫിക്കേഷനുകൾ

വാറൻ്റി & പിന്തുണ

For warranty information and customer support, please refer to the documentation provided with your purchase or contact the manufacturer directly. Keep your proof of purchase for any warranty claims.
