WINGONEER Voltage to Current Module (LC-V2A) Instruction Manual

1. ആമുഖം

This manual provides detailed instructions for the WINGONEER Voltage to Current Module, model LC-V2A. This module is designed to convert a 0-5V voltage input signal into a 0-20mA current output signal. Its compact size and robust features make it suitable for various industrial and hobbyist applications requiring voltage-to-current conversion.

2. ഉൽപ്പന്ന സവിശേഷതകൾ

• MCU Embedded Technology: Utilizes advanced microcontroller technology for stable and accurate conversion.
• Standard Signal Conversion: Converts industry-standard 0-5V voltage input to 0-20mA current output.
• Linear Output: Provides a linear relationship between input voltagഇ, ഔട്ട്പുട്ട് കറന്റ്.
• High Drive Capability: Maximum drive capability of 15mA.
• Direct AD Converter Connection: Output signal can be directly connected to an AD converter for data acquisition.
• എളുപ്പമുള്ള പ്രവർത്തനം: Features a fine-tuning potentiometer for precise calibration.
• കോംപാക്റ്റ് ഡിസൈൻ: Small and portable module, convenient for integration into various systems.

3 സാങ്കേതിക സവിശേഷതകൾ

4. സജ്ജീകരണവും വയറിംഗും

Proper wiring is crucial for the correct operation and longevity of the module. Refer to the connection diagram and pin descriptions below.

4.1 കണക്ഷൻ ഡയഗ്രം

The image below illustrates the terminal layout for the WINGONEER Voltage to Current Module.

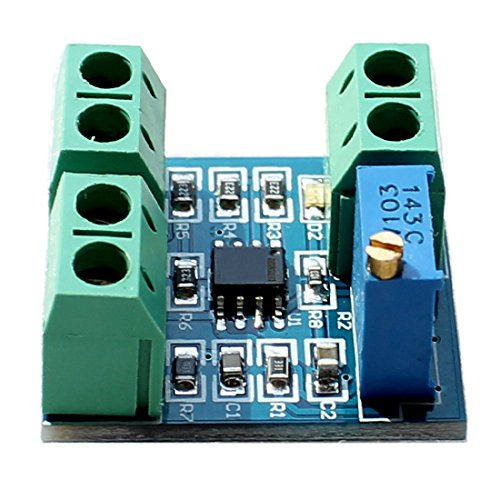

ചിത്രം 1: മുകളിൽ view of the WINGONEER Voltage to Current Module, highlighting the input/output terminals and the fine-tuning potentiometer.

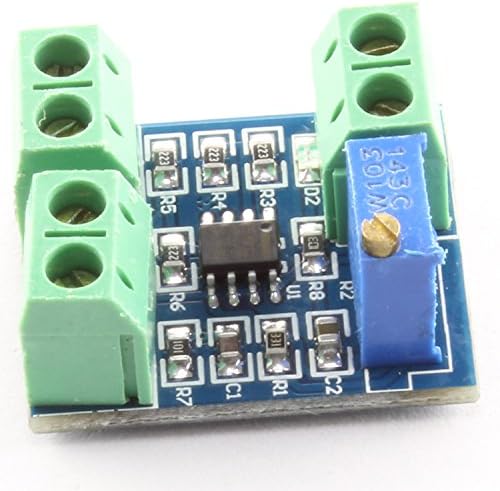

ചിത്രം 2: കോണാകൃതിയിലുള്ളത് view of the module, providing a perspective of its compact form factor and terminal blocks.

4.2 പിൻ വിവരണങ്ങൾ

• വിസിസി: Power supply input (DC 10V - 30V).
• GND (Power): Ground for the power supply.
• VIN: വാല്യംtage input signal (0-5V).
• GND (Input): Ground for the input voltagഇ സിഗ്നൽ.
• പുറത്ത്: Current output signal (0-20mA).
• GND (Output): Ground for the output current signal.

4.3 വയറിംഗ് മുൻകരുതലുകൾ

• പ്രവർത്തന വോള്യം ഉറപ്പാക്കുകtage (VCC) and its corresponding ground (GND) are connected correctly. Avoid reverse connection to prevent damage to the board and its components.
• ഇൻപുട്ട് വോള്യം ബന്ധിപ്പിക്കുകtage signal (VIN) within the specified 0-5V range.
• Connect the output (OUT) to your receiving device, ensuring proper polarity.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

Once the module is correctly wired and powered, it will begin converting the input voltage to a corresponding current output.

1. Apply Input Voltage: ഒരു വോള്യം നൽകുകtage signal between 0V and 5V to the VIN terminal.
2. Observe Output Current: The module will generate a corresponding current output between 0mA and 20mA at the OUT terminal.
3. Fine-Tuning Calibration: If precise calibration is required, use the onboard potentiometer to fine-tune the relationship between the input voltage and the output current. Turn the potentiometer gently with a small screwdriver to adjust the output.

6. പരിപാലനം

The WINGONEER Voltage to Current Module is designed for reliable operation with minimal maintenance. Follow these general guidelines:

• മൊഡ്യൂൾ വൃത്തിയായും പൊടിയും അവശിഷ്ടങ്ങളും ഇല്ലാതെ സൂക്ഷിക്കുക.
• മൊഡ്യൂളിനെ തീവ്രമായ താപനില, ഈർപ്പം, അല്ലെങ്കിൽ നശിപ്പിക്കുന്ന അന്തരീക്ഷങ്ങൾ എന്നിവയിലേക്ക് തുറന്നുകാട്ടുന്നത് ഒഴിവാക്കുക.
• Ensure all connections remain secure. Periodically check wiring for any signs of wear or damage.
• Do not attempt to open or modify the module beyond the specified adjustments, as this may void any potential warranty and could cause damage.

7. പ്രശ്‌നപരിഹാരം

If you encounter issues with the module, consider the following troubleshooting steps:

• ഔട്ട്‌പുട്ട് ഇല്ല/തെറ്റായ ഔട്ട്‌പുട്ട്:
  • Verify that the power supply (VCC) is within the 10V-30V range and correctly connected.
  • Check all wiring connections for proper polarity and secure contact. Ensure no reverse connections are made.
  • ഇൻപുട്ട് വോള്യം എന്ന് സ്ഥിരീകരിക്കുകtage (VIN) is within the 0-5V range.
  • ഇൻപുട്ട് വോളിയം അളക്കാൻ ഒരു മൾട്ടിമീറ്റർ ഉപയോഗിക്കുകtage and output current to confirm expected values.
  • Adjust the fine-tuning potentiometer to see if it affects the output.
• മൊഡ്യൂൾ ഓണാക്കുന്നില്ല:
  • Ensure the power supply is active and providing the correct voltage.
  • Check for any short circuits or loose connections in the power input.

If the problem persists after these steps, contact customer support for further assistance.

8. പാക്കേജ് ഉള്ളടക്കം

പാക്കേജിൽ ഉൾപ്പെടുന്നു:

• 1x WINGONEER Voltage to Current Module (0-5V to 0-20mA)
