Maclean MCE158 Wireless Outdoor Socket Set Instruction Manual

1. ആമുഖം

Thank you for choosing the Maclean MCE158 Wireless Outdoor Socket Set. This product provides a convenient and safe solution for remotely controlling electrical appliances outdoors. With its IP44 protection rating, it is designed to withstand splashing water, making it suitable for various outdoor applications. The remote control allows you to switch up to four sockets on and off from a distance of up to 30 meters.

2 സുരക്ഷാ വിവരങ്ങൾ

• ഉപയോഗിക്കുന്നതിന് മുമ്പ് എല്ലാ നിർദ്ദേശങ്ങളും ശ്രദ്ധാപൂർവ്വം വായിക്കുക.
• Do not exceed the maximum load of 3600 W (16A). Overloading can cause damage to the device and pose a fire hazard.
• Ensure the socket is properly installed in a location protected from direct heavy rain or submersion, despite its IP44 rating.
• ഉപകരണം സ്വയം തുറക്കുകയോ നന്നാക്കാൻ ശ്രമിക്കുകയോ ചെയ്യരുത്. എല്ലാ സേവനങ്ങളും യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥരെ ഏൽപ്പിക്കുക.
• റിമോട്ട് കൺട്രോളും ബാറ്ററികളും കുട്ടികൾക്ക് ലഭ്യമാകാതെ സൂക്ഷിക്കുക.
• പ്രാദേശിക നിയന്ത്രണങ്ങൾ അനുസരിച്ച് ബാറ്ററികൾ ഉത്തരവാദിത്തത്തോടെ സംസ്കരിക്കുക.
• വൃത്തിയാക്കുന്നതിനോ അറ്റകുറ്റപ്പണികൾ നടത്തുന്നതിനോ മുമ്പ് എല്ലായ്പ്പോഴും വൈദ്യുതി വിച്ഛേദിക്കുക.

3. പാക്കേജ് ഉള്ളടക്കം

പാക്കേജിൽ ഇനിപ്പറയുന്ന ഇനങ്ങൾ ഉൾപ്പെടുന്നു:

• 1 x വയർലെസ് റിമോട്ട് കൺട്രോൾ
• 1 x Wireless Outdoor Socket (MCE158)
• 2 x AAA 1.5V Batteries (for remote control)
• 1 x ഇൻസ്ട്രക്ഷൻ മാനുവൽ

4. ഉൽപ്പന്നം കഴിഞ്ഞുview

Figure 4.1: Maclean MCE158 Wireless Outdoor Socket with protective lid open.

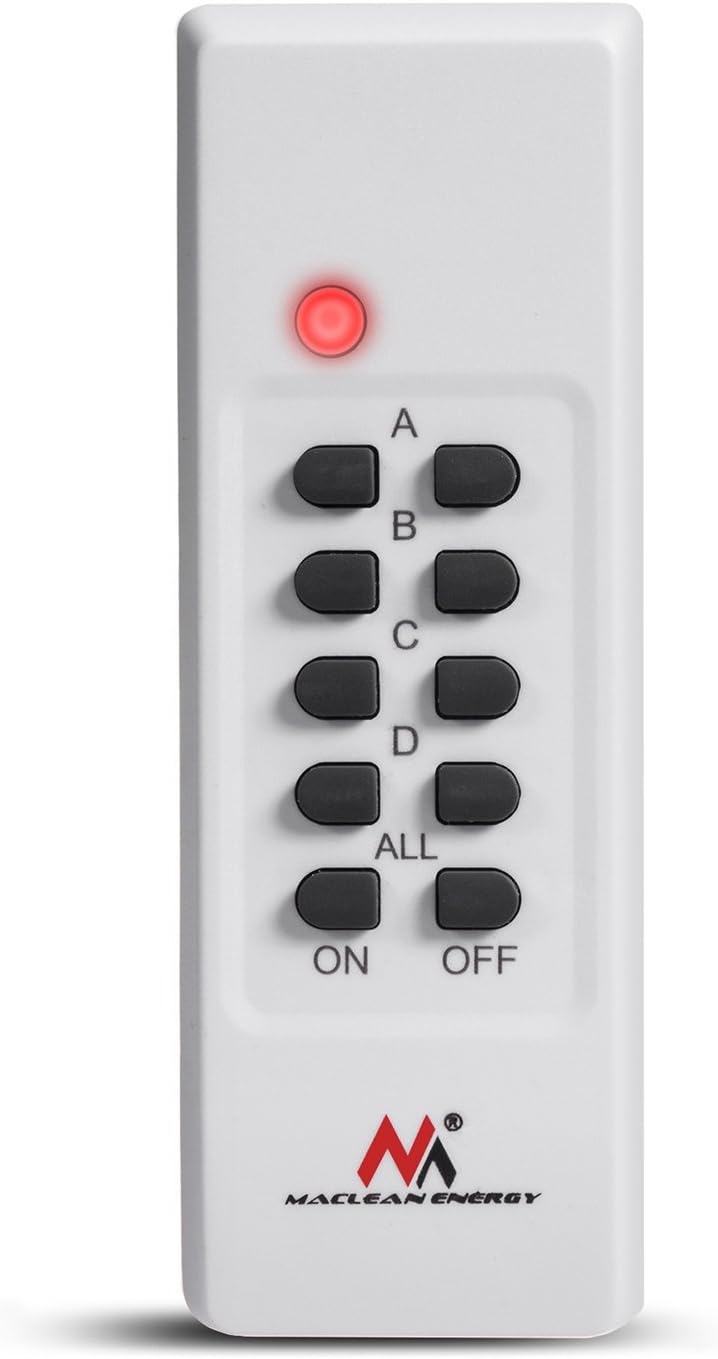

Figure 4.2: Remote control for the MCE158 wireless socket.

The Maclean MCE158 set consists of a wireless outdoor socket and a remote control. The socket features an IP44 rating for splash water protection and a hinged cover for added safety when not in use. The remote control has four channels (A, B, C, D) and master ON/OFF buttons to control multiple sockets or individual channels.

5. സജ്ജീകരണം

5.1. റിമോട്ട് കൺട്രോളിൽ ബാറ്ററികൾ ഇൻസ്റ്റാൾ ചെയ്യുന്നു

1. റിമോട്ട് കൺട്രോളിന്റെ പിൻഭാഗത്ത് ബാറ്ററി കമ്പാർട്ട്മെന്റ് കണ്ടെത്തുക.
2. സ്ലൈഡ് ചെയ്ത് ബാറ്ററി കവർ തുറക്കുക.
3. Insert two AAA 1.5V batteries, ensuring correct polarity (+/-).
4. ബാറ്ററി കവർ സുരക്ഷിതമായി അടയ്ക്കുക.

5.2. Pairing the Socket with the Remote Control

1. Plug the wireless outdoor socket into a standard 230V AC, 50Hz power outlet.
2. The indicator light on the socket will flash, indicating it is in pairing mode.
3. Within 5 seconds of plugging in the socket, press the desired channel button (A, B, C, or D) on the remote control, followed by the "ON" button for that channel.
4. The indicator light on the socket will stop flashing and remain steadily lit or turn off, confirming successful pairing.
5. To pair additional sockets (if purchased separately), repeat steps 1-4 for each socket, assigning a different channel (A, B, C, or D) to each.

Figure 5.1: Illustration of a person installing an electrical socket (for general reference).

5.3. Placement of the Outdoor Socket

Place the outdoor socket in a location where it is protected from direct heavy rain and extreme weather conditions. Ensure the hinged cover is always closed when the socket is not in use or when an appliance is plugged in to maintain its IP44 splash water protection.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

6.1. Connecting an Appliance

Plug the electrical appliance you wish to control into the Maclean MCE158 outdoor socket. Ensure the appliance's power consumption does not exceed the maximum load of 3600 W (16A).

6.2. റിമോട്ട് കൺട്രോൾ ഉപയോഗിക്കുന്നത്

• To turn on a specific socket: Press the corresponding channel button (A, B, C, or D) followed by the "ON" button for that channel.
• To turn off a specific socket: Press the corresponding channel button (A, B, C, or D) followed by the "OFF" button for that channel.
• To turn on all paired sockets simultaneously: Press the "ALL ON" button.
• To turn off all paired sockets simultaneously: Press the "ALL OFF" button.

The remote control has an operating range of approximately 30 meters in open areas. Obstacles such as walls or other electronic devices may reduce this range.

7. പരിപാലനം

• വൃത്തിയാക്കൽ: Disconnect the socket from the power supply before cleaning. Use a soft, dry cloth to wipe the surfaces. Do not use abrasive cleaners or solvents.
• ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ: If the remote control's indicator light dims or the range decreases, replace the AAA batteries.
• സംഭരണം: When not in use for extended periods, store the socket and remote control in a dry, cool place away from direct sunlight.

8. പ്രശ്‌നപരിഹാരം

9 സ്പെസിഫിക്കേഷനുകൾ

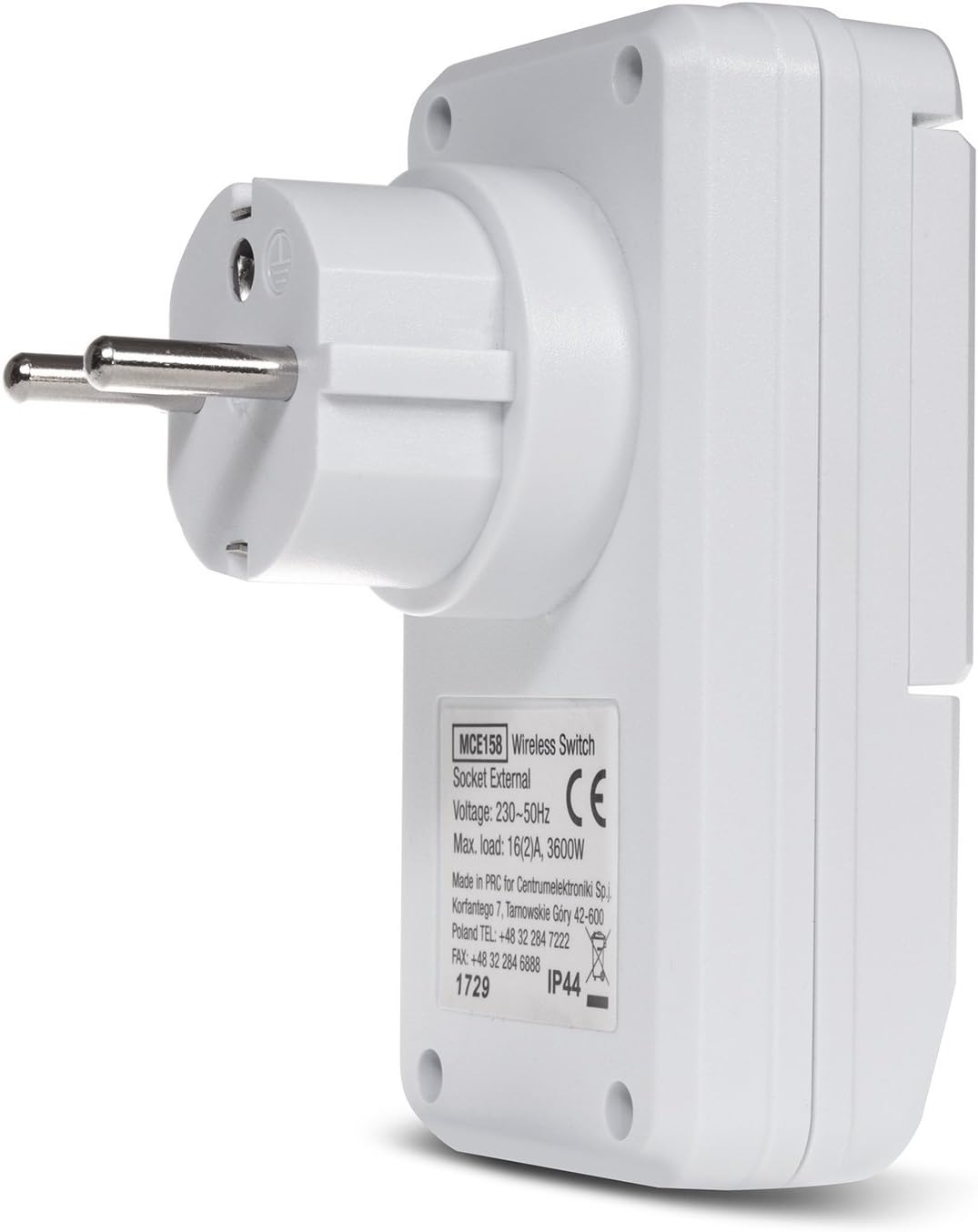

Figure 9.1: Product label with technical specifications.

10. വാറൻ്റിയും പിന്തുണയും

This Maclean MCE158 Wireless Outdoor Socket Set comes with a standard manufacturer's warranty. Please refer to your purchase documentation for specific warranty terms and conditions. For technical support, troubleshooting assistance, or warranty claims, please contact your retailer or the manufacturer directly.

Manufacturer: Centrumelektroniki
