Podofo 7-inch 1 DIN MP5 Car Stereo with GPS and Camera User Manual

ആമുഖം

This manual provides detailed instructions for the installation, operation, and maintenance of your Podofo 7-inch 1 DIN MP5 Car Stereo. This unit features a high-definition touchscreen, integrated GPS navigation, Bluetooth hands-free calling and audio streaming, FM radio, USB/TF card playback, and support for a rear view camera. Please read this manual thoroughly before using the product to ensure proper functionality and safety.

ഉൽപ്പന്നം കഴിഞ്ഞുview

The Podofo PD-M1520A6 is a versatile car multimedia player designed to enhance your driving experience with advanced features.

പ്രധാന സവിശേഷതകൾ:

• 7-inch High-Definition Touchscreen: Digital, thin-film transistor (TFT) LCD display with dynamic menu interface.
• GPS നാവിഗേഷൻ: Supports both online and offline maps with an external antenna for precise positioning.
• ബ്ലൂടൂത്ത് ഹാൻഡ്‌സ്-ഫ്രീ: For safe calling and audio streaming, compatible with iPhone and Android devices.
• ഉയർന്ന നിലവാരമുള്ള ഓഡിയോ: Stereo sound system for an immersive listening experience.
• പിൻഭാഗം View ക്യാമറ പിന്തുണ: Includes a camera for safe reversing with guidelines.
• മൾട്ടിമീഡിയ പ്ലേബാക്ക്: MP3, MP5, WMA, USB, and TF card compatibility.
• എഫ്എം റേഡിയോ: Electronic digital control, automatic tuning, 18 memory stations.
• മിറർ ലിങ്ക്: Connect your Android or iOS smartphone to mirror its screen.
• USB ചാർജിംഗ്: Large USB output for mobile phone charging (compatibility may vary).

പാക്കേജ് ഉള്ളടക്കം:

പായ്ക്ക് അൺപാക്ക് ചെയ്യുമ്പോൾ, എല്ലാ ഇനങ്ങളും അവിടെയുണ്ടെന്ന് ദയവായി ഉറപ്പാക്കുക:

• Podofo 7-inch Car Stereo Unit
• പവർ കേബിൾ
• റിമോട്ട് കൺട്രോൾ
• Mounting Brackets (Metal sheets)
• GPS Module/Antenna
• പിൻഭാഗം View Camera (8 IR CCD)
• Video Cable for Camera
• ക്യാമറ പവർ കോർഡ്
• ഇൻസ്ട്രക്ഷൻ മാനുവൽ

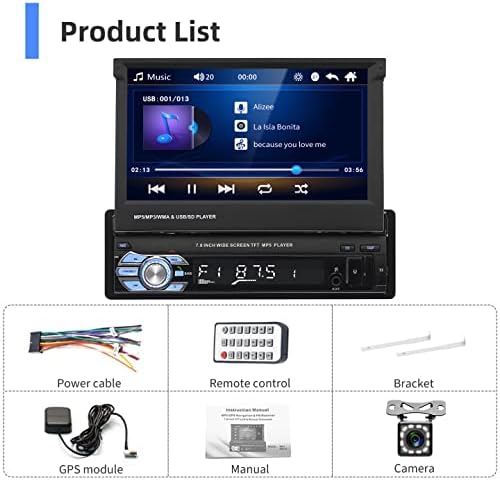

Image: Contents of the Podofo Car Stereo package, including the main unit, power cable, remote, brackets, GPS module, camera, and cables.

സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

Proper installation is crucial for optimal performance. If you are unsure about any steps, consult a professional installer.

വയറിംഗ് ഡയഗ്രം:

Refer to the rear panel diagram for correct connections. Ensure all connections are secure before powering on the unit.

Image: Rear panel of the Podofo car stereo showing various ports and their labels, including antenna, audio/video outputs, power interface, and fuse. Dimensions are also indicated.

1. ആന്റിന ഇന്റർഫേസ്
2. ഓഡിയോ ഔട്ട്പുട്ട്
3. വീഡിയോ ഔട്ട്പുട്ട്
4. വീഡിയോ ഇൻപുട്ട്
5. ഓഡിയോ ഔട്ട്പുട്ട്
6. വീഡിയോ ഔട്ട്പുട്ട്
7. വീഡിയോ ഇൻപുട്ട്
8. പവർ ഇൻ്റർഫേസ്
9. ഫ്യൂസ്

ജിപിഎസ് ആന്റിന ഇൻസ്റ്റാളേഷൻ:

Connect the GPS module to the designated port on the rear of the unit. Mount the GPS antenna in a location with a clear view of the sky, typically on the dashboard or near the windshield, to ensure strong satellite signal reception.

പിൻഭാഗം View ക്യാമറ ഇൻസ്റ്റാളേഷൻ:

പിൻഭാഗം ബന്ധിപ്പിക്കുക view camera's video cable to the "Video Input" port (e.g., port 4 or 7) on the stereo's rear panel. Connect the camera's power cord to your vehicle's reverse light circuit so it activates automatically when shifting into reverse. Ensure the camera is securely mounted at the rear of your vehicle.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

Front Panel Controls and External Inputs:

ചിത്രം: വിശദമായത് view of the car stereo's front panel, highlighting buttons and ports such as AMS (Automatic Searching Station), PWR/MUTE, MOD (Mode), Band, Volume/Return, Function Switch/Hang Up, EQ, DISP (Display), USB, AUX, and TF card slot.

• എഎംഎസ്: Automatic searching station.
• PWR/MUTE: Power on/off or mute audio.
• മോഡ്: Cycle through input modes (Radio, USB, TF, AUX, Bluetooth).
• ബാൻഡ്: Switch between FM bands.
• വോളിയം നോബ്: Rotate to adjust volume. Press to return to previous menu or confirm selection.
• Function Switch/Hang Up: Used for various functions and to end calls.
• EQ: ഇക്വലൈസർ ക്രമീകരണങ്ങൾ ആക്‌സസ് ചെയ്യുക.
• ഡിഎസ്പി: Adjust display settings or show time.
• USB പോർട്ട്: Connect USB drives for media playback or charging.
• AUX ഇതിൽ: Connect external audio devices via a 3.5mm jack.
• ടിഎഫ് കാർഡ് സ്ലോട്ട്: Insert a TF (microSD) card for media playback.

GPS നാവിഗേഷൻ:

The unit comes with pre-installed EU maps. Ensure the GPS antenna is properly connected and positioned for optimal signal reception.

1. From the main menu, tap the "Navigation" icon.
2. The system will acquire GPS satellites. This may take a few minutes on first use.
3. ഓൺ-സ്ക്രീൻ കീബോർഡ് ഉപയോഗിച്ച് നിങ്ങളുടെ ലക്ഷ്യസ്ഥാനം നൽകുക.
4. നിങ്ങളുടെ ഇഷ്ടപ്പെട്ട റൂട്ട് തിരഞ്ഞെടുത്ത് നാവിഗേഷൻ ആരംഭിക്കുക.
5. The system supports both online and offline maps. Ensure maps are updated periodically for accuracy.

Image: The car stereo display showing GPS navigation with a map, current location, destination, and estimated travel time. Icons for online and offline maps are also visible.

ബ്ലൂടൂത്ത് കണക്റ്റിവിറ്റി:

Pair your mobile phone for hands-free calls and audio streaming.

1. Go to the main menu and select the "Bluetooth" icon.
2. നിങ്ങളുടെ മൊബൈൽ ഫോണിൽ ബ്ലൂടൂത്ത് പ്രവർത്തനക്ഷമമാക്കി ലഭ്യമായ ഉപകരണങ്ങൾക്കായി തിരയുക.
3. Select "PODOFO" (or similar name) from the list on your phone.
4. ആവശ്യപ്പെടുകയാണെങ്കിൽ ജോടിയാക്കൽ കോഡ് സ്ഥിരീകരിക്കുക.
5. Once paired, you can make/receive calls, access your phonebook, and stream music.

Image: The car stereo display showing both Bluetooth and FM radio interfaces. Bluetooth features include music, phonebook, and call functions. Radio shows frequency and station presets.

എഫ്എം റേഡിയോ:

Access and tune into your favorite radio stations.

1. പ്രധാന മെനുവിൽ നിന്ന് "റേഡിയോ" ഐക്കൺ തിരഞ്ഞെടുക്കുക.
2. Use the "Band" button to switch between FM1, FM2, FM3.
3. Press the "AMS" button for automatic station search and storage.
4. Manually tune using the on-screen arrows or seek function.

മിറർ ലിങ്ക് പ്രവർത്തനം:

Mirror your smartphone screen onto the car stereo display.

1. ഉയർന്ന നിലവാരമുള്ള ഒരു USB കേബിൾ ഉപയോഗിച്ച് നിങ്ങളുടെ സ്മാർട്ട്‌ഫോൺ സ്റ്റീരിയോയുടെ USB പോർട്ടുമായി ബന്ധിപ്പിക്കുക.
2. For Android devices, enable USB debugging in developer options. For iOS, follow the on-screen prompts for trust.
3. Select the "Mirror Link" icon from the main menu.
4. Follow the instructions on the stereo screen and your phone to establish the connection.
5. Android devices typically support two-way control, while iOS devices usually support one-way control (view മാത്രം).

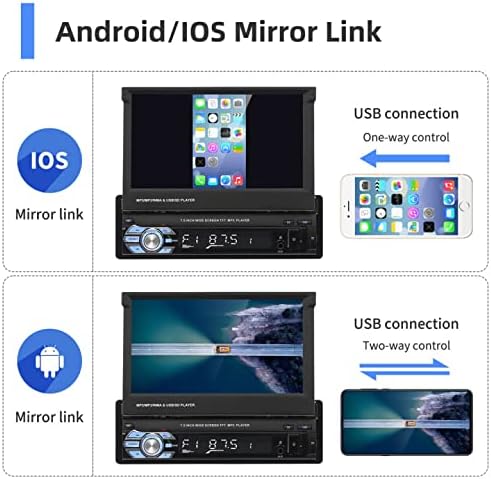

Image: Demonstrates the Mirror Link function for both iOS and Android phones. iOS shows one-way control via USB, while Android shows two-way control via USB.

പിൻഭാഗം View ക്യാമറ:

The included camera provides a clear view നിങ്ങളുടെ വാഹനം പിന്നിലേക്ക് മാറ്റുമ്പോൾ പിന്നിലെ ഭാഗത്തിന്റെ.

1. When the vehicle is shifted into reverse gear, the stereo automatically switches to the camera display.
2. Parking guidelines will appear on the screen to assist with maneuvering.
3. The camera features HD resolution, 12 LED lights for night vision, and is waterproof.

ചിത്രം: പിൻഭാഗം കാണിക്കുന്ന കാർ സ്റ്റീരിയോ ഡിസ്പ്ലേ view camera feed with parking guidelines. Icons indicate HD camera, 12 LED lights, waterproof design, and night vision capabilities.

സ്റ്റിയറിംഗ് വീൽ നിയന്ത്രണം (SWC):

The unit supports original steering wheel controls. Connect the SWC wires from your vehicle to the corresponding inputs on the stereo's wiring harness. Configuration may be required in the system settings menu.

Image: The car stereo display showing the settings menu for steering wheel control, with options to configure buttons. A steering wheel graphic illustrates the feature.

Audio Equalizer (EQ):

ബിൽറ്റ്-ഇൻ ഇക്വലൈസർ ഉപയോഗിച്ച് നിങ്ങളുടെ ഓഡിയോ അനുഭവം ഇഷ്ടാനുസൃതമാക്കുക.

1. Press the "EQ" button on the front panel or select the "EQ" icon from the main menu.
2. Adjust bass, mid-range, and treble frequencies to your preference.
3. Pre-set equalizer modes (e.g., Pop, Rock, Classic, Jazz) are available.

Image: The car stereo display showing the audio equalizer settings, with sliders for adjusting various frequency bands (e.g., 100Hz, 1KHz, 10KHz) and preset options like Custom, Classical, Jazz, Pop, and Rock.

മെയിൻ്റനൻസ്

• വൃത്തിയാക്കൽ: സ്‌ക്രീനും യൂണിറ്റും വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. ഉരച്ചിലുകൾ ഉള്ള ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.
• താപനില: അങ്ങേയറ്റത്തെ താപനിലയിലേക്ക് യൂണിറ്റ് തുറന്നുകാട്ടുന്നത് ഒഴിവാക്കുക.
• സോഫ്റ്റ്‌വെയർ അപ്‌ഡേറ്റുകൾ: നിർമ്മാതാവ് പരിശോധിക്കുക website periodically for any available software or map updates.
• ഫ്യൂസ് മാറ്റിസ്ഥാപിക്കൽ: If the unit does not power on, check the fuse located on the rear panel (refer to wiring diagram). Replace with a fuse of the same rating.

ട്രബിൾഷൂട്ടിംഗ്

സ്പെസിഫിക്കേഷനുകൾ

വാറൻ്റിയും പിന്തുണയും

For warranty information, please refer to the documentation included with your purchase or contact Podofo customer support. Keep your proof of purchase for any warranty claims.

For further assistance or technical support, please visit the official Podofo store on Amazon or their website. You can also refer to the provided PDF manual for additional details.
