Renogy 3000W Pure Sine Wave Inverter with Priority Switch (12V DC to 230V AC)

1. ആമുഖം

This manual provides essential information for the safe and efficient operation of your Renogy 3000W Pure Sine Wave Inverter. This device converts 12V DC power from your battery bank into 230V AC power, suitable for a wide range of household appliances and sensitive electronics. It features a pure sine wave output, ensuring compatibility and protection for your devices, along with an integrated priority switch for seamless power management.

ഇൻസ്റ്റാൾ ചെയ്യുന്നതിനും ഉപയോഗിക്കുന്നതിനും മുമ്പ് ദയവായി ഈ മാനുവൽ നന്നായി വായിക്കുക. ഭാവിയിലെ റഫറൻസിനായി സൂക്ഷിക്കുക.

2. സുരക്ഷാ നിർദ്ദേശങ്ങൾ

• ഇലക്ട്രിക്കൽ സുരക്ഷ: Installation and wiring must be performed by qualified personnel in accordance with all applicable electrical codes.
• വെൻ്റിലേഷൻ: ഇൻവെർട്ടറിന് ചുറ്റും ആവശ്യത്തിന് വായുസഞ്ചാരം ഉറപ്പാക്കുക, അങ്ങനെ അമിതമായി ചൂടാകുന്നത് തടയുക. കൂളിംഗ് വെന്റുകൾ അടയ്ക്കരുത്.
• പരിസ്ഥിതി: കത്തുന്ന വസ്തുക്കൾ, ഈർപ്പം, നേരിട്ടുള്ള സൂര്യപ്രകാശം എന്നിവയിൽ നിന്ന് അകന്ന്, വരണ്ടതും തണുത്തതും നന്നായി വായുസഞ്ചാരമുള്ളതുമായ സ്ഥലത്ത് ഇൻവെർട്ടർ സ്ഥാപിക്കുക.
• ഗ്രൗണ്ടിംഗ്: ഇൻവെർട്ടർ ശരിയായി ഗ്രൗണ്ട് ചെയ്തിരിക്കണം.
• ബാറ്ററി കണക്ഷൻ: Connect the inverter directly to a 12V DC battery bank. Ensure correct polarity (+ to + and - to -). Reverse polarity can cause severe damage.
• ലോഡ് കപ്പാസിറ്റി: Do not exceed the inverter's continuous power rating of 3000W or peak power rating of 6000W. Overloading can damage the inverter and connected appliances.
• പരിപാലനം: Disconnect all power sources before performing any maintenance or cleaning.

3. ഉൽപ്പന്നം കഴിഞ്ഞുview

3.1 പ്രധാന സവിശേഷതകൾ

• പ്യുവർ സൈൻ വേവ് ഔട്ട്പുട്ട്: Provides clean and stable AC power, safe for sensitive electronics.
• 3000W Continuous Power: Capable of powering a wide range of household appliances.
• 6000W പീക്ക് പവർ: Handles high surge loads for motor-driven appliances.
• Integrated Priority Switch: Automatically switches between shore power (grid) and inverter power.
• ഒന്നിലധികം സംരക്ഷണങ്ങൾ: Includes overload, over-temperature, low/over voltage, short circuit, and internal backup DC fuse protection.
• വയർഡ് റിമോട്ട് കൺട്രോൾ: For convenient power management from a distance.
• ഉയർന്ന പരിവർത്തന കാര്യക്ഷമത: Over 90% efficiency for minimal power loss.

3.2 ഘടകം തിരിച്ചറിയൽ

ചിത്രം 3.2.1: Front and Rear Panels of the Renogy 3000W Inverter. The front panel features AC input, two 230V AC outputs, a power switch (ON/OFF/REMOTE), a remote connection port, a green power indicator, and a red fault indicator. The rear panel shows the DC12V positive and negative terminals, and two cooling fans.

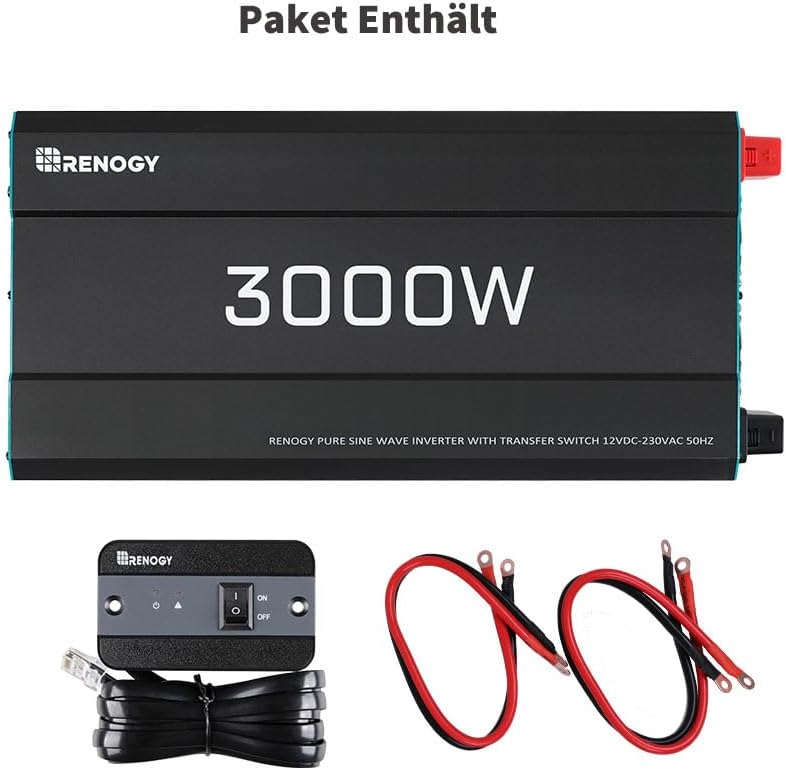

ചിത്രം 3.2.2: Package Contents. This image displays the Renogy 3000W inverter unit, a wired remote control with a 3-meter cable, and a pair of 60cm 25mm² battery cables (red for positive, black for negative).

4. സജ്ജീകരണം

4.1 ഒരു സ്ഥലം തിരഞ്ഞെടുക്കുന്നു

• Mount the inverter on a flat, non-flammable surface.
• Ensure the location is dry, cool, and well-ventilated. Avoid areas with direct sunlight, heat sources, or excessive dust.
• Allow at least 15 cm (6 inches) of clear space around the inverter for proper airflow.

4.2 വയറിംഗ് നിർദ്ദേശങ്ങൾ

1. കേബിളുകൾ തയ്യാറാക്കുക: Use the provided 25mm² battery cables or appropriately sized cables for your installation. Ensure cable lengths are minimized to reduce voltagഇ ഡ്രോപ്പ്.
2. ബാറ്ററിയുമായി ബന്ധിപ്പിക്കുക: Connect the positive (+) battery cable (red) to the positive (+) terminal on the inverter. Connect the negative (-) battery cable (black) to the negative (-) terminal on the inverter. ശരിയായ ധ്രുവീകരണം ഉറപ്പാക്കുക.
3. ഇൻവെർട്ടറിലേക്ക് കണക്റ്റുചെയ്യുക: Securely fasten the other ends of the battery cables to your 12V DC battery bank terminals.
4. ഗ്രൗണ്ടിംഗ്: Connect the inverter's grounding terminal to a reliable earth ground.
5. AC Input (Optional): If using the priority switch feature, connect a 230V AC shore power source to the AC Input port on the inverter.
6. എസി putട്ട്പുട്ട്: Plug your 230V AC appliances into the AC Output sockets on the inverter.
7. റിമോട്ട് കൺട്രോൾ: Plug the wired remote control into the 'REMOTE' port on the inverter's front panel.

പ്രധാനപ്പെട്ടത്: Always ensure all connections are tight and secure to prevent loose connections, which can cause overheating or arcing.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

5.1 പവർ ഓൺ/ഓഫ്

• പ്രാദേശിക നിയന്ത്രണം: Set the inverter's main switch to 'ON' to power on, or 'OFF' to power off. The green indicator light will illuminate when powered on.
• റിമോട്ട് കൺട്രോൾ: Set the inverter's main switch to 'REMOTE'. Use the switch on the wired remote control to turn the inverter 'ON' or 'OFF'.

5.2 Priority Switch Function

The integrated priority switch automatically manages power sources:

• When an external 230V AC source (e.g., shore power) is connected to the AC Input, the inverter will prioritize this source, passing it through to the AC Output sockets.
• If the external AC source is disconnected or fails, the inverter will automatically switch to drawing power from the 12V DC battery bank and converting it to 230V AC.
• When the external AC source is restored, the inverter will automatically switch back to prioritizing the external AC source.

5.3 സ്റ്റാറ്റസ് ഇൻഡിക്കേറ്ററുകൾ

• പച്ച LED: Indicates normal operation (power is on).
• ചുവന്ന LED: Indicates a fault condition (e.g., overload, over-temperature, low/over voltage, short circuit). Refer to the Troubleshooting section for details.

ചിത്രം 5.3.1: Example Applications. The Renogy 3000W inverter can power household appliances like fans, TVs, microwaves, and refrigerators; entertainment electronics such as laptops, cameras, and drones; and power tools like drills and pumps, as well as CPAP machines. Note: The maximum operating power for this device must not exceed 3000 Watts.

6. പരിപാലനം

• പതിവ് പരിശോധന: എല്ലാ വയറിംഗ് കണക്ഷനുകളുടെയും ഇറുകിയതയ്ക്കും നാശത്തിന്റെ ലക്ഷണങ്ങൾക്കുമായി ഇടയ്ക്കിടെ പരിശോധിക്കുക.
• വൃത്തിയാക്കൽ: ഇൻവെർട്ടറിന്റെ പുറംഭാഗം വൃത്തിയായും പൊടി രഹിതമായും സൂക്ഷിക്കുക. ഉണങ്ങിയ തുണി ഉപയോഗിക്കുക. ലിക്വിഡ് ക്ലീനറുകൾ ഉപയോഗിക്കരുത്.
• വെൻ്റിലേഷൻ: Ensure cooling vents are unobstructed. Clean any dust buildup from the fan blades if necessary, with the inverter powered off and disconnected.
• ബാറ്ററി ആരോഗ്യം: Ensure your battery bank is well-maintained and charged to prolong its lifespan and ensure optimal inverter performance.

7. പ്രശ്‌നപരിഹാരം

If the red fault indicator illuminates or the inverter is not functioning as expected, refer to the following table:

ചിത്രം 7.1.1: Multi-Layered Safety Protection. This diagram highlights the inverter's built-in protections: Overload protection with automatic shutdown, Over-temperature protection with automatic shutdown, Low battery voltage protection with automatic shutdown, Over-voltage protection with automatic shutdown, Output short-circuit protection with automatic shutdown, and Internal backup DC fuse.

8 സ്പെസിഫിക്കേഷനുകൾ

ചിത്രം 8.1.1: Inverter Dimensions and Accessories. The inverter measures 48.2 cm in length, 22 cm in width, and 9.2 cm in height. Included accessories are a remote control (approx. 3M cable, dimensions 10x6x2.83 cm) and battery cables (60cm, 25mm²).

9. വാറൻ്റിയും പിന്തുണയും

9.1 വാറൻ്റി വിവരങ്ങൾ

The Renogy 3000W Pure Sine Wave Inverter comes with a 2 വർഷത്തെ വാറൻ്റി covering materials and workmanship. This warranty ensures your product is free from defects under normal use and service.

9.2 ഉപഭോക്തൃ പിന്തുണ

For any questions, technical assistance, or warranty claims, please contact Renogy customer support directly. Our support team is available to assist you with product inquiries and problem resolution.

If damage occurs during transport, please contact us immediately for replacement or partial refund options.
