FieryRed 4500LBS Electric Winch with Synthetic Rope User Manual

1. ആമുഖം

This manual provides essential information for the safe and effective operation and maintenance of your FieryRed 4500LBS Electric Winch with Synthetic Rope. This winch is designed for ATV and UTV applications, offering reliable pulling power in various conditions. Please read this manual thoroughly before installation and use to ensure proper function and safety.

2 സുരക്ഷാ വിവരങ്ങൾ

Always prioritize safety when operating the winch. Failure to follow these instructions can result in serious injury or property damage.

• മാനുവൽ വായിക്കുക: ഉപയോഗിക്കുന്നതിന് മുമ്പ് എല്ലാ പ്രവർത്തന നടപടിക്രമങ്ങളും സുരക്ഷാ മുന്നറിയിപ്പുകളും മനസ്സിലാക്കുക.
• സംരക്ഷണ ഗിയർ ധരിക്കുക: Always wear heavy-duty gloves, eye protection, and appropriate clothing.
• ഉപയോഗിക്കുന്നതിന് മുമ്പ് പരിശോധിക്കുക: Check the winch, rope, hook, and all connections for damage or wear before each operation. Do not use if any component is compromised.
• സുരക്ഷിത അകലം പാലിക്കുക: Keep hands, hair, clothing, and jewelry clear of the rope, fairlead, and drum during operation. Maintain a safe distance from the winch and rope under tension.
• ഓവർലോഡിംഗ് ഒഴിവാക്കുക: Do not exceed the rated pulling capacity of 4500LBS.
• സുരക്ഷിത വാഹനം: Ensure the vehicle is properly secured and braked before winching.
• Layer Rope Evenly: Always ensure the synthetic rope spools evenly onto the drum. Uneven spooling can damage the rope and winch.
• Avoid Shock Loads: Do not use the winch for lifting or for applications where shock loading may occur.
• കാലാവസ്ഥ സംരക്ഷണം: The winch features a rainproof and weatherproof casing, but avoid submerging the winch in water.
• കുട്ടികളും കാഴ്ചക്കാരും: Keep children and bystanders away from the winching area.

3. പാക്കേജ് ഉള്ളടക്കം

അൺപാക്ക് ചെയ്യുമ്പോൾ എല്ലാ ഘടകങ്ങളും ഉണ്ടെന്നും കേടുപാടുകൾ സംഭവിച്ചിട്ടില്ലെന്നും ഉറപ്പാക്കുക.

ചിത്രം 3.1: കഴിഞ്ഞുview of FieryRed 4500LBS Electric Winch and included accessories.

പാക്കേജിൽ സാധാരണയായി ഉൾപ്പെടുന്നു:

• Electric Winch with Synthetic Rope
• മൗണ്ടിംഗ് പ്ലേറ്റ്
• ഹുക്ക്
• സംരക്ഷണ തൊപ്പി
• വയർലെസ് റിമോട്ട് കൺട്രോൾ
• വയർഡ് റിമോട്ട് കൺട്രോൾ
• സിഗ്നൽ റിസീവർ
• ഹവ്സെ ഫെയർലീഡ്
• Screw Parts (Mounting Hardware)
• Connection Cables (Power Cables)

4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

Proper installation is crucial for the safe and efficient operation of your winch. If you are unsure about any step, consult a qualified professional.

4.1 Mounting the Winch

1. മൗണ്ടിംഗ് ലൊക്കേഷൻ തിരഞ്ഞെടുക്കുക: Choose a sturdy, flat surface on your ATV or UTV capable of supporting the winch and its maximum pulling load. Ensure the mounting location allows for proper rope alignment with the fairlead.
2. മൗണ്ടിംഗ് പ്ലേറ്റ് ഇൻസ്റ്റാൾ ചെയ്യുക: Secure the provided mounting plate (if applicable) to your vehicle using appropriate hardware. Refer to your vehicle's manufacturer guidelines for specific mounting points.
3. Attach Winch: Position the winch onto the mounting plate, aligning the mounting holes. Secure the winch using the provided screw parts and ensure all bolts are tightened to the manufacturer's specifications.
4. Install Hawse Fairlead: Mount the hawse fairlead to the front of the mounting plate, ensuring the rope can pass through it smoothly without obstruction.

ചിത്രം 4.1: Example of winch installation on a UTV, highlighting versatile fitment options.

4.2 ഇലക്ട്രിക്കൽ കണക്ഷനുകൾ

Incorrect wiring can cause damage to the winch or vehicle's electrical system. Disconnect the vehicle's battery before making any electrical connections.

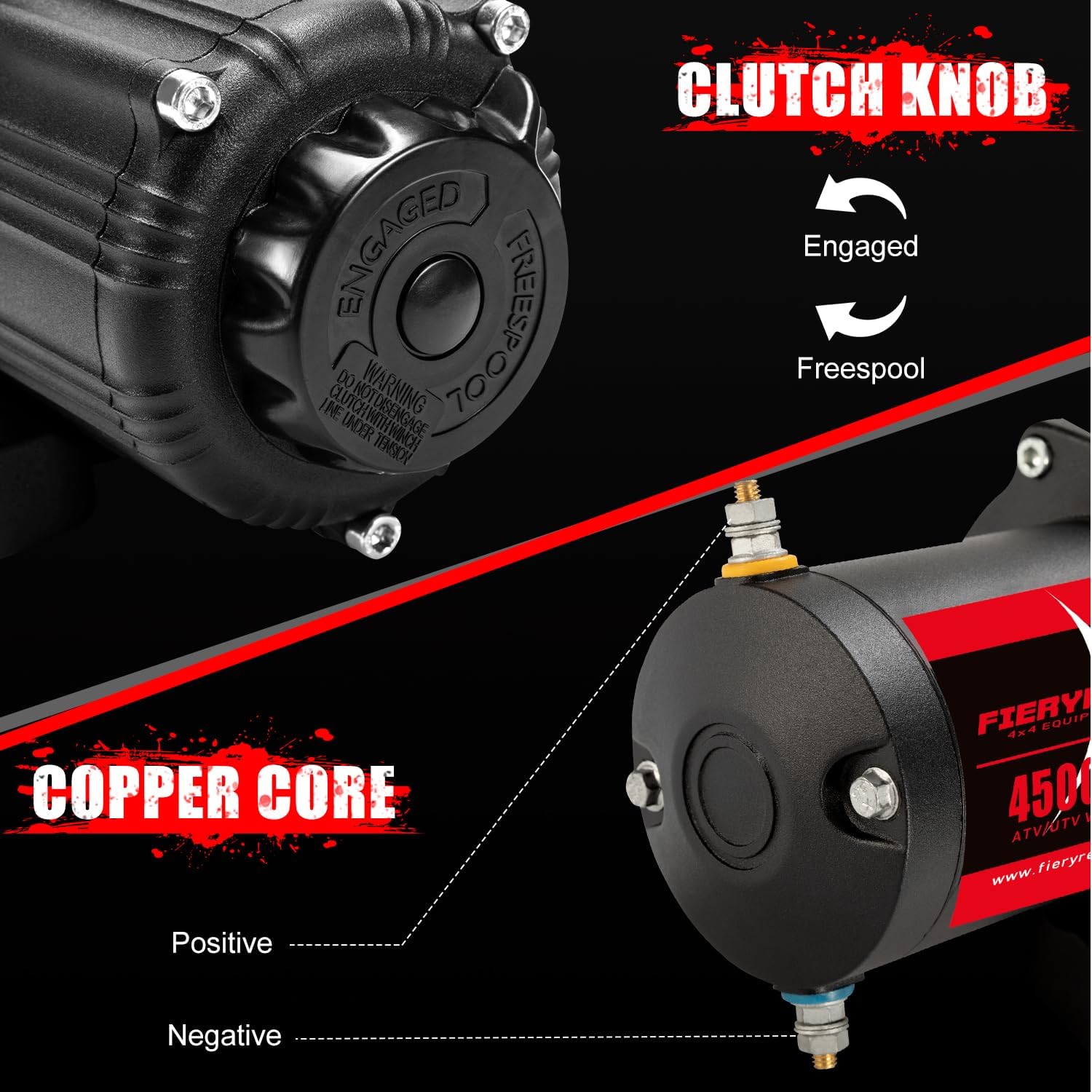

ചിത്രം 4.2: Winch electrical terminals (Positive and Negative) and clutch knob.

1. ടെർമിനലുകൾ തിരിച്ചറിയുക: Locate the positive (+) and negative (-) terminals on the winch motor and your vehicle's battery.
2. പവർ കേബിളുകൾ ബന്ധിപ്പിക്കുക: Connect the red positive cable from the winch to the positive terminal of the battery. Connect the black negative cable from the winch to the negative terminal of the battery or a suitable ground point on the vehicle chassis. Ensure all connections are tight and secure.
3. Install Signal Receiver: Connect the signal receiver for the wireless remote according to the provided wiring diagram.
4. ബാറ്ററി വീണ്ടും ബന്ധിപ്പിക്കുക: എല്ലാ കണക്ഷനുകളും ഉണ്ടാക്കി സുരക്ഷിതമാക്കിക്കഴിഞ്ഞാൽ, വാഹനത്തിന്റെ ബാറ്ററി വീണ്ടും ബന്ധിപ്പിക്കുക.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

Familiarize yourself with the winch controls and operation before attempting to use it in a recovery situation.

5.1 Clutch Operation

The clutch allows you to manually spool out the synthetic rope quickly.

• ഏർപ്പെട്ടിരിക്കുന്നത്: Turn the clutch knob to the "Engaged" position to connect the motor to the drum for powered winching.
• Freespool: Turn the clutch knob to the "Freespool" position to disengage the motor, allowing the rope to be pulled out manually. മുന്നറിയിപ്പ്: Do not engage or disengage the clutch while the winch is under load.

5.2 റിമോട്ട് കൺട്രോൾ ഓപ്പറേഷൻ

The winch can be operated using either the wired or wireless remote control.

• വയർഡ് റിമോട്ട്: Connect the wired remote to the winch's control box. Press the "IN" button to retract the rope and the "OUT" button to extend the rope.
• വയർലെസ് റിമോട്ട്: Ensure the signal receiver is properly connected. The wireless remote allows operation from up to 25 meters away. Press the "IN" button to retract the rope and the "OUT" button to extend the rope.

5.3 Winching Procedure

1. Assess the Situation: Determine the safest anchor point and path for recovery.
2. Prepare the Winch: Disengage the clutch (freespool) and pull out enough synthetic rope to reach your anchor point.
3. Secure the Anchor: Attach the hook securely to a suitable anchor point (e.g., tree saver strap around a tree, recovery point on another vehicle). Ensure the anchor point is strong enough to withstand the pulling force.
4. ക്ലച്ച് ഇടപഴകുക: Once the rope is attached to the anchor, engage the clutch.
5. വിഞ്ചിംഗ് ആരംഭിക്കുക: Stand clear of the rope and winch. Use the remote control to slowly retract the rope ("IN" button). Observe the rope and connections for any issues.
6. Spool Evenly: Guide the rope onto the drum as evenly as possible. If necessary, briefly stop winching and manually adjust the rope layers.
7. Stop Winching: Once the recovery is complete, release the remote button.
8. റിലീസ് ടെൻഷൻ: Carefully release tension on the rope before disconnecting from the anchor.
9. Respool Rope: With the clutch engaged, slowly retract any remaining slack, ensuring the rope is spooled tightly and evenly under light tension.

6. പരിപാലനം

Regular maintenance ensures the longevity and reliable performance of your winch.

• Clean Winch: After each use, especially in muddy or wet conditions, clean the winch and rope with fresh water. Allow to air dry completely.
• കയർ പരിശോധിക്കുക: Regularly inspect the synthetic rope for fraying, cuts, or other damage. Replace the rope if any damage is found.
• കണക്ഷനുകൾ പരിശോധിക്കുക: Periodically check all electrical connections for corrosion or looseness. Clean and tighten as necessary.
• ലൂബ്രിക്കേഷൻ: Consult the manufacturer for specific lubrication requirements. Generally, internal components are pre-lubricated and sealed.
• സംഭരണം: Store the winch in a dry, protected environment when not in use.

7. പ്രശ്‌നപരിഹാരം

നിങ്ങളുടെ വിഞ്ചിൽ നിങ്ങൾ നേരിട്ടേക്കാവുന്ന പൊതുവായ പ്രശ്നങ്ങളെ ഈ വിഭാഗം അഭിസംബോധന ചെയ്യുന്നു.

8 സ്പെസിഫിക്കേഷനുകൾ

Key technical specifications for the FieryRed 4500LBS Electric Winch.

• മോഡൽ നമ്പർ: S-WIN4500-ROPE-UFA
• റേറ്റുചെയ്ത ലൈൻ പുൾ: 4500 എൽബിഎസ് (2041 കി.ഗ്രാം)
• മോട്ടോർ: 1.9 എച്ച്.പി
• ഗിയർ റിഡക്ഷൻ റേഷ്യോ: 153:1
• ഗിയർ സിസ്റ്റം: 3-എസ്tagഇ പ്ലാനറ്ററി
• കയർ തരം: സിന്തറ്റിക് റോപ്പ്
• കയർ അളവുകൾ: Ø0.21 inch x 49.21 feet (approx. 5.3mm x 15m)
• ക്ലച്ച്: Freespooling
• റിമോട്ട് കൺട്രോൾ: Wired and Wireless (up to 25m range)
• അളവുകൾ (L x W x H): 16.19 x 10.73 x 6.63 ഇഞ്ച് (ഏകദേശം 41.12 x 27.25 x 16.84 സെ.മീ)
• ഭാരം: 23.76 പൗണ്ട് (ഏകദേശം 10.78 കിലോഗ്രാം)
• നിർമ്മാതാവ്: zhongxin

ചിത്രം 8.1: Product dimensions of the FieryRed 4500LBS Electric Winch.

ചിത്രം 8.2: Illustration of the 1.9 HP motor, emphasizing high temperature resistance and efficiency.

ചിത്രം 8.3: വിശദമായി view 3-കളിൽtage planetary gear system, showing the 153:1 gear reduction ratio.

ചിത്രം 8.4: The 4500LBS synthetic rope, highlighting its secure and safe design.

9. വാറൻ്റിയും പിന്തുണയും

For warranty information, technical support, or replacement parts, please contact FieryRed customer service directly. Refer to the product packaging or the manufacturer's webബന്ധപ്പെടാനുള്ള വിശദാംശങ്ങൾക്കുള്ള സൈറ്റ്.
