1. ആമുഖം
This manual provides detailed instructions for the safe installation, operation, and maintenance of your Maclean MCE702W Touch Wall Switch. Please read this manual thoroughly before installation and retain it for future reference. This touch-sensitive wall switch offers a modern and convenient way to control your lighting.
2 സുരക്ഷാ വിവരങ്ങൾ
മുന്നറിയിപ്പ്: Electrical installation should only be performed by a qualified electrician. Always disconnect power at the circuit breaker before installing or servicing the switch to prevent electric shock.
- Ensure the power supply is turned off before any installation or maintenance.
- പരമാവധി ലോഡ് കപ്പാസിറ്റി 1000W കവിയരുത്.
- ഈ സ്വിച്ച് ഇൻഡോർ ഉപയോഗത്തിന് മാത്രമായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്നു.
- വെള്ളം, ഉയർന്ന ആർദ്രത എന്നിവയിൽ നിന്ന് ഉപകരണം അകറ്റി നിർത്തുക.
- Do not attempt to repair or modify the switch yourself. Contact qualified personnel for service.
3. പാക്കേജ് ഉള്ളടക്കം
പാക്കേജിൽ എല്ലാ ഘടകങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:
- Maclean MCE702W Touch Wall Switch (White, Single Round Button)
- LED Adapter (for preventing ghosting/flickering with low-wattage LED lights)
- മൗണ്ടിംഗ് സ്ക്രൂകൾ
- ഉപയോക്തൃ മാനുവൽ

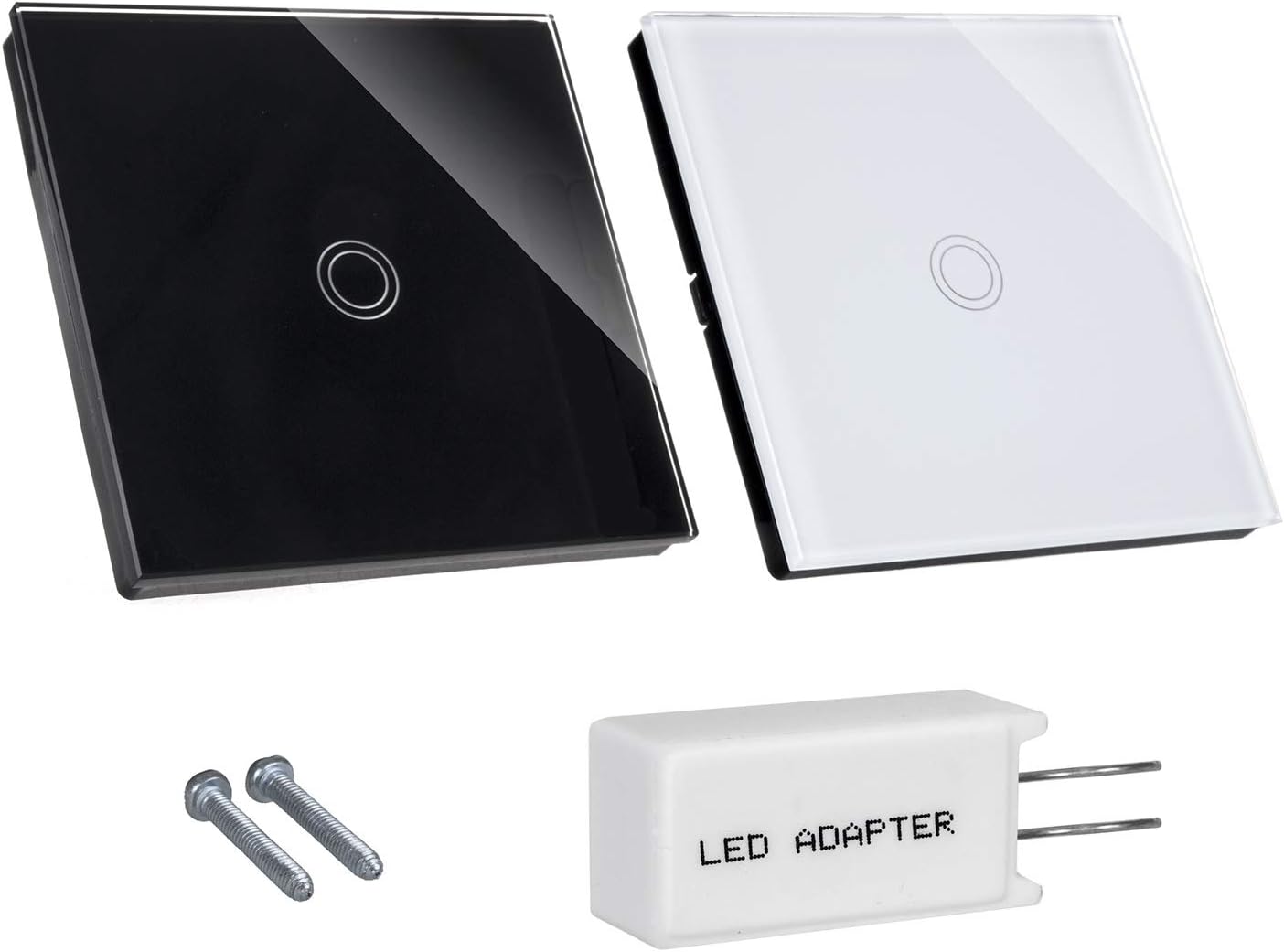

Image: The Maclean MCE702W touch wall switch in white, alongside an LED adapter and two mounting screws, illustrating the typical package contents.
4. ഉൽപ്പന്നം കഴിഞ്ഞുview ഫീച്ചറുകളും
The Maclean MCE702W is a modern touch-sensitive wall switch designed for ease of use and durability. Its elegant glass panel integrates seamlessly into various interior designs.
- ടച്ച് സെൻസർ: Responsive touch interface for light control.
- Night Indicator: Features a subtle backlight for easy location in the dark. The indicator changes color (green when off, red when on).
- മോടിയുള്ള മെറ്റീരിയൽ: Made with tempered glass, offering resistance against scratches, humidity, and temperature fluctuations.
- വൃത്തിയാക്കാൻ എളുപ്പമാണ്: Smooth crystal glass surface allows for simple cleaning.
- ഉയർന്ന ലോഡ് ശേഷി: Supports light sources up to a maximum of 1000W.
- LED Adapter Included: Helps prevent flickering or residual glow in low-wattagഇ LED ലൈറ്റിംഗ് സംവിധാനങ്ങൾ.
Image: The Maclean MCE702W touch wall switch, white with a single round touch button, installed on a dark wall in a room with a window.
Image: A close-up of the touch switch in a dark room, highlighting its blue night indicator light, which helps locate the switch in low light conditions.
Image: A hand holding a metal key, with the tip of the key touching the glass surface of the touch switch, illustrating the scratch-resistant properties of the tempered glass panel.
5. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
പ്രധാനപ്പെട്ടത്: Ensure power is disconnected at the main circuit breaker before beginning installation. Incorrect wiring can cause damage to the switch, property, or personal injury.
വയറിംഗ് ഡയഗ്രം
The Maclean MCE702W requires a live (L) and neutral (N) connection. The output for the light fixture is typically labeled L1, L2, etc. for multiple gangs. For this single-gang switch, connect the live wire to 'L' and the load wire to 'L1'.
ചിത്രം: പിൻഭാഗം view of the Maclean MCE702W touch switch, displaying the wiring terminals labeled L, L1, L2, L3, and N, along with a warning not to install with power and a maximum load of 1000W.
ഇൻസ്റ്റലേഷൻ ഘട്ടങ്ങൾ
- പവർ വിച്ഛേദിക്കുക: Turn off the power supply to the relevant circuit at your home's main circuit breaker. Verify power is off using a voltagഇ ടെസ്റ്റർ.
- പഴയ സ്വിച്ച് നീക്കം ചെയ്യുക: Carefully remove your existing wall switch from the wall box. Disconnect its wires.
- പുതിയ സ്വിച്ച് വയർ ചെയ്യുക: Connect the wires from the wall box to the corresponding terminals on the Maclean MCE702W switch. Use the screw terminals for secure connections.
- Connect the Live wire (usually brown or red) to the 'L' terminal.
- Connect the Load wire (to the light fixture) to the 'L1' terminal.
- If using the LED adapter to prevent flickering, connect it in parallel with the light fixture (across the live and neutral wires at the light fixture).
- സ്വിച്ച് മൌണ്ട് ചെയ്യുക: Gently push the wired switch into the wall box. Secure it with the provided mounting screws.
- Attach Glass Panel: Snap the glass front panel onto the switch mechanism.
- പവർ പുന ore സ്ഥാപിക്കുക: സർക്യൂട്ട് ബ്രേക്കറിൽ പവർ വീണ്ടും ഓണാക്കുക.
- ടെസ്റ്റ് പ്രവർത്തനം: Test the touch switch to ensure it operates correctly.
6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The Maclean MCE702W Touch Wall Switch is simple to operate:
- ഓൺ/ഓഫ് ചെയ്യുന്നു: Lightly touch the circular icon on the glass panel to toggle the connected light fixture on or off.
- ഇൻഡിക്കേറ്റർ ലൈറ്റ്: When the light is off, the circular icon will glow green. When the light is on, it will glow red. This provides a visual indication of the switch's status and helps locate it in the dark.
Image: A human finger making contact with the illuminated circular touch area on the glass panel of the switch, demonstrating the touch operation.
7. പരിപാലനം
To ensure the longevity and proper functioning of your touch wall switch:
- വൃത്തിയാക്കൽ: ഗ്ലാസ് പ്രതലം മൃദുവായ, ഡി-ടച്ച് ഉപയോഗിച്ച് തുടയ്ക്കുക.amp cloth. Avoid abrasive cleaners or harsh chemicals that could damage the glass or electronic components.
- പരിശോധന: Periodically check for any loose connections or signs of wear. If any issues are found, disconnect power and consult a qualified electrician.
Image: A hand using a small squeegee to clean the glass surface of the touch wall switch, which is installed on a wall in a modern kitchen.
8. പ്രശ്നപരിഹാരം
If you encounter problems with your Maclean MCE702W switch, refer to the following common issues and solutions:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ലൈറ്റ് ഓൺ/ഓഫ് ചെയ്യുന്നില്ല. | No power, incorrect wiring, faulty bulb, or switch malfunction. | Check circuit breaker. Verify wiring connections (L and L1). Replace bulb. If problem persists, consult an electrician. |
| Light flickers or glows faintly when off. | Residual current in low-wattage LED circuits. | Install the included LED adapter in parallel with the light fixture. |
| Touch sensor is unresponsive. | Power issue, dirty surface, or internal fault. | Ensure power is on. Clean the glass surface. If unresponsive after cleaning and power cycling, contact support. |
| ഇൻഡിക്കേറ്റർ ലൈറ്റ് പ്രവർത്തിക്കുന്നില്ല. | ആന്തരിക തെറ്റ്. | സഹായത്തിന് ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുക. |
9 സ്പെസിഫിക്കേഷനുകൾ
Technical details for the Maclean MCE702W Touch Wall Switch:
- മോഡൽ: MCE702W
- അളവുകൾ (L x W x H): 8.5 x 8.5 x 3.3 സെ.മീ
- ഭാരം: 180 ഗ്രാം
- ഓപ്പറേറ്റിംഗ് വോളിയംtage: 240 വോൾട്ട്
- പരമാവധി ശക്തി: 1000 വാട്ട്സ്
- നിയന്ത്രണ രീതി: സ്പർശിക്കുക
- Type of Switch: സ്പർശിക്കുന്ന
- മെറ്റീരിയൽ: ടെമ്പർഡ് ഗ്ലാസ്
- മൗണ്ടിംഗ് തരം: മതിൽ മൗണ്ട്
- സ്ഥാനങ്ങളുടെ എണ്ണം: 1
- അന്താരാഷ്ട്ര സംരക്ഷണ റേറ്റിംഗ്: IP00
- പാലിക്കൽ: സിഇ സാക്ഷ്യപ്പെടുത്തി
Image: A technical diagram illustrating the dimensions of the Maclean MCE702W touch switch, showing its front panel measurements of 85mm x 85mm and depth of 33mm, along with the back module dimensions.
10. വാറൻ്റിയും പിന്തുണയും
Maclean products are designed for reliability and performance. For warranty information, please refer to the terms and conditions provided at the point of purchase or contact your retailer. If you require technical support or have questions not covered in this manual, please contact Maclean customer service through their official webസൈറ്റ് അല്ലെങ്കിൽ നിങ്ങളുടെ പ്രാദേശിക വിതരണക്കാരൻ.
