JUPLINK WiFi Range Extender - User Manual

ഉൽപ്പന്നം കഴിഞ്ഞുview

The JUPLINK WiFi Range Extender (Model EC3-750) is designed to expand your existing Wi-Fi network coverage, eliminating dead zones and providing reliable internet access throughout your home or office. This dual-band device supports both 2.4GHz and 5GHz frequencies, offering speeds up to 750Mbps. It features multiple working modes including Repeater, Access Point (AP), and Router mode, along with two Fast Ethernet ports for wired connections.

ചിത്രം 1: JUPLINK EC3-750 WiFi Range Extender with included interchangeable power plugs (US, UK, EU).

പാക്കേജ് ഉള്ളടക്കം

• JUPLINK EC3-750 WiFi Range Extender
• Interchangeable Power Plugs (US, UK, EU)
• ദ്രുത ഇൻസ്റ്റലേഷൻ ഗൈഡ്

സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

1. ഒരു സ്ഥലം തിരഞ്ഞെടുക്കൽ

For optimal performance, place the extender halfway between your router and the Wi-Fi dead zone. Avoid placing it too close to the router or in areas with weak existing Wi-Fi signals.

ചിത്രം 2: Illustration of correct and incorrect placement for the WiFi extender to ensure optimal signal reception and extension.

2. പവർ ചെയ്യുന്നു

1. Select the appropriate power plug for your region and attach it to the extender.
2. Plug the extender into a power outlet. The Power LED will illuminate.

3. Configuration Modes

The EC3-750 supports three working modes: Repeater Mode, AP Mode, and Router Mode.

ചിത്രം 3: The three operational modes of the JUPLINK EC3-750: Router Mode, Repeater Mode, and AP Mode, showing their respective network configurations.

Repeater Mode (Extender)

This mode extends the coverage of an existing wireless network. It's ideal for eliminating Wi-Fi dead zones.

1. Connect your computer or mobile device to the extender's default Wi-Fi network (e.g., "JUPLINK_EXT").
2. എ തുറക്കുക web browser and enter the default IP address (check the Quick Installation Guide for the exact address, typically 192.168.10.1 or similar).
3. നിങ്ങളുടെ നിലവിലുള്ള വൈ-ഫൈ നെറ്റ്‌വർക്ക് തിരഞ്ഞെടുത്ത് അതിന്റെ പാസ്‌വേഡ് നൽകുന്നതിന് ഓൺ-സ്‌ക്രീൻ നിർദ്ദേശങ്ങൾ പാലിക്കുക.
4. The extender will reboot and begin extending your network.

എപി മോഡ് (ആക്സസ് പോയിന്റ്)

In AP mode, the extender connects to a wired network (e.g., from a modem or router) and broadcasts a new wireless network. This is useful for adding Wi-Fi capability to a wired-only network.

1. Connect an Ethernet cable from your modem/router to the WAN/LAN port on the extender.
2. Connect your computer or mobile device to the extender's default Wi-Fi network.
3. ആക്സസ് ചെയ്യുക web interface and select AP Mode. Configure the new Wi-Fi network name (SSID) and password.

റൂട്ടർ മോഡ്

In Router mode, the device acts as a primary router, connecting to a modem and creating a new wireless network for multiple devices.

1. Connect an Ethernet cable from your modem to the WAN/LAN port on the extender.
2. ആക്സസ് ചെയ്യുക web interface and select Router Mode. Configure your internet connection type (e.g., PPPoE, Dynamic IP, Static IP) and set up your new Wi-Fi network.

എക്സ്റ്റെൻഡർ പ്രവർത്തിപ്പിക്കുന്നു

WPS ബട്ടൺ

The WPS (Wi-Fi Protected Setup) button provides a quick and easy way to connect to your existing router without manual configuration.

1. Plug in the extender near your main router.
2. നിങ്ങളുടെ പ്രധാന റൂട്ടറിലെ WPS ബട്ടൺ അമർത്തുക.
3. Within two minutes, press the WPS button on the JUPLINK extender.
4. The extender will automatically connect to your router and extend its network.

ഇഥർനെറ്റ് പോർട്ടുകൾ

The extender is equipped with two Fast Ethernet ports (WAN/LAN and LAN) for wired connections. These ports allow you to connect devices like smart TVs, gaming consoles, or desktop computers directly to the extender for a stable wired connection.

ചിത്രം 4: The two Fast Ethernet ports (WAN/LAN and LAN) on the JUPLINK EC3-750, enabling high-speed wired connections for various devices.

സ്മാർട്ട് സിഗ്നൽ സൂചകം

The signal indicator LEDs on the extender provide visual feedback on the strength of the Wi-Fi signal received from your main router, helping you find the optimal placement.

• Green/Strong Signal: Excellent reception.
• Orange/Moderate Signal: Good reception, but consider adjusting placement.
• Red/Weak Signal: Poor reception, move the extender closer to the router.

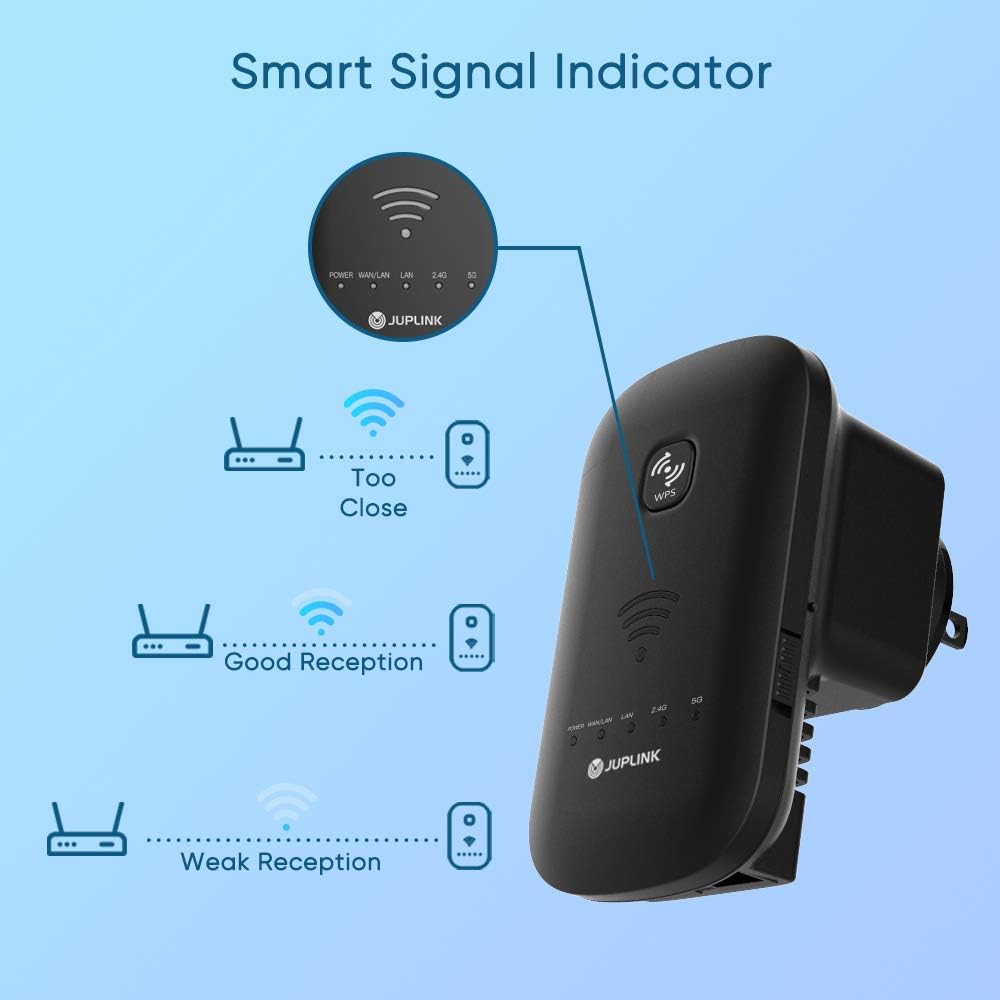

ചിത്രം 5: Explanation of the Smart Signal Indicator, showing how different LED colors correspond to signal strength (Too Close, Good Reception, Weak Reception).

മെയിൻ്റനൻസ്

• ഉപകരണം വൃത്തിയായും പൊടിയില്ലാതെയും സൂക്ഷിക്കുക. വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക.
• അമിതമായി ചൂടാക്കുന്നത് തടയാൻ ഉപകരണത്തിന് ചുറ്റും ശരിയായ വായുസഞ്ചാരം ഉറപ്പാക്കുക.
• നിർമ്മാതാവിന്റെ webഒപ്റ്റിമൽ പ്രകടനവും സുരക്ഷയും ഉറപ്പാക്കാൻ ഫേംവെയർ അപ്‌ഡേറ്റുകൾക്കായുള്ള സൈറ്റ്.
• തീവ്രമായ ഊഷ്മാവ്, ഈർപ്പം അല്ലെങ്കിൽ നേരിട്ടുള്ള സൂര്യപ്രകാശം എന്നിവയിലേക്ക് ഉപകരണം എക്സ്പോഷർ ചെയ്യുന്നത് ഒഴിവാക്കുക.

ട്രബിൾഷൂട്ടിംഗ്

വൈദ്യുതിയില്ല / ഉപകരണം ഓണാകുന്നില്ല

• പ്രവർത്തിക്കുന്ന ഒരു പവർ ഔട്ട്‌ലെറ്റിലേക്ക് എക്സ്റ്റെൻഡർ സുരക്ഷിതമായി പ്ലഗ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
• Verify that the power outlet itself is functional by plugging in another device.

Cannot Connect to the Extender's Wi-Fi

• Make sure you are selecting the correct Wi-Fi network name (SSID) for the extender.
• വൈഫൈ പാസ്‌വേഡ് രണ്ടുതവണ പരിശോധിക്കുക.
• Try restarting the extender by unplugging it and plugging it back in.

Extended Network Has No Internet Access

• നിങ്ങളുടെ പ്രധാന റൂട്ടറിന് സജീവ ഇന്റർനെറ്റ് കണക്ഷൻ ഉണ്ടെന്ന് ഉറപ്പാക്കുക.
• Verify that the extender is properly connected to your main router (check signal indicator).
• Reconfigure the extender in Repeater mode, ensuring you select the correct main Wi-Fi network and enter its password accurately.
• Try moving the extender closer to your main router.

Slow Speed on Extended Network

• Relocate the extender to a position that offers a stronger signal from your main router (refer to the Smart Signal Indicator).
• മറ്റ് ഇലക്ട്രോണിക് ഉപകരണങ്ങളിൽ നിന്നുള്ള (ഉദാ: മൈക്രോവേവ്, കോർഡ്‌ലെസ് ഫോണുകൾ) ഇടപെടലുകൾ കുറയ്ക്കുക.
• Ensure your main router is providing adequate speed.

എക്സ്റ്റെൻഡർ പുനഃസജ്ജമാക്കുന്നു

If issues persist, you may need to perform a factory reset. Locate the reset button (usually a small pinhole) on the extender. With the extender powered on, use a paperclip to press and hold the reset button for approximately 5-10 seconds until the LEDs flash. The extender will revert to factory default settings.

സ്പെസിഫിക്കേഷനുകൾ

ചിത്രം 6: The EC3-750 Dual Band Wi-Fi Extender's capabilities, illustrating 300Mbps on the 2.4GHz band and 433Mbps on the 5GHz band for seamless connectivity.

വാറൻ്റിയും പിന്തുണയും

For warranty information and technical support, please refer to the warranty card included in your product packaging or visit the official Juplink webസൈറ്റ്. വാറൻ്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.

നിർമ്മാതാവ്: ജൂപ്ലിങ്ക്

ആദ്യം ലഭ്യമായ തീയതി: 19 ഒക്ടോബർ 2020
