Aigostar Elsa 33QNU Air Cooler Instruction Manual

1. ആമുഖം

The Aigostar Elsa 33QNU is a versatile 4-in-1 evaporative air cooler designed to provide a comfortable environment. It functions as an air cooler, fan, humidifier, and air purifier. This unit features 75W power, three distinct ventilation modes, a 12-hour timer, and an 8-liter water tank. Cooling blocks are included to enhance its cooling performance.

Image: The Aigostar Elsa 33QNU operating as a 4-in-1 evaporative cooler, fan, humidifier, and air purifier.

2. സുരക്ഷാ നിർദ്ദേശങ്ങൾ

• ഉപകരണം ഉപയോഗിക്കുന്നതിന് മുമ്പ് എല്ലാ നിർദ്ദേശങ്ങളും വായിക്കുക.
• വൈദ്യുതി വിതരണം വോളിയം ഉറപ്പാക്കുകtage ഉപകരണത്തിലെ റേറ്റിംഗ് ലേബലുമായി പൊരുത്തപ്പെടുന്നു.
• അപ്ലയൻസ്, ചരട്, പ്ലഗ് എന്നിവ വെള്ളത്തിലോ മറ്റ് ദ്രാവകങ്ങളിലോ മുക്കരുത്.
• ഉപയോഗത്തിലില്ലാത്തപ്പോൾ, ഭാഗങ്ങൾ കൂട്ടിച്ചേർക്കുന്നതിനോ വേർപെടുത്തുന്നതിനോ മുമ്പ്, വൃത്തിയാക്കുന്നതിന് മുമ്പ് ഔട്ട്‌ലെറ്റിൽ നിന്ന് പ്ലഗ് അൺപ്ലഗ് ചെയ്യുക.
• ഉപകരണം കുട്ടികൾക്ക് ലഭ്യമാകാതെ സൂക്ഷിക്കുക.
• കേടായ കോർഡോ പ്ലഗോ ഉപയോഗിച്ച് ഒരു ഉപകരണവും പ്രവർത്തിപ്പിക്കരുത്, അല്ലെങ്കിൽ ഉപകരണത്തിൻ്റെ തകരാറുകൾ അല്ലെങ്കിൽ ഏതെങ്കിലും വിധത്തിൽ കേടുപാടുകൾ സംഭവിച്ചതിന് ശേഷം.
• എയർ ഓപ്പണിംഗുകൾ തടയരുത്.
• ഉപകരണം എപ്പോഴും ഒരു സ്ഥിരതയുള്ളതും പരന്നതുമായ പ്രതലത്തിൽ വയ്ക്കുക.
• Do not use the appliance near flammable materials or open flames.
• ഉപകരണം അതിൻ്റെ ഉദ്ദേശിച്ച ഗാർഹിക ആവശ്യത്തിന് മാത്രം ഉപയോഗിക്കുക.

3. ഉൽപ്പന്നം കഴിഞ്ഞുview

ഘടകങ്ങൾ:

• Main Unit (Air Cooler)
• Smart LED Touch Screen Control Panel
• റിമോട്ട് കൺട്രോൾ
• 8-ലിറ്റർ വാട്ടർ ടാങ്ക്
• Cooling Blocks (Ice Packs)
• Universal Wheels for mobility
• എയർ ഫിൽട്ടർ

നിയന്ത്രണ പാനൽ പ്രവർത്തനങ്ങൾ:

ചിത്രം: വിശദമായത് view of the Smart LED Touch Screen control panel.

• വഴികൾ: Select between Normal, Natural, and Sleep modes.
• ടൈമർ: Set the operating time from 1 to 12 hours.
• ശുദ്ധീകരിക്കുക: Activates the air purification function.
• ഓൺ/ഓഫ്: യൂണിറ്റ് ഓൺ അല്ലെങ്കിൽ ഓഫ് ചെയ്യുക.
• കൂൾ: Activates the cooling function (evaporative cooling).
• സ്വിംഗ്: Controls the automatic oscillation of the louvers.
• വേഗത: ഫാൻ വേഗത ക്രമീകരിക്കുന്നു (താഴ്ന്നത്, ഇടത്തരം, ഉയർന്നത്).

4. സജ്ജീകരണം

1. അൺപാക്ക് ചെയ്യുന്നു: Carefully remove the air cooler from its packaging. Retain packaging for future storage or transport.
2. പ്ലേസ്മെൻ്റ്: Place the unit on a firm, level surface. Ensure there is adequate space around the unit for proper airflow.
3. വാട്ടർ ടാങ്ക് നിറയ്ക്കുക: Pull out the water tank from the bottom of the unit. Fill the tank with clean water up to the maximum level indicator. Do not overfill.
4. Prepare Cooling Blocks: For enhanced cooling, place the included cooling blocks in a freezer until completely frozen.
5. Insert Cooling Blocks: Once frozen, place the cooling blocks into the water tank.
6. Close Water Tank: Securely push the water tank back into the unit.
7. പവർ ബന്ധിപ്പിക്കുക: പവർ കോർഡ് അനുയോജ്യമായ ഒരു ഇലക്ട്രിക്കൽ ഔട്ട്ലെറ്റിലേക്ക് (230V) പ്ലഗ് ചെയ്യുക.

Image: Steps for preparing the air cooler for operation, including adding water and cooling blocks.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

Using the Control Panel or Remote Control:

Image: The air cooler with its remote control, highlighting the three operating modes.

1. പവർ ഓൺ/ഓഫ്: അമർത്തുക ഓൺ/ഓഫ് യൂണിറ്റ് ഓണാക്കാനോ ഓഫാക്കാനോ ഉള്ള ബട്ടൺ.
2. മോഡ് തിരഞ്ഞെടുക്കുക: അമർത്തുക മോഡ് button repeatedly to cycle through Normal, Natural, and Sleep modes. Each mode offers a different airflow pattern for various comfort levels.
3. വേഗത ക്രമീകരിക്കുക: അമർത്തുക വേഗത button to select Low, Mid, or High fan speed.
4. തണുപ്പിക്കൽ സജീവമാക്കുക: അമർത്തുക കൂൾ button to enable the evaporative cooling function. Ensure the water tank is filled and cooling blocks are inserted for optimal performance.
5. ടൈമർ സജ്ജമാക്കുക: അമർത്തുക ടൈമർ button to set the desired operating time from 1 to 12 hours. The unit will automatically turn off after the set time.
6. ഓസിലേഷൻ: അമർത്തുക ഊഞ്ഞാലാടുക button to activate automatic horizontal oscillation (60 degrees) for wider air distribution. Manual vertical adjustment (120 degrees) is also possible.
7. Purify Function: അമർത്തുക ശുദ്ധീകരിക്കുക button to activate the air purification feature.

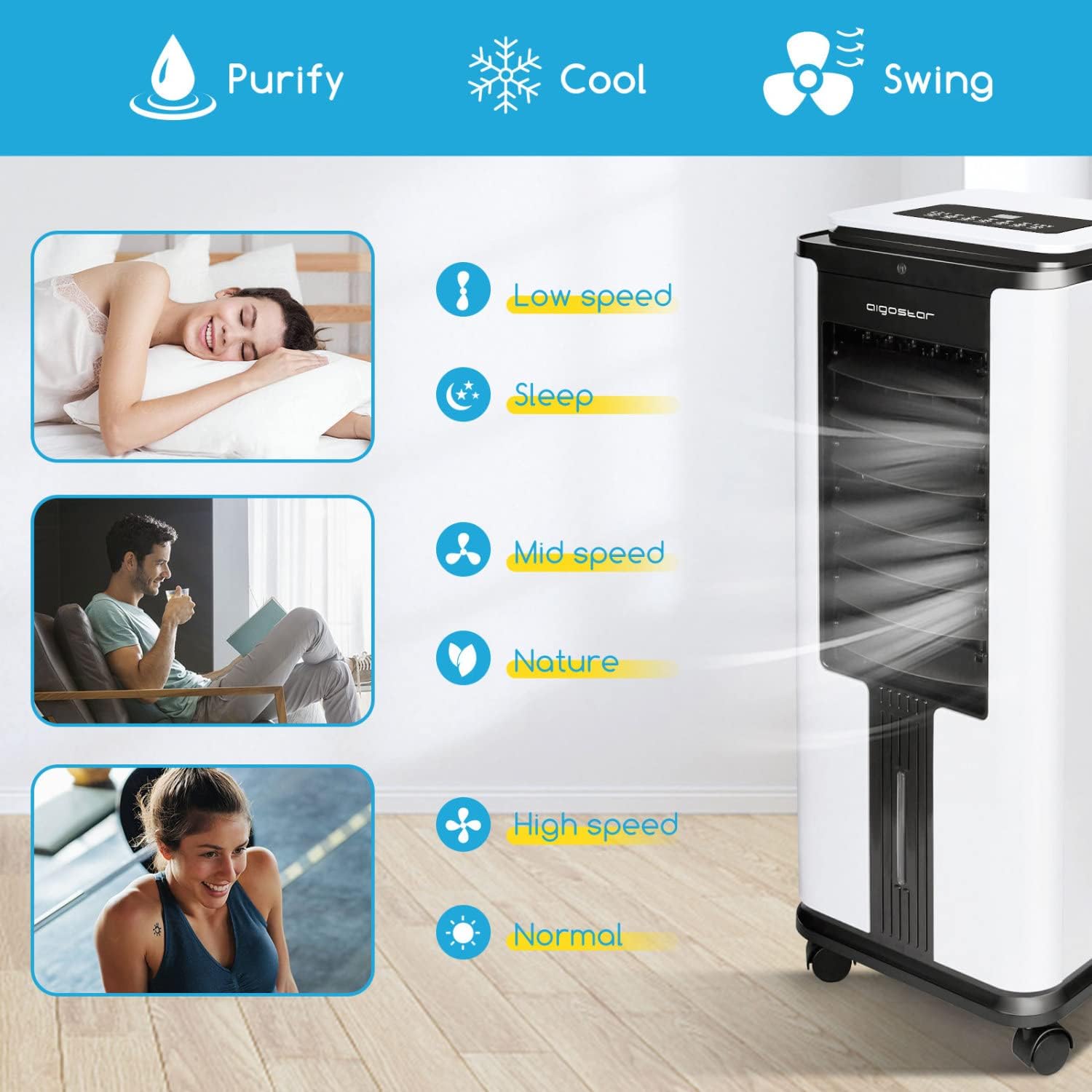

Image: Visual guide to fan speeds and modes for various user preferences.

Image: Illustration of the air cooler's oscillation capabilities for wider coverage.

6. പരിപാലനം

പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ എയർ കൂളറിന്റെ മികച്ച പ്രകടനവും ദീർഘായുസ്സും ഉറപ്പാക്കുന്നു.

• വാട്ടർ ടാങ്ക് വൃത്തിയാക്കൽ: Periodically remove and clean the water tank to prevent mold and mildew growth. Use mild soap and water, then rinse thoroughly.
• എയർ ഫിൽട്ടർ വൃത്തിയാക്കൽ: The air filter should be cleaned regularly, especially in dusty environments. Remove the filter, wash it with water, and allow it to dry completely before reinserting.
• ബാഹ്യ ശുചീകരണം: ഒരു സോഫ്റ്റ്, ഡി ഉപയോഗിച്ച് യൂണിറ്റിൻ്റെ പുറംഭാഗം തുടയ്ക്കുകamp തുണി. ഉരച്ചിലുകളുള്ള ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
• സംഭരണം: If storing the unit for an extended period, ensure the water tank is empty and dry, and the unit is clean. Store in a cool, dry place.

7. പ്രശ്‌നപരിഹാരം

If you encounter issues with your Aigostar Elsa 33QNU, refer to the following common problems and solutions:

If the problem persists after attempting these solutions, please contact Aigostar customer support.

8 സ്പെസിഫിക്കേഷനുകൾ

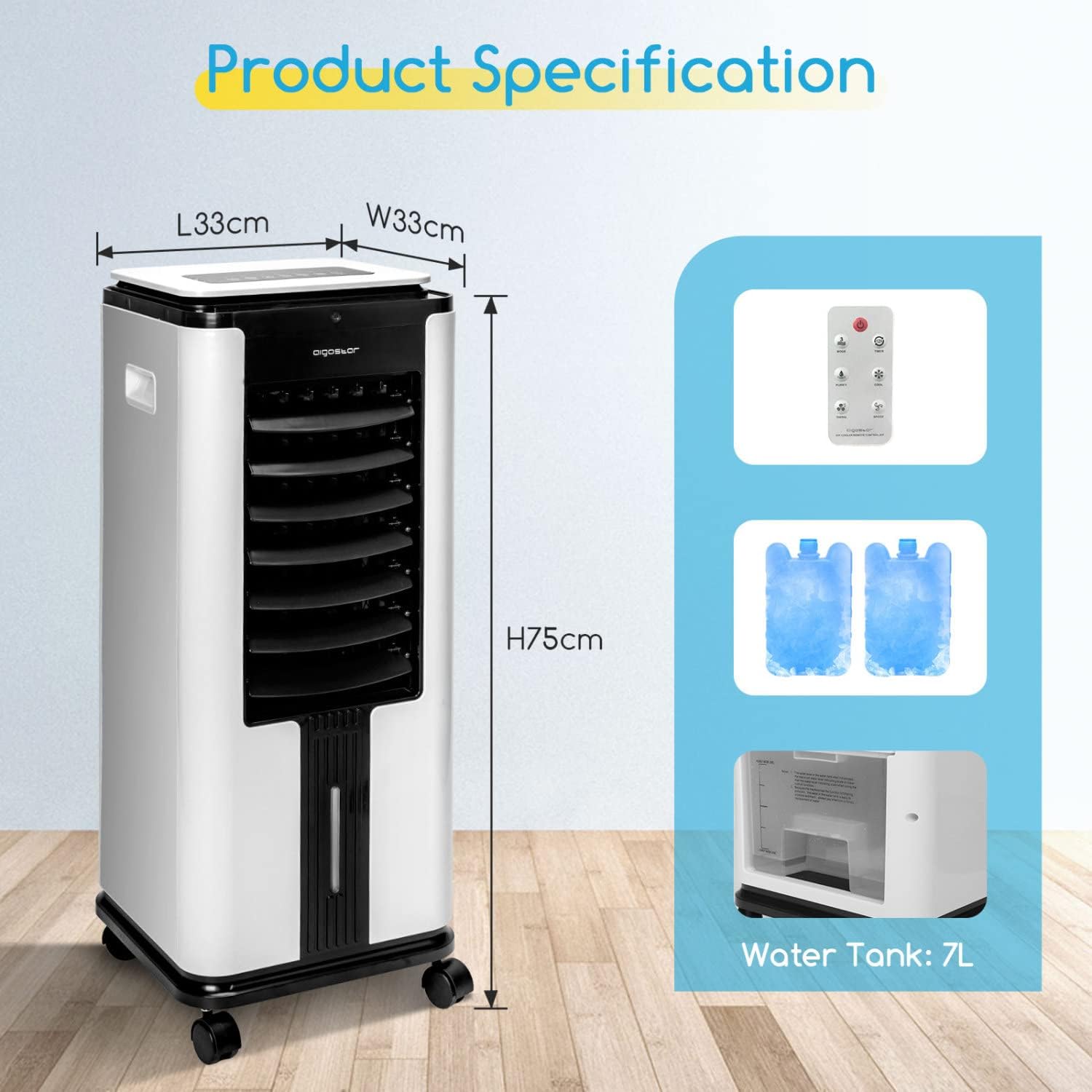

Image: Visual representation of the product dimensions and included accessories.

9. വാറൻ്റിയും പിന്തുണയും

For warranty information, please refer to the warranty card included with your purchase or contact the retailer where the product was acquired. For technical support or service inquiries, please contact Aigostar customer service through their official webസൈറ്റ് അല്ലെങ്കിൽ നിങ്ങളുടെ വാങ്ങൽ ഡോക്യുമെന്റേഷനിൽ നൽകിയിരിക്കുന്ന ബന്ധപ്പെടാനുള്ള വിവരങ്ങൾ.
