1. ആമുഖം
This manual provides essential information for the safe and efficient operation of your Tronxy X5SA-400 Pro 3D Printer. Please read this manual thoroughly before operating the printer and keep it for future reference. The Tronxy X5SA-400 Pro is a DIY FDM 3D printer designed for users with some experience, featuring a large build volume of 400x400x400mm, TR auto-leveling sensor, and a grid glass print platform.
2. സുരക്ഷാ നിർദ്ദേശങ്ങൾ
- പ്രിന്റർ എപ്പോഴും നന്നായി വായുസഞ്ചാരമുള്ള സ്ഥലത്ത് പ്രവർത്തിപ്പിക്കുക.
- പ്രിന്റർ കത്തുന്ന വസ്തുക്കൾ, താപ സ്രോതസ്സുകൾ, വെള്ളം എന്നിവയിൽ നിന്ന് അകറ്റി നിർത്തുക.
- Do not touch the nozzle or heated bed during operation or immediately after, as they can reach high temperatures and cause burns.
- വൈദ്യുതി വിതരണത്തിന് ശരിയായ ഗ്രൗണ്ടിംഗ് ഉറപ്പാക്കുക.
- പ്രവർത്തന സമയത്ത് കുട്ടികളെയും വളർത്തുമൃഗങ്ങളെയും പ്രിന്ററിൽ നിന്ന് അകറ്റി നിർത്തുക.
- പ്രിന്ററിന്റെ ഇലക്ട്രിക്കൽ ഘടകങ്ങൾ പരിഷ്കരിക്കാൻ ശ്രമിക്കരുത്.
- അറ്റകുറ്റപ്പണികൾ നടത്തുന്നതിനോ വൃത്തിയാക്കുന്നതിനോ മുമ്പ് എല്ലായ്പ്പോഴും വൈദ്യുതി വിച്ഛേദിക്കുക.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
The Tronxy X5SA-400 Pro is a robust 3D printer designed for precision and large-scale printing. Key features include:
- വലിയ ബിൽഡ് വോളിയം: 400 x 400 x 400 mm (15.75 x 15.75 x 15.75 inches).
- TR Auto-Leveling Sensor: An upgraded sensor that can detect opaque objects, ensuring accurate bed leveling.
- Grid Glass Print Platform: Allows for easy removal of printed objects and simplifies cleaning.
- XY Structure Design: Features a full belt drive for stability and printing precision, along with a dual Z-axis design to enhance heated bed support and reduce printing errors.
- Titan Extruder: Supports printing with flexible filaments such as TPU, as well as PLA, PETG, ABS, and PA.
- Filament Sensor: Automatically detects filament breakage, pauses printing, and sounds an alarm, allowing for filament replacement and continued printing.
- OSG External Dual Axis Guide: Provides industrial-grade high precision.

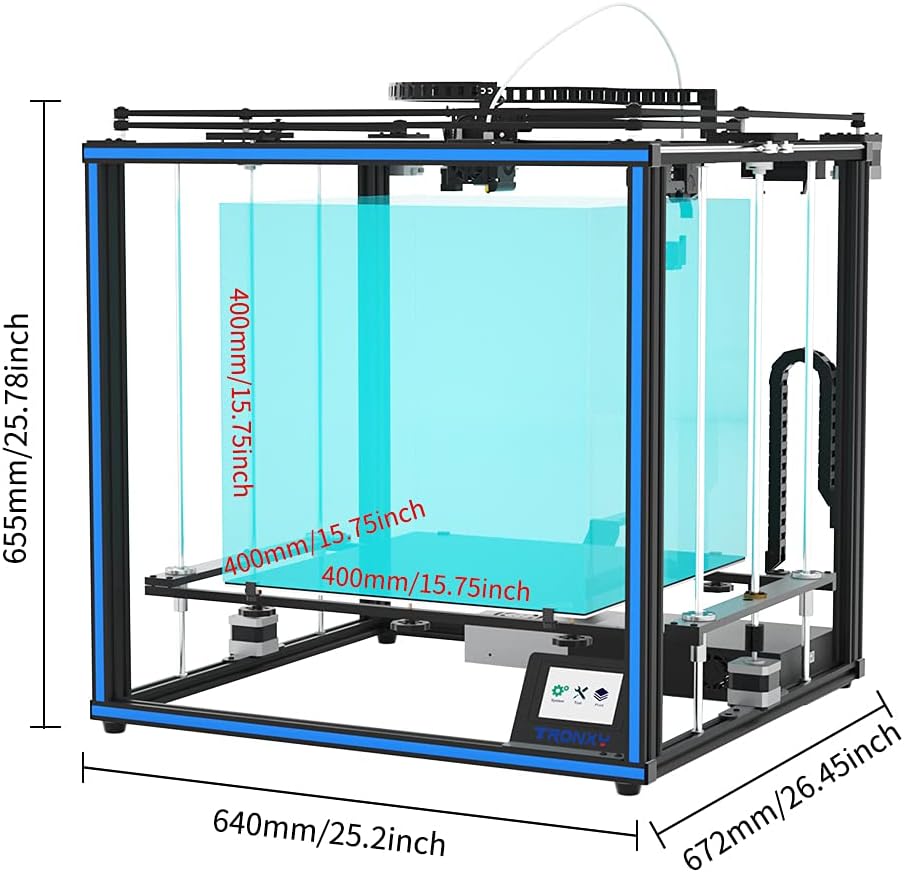

Figure 3.1: Overall dimensions of the Tronxy X5SA-400 Pro 3D Printer. The printer measures approximately 640mm (25.2in) wide, 672mm (26.45in) deep, and 655mm (25.78in) high. The build volume is 400mm x 400mm x 400mm.
Figure 3.2: Tronxy X5SA-400 Pro 3D Printer showcasing its large build volume with example printed models.
4. സജ്ജീകരണവും അസംബ്ലിയും
The Tronxy X5SA-400 Pro is a DIY kit that requires assembly. This process involves connecting various components and debugging. It is recommended for experienced users. Please refer to the official assembly guide provided with your printer (paper manual or electronic version) and any available installation videos for detailed step-by-step instructions.
4.1 Key Assembly Components
- ഫ്രെയിം അസംബ്ലി: അലുമിനിയം പ്രോ ബന്ധിപ്പിക്കുകfiles to form the printer's structure.
- ചലന സംവിധാനം: Install the XY gantry, belts, and dual Z-axis components.
- പ്രിന്റ് ഹെഡ്: Mount the Titan Extruder and hotend assembly.
- ചൂടാക്കിയ കിടക്ക: Install the grid glass print platform and connect its wiring.
- ഇലക്ട്രോണിക്സ്: Connect the control board, power supply, TR auto-leveling sensor, and filament sensor.
- ടച്ച്സ്ക്രീൻ ഡിസ്പ്ലേ: Mount and connect the user interface.
4.2 Initial Leveling (TR Auto-Leveling Sensor)
The TR auto-leveling sensor simplifies bed leveling. After assembly, perform the initial auto-leveling procedure as described in the detailed assembly guide. This sensor is designed to accurately detect the print surface, including lattice glass, PC board, PVC stickers, and metal materials.
Figure 4.1: Comparison of TR Sensor capabilities. The TR Sensor (right) can detect lattice glass, PC board, PVC stickers, metal material, and magnetic stickers, offering broader compatibility than older blue sensors (left).
Figure 4.2: The upgraded lattice glass platform allows for easy removal of printed models by hand, unlike PVC sticker platforms which often require a shovel.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
5.1 ലോഡിംഗ് ഫിലമെന്റ്
- Ensure the hotend is preheated to the appropriate temperature for your filament type (e.g., 200-220°C for PLA).
- Insert the filament into the filament sensor.
- Feed the filament through the Titan Extruder and into the hotend until molten filament extrudes from the nozzle.
Figure 5.1: The Titan Extruder is designed to handle various filament types, including flexible materials like TPU, as well as PETG, PLA, ABS, and PA.
Figure 5.2: The filament sensor detects when the filament runs out or breaks, pausing the print and alerting the user to allow for filament replacement.
5.2 ഒരു പ്രിന്റ് ആരംഭിക്കുന്നു
- Prepare your 3D model using a slicing software (e.g., Cura, Simplify3D) to generate G-code.
- ജി-കോഡ് കൈമാറുക file to the printer via USB or SD card.
- തിരഞ്ഞെടുക്കുക file പ്രിന്ററിന്റെ ടച്ച്സ്ക്രീൻ ഇന്റർഫേസിൽ നിന്ന്.
- Initiate the print. The printer will automatically preheat and perform any necessary auto-leveling before starting.
6. പരിപാലനം
പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ 3D പ്രിന്ററിന്റെ മികച്ച പ്രകടനവും ദീർഘായുസ്സും ഉറപ്പാക്കുന്നു.
- Clean the Print Platform: After each print, clean the grid glass platform with isopropyl alcohol to ensure good adhesion for subsequent prints.
- നോസൽ വൃത്തിയാക്കൽ: Periodically clean the nozzle to prevent clogs. Use a brass brush or needle to remove any accumulated filament.
- ചലിക്കുന്ന ഭാഗങ്ങൾ ലൂബ്രിക്കേറ്റ് ചെയ്യുക: Apply a small amount of lithium grease or similar lubricant to the lead screws and smooth rods every few months.
- ചെക്ക് ബെൽറ്റുകൾ: Ensure the XY belts are properly tensioned. They should be taut but not overly tight.
- വയറിംഗ് പരിശോധിക്കുക: Regularly check all electrical connections for any signs of wear or looseness.
Figure 6.1: The OSG External Dual Axis Guide system, featuring full belt drive and dual Z-axis, requires occasional inspection for smooth operation and belt tension.
7. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| First layer not sticking | Bed not level, nozzle too far from bed, dirty print surface, incorrect bed temperature. | Perform auto-leveling, adjust Z-offset, clean print surface with isopropyl alcohol, verify bed temperature settings. |
| ഫിലമെന്റ് പുറത്തെടുക്കുന്നില്ല | Nozzle clog, tangled filament, incorrect hotend temperature, extruder gear slip. | Clear nozzle clog, untangle filament, check hotend temperature, clean extruder gear. |
| മോശം പ്രിന്റ് നിലവാരം (ലെയർ ഷിഫ്റ്റിംഗ്, സ്ട്രിംഗ്) | Loose belts, incorrect print speed, retraction settings, worn nozzle. | Check and tension belts, adjust print speed and retraction settings in slicer, replace nozzle if worn. |
| Filament sensor alarm | Filament run out or broken. | Replace filament and resume print. |
8 സാങ്കേതിക സവിശേഷതകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| ബ്രാൻഡ് | ട്രോൺക്സി |
| മോഡൽ | X5SA-400 Pro |
| ബിൽഡ് വോളിയം | 400 x 400 x 400 മിമി |
| പ്രിൻ്റർ അളവുകൾ (W x D x H) | 640 x 672 x 655 മിമി (ഏകദേശം) |
| ഇനത്തിൻ്റെ ഭാരം | 15 കിലോഗ്രാം |
| നിറം | Blue accents |
| കണക്റ്റിവിറ്റി | USB |
| അനുയോജ്യമായ ഉപകരണങ്ങൾ | Laptop / Computer |
| പിന്തുണച്ചു File ഫോർമാറ്റ് | G-code (from slicer software) |
| ലെവലിംഗ് | TR Auto-Leveling Sensor |
| പ്രിന്റ് പ്ലാറ്റ്ഫോം | Grid Glass Plate |
| എക്സ്ട്രൂഡർ തരം | Titan Extruder |
| ഫിലമെൻ്റ് കണ്ടെത്തൽ | അതെ |
| യു.പി.സി | 791809181556 |
9. വാറൻ്റിയും പിന്തുണയും
TRONXY provides comprehensive customer support for the X5SA-400 Pro 3D Printer.
- സാങ്കേതിക സഹായം: Lifetime technical support is offered by TRONXY.
- പ്രതികരണ സമയം: Expect a response within 24 hours for support inquiries.
- പിന്തുണയുമായി ബന്ധപ്പെടുന്നു: For assistance, please contact TRONXY customer service through your Amazon account: Go to "Your Account" > "Your Orders" > Find your order and click "Contact Seller".
