1. ആമുഖം
This manual provides detailed instructions for the proper installation, operation, and maintenance of your TYT TH-9000D Plus UHF Mobile Transceiver. This device is designed for amateur radio use within the UHF frequency band (420-450MHz for transmit, 400-490MHz for receive) and offers 40W of power output. Please read this manual thoroughly before using the transceiver to ensure safe and optimal performance.
2 സുരക്ഷാ വിവരങ്ങൾ
Operation of an amateur radio station requires an amateur operator license grant from the FCC. It is illegal to unlock the radio without proper authorization. Always ensure proper antenna connection before transmitting to prevent damage to the transceiver. Do not operate the radio in explosive atmospheres. Keep the device away from water and extreme temperatures. This surface may become hot during prolonged operation.
3. പാക്കേജ് ഉള്ളടക്കം
നിങ്ങളുടെ പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:
- 1x TYT TH-9000D Base (420-450MHz)
- 1x Handheld Microphone
- 1x പവർ കേബിൾ
- 1x Screws and Accessories
- 1x ഉപയോക്തൃ മാനുവൽ
- 1x Fixed Bracket
- 1x TYT Programming Cable
Image: All components included in the TYT TH-9000D Plus package, laid out for inspection.
4. ഉൽപ്പന്നം കഴിഞ്ഞുview
4.1. ഫ്രണ്ട് പാനൽ നിയന്ത്രണങ്ങൾ
ചിത്രം: വിശദമായത് view of the transceiver's front panel, highlighting the LCD display, function buttons (P1-P5), power button, volume knob, and main dial.
- 1. F: Function Key: Accesses secondary functions.
- 2. P1: Call Key: ഒരു കോൾ ആരംഭിക്കുന്നു.
- 3. P2: Squelch Off: Temporarily disables squelch.
- 4. പവർ ഓൺ/ഓഫ്: യൂണിറ്റ് ഓണാക്കുകയോ ഓഫാക്കുകയോ ചെയ്യുന്നു.
- 5. VOL: ഓഡിയോ വോളിയം ക്രമീകരിക്കുന്നു.
- 6. Main Dial: Used for frequency tuning and menu navigation.
- 7. P3: Switch VFO/MR mode: Toggles between VFO (Frequency) and Memory (Channel) modes.
- 8. P4: Step Key: Adjusts frequency step size.
- 9. P5: Set Key: ക്രമീകരണങ്ങൾ സ്ഥിരീകരിക്കുന്നു.
- 10. Mic. Connector: Port for the handheld microphone.
- 11. Data Terminal: For programming and data transfer.
- 12. TX: Indicator light during transmitting.
4.2. പിൻ പാനൽ കണക്ഷനുകൾ
ചിത്രം: പിൻഭാഗം view of the transceiver, showing the heat sink, fan, antenna connector, and power input.
4.3. ഹാൻഡ്ഹെൽഡ് മൈക്രോഫോൺ

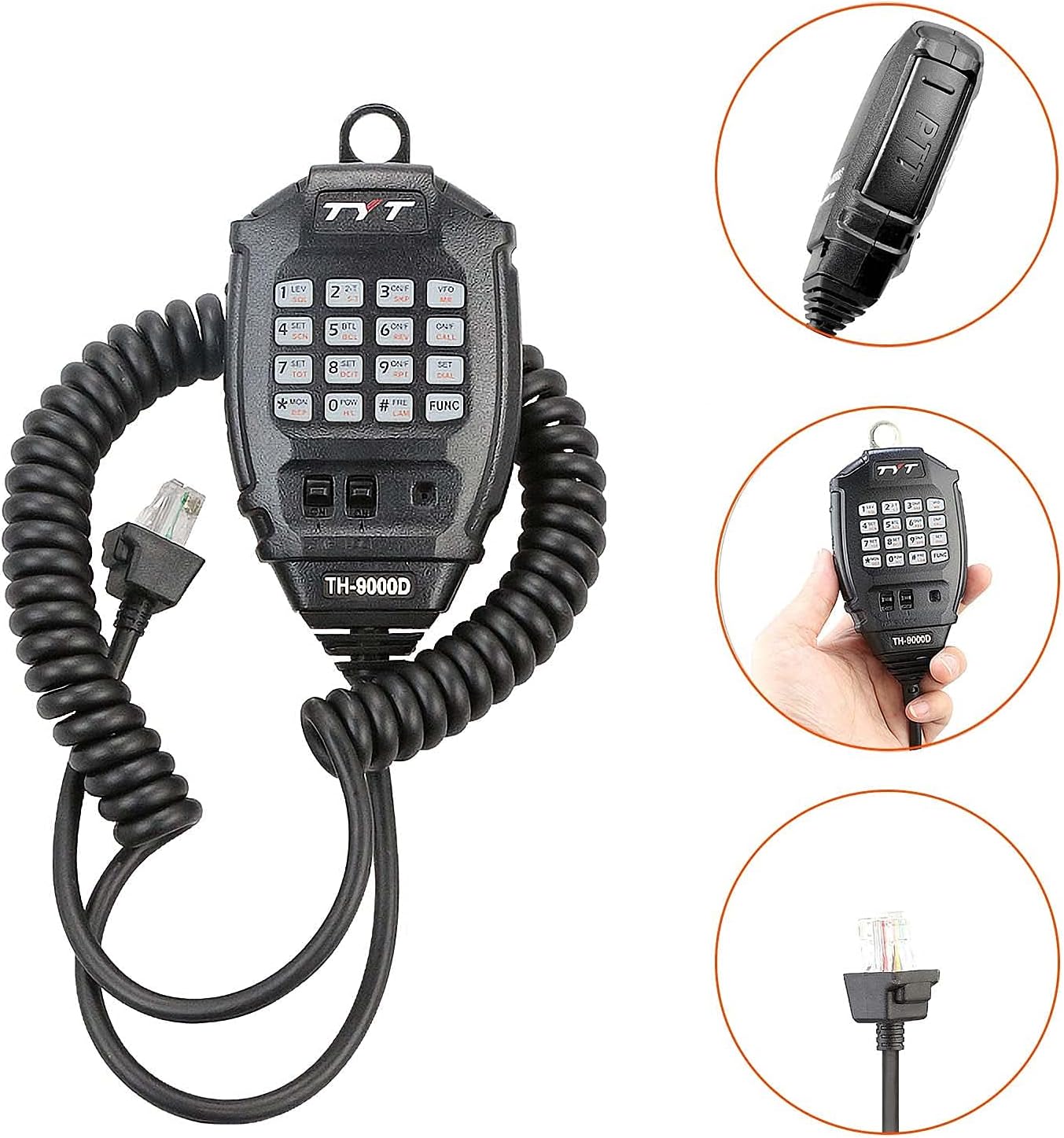

Image: The handheld microphone with a full keypad and coiled cable, designed for easy operation.
5. സജ്ജീകരണം
5.1. പവർ കണക്ഷൻ
Connect the supplied power cable to the transceiver's power input on the rear panel. Ensure the power source provides 13.8V DC. Observe correct polarity (red for positive, black for negative).
5.2. ആന്റിന കണക്ഷൻ
Connect a suitable UHF antenna (420-450MHz) to the SO-239 antenna connector on the rear panel. Ensure the connection is secure. Never transmit without an antenna connected to prevent damage to the final ampജീവൻ.
5.3. മൈക്രോഫോൺ കണക്ഷൻ
Plug the handheld microphone into the Mic. Connector on the front panel of the transceiver.
5.4. മൗണ്ടിംഗ്
Use the provided fixed bracket and screws to securely mount the transceiver in your desired location, such as a vehicle or base station. Ensure adequate ventilation around the unit, especially the heat sink, to prevent overheating.
6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
6.1. പവർ ഓൺ/ഓഫ്
അമർത്തുക Pwr button on the front panel to turn the transceiver on or off.
6.2. വോളിയം അഡ്ജസ്റ്റ്മെൻ്റ്
തിരിക്കുക VOL knob on the front panel to adjust the audio output level.
6.3. സ്ക്വെൽച്ച് ക്രമീകരണം
The squelch level can be adjusted from 0-9. Refer to the user manual for specific menu navigation to set the squelch level.
6.4. ഫ്രീക്വൻസി സെലക്ഷൻ (VFO മോഡ്)
അമർത്തുക P3 (VFO/MR) button to enter VFO (Variable Frequency Oscillator) mode. Use the Main Dial to tune the frequency or enter it directly using the handheld microphone's keypad.
6.5. Channel Mode (Memory Channels)
അമർത്തുക P3 (VFO/MR) button to switch to Memory (MR) mode. Use the Main Dial to select a stored channel.
6.6. പ്രോഗ്രാമിംഗ് ചാനലുകൾ
Channels can be programmed manually via the front panel or handheld microphone, or more easily using the provided TYT Programming Cable and CHIRP software (available from the TYT Webസൈറ്റ്).
6.7. CTCSS / DCS Tones
Set CTCSS (Continuous Tone-Coded Squelch System) or DCS (Digital Coded Squelch) tones for both transmit and receive to access repeaters or filter unwanted signals. Refer to the menu settings for tone configuration.
6.8. VOX ഫംഗ്ഷൻ
The VOX (Voice Operated Transmit) function allows for hands-free operation. Activate and adjust the VOX sensitivity through the menu settings.
6.9. സ്കാൻ ഫംഗ്ഷൻ
The transceiver supports various scan functions to monitor frequencies or channels. Activate scanning via the menu or a programmable function key.
7. സവിശേഷതകളും പ്രവർത്തനങ്ങളും
- FCC സാക്ഷ്യപ്പെടുത്തിയത്: FCC ID: PODTH-9000DU.
- ഫ്രീക്വൻസി ശ്രേണി: TX: UHF: 420-450MHz, RX: UHF: 400-490MHz.
- ചാനൽ ശേഷി: 200 ചാനലുകൾ.
- CTCSS/DCS: 50 CTCSS / 1024 DCS codes.
- സ്ക്രാമ്പ്ളർ: 8 groups of scrambler for enhanced privacy.
- Voice Compander: ഓഡിയോ വ്യക്തത മെച്ചപ്പെടുത്തുന്നു.
- ടൈം-ഔട്ട് ടൈമർ (TOT): ആകസ്മികമായ ദീർഘമായ പ്രക്ഷേപണങ്ങൾ തടയുന്നു.
- ANI ID: ഓട്ടോമാറ്റിക് നമ്പർ ഐഡന്റിഫിക്കേഷൻ.
- 1750Hz ടോൺ: For repeater access.
- Chirp Support: Compatible with CHIRP programming software for easier setup.
- Full Keypad Microphone: For direct frequency entry and function control.
8 സ്പെസിഫിക്കേഷനുകൾ
Image: A table detailing the general, transmitter, and receiver specifications of the TYT TH-9000D Plus.
| ഇനം നമ്പർ | TH-9000D |
|---|---|
| ജനറൽ | |
| ഫ്രീക്വൻസി റേഞ്ച് | UHF: TX: 420-450MHz, RX: 400-490MHz |
| ചാനൽ ശേഷി | 200 ചാനലുകൾ |
| ചാനൽ സ്പേസിംഗ് | 25 / 20 / 12.5 കെ |
| ഫ്രീക്വൻസി സ്ഥിരത | ±2.5ppm |
| പ്രവർത്തന താപനില | -20°C ~ +60°C |
| ഓപ്പറേറ്റിംഗ് വോളിയംtage | 13.8 വി ഡിസി ± 15% |
| അളവ് (W*H*D) | 5.7 x 1.85 x 7.48 ഇഞ്ച് |
| ഭാരം | ഏകദേശം 2.64 പൗണ്ട് (1.2 കി.ഗ്രാം) |
| Transmitter (ETSI EN 300 086 standard testing) | |
| Power Output (UHF) | 40W / 20W / 10W |
| മോഡുലേഷൻ | 16KΦF3E |
| Adjacent Ch. Power | ≥70dB |
| ഹും നോയിസും | ≥40dB |
| വ്യാജമായ എമിഷൻ | ≥60dB |
| ഓഡിയോ പ്രതികരണം | +1 ~ -3dB (0.3 ~ 3KHz) |
| Receiver (ETSI EN 300 086 standard testing) | |
| സംവേദനക്ഷമത (12dB SINAD) | ≤0.25μV |
| Adjacent Ch. Selectivity | ≥70dB |
| ഇന്റർ മോഡുലേഷൻ | ≥65dB |
| വ്യാജമായ തിരസ്കരണം | ≥70dB |
| ഓഡിയോ പ്രതികരണം | +1 ~ -3dB (0.3 ~ 3KHz) |
| ഹും നോയിസും | ≥45dB |
| ഓഡിയോ വികലമാക്കൽ | ≤5% |
| ഓഡിയോ പവർ put ട്ട്പുട്ട് | >2W@10% |
9. പരിപാലനം
To ensure the longevity and proper functioning of your transceiver, follow these maintenance guidelines:
- Regularly clean the exterior of the unit with a soft, dry cloth. Avoid abrasive cleaners or solvents.
- Ensure all connections (power, antenna, microphone) are secure and free from corrosion.
- Keep the transceiver in a dry, dust-free environment when not in use.
- Do not obstruct the cooling fan or heat sink to maintain proper operating temperature.
10. പ്രശ്നപരിഹാരം
If you encounter issues with your transceiver, refer to the following common problems and solutions:
- ശക്തിയില്ല: Check power cable connections, power supply voltage (13.8V DC), and fuses.
- No Transmit: Ensure antenna is properly connected, check SWR, verify frequency is within transmit range, and confirm FCC license compliance.
- മോശം സ്വീകരണം: Check antenna connection, ensure squelch is not set too high, verify correct frequency and tone settings.
- പ്രോഗ്രാമിംഗ് പ്രശ്നങ്ങൾ: Ensure the correct programming cable is used and the CHIRP software is up-to-date. Consult the TYT Website for software downloads and guides.
11. വാറൻ്റി വിവരങ്ങൾ
This product comes with a 3-month warranty. Please retain your proof of purchase for any warranty claims.
12. പിന്തുണ
For further assistance, software downloads, or additional product information, please visit the official TYT webസൈറ്റ്.
