Magnat SBW 280 2.1 Active Home Cinema Soundbar User Manual

1. ആമുഖം

Thank you for choosing the Magnat SBW 280 2.1 Active Home Cinema Soundbar. This system is designed to enhance your audio experience for movies, music, and more. This manual provides essential information for the safe and efficient operation of your device. Please read it thoroughly before use and keep it for future reference.

2. സുരക്ഷാ നിർദ്ദേശങ്ങൾ

വൈദ്യുതാഘാതം, തീപിടുത്തം അല്ലെങ്കിൽ യൂണിറ്റിന് കേടുപാടുകൾ എന്നിവ തടയാൻ ഇനിപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ എപ്പോഴും പാലിക്കുക:

• മഴയോ ഈർപ്പമോ യൂണിറ്റ് തുറന്നുകാട്ടരുത്.
• സി തുറക്കരുത്.asing. എല്ലാ സേവനങ്ങളും യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥർക്ക് റഫർ ചെയ്യുക.
• യൂണിറ്റിന് ചുറ്റും ശരിയായ വായുസഞ്ചാരം ഉറപ്പാക്കുക. വെന്റിലേഷൻ ദ്വാരങ്ങൾ തടയരുത്.
• താപ സ്രോതസ്സുകൾക്ക് സമീപമോ നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിലോ യൂണിറ്റ് സ്ഥാപിക്കുന്നത് ഒഴിവാക്കുക.
• ഈ ഉപകരണത്തിനായി വ്യക്തമാക്കിയിട്ടുള്ള പവർ സപ്ലൈ മാത്രം ഉപയോഗിക്കുക.
• ശക്തമായ കാന്തികക്ഷേത്രങ്ങളിൽ നിന്ന് യൂണിറ്റിനെ അകറ്റി നിർത്തുക.
• ഉണങ്ങിയ തുണി ഉപയോഗിച്ച് മാത്രം വൃത്തിയാക്കുക.

3. പാക്കേജ് ഉള്ളടക്കം

പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• Magnat SBW 280 Soundbar
• വയർലെസ്സ് സബ് വൂഫർ
• റിമോട്ട് കൺട്രോൾ
• പവർ കേബിൾ(കൾ)
• HDMI കേബിൾ
• ഒപ്റ്റിക്കൽ ഡിജിറ്റൽ കേബിൾ
• 3.5 എംഎം ഓഡിയോ കേബിൾ
• വാൾ മൗണ്ടിംഗ് ബ്രാക്കറ്റുകളും സ്ക്രൂകളും
• ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)

4. ഉൽപ്പന്നം കഴിഞ്ഞുview

4.1 Soundbar Components and Controls

The soundbar features front-facing speakers and top-mounted controls for easy access.

ചിത്രം: മുൻഭാഗം view of the Magnat SBW 280 Soundbar, showcasing its sleek design and speaker grilles.

Image: Close-up of the top panel controls on the soundbar, including power, volume, Bluetooth, and source selection buttons.

4.2 പിൻ കണക്ഷനുകൾ

The rear panel provides various input and output options for connecting to your TV and other devices.

ചിത്രം: പിൻഭാഗം view of the soundbar, displaying the HDMI, Optical, USB, and AUX input ports.

ചിത്രം: വിശദമായത് view of the soundbar's connection panel, highlighting the HDMI ARC, Optical, USB, and 3.5mm AUX inputs, along with the AC power input.

4.3 വയർലെസ്സ് സബ് വൂഫർ

The wireless subwoofer provides deep bass and connects automatically to the soundbar.

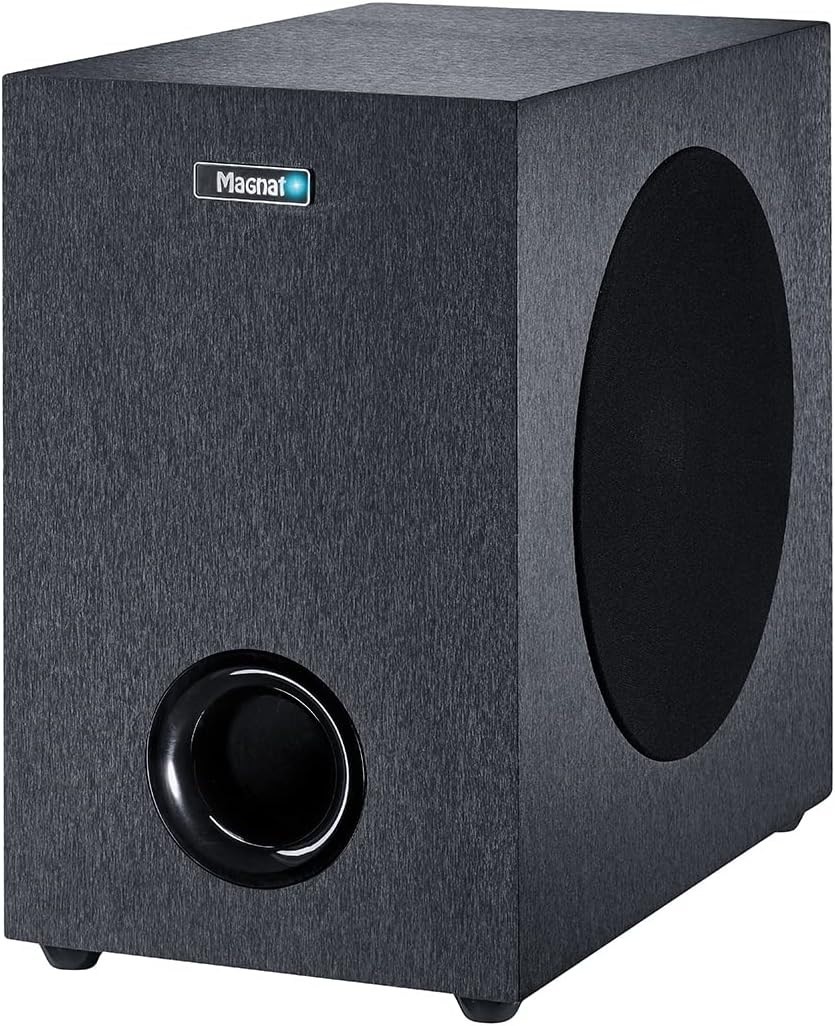

ചിത്രം: മുൻഭാഗം view of the wireless subwoofer, showing the bass reflex port and Magnat logo.

5. സജ്ജീകരണം

5.1 പ്ലേസ്മെൻ്റ്

Place the soundbar centrally below your TV. The subwoofer can be placed anywhere in the room, ideally near a wall for enhanced bass, but avoid corners to prevent booming.

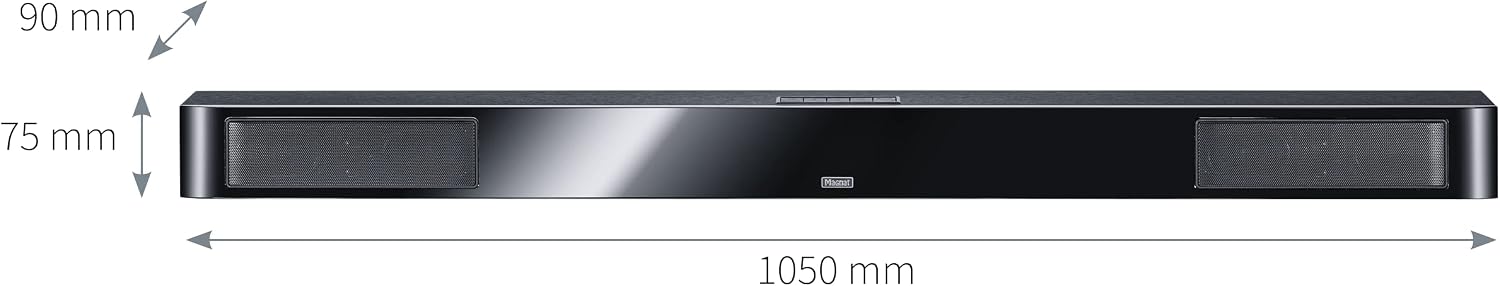

Image: Diagram showing the dimensions of the soundbar: 1050 mm (width) x 75 mm (height) x 90 mm (depth).

Image: Diagram showing the dimensions of the wireless subwoofer: 200 mm (width) x 370 mm (height) x 364 mm (depth).

5.2 വാൾ മൗണ്ടിംഗ് (ഓപ്ഷണൽ)

The soundbar can be wall-mounted using the included brackets. Ensure the wall material can support the weight of the soundbar.

• Mark the desired mounting positions on the wall.
• ആവശ്യമെങ്കിൽ പൈലറ്റ് ദ്വാരങ്ങൾ തുരന്ന് വാൾ ആങ്കറുകൾ ഇടുക.
• Attach the mounting brackets to the wall using screws.
• Carefully hang the soundbar onto the brackets.

Image: Close-up of a wall mounting bracket attached to the rear of the soundbar.

5.3 കണക്ഷനുകൾ

Connect the soundbar to your TV and power source.

• എച്ച്ഡിഎംഐ (ARC): For the best audio quality and control, connect an HDMI cable from the soundbar's HDMI ARC port to your TV's HDMI ARC port. This allows your TV remote to control the soundbar's volume.
• ഒപ്റ്റിക്കൽ ഡിജിറ്റൽ: If your TV does not have an HDMI ARC port, connect an optical digital cable from your TV's optical output to the soundbar's OPTICAL input.
• ഓക്സിജൻ (3.5 മിമി): Use the 3.5mm audio cable to connect to devices with an analog audio output.
• USB: Insert a USB drive for MP3/WMA playback.
• ശക്തി: Connect the power cable to the soundbar and the subwoofer, then plug them into a wall outlet.

5.4 വയർലെസ് സബ് വൂഫർ ജോടിയാക്കൽ

The subwoofer should automatically pair with the soundbar upon powering on. If pairing fails:

• സൗണ്ട്ബാറും സബ് വൂഫറും ഓണാക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
• Press and hold the 'Pairing' button on the rear of the subwoofer (refer to the subwoofer diagram in the full manual for exact location).
• The indicator light on the subwoofer will flash, then turn solid blue once connected.

6. പ്രവർത്തിക്കുന്നു

6.1 അടിസ്ഥാന നിയന്ത്രണങ്ങൾ

Use the remote control or the top panel buttons to operate the soundbar.

• ശക്തി: യൂണിറ്റ് ഓണാക്കാനോ ഓഫാക്കാനോ അമർത്തുക.
• വോളിയം +/-: മാസ്റ്റർ വോളിയം ക്രമീകരിക്കുന്നു.
• ഉറവിടം: Cycles through input sources (HDMI, Optical, AUX, USB, Bluetooth).
• BT (ബ്ലൂടൂത്ത്): Selects Bluetooth input and initiates pairing mode.

6.2 ഇൻപുട്ട് തിരഞ്ഞെടുക്കൽ

Press the 'Source' button on the remote or soundbar to switch between connected devices.

6.3 ബ്ലൂടൂത്ത് ജോടിയാക്കൽ

ഒരു ബ്ലൂടൂത്ത് ഉപകരണം ബന്ധിപ്പിക്കുന്നതിന്:

• Press the 'BT' button on the remote or soundbar. The Bluetooth indicator will flash.
• Enable Bluetooth on your mobile device and search for 'Magnat SBW 280'.
• Select the soundbar to pair. The indicator will turn solid blue upon successful connection.

6.4 സൗണ്ട് മോഡുകളും മെച്ചപ്പെടുത്തലുകളും

The SBW 280 offers various sound modes for an optimized listening experience:

• ഡോൾബി ഡിജിറ്റൽ: Automatically activated when a Dolby Digital signal is detected via HDMI or Optical.
• ഈക്വലൈസർ പ്രീസെറ്റുകൾ: Use the remote to select between 'Movie', 'Music', and 'Voice' modes for tailored audio.
• 3D ശബ്ദം: Activates a DSP-controlled 3D sound program for a more immersive experience.
• രാത്രി മോഡ്: Reduces dynamic range for quieter listening, ideal for late-night viewing.

6.5 യുഎസ്ബി പ്ലേബാക്ക്

Insert a USB drive containing MP3 or WMA audio files into the USB port. The soundbar will automatically switch to USB input and begin playback. Use the remote for playback controls (play/pause, skip track).

7. പരിപാലനം

To ensure the longevity and performance of your Magnat SBW 280:

• വൃത്തിയാക്കൽ: Wipe the surfaces with a soft, dry cloth. Do not use liquid cleaners or abrasive materials.
• വെൻ്റിലേഷൻ: വെന്റിലേഷൻ ഓപ്പണിംഗുകൾ പൊടിയിൽ നിന്നും തടസ്സങ്ങളിൽ നിന്നും മുക്തമാണെന്ന് ഉറപ്പാക്കുക.
• സംഭരണം: യൂണിറ്റ് ദീർഘനേരം സൂക്ഷിക്കുകയാണെങ്കിൽ, അത് വൈദ്യുതിയിൽ നിന്ന് വിച്ഛേദിച്ച് തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക.

8. പ്രശ്‌നപരിഹാരം

If you encounter issues, refer to the following table before contacting support:

9 സ്പെസിഫിക്കേഷനുകൾ

Technical specifications for the Magnat SBW 280 system:

10. വാറൻ്റിയും പിന്തുണയും

This product comes with a limited warranty. For detailed warranty terms and conditions, please refer to the documentation included in your product packaging or visit the official Magnat website. For technical support, troubleshooting assistance, or service inquiries, please contact Magnat customer service through their official channels.

നിർമ്മാതാവ്: മാഗ്നറ്റ്
