ഹീറ്റ് പമ്പ് യൂസർ മാനുവൽ ഉള്ള AUX 12000 BTU മിനി സ്പ്ലിറ്റ് എയർ കണ്ടീഷണർ

1 സുരക്ഷാ വിവരങ്ങൾ

Please read this manual carefully before installing and operating your air conditioner. Keep this manual for future reference. This appliance is designed for residential use. Improper operation due to ignoring instructions may cause serious harm or damage.

പൊതു സുരക്ഷാ മുൻകരുതലുകൾ

• ഇലക്ട്രിക്കൽ സുരക്ഷ: Ensure the power supply matches the unit's requirements (115-Volt). Do not use extension cords. All electrical work must be performed by a qualified electrician in accordance with local and national electrical codes.
• ഇൻസ്റ്റലേഷൻ: Installation must be performed by qualified personnel. Improper installation can result in water leakage, electric shock, or fire. Ensure the unit is installed on a stable, level surface capable of supporting its weight.
• റഫ്രിജറൻറ്: This unit uses R410A refrigerant. Do not discharge refrigerant into the atmosphere. Contact a qualified service technician for any refrigerant-related issues.
• പ്രവർത്തനം: Do not insert fingers or objects into the air inlet/outlet. Do not operate the unit with wet hands. Keep children and pets away from the unit.
• പരിപാലനം: Always turn off and disconnect power to the unit before performing any cleaning or maintenance. Do not attempt to repair the unit yourself. Refer to qualified service personnel.

2. ഉൽപ്പന്നം കഴിഞ്ഞുview

The AUX 12000 BTU Mini Split Air Conditioner with Heat Pump is a high-efficiency, ductless system designed to provide comfortable heating and cooling for areas up to 600 sq. ft. This system includes an indoor unit, an outdoor unit, a remote control, and a 12ft lineset for installation.

ചിത്രം 2.1: ഓവർview of the AUX Mini Split system, showing the indoor unit, outdoor unit, remote control, and lineset.

പ്രധാന സവിശേഷതകൾ:

• 12,000 BTU Capacity: Suitable for spaces up to 600 sq. ft.
• Heat Pump Functionality: Provides both cooling and heating capabilities.
• 17 SEER Rating: High energy efficiency for reduced operating costs.
• വൈഫൈ നിയന്ത്രണം: Allows remote operation and monitoring via a smartphone application.
• സ്ലീപ്പ് മോഡ്: Optimizes temperature and fan speed for comfortable sleep and energy savings.
• Anti-fungus Bacterial Filter: Improves indoor air quality by reducing mold and bacteria growth.
• Automatic Air Swing: Two-direction air vane distributes air evenly throughout the room.
• Follow Me Technology: The remote control acts as a thermostat, sensing the temperature at its location for precise comfort.
• Cross Flow Technology: Designed to reduce noise output from the unit.
• Pre-charged R410A Refrigerant: Unit comes pre-charged for easier installation.

ചിത്രം 2.2: മുൻഭാഗം view of the AUX indoor unit, featuring the display and Wi-Fi indicator.

ചിത്രം 2.3: വശം view of the AUX indoor unit, highlighting its sleek design.

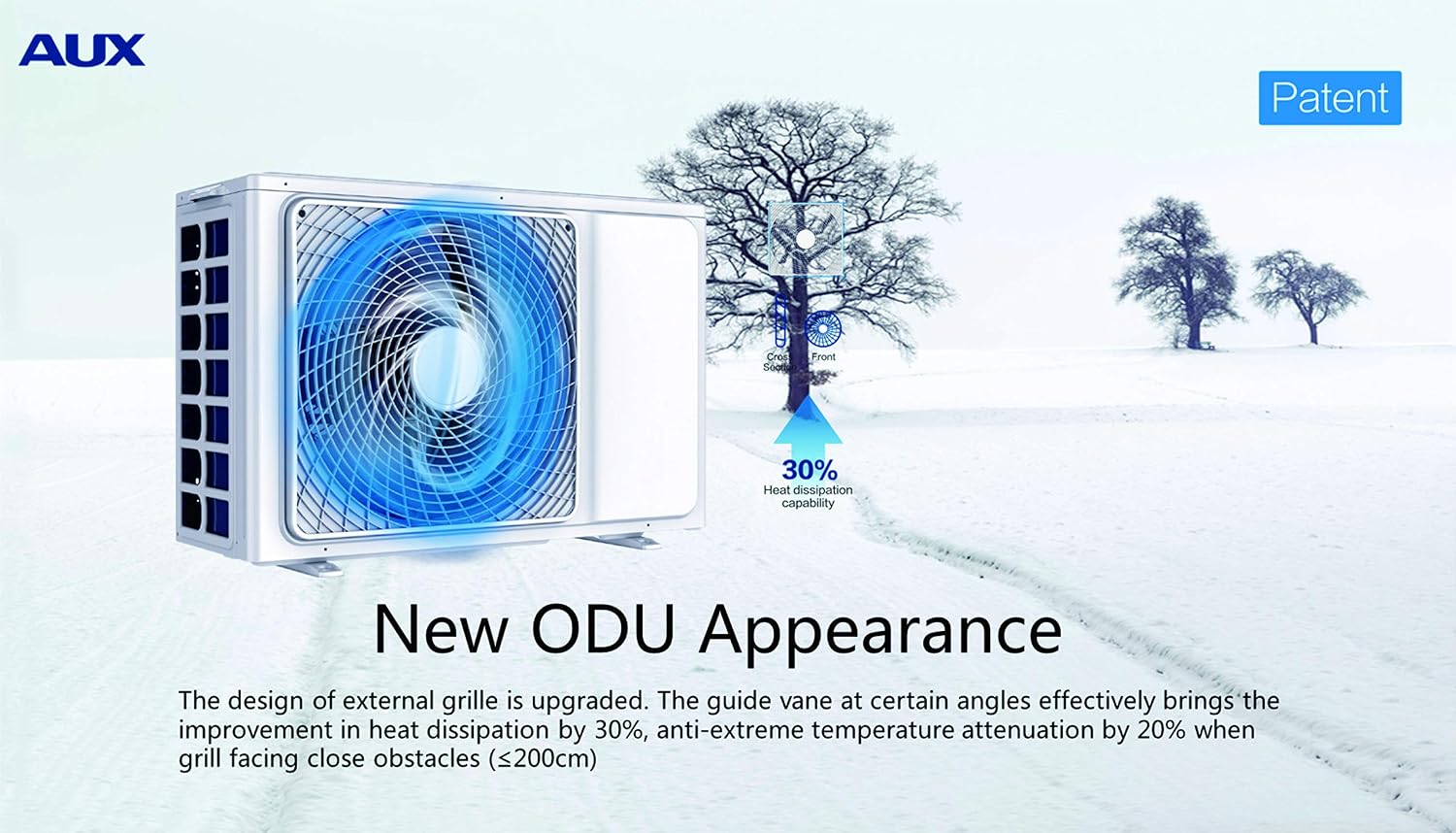

Figure 2.4: The AUX outdoor unit (ODU) with an upgraded external grille design, improving heat dissipation by 30%.

3. ഇൻസ്റ്റലേഷൻ

Proper installation is crucial for the efficient and safe operation of your AUX Mini Split system. It is highly recommended that installation be performed by a certified HVAC technician. Incorrect installation can void your warranty and lead to operational issues or safety hazards.

പ്രീ-ഇൻസ്റ്റലേഷൻ ചെക്ക്‌ലിസ്റ്റ്:

• Verify power supply (115-Volt) and dedicated circuit availability.
• ശരിയായ വായുസഞ്ചാരവും അറ്റകുറ്റപ്പണികളും ഉറപ്പാക്കിക്കൊണ്ട് ഇൻഡോർ, ഔട്ട്ഡോർ യൂണിറ്റുകൾക്ക് മതിയായ ഇടം ഉറപ്പാക്കുക.
• Confirm the 12ft lineset length is sufficient for your desired indoor and outdoor unit placement.
• Gather necessary tools and materials (e.g., vacuum pump, manifold gauge set, pipe cutter, flaring tool, torque wrench, wall mounting bracket).

General Installation Steps (Simplified):

1. ഇൻഡോർ യൂണിറ്റ് പ്ലേസ്മെന്റ്: Select a location that allows for even air distribution and is away from direct sunlight or heat sources. Mount the indoor unit securely to the wall using the provided mounting plate.
2. ഔട്ട്‌ഡോർ യൂണിറ്റ് പ്ലേസ്‌മെന്റ്: Choose a stable, level location outdoors, ensuring sufficient clearance for airflow and maintenance. Avoid placing it near bedrooms due to potential noise.
3. റഫ്രിജറന്റ് പൈപ്പിംഗ്: Connect the pre-charged lineset between the indoor and outdoor units. Ensure proper flaring and tightening to prevent leaks.
4. ഡ്രെയിനേജ് പൈപ്പിംഗ്: Install the drain hose from the indoor unit to ensure proper condensate removal.
5. ഇലക്ട്രിക്കൽ വയറിംഗ്: Connect the power supply and communication wiring between the indoor and outdoor units according to the wiring diagram. This step requires a qualified electrician.
6. വാക്വമിംഗും ചോർച്ച പരിശോധനയും: Evacuate the refrigerant lines using a vacuum pump to remove air and moisture. Perform a leak check to ensure system integrity.
7. ടെസ്റ്റ് റൺ: After installation, perform a test run to verify proper operation in both cooling and heating modes.

For detailed installation instructions, refer to the comprehensive installation manual provided with your unit or consult a professional HVAC technician.

4. ഓപ്പറേഷൻ

Your AUX Mini Split system can be operated using the wireless remote control or via the Wi-Fi control feature through a smartphone application.

വിദൂര നിയന്ത്രണ പ്രവർത്തനങ്ങൾ:

Figure 4.1: The remote control allows for easy adjustment of settings with a single button press.

• പവർ ബട്ടൺ: യൂണിറ്റ് ഓൺ/ഓഫ് ചെയ്യുന്നു.
• മോഡ് ബട്ടൺ: Cycles through operating modes: Auto, Cool, Dry, Heat, Fan.
• താപനില ക്രമീകരണം: Use UP/DOWN arrows to set desired temperature.
• ഫാൻ വേഗത: ഫാൻ വേഗത ക്രമീകരിക്കുന്നു (ഓട്ടോ, ലോ, മീഡിയം, ഹൈ).
• സ്വിംഗ് ബട്ടൺ: Controls the horizontal and vertical louver swing for optimal air distribution.
• സ്ലീപ്പ് മോഡ്: ഊർജ്ജ സംരക്ഷണ ഉറക്ക പ്രവർത്തനം സജീവമാക്കുന്നു.
• എന്നെ പിന്തുടരുക: Activates the remote's temperature sensor for precise room temperature control.
• ടൈമർ: ഓട്ടോമേറ്റഡ് പ്രവർത്തനത്തിനായി ഓൺ/ഓഫ് ടൈമറുകൾ സജ്ജമാക്കുന്നു.

Wi-Fi Control Setup:

The unit features integrated Wi-Fi for convenient control via a smartphone app. Download the official AUX smart home app from your device's app store. Follow the in-app instructions to connect your air conditioner to your home Wi-Fi network. This allows you to control the unit from anywhere with an internet connection.

പ്രവർത്തന രീതികൾ:

• രസകരമായ മോഡ്: Provides cooling. Set desired temperature.
• ഹീറ്റ് മോഡ്: Provides heating. Set desired temperature.
• ഡ്രൈ മോഡ്: വായുവിലെ ഈർപ്പം കുറയ്ക്കുന്നു.
• ഫാൻ മോഡ്: ചൂടാക്കുകയോ തണുപ്പിക്കുകയോ ചെയ്യാതെ വായു സഞ്ചാരം നടത്തുന്നു.
• യാന്ത്രിക മോഡ്: Automatically selects cooling or heating based on the set temperature and ambient room temperature.

Figure 4.2: Illustration of the unit's quick cooling (30 seconds) and powerful heating (1 minute) capabilities from a 65Hz start.

5. പരിപാലനം

Regular maintenance ensures optimal performance, energy efficiency, and longevity of your AUX Mini Split system. Always disconnect power to the unit before performing any maintenance.

എയർ ഫിൽട്ടർ ക്ലീനിംഗ്:

The indoor unit's air filters should be cleaned every two weeks or more frequently depending on usage and air quality. Dirty filters can reduce cooling/heating efficiency and air quality.

1. ഇൻഡോർ യൂണിറ്റിൻ്റെ മുൻ പാനൽ തുറക്കുക.
2. എയർ ഫിൽട്ടറുകൾ സൌമ്യമായി നീക്കം ചെയ്യുക.
3. ഫിൽട്ടറുകൾ ഒരു വാക്വം ക്ലീനർ ഉപയോഗിച്ച് വൃത്തിയാക്കുക അല്ലെങ്കിൽ ചെറുചൂടുള്ള വെള്ളവും നേരിയ ഡിറ്റർജന്റും ഉപയോഗിച്ച് കഴുകുക.
4. Rinse thoroughly and allow them to air dry completely before re-installing. Do not expose to direct sunlight.
5. ഡ്രൈ ഫിൽട്ടറുകൾ വീണ്ടും ഇൻസ്റ്റാൾ ചെയ്ത് മുൻ പാനൽ അടയ്ക്കുക.

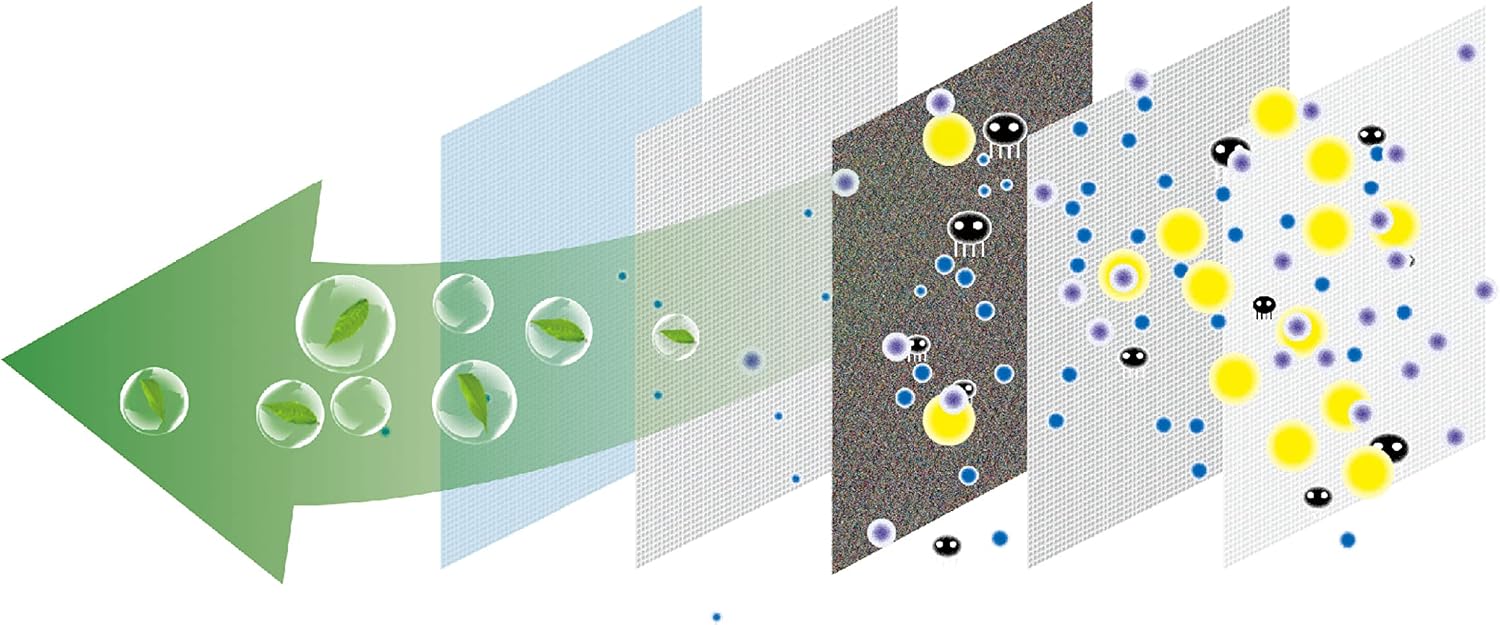

Figure 5.1: Illustration of the multi-layer filtration system, including the anti-fungus bacterial filter, designed to improve air quality.

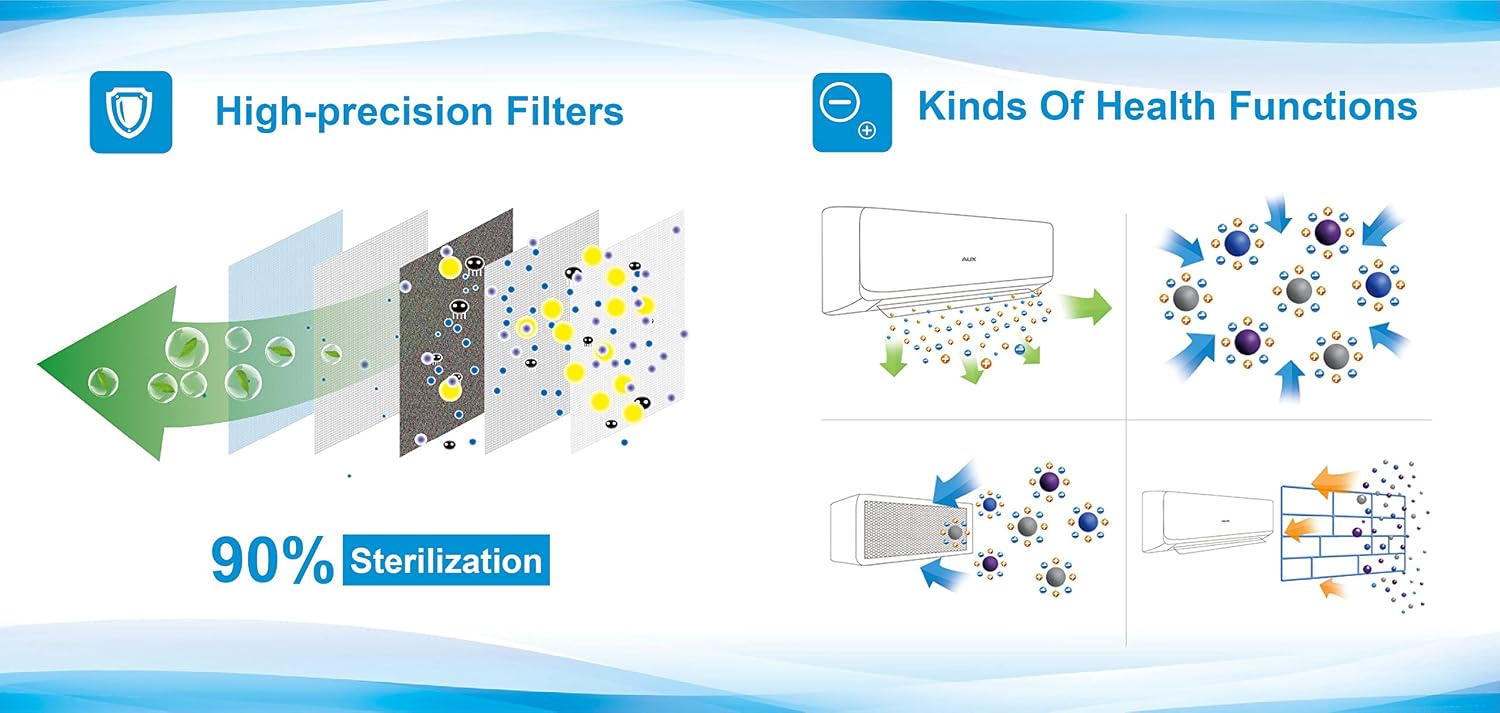

Figure 5.2: Depiction of high-precision filters offering up to 90% sterilization and various health functions for improved indoor air quality.

പൊതുവായ ശുചീകരണം:

• ഇൻഡോർ യൂണിറ്റിന്റെ പുറംഭാഗം മൃദുവായ, ഡി ക്ലീനർ ഉപയോഗിച്ച് തുടയ്ക്കുക.amp തുണി. കഠിനമായ രാസവസ്തുക്കളോ ഉരച്ചിലുകളുള്ള ക്ലീനറുകളോ ഉപയോഗിക്കരുത്.
• Periodically check the outdoor unit for debris (leaves, dirt) obstructing the coils or fan. Carefully remove any obstructions.
• കണ്ടൻസേറ്റ് ഡ്രെയിനേജ് ലൈൻ വ്യക്തമാണെന്നും തടസ്സങ്ങളില്ലെന്നും ഉറപ്പാക്കുക.

പ്രൊഫഷണൽ സേവനം:

It is recommended to have your unit professionally serviced by a qualified HVAC technician at least once a year. This includes checking refrigerant levels, cleaning coils, and inspecting electrical connections.

6. പ്രശ്‌നപരിഹാരം

ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുന്നതിന് മുമ്പ്, ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും പരിശോധിക്കുക:

If the problem persists after attempting these solutions, please contact AUX customer support or a qualified service technician.

7 സ്പെസിഫിക്കേഷനുകൾ

8. വാറൻ്റിയും പിന്തുണയും

For specific warranty details, please refer to the warranty card included with your product packaging or visit the official AUX webസൈറ്റ്. വാറന്റി നിബന്ധനകൾ സാധാരണയായി വാങ്ങിയ തീയതി മുതൽ ഒരു നിശ്ചിത കാലയളവിലേക്ക് നിർമ്മാണ വൈകല്യങ്ങൾ ഉൾക്കൊള്ളുന്നു.

ഉപഭോക്തൃ പിന്തുണ:

If you require technical assistance, have questions about your unit, or need to report a problem, please contact AUX customer support. Have your model number (ASW-H12U3/JIR1D1-US-C) and purchase date ready when contacting support.

നിർമ്മാതാവിനെ ബന്ധപ്പെടുക: Best Houseware Canada Inc, 1600 Derwent Way, Delta, BC V3M 6M5, Canada

ഫോൺ: 866-806-8003

For the most up-to-date contact information and support resources, please visit the official AUX webസൈറ്റ്.
