1. ആമുഖം
This manual provides comprehensive instructions for the proper setup, operation, and maintenance of your CRT SS 7900 V TURBO CB Radio. This transceiver is designed for amateur radio enthusiasts, offering multi-mode operation including AM, FM, LSB, USB, and SSB across the 28.000-29.700 MHz frequency range. Please read this manual thoroughly before using the device to ensure safe and efficient operation.
ചിത്രം 1: മുൻഭാഗം view of the CRT SS 7900 V TURBO CB Radio with its connected microphone.
2. ബോക്സിൽ എന്താണുള്ളത്?
അൺപാക്ക് ചെയ്യുമ്പോൾ, ഇനിപ്പറയുന്ന എല്ലാ ഘടകങ്ങളും നിങ്ങളുടെ പാക്കേജിൽ ഉൾപ്പെടുത്തിയിട്ടുണ്ടെന്ന് ദയവായി പരിശോധിക്കുക:
- CRT SS 7900 V TURBO Radio Station
- Microphone (RJ45 type)
- Mounting bracket and screws for radio station fixation
- Microphone support and screws
- പവർ കേബിൾ
- ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)
Image 2: All included components of the CRT SS 7900 V TURBO CB Radio.
3. സജ്ജീകരണം
3.1 പവർ കണക്ഷൻ
- Ensure the radio is turned off before connecting power.
- Connect the supplied 12V DC power cable to the power input port on the rear of the radio. Observe correct polarity (red to positive, black to negative).
- Connect the other end of the power cable to a stable 12V DC power source capable of supplying sufficient current (e.g., a car battery or a regulated power supply).
3.2 ആന്റിന കണക്ഷൻ
- Connect a suitable 28-29.7 MHz antenna to the 'ANT' (SO-239) connector on the rear panel of the radio.
- Ensure the antenna cable is securely fastened and has a low SWR (Standing Wave Ratio) for optimal performance and to prevent damage to the transceiver.
3.3 മൈക്രോഫോൺ കണക്ഷൻ
- Plug the RJ45 microphone connector into the corresponding port on the front panel of the radio.
- കണക്ഷൻ ദൃഢമാണെന്ന് ഉറപ്പാക്കുക.
3.4 External Speaker/PA Connection (Optional)
- For an external speaker, connect it to the 'EXT.SP' jack on the rear panel.
- For a Public Address (PA) speaker, connect it to the 'PA.SP' jack on the rear panel.
Image 3: Rear panel connections including ANT, DATA, PA.SP, EXT.SP, and Power input.
4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
4.1 അടിസ്ഥാന പ്രവർത്തനം
- പവർ ഓൺ/ഓഫ്: Rotate the 'VOL' (Volume) knob clockwise to turn the radio on. Continue rotating to adjust the listening volume. Rotate counter-clockwise until it clicks to turn off.
- സ്ക്വെൽച്ച് (SQ): Rotate the 'CLAR-SQ' knob clockwise to increase the squelch level, silencing background noise when no signal is present. Rotate counter-clockwise to decrease.
- RF നേട്ടം: Adjust the 'RFG-PWR' knob to control the sensitivity of the receiver. This helps in reducing strong signal interference.
4.2 മോഡ് തിരഞ്ഞെടുക്കൽ
Press the 'MODE' button to cycle through the available transmission modes: AM, FM, LSB, USB, and SSB.
4.3 ഫ്രീക്വൻസി ട്യൂണിംഗ്
Use the main tuning knob (large knob on the right) to adjust the operating frequency. The display will show the current frequency.
4.4 പ്രത്യേക സവിശേഷതകൾ
- റോജർ ബീപ്: Activates an audible tone at the end of your transmission. Press the 'BEEP' button to toggle this feature.
- Noise Blanker (NB) / HI CUT: Press the 'NB/HCUT' button to activate the Noise Blanker for impulse noise reduction or the HI CUT filter for high-frequency noise reduction.
- Automatic Digital Squelch (ASQ): This feature automatically adjusts the squelch level for optimal performance.
- സി.ടി.സി.എസ്.എസ് / ഡി.സി.എസ്: The radio supports 38 CTCSS tones and 104 DCS codes for selective calling. Refer to the full programming manual for detailed setup.
- ചാനൽ സ്കാൻ: Press the 'SCAN' button to initiate channel scanning. The radio will stop on active channels.
- മെമ്മറി ചാനലുകൾ: The radio features 6 memory channels. Use the 'MEM/STOR' button to store and recall frequencies.
- ഇരട്ട വാച്ച്: Allows monitoring of two frequencies simultaneously.
- VOX: വോയ്സ്-ആക്ടിവേറ്റഡ് ട്രാൻസ്മിഷൻ.
- TOT (ടൈം ഔട്ട് ടൈമർ): ആകസ്മികമായ ദീർഘമായ പ്രക്ഷേപണങ്ങൾ തടയുന്നതിന് പ്രക്ഷേപണ ദൈർഘ്യം പരിമിതപ്പെടുത്തുന്നു.

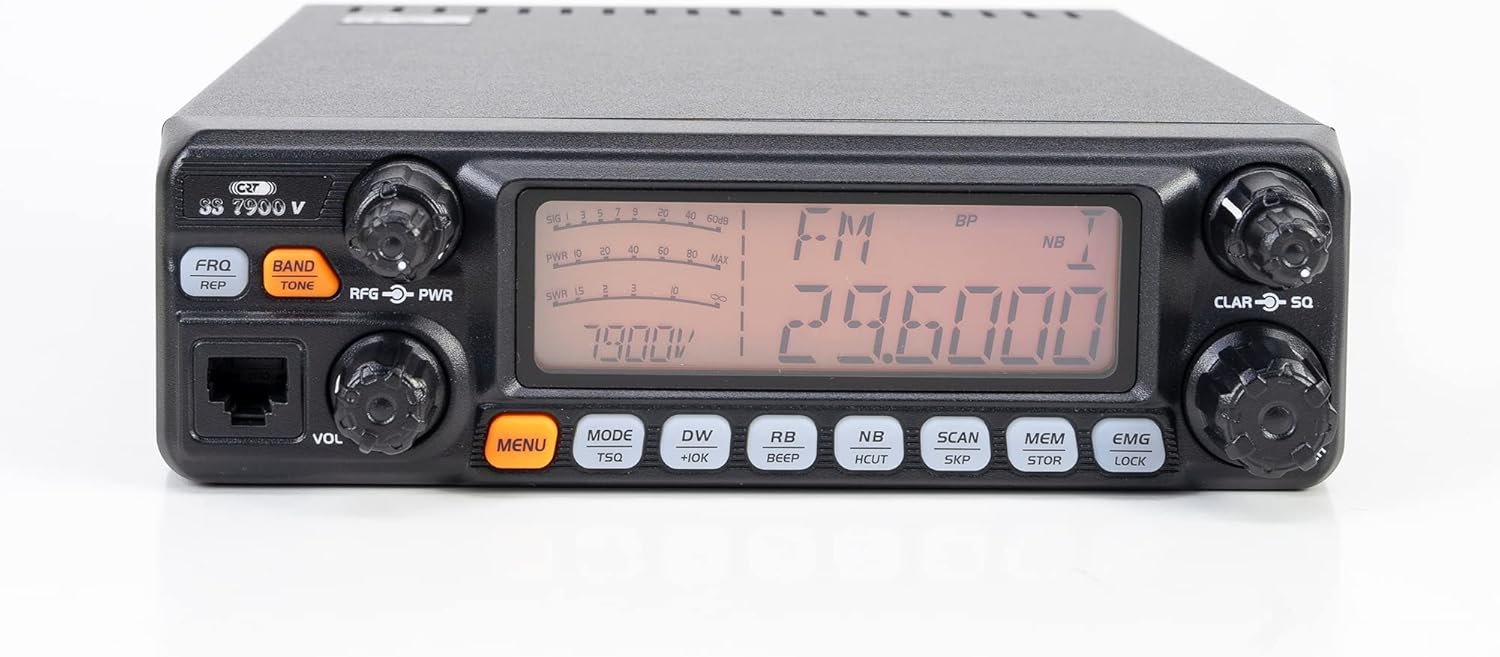

Image 4: Close-up of the front panel displaying controls and the multi-color screen.
5. പരിപാലനം
- വൃത്തിയാക്കൽ: റേഡിയോയുടെ പുറംഭാഗം വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. അബ്രാസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
- പരിസ്ഥിതി: Keep the radio away from excessive dust, moisture, and direct sunlight.
- വെൻ്റിലേഷൻ: Ensure the heatsink on the rear of the unit is not obstructed to allow for proper cooling during operation.
- വൈദ്യുതി വിതരണം: Always use a stable 12V DC power supply. Fluctuations can damage the unit.
6. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ശക്തിയില്ല | Power cable disconnected; Blown fuse; Faulty power supply | Check power cable connection; Replace fuse; Verify power supply output. |
| സ്വീകരണമില്ല | Antenna disconnected; Squelch too high; Incorrect mode selected | Check antenna connection; Adjust squelch (SQ) knob; Verify mode (AM/FM/SSB). |
| മോശം ഓഡിയോ നിലവാരം | Incorrect mode; RF Gain too low/high; Antenna SWR issue | Ensure correct mode for signal; Adjust RF Gain; Check antenna SWR. |
| സംപ്രേഷണം ചെയ്യാൻ കഴിയില്ല | Microphone disconnected; TOT activated; Frequency locked | Check microphone connection; Wait for TOT reset; Unlock frequency if applicable. |
7 സ്പെസിഫിക്കേഷനുകൾ
- Transmission Band Type: AM / FM / LSB / USB
- ഫ്രീക്വൻസി ശ്രേണി: 28.000 - 29.700 മെഗാഹെട്സ്
- മൈക്രോഫോൺ തരം: RJ45
- എമിഷൻ പവർ: 30 W AM / 50 W FM / 60 W SSB
- വൈദ്യുതി വിതരണം: 12V DC
- അളവുകൾ (L x H x D): 200 x 305 x 60 മിമി
- ഭാരം: 1.5 kg (product) / 2.31 kg (item)
- പ്രത്യേക സവിശേഷതകൾ: Dual Watch, Channel Scan, RF Gain, Keypad Lock, Emergency Channels, Roger Beep, Noise Blanker (NB), HI CUT Filter, Clarifier, Multi-color Display, 6 Memory Channels, Programmable, VOX, CTCSS / DCS (38 CTCSS / 104 DCS), Automatic Digital Squelch (ASQ), TOT (Time Out Timer), Key Tone.
- ചാനലുകളുടെ എണ്ണം: 40
- Maximum Talk Range: 30 മൈൽ (ഏകദേശം, സാഹചര്യങ്ങളെ ആശ്രയിച്ചിരിക്കുന്നു)
- ജല പ്രതിരോധ നില: വാട്ടർ റെസിസ്റ്റൻ്റ് അല്ല
8. വാറൻ്റിയും പിന്തുണയും
For warranty information and technical support, please refer to the documentation provided with your purchase or contact your authorized CRT dealer. Keep your proof of purchase for warranty claims.
