1. ആമുഖം
Thank you for choosing the VESTAR 1.5 Ton 3 Star Split Air Conditioner. This manual provides essential information for the safe and efficient operation, installation, and maintenance of your new air conditioning unit. Please read this manual thoroughly before using the appliance and retain it for future reference.
2 പ്രധാനപ്പെട്ട സുരക്ഷാ വിവരങ്ങൾ
ഉപയോക്താവിന് അല്ലെങ്കിൽ മറ്റ് ആളുകൾക്കും വസ്തുവകകൾക്കും കേടുപാടുകൾ സംഭവിക്കാതിരിക്കാൻ, ഇനിപ്പറയുന്ന നിർദ്ദേശങ്ങൾ പാലിക്കണം. നിർദ്ദേശങ്ങൾ അവഗണിക്കുന്നതിനാൽ തെറ്റായ പ്രവർത്തനം ദോഷമോ നാശമോ ഉണ്ടാക്കാം.
- അംഗീകൃത ഉദ്യോഗസ്ഥർ മാത്രമേ ഇൻസ്റ്റാളേഷൻ നടത്താവൂ.
- Ensure the power supply matches the rating label.
- എയർ ഇൻലെറ്റ്/ഔട്ട്ലെറ്റിൽ വിരലുകളോ വസ്തുക്കളോ കയറ്റരുത്.
- യൂണിറ്റ് സ്വയം നന്നാക്കാൻ ശ്രമിക്കരുത്. യോഗ്യതയുള്ള സേവന ഉദ്യോഗസ്ഥരെ ബന്ധപ്പെടുക.
- കുട്ടികളിൽ നിന്ന് റിമോട്ട് കൺട്രോൾ സൂക്ഷിക്കുക.
- Clean filters regularly for optimal performance.
3. പാക്കേജ് ഉള്ളടക്കം
അൺപാക്ക് ചെയ്യുമ്പോൾ, ഇനിപ്പറയുന്ന എല്ലാ ഇനങ്ങളും ഉൾപ്പെടുത്തിയിട്ടുണ്ടെന്ന് ദയവായി ഉറപ്പാക്കുക:
- 1 ഇൻഡോർ യൂണിറ്റ്
- 1 ഔട്ട്ഡോർ യൂണിറ്റ്
- 1 വിദൂര നിയന്ത്രണം
- ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)
- വാറൻ്റി കാർഡ്
- 3m Interconnecting Pipe
4. ഉൽപ്പന്നം കഴിഞ്ഞുview
The VESTAR 1.5 Ton 3 Star Split AC consists of an indoor unit and an outdoor unit, designed for efficient cooling and air purification.
ചിത്രം 4.1: ഫ്രണ്ട് view of the VESTAR 1.5 Ton Split AC Indoor Unit. This unit houses the evaporator coil, fan, and control electronics, designed for quiet operation and efficient air distribution.

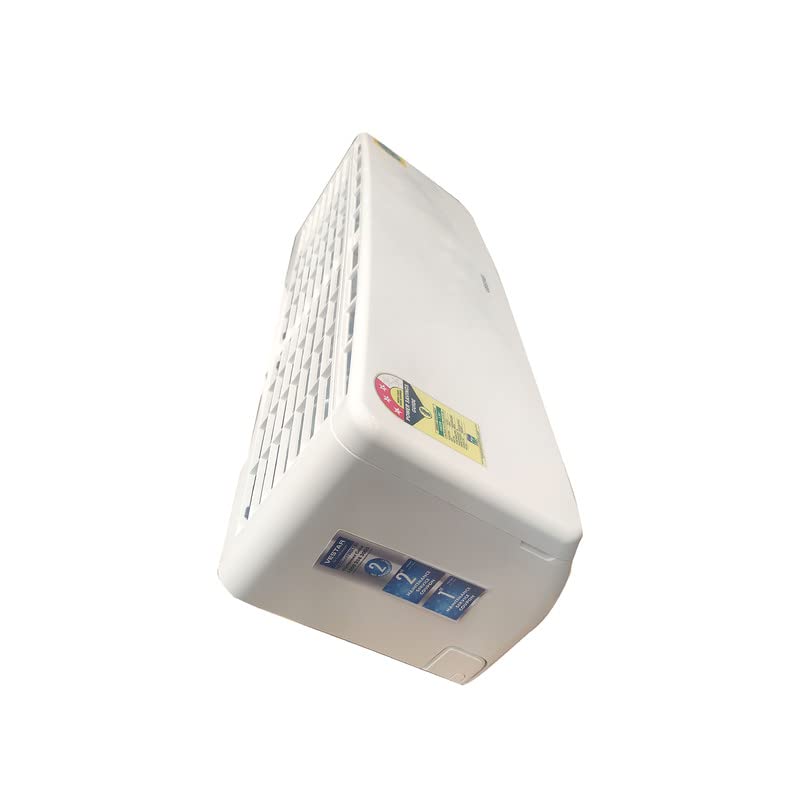

ചിത്രം 4.2: വശം view of the VESTAR 1.5 Ton Split AC Indoor Unit, showing its compact design and air intake vents.

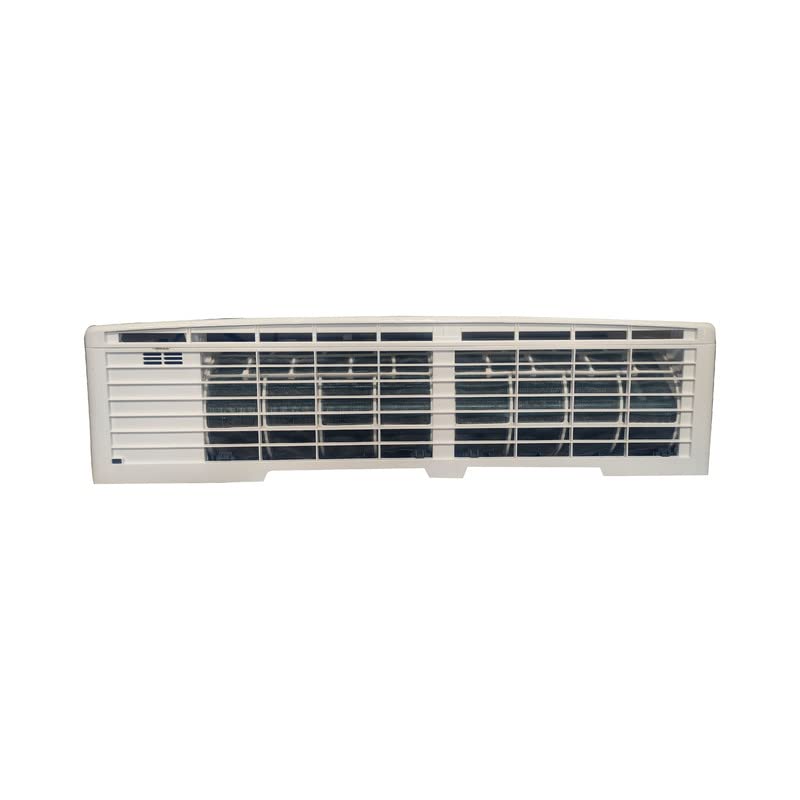

ചിത്രം 4.3: താഴെ view of the VESTAR 1.5 Ton Split AC Indoor Unit, illustrating the air outlet and louvers for directing airflow.

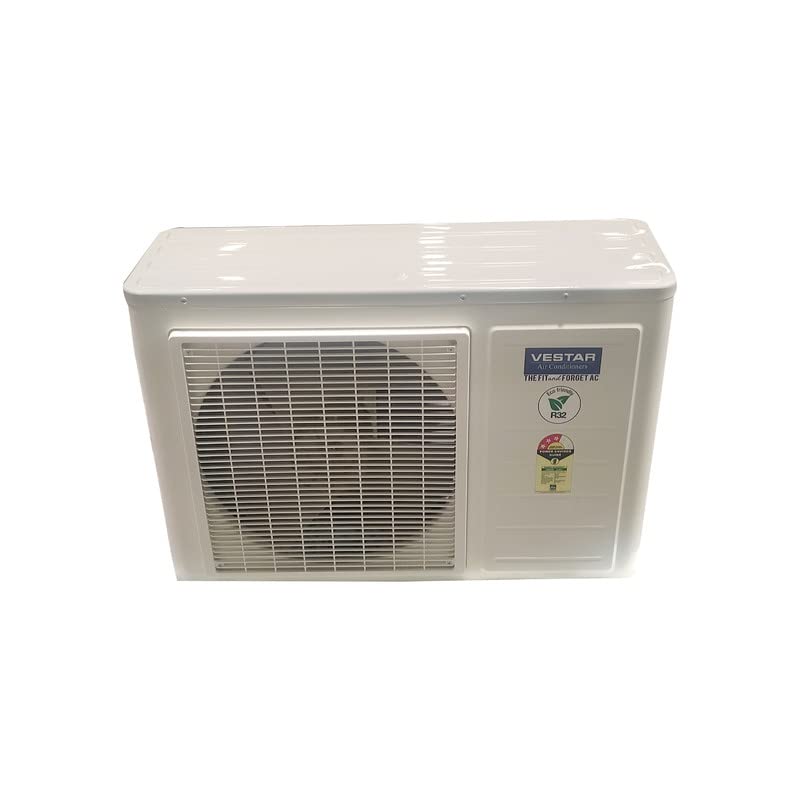

ചിത്രം 4.4: The VESTAR 1.5 Ton Split AC Outdoor Unit. This unit contains the compressor and condenser coil, responsible for dissipating heat to the outside environment.
5. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
Installation of this split air conditioner requires specialized tools and knowledge. It is strongly recommended that installation be performed by a qualified and certified technician to ensure proper functioning, safety, and warranty validity.
5.1 പ്രീ-ഇൻസ്റ്റലേഷൻ പരിശോധനകൾ
- Ensure the installation site for both indoor and outdoor units is suitable and meets clearance requirements.
- Verify that the electrical supply meets the unit's specifications (230 Volts, 1320 Watts).
- എല്ലാ പാക്കേജ് ഉള്ളടക്കങ്ങളും ഉണ്ടെന്നും കേടുപാടുകൾ സംഭവിച്ചിട്ടില്ലെന്നും ഉറപ്പാക്കുക.
5.2 Professional Installation Steps (Overview)
- Mounting the indoor unit on a sturdy wall.
- Installing the outdoor unit on a stable, level surface with adequate ventilation.
- Connecting the refrigerant pipes (3m interconnecting pipe included) between the indoor and outdoor units.
- Establishing electrical connections safely.
- Draining pipe installation for condensate water.
- Vacuuming and charging the refrigerant system.
- ശരിയായ പ്രവർത്തനത്തിനായി യൂണിറ്റ് പരിശോധിക്കുന്നു.
Refer to the detailed installation guide provided to the technician for specific instructions.
6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Your VESTAR AC is controlled via the included remote control. Ensure batteries are correctly inserted.
6.1 വിദൂര നിയന്ത്രണ പ്രവർത്തനങ്ങൾ
- പവർ ബട്ടൺ: യൂണിറ്റ് ഓണാക്കുകയോ ഓഫാക്കുകയോ ചെയ്യുന്നു.
- മോഡ് ബട്ടൺ: Cycles through operating modes: Cool, Dry, Fan, Heat (if applicable), Auto.
- താപനില കൂടുകയോ കുറയുകയോ ചെയ്യുക: ആവശ്യമുള്ള താപനില ക്രമീകരിക്കുന്നു.
- ഫാൻ വേഗത: ഫാൻ വേഗത (ഓട്ടോ, ലോ, മീഡിയം, ഹൈ) തിരഞ്ഞെടുക്കുന്നു.
- സ്വിംഗ് ബട്ടൺ: Controls the vertical louver movement.
- Eco/Power Saving Mode: ഊർജ്ജ സംരക്ഷണ പ്രവർത്തനം സജീവമാക്കുന്നു.
- ടൈമർ പ്രവർത്തനം: Sets the unit to turn ON/OFF automatically after a set period.
- സ്ലീപ്പ് മോഡ്: സുഖകരമായ ഉറക്കത്തിനായി താപനിലയും ഫാൻ വേഗതയും ക്രമീകരിക്കുന്നു.
6.2 ഓപ്പറേറ്റിംഗ് മോഡുകൾ
- രസകരമായ മോഡ്: തണുപ്പിക്കൽ നൽകുന്നു. ആവശ്യമുള്ള താപനിലയും ഫാൻ വേഗതയും സജ്ജമാക്കുക.
- ഡ്രൈ മോഡ്: മുറിയിലെ ഈർപ്പം കുറയ്ക്കുന്നു.
- ഫാൻ മോഡ്: തണുപ്പിക്കാതെയും ചൂടാക്കാതെയും വായു പ്രചരിക്കുന്നു.
- Eco/Power Saving Mode: Optimizes operation to reduce energy consumption while maintaining comfort.
7. പരിപാലനം
Regular maintenance ensures optimal performance and extends the lifespan of your VESTAR AC unit.
7.1 എയർ ഫിൽറ്റർ ക്ലീനിംഗ്
Clean the air filters every two weeks, or more frequently if the unit is used heavily or in dusty environments.
- യൂണിറ്റിലേക്കുള്ള വൈദ്യുതി വിതരണം ഓഫാക്കുക.
- ഇൻഡോർ യൂണിറ്റിൻ്റെ മുൻ പാനൽ തുറക്കുക.
- എയർ ഫിൽട്ടറുകൾ നീക്കം ചെയ്യുക.
- ഫിൽട്ടറുകൾ ചെറുചൂടുള്ള വെള്ളവും നേരിയ ഡിറ്റർജന്റും ഉപയോഗിച്ച് കഴുകുക. നന്നായി കഴുകുക.
- Allow filters to dry completely in a shaded area before re-installing.
- മുൻ പാനൽ അടയ്ക്കുക.
7.2 സെൽഫ്-ക്ലീൻ ഫംഗ്ഷൻ
The unit features a self-clean function to prevent mold and bacteria growth on the evaporator coil. Refer to your remote control manual for instructions on activating this feature.
7.3 പ്രൊഫഷണൽ സർവീസിംഗ്
It is recommended to have your AC unit professionally serviced at least once a year by a qualified technician. This includes checking refrigerant levels, cleaning coils, and inspecting electrical connections.
8. പ്രശ്നപരിഹാരം
സേവനവുമായി ബന്ധപ്പെടുന്നതിന് മുമ്പ്, ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങൾ പരിശോധിക്കുക:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| യൂണിറ്റ് ഓണാക്കുന്നില്ല. | No power supply; remote control batteries dead. | Check circuit breaker; replace remote control batteries. |
| അപര്യാപ്തമായ തണുപ്പിക്കൽ. | Dirty air filters; blocked outdoor unit; room too large; windows/doors open. | Clean air filters; clear obstructions from outdoor unit; close windows/doors. |
| അസാധാരണമായ ശബ്ദം. | Loose parts; foreign object in fan; unit not level. | Turn off unit and inspect; ensure unit is level. If noise persists, contact service. |
| ഇൻഡോർ യൂണിറ്റിൽ നിന്നുള്ള വെള്ളം ചോർച്ച. | Blocked drain pipe; improper installation. | Check and clear drain pipe; contact installer for inspection. |
If the problem persists after attempting these solutions, please contact VESTAR customer support.
9 സാങ്കേതിക സവിശേഷതകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| ബ്രാൻഡ് | വെസ്റ്റാർ |
| മോഡൽ | VASKD183FEZ3H |
| ശേഷി | 1.5 ടൺ |
| ഊർജ്ജ കാര്യക്ഷമത | 3 Star BEE Rating |
| വാർഷിക ഊർജ്ജ ഉപഭോഗം | 1320 കിലോവാട്ട് മണിക്കൂർ |
| ശബ്ദ നില (ഇൻഡോർ യൂണിറ്റ്) | 39 ഡെസിബെൽ |
| ഇൻസ്റ്റലേഷൻ തരം | സ്പ്ലിറ്റ് സിസ്റ്റം |
| പ്രത്യേക സവിശേഷതകൾ | Air Purification Filter, Dust Filter, Hidden Display, Eco/Power Saving Mode, Self Clean, Coated Fins, Two-way Drain |
| നിറം | വെള്ള |
| കൺട്രോൾ കൺസോൾ | റിമോട്ട് കൺട്രോൾ |
| വാല്യംtage | 230 വോൾട്ട് |
| വാട്ട്tage | 1320 വാട്ട്സ് |
| മെറ്റീരിയൽ | 100% Copper Coil |
| ഉൽപ്പന്ന അളവുകൾ (ഇൻഡോർ യൂണിറ്റ്) | 32D x 92W x 24H സെന്റീമീറ്ററുകൾ |
| ആദ്യ തീയതി ലഭ്യമാണ് | 11 മാർച്ച് 2023 |
10. വാറൻ്റിയും പിന്തുണയും
10.1 വാറൻ്റി വിവരങ്ങൾ
Your VESTAR 1.5 Ton 3 Star Split AC comes with a 1 വർഷത്തെ വാറൻ്റി from the date of purchase. Please refer to the included Warranty Card for detailed terms and conditions, including coverage and exclusions.
Keep your purchase receipt and warranty card in a safe place as proof of purchase is required for warranty claims.
10.2 ഉപഭോക്തൃ പിന്തുണ
For technical assistance, service requests, or any questions regarding your VESTAR AC, please contact VESTAR customer support:
- Webസൈറ്റ്: www.vestar.in
- ഇമെയിൽ: support@vestar.in
- ഫോൺ: 1800-XXX-XXXX (Toll-Free)
When contacting support, please have your model number (VASKD183FEZ3H) and purchase date ready.
