1. ആമുഖം
This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your ABAC HANDY Portable Oil-Free Air Compressor. Please read this manual thoroughly before using the compressor and retain it for future reference. This compressor is designed for hobby use, suitable for tasks such as inflating tires, balls, and air mattresses.

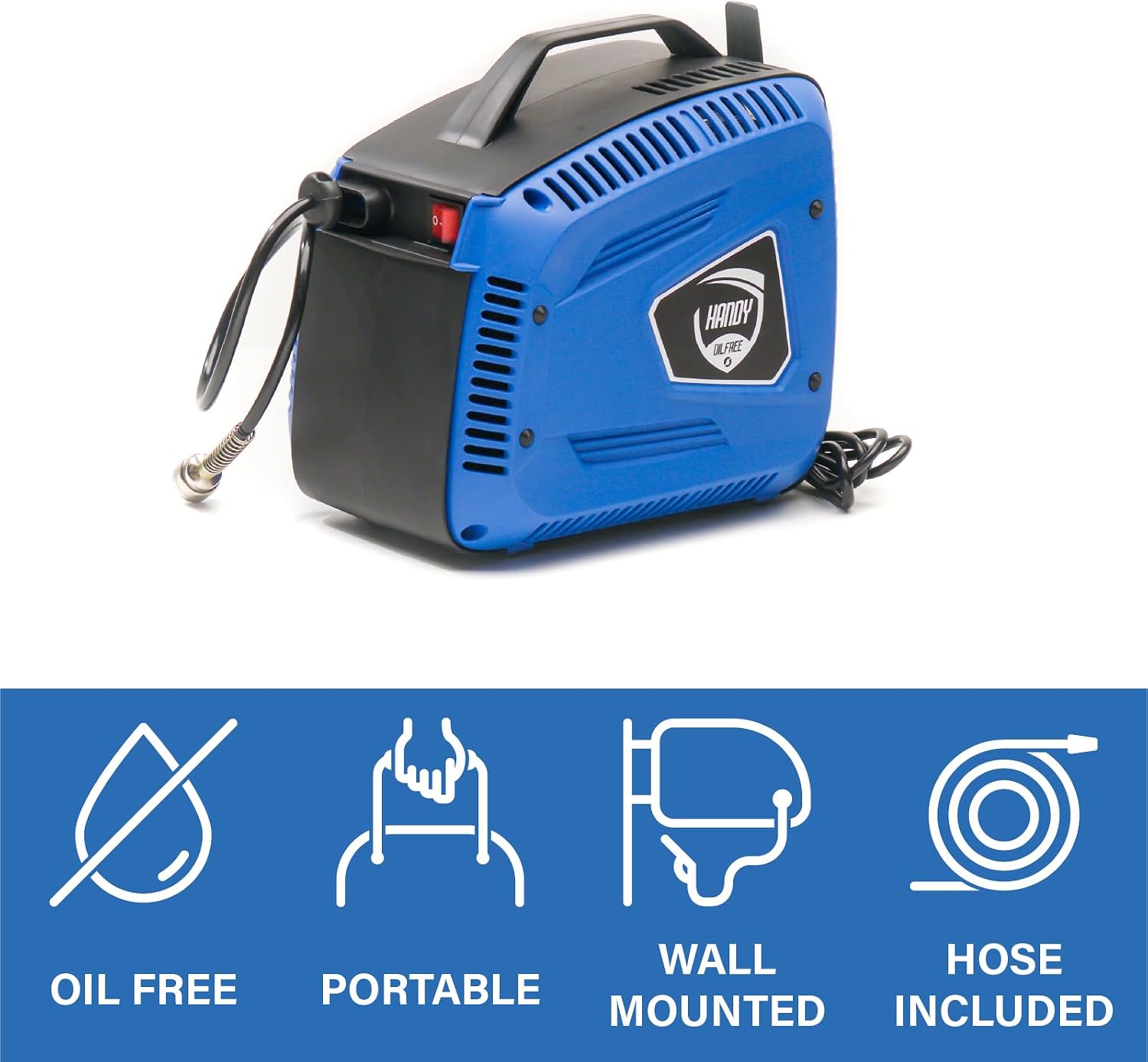

The ABAC HANDY compressor is a compact and portable unit, featuring an ergonomic handle for easy transport and a design that allows for wall mounting in a fixed location. It operates on a 230V power supply, delivering 160 liters per minute of air intake capacity and a maximum pressure of 8 bar.
2 സുരക്ഷാ വിവരങ്ങൾ
WARNING: Read all safety warnings, instructions, illustrations, and specifications provided with this air compressor. Failure to follow all instructions listed below may result in electric shock, fire, and/or serious injury.
- ഇലക്ട്രിക്കൽ സുരക്ഷ: Ensure the power supply matches the compressor's requirements (230V). Do not operate the compressor in wet conditions or near flammable liquids or gases. Always disconnect the power plug from the outlet before performing any adjustments, changing accessories, or storing the compressor.
- വ്യക്തിഗത സുരക്ഷ: Always wear appropriate personal protective equipment (PPE) such as safety glasses or goggles to protect against compressed air and flying debris. Do not direct compressed air at people or animals.
- പ്രവർത്തന പരിസ്ഥിതി: Use the compressor in a well-ventilated area. Keep children and bystanders away while operating the compressor. The compressor produces a noise level of 97 dB(A), so hearing protection is recommended during prolonged use.
- പരിപാലനം: Regularly inspect the compressor for damage. Do not operate a damaged compressor. Refer to the maintenance section for proper care.
- സമ്മർദ്ദം: Do not exceed the maximum operating pressure of 8 bar. Always check the pressure requirements of the item being inflated or the tool being used.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
The ABAC HANDY Portable Air Compressor is designed for convenience and efficiency. Key features include:

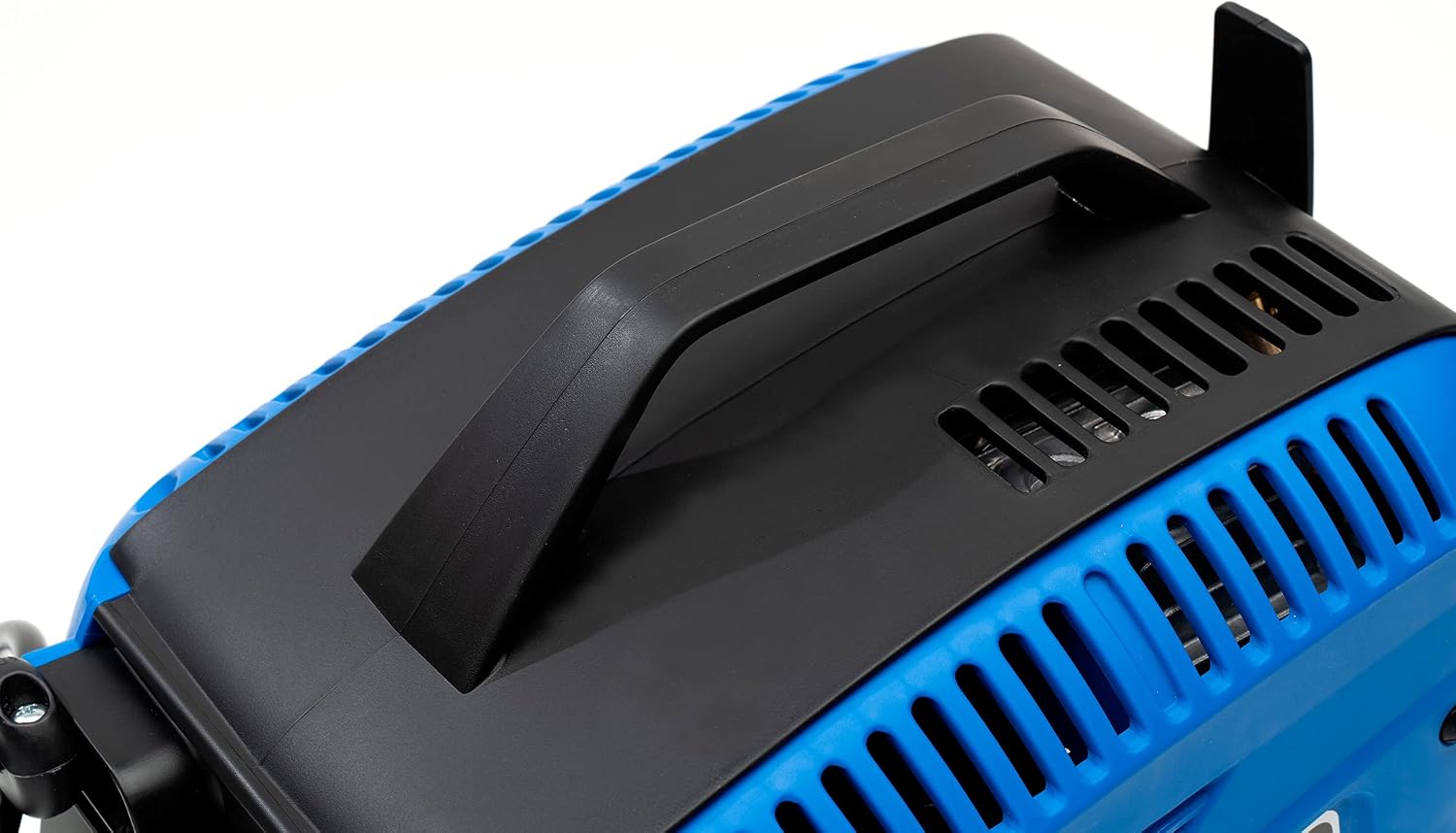

- പോർട്ടബിൾ ഡിസൈൻ: Equipped with an ergonomic handle for easy transport.
- എണ്ണ രഹിത പ്രവർത്തനം: Requires no oil, ensuring clean compressed air and minimal maintenance.
- വാൾ മൗണ്ടബിൾ: Can be fixed to a wall for stationary use, saving floor space.
- Integrated Inflation Gun: Includes a pistol-grip inflation gun for immediate use.
- ശക്തമായ പ്രകടനം: 1.5 HP motor, 160 l/min air intake, 8 bar maximum pressure.
ഘടകങ്ങൾ
4. സജ്ജീകരണം
Before initial use, ensure the compressor is placed on a stable, level surface or securely mounted to a wall.
4.1 പ്രാരംഭ പ്ലേസ്മെന്റ്
- Unpack the compressor and all accessories.
- Place the compressor in a clean, dry, and well-ventilated area.
- Ensure the power cord can reach a suitable 230V outlet without strain.
4.2 വാൾ മൗണ്ടിംഗ് (ഓപ്ഷണൽ)
The ABAC HANDY compressor can be wall-mounted for convenient storage and use. A wall bracket is typically included or available separately.
- Select a sturdy wall location capable of supporting the compressor's weight (6.1 kg) plus any accessories.
- Using appropriate fasteners for your wall type, securely attach the wall bracket.
- Carefully lift the compressor and slide it onto the wall bracket until it is firmly seated.
4.3 കണക്റ്റിംഗ് ആക്സസറികൾ
The compressor comes with an integrated inflation gun. To connect it:
- കംപ്രസ്സർ ഓഫാക്കിയിട്ടുണ്ടെന്നും പ്ലഗ് ഊരിവെച്ചിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
- Connect the quick-connect fitting of the inflation gun to the compressor's air outlet. Push firmly until it clicks into place.
- To disconnect, pull back the collar on the compressor's air outlet and pull the fitting out.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Follow these steps for safe and effective operation of your ABAC HANDY air compressor.
5.1 അടിസ്ഥാന പ്രവർത്തനം
- പവർ ബന്ധിപ്പിക്കുക: Plug the compressor's power cord into a grounded 230V electrical outlet.
- ആക്സസറി ഘടിപ്പിക്കുക: Connect the desired air tool or inflation accessory (e.g., the included inflation gun) to the compressor's air outlet.
- ഓൺ ചെയ്യുക: Flip the power switch to the "ON" position. The compressor will start to build pressure.
- ഉപയോഗിക്കുക: Operate your air tool or inflation accessory as needed. The compressor will automatically cycle on and off to maintain pressure.
- ഓഫ് ചെയ്യുക: When finished, flip the power switch to the "OFF" position and unplug the compressor.
5.2 Inflating Tires/Objects
When inflating tires or other objects, always refer to the manufacturer's recommended pressure settings.
- Connect the inflation gun to the compressor and turn on the compressor.
- Attach the inflation gun's nozzle to the valve stem of the item to be inflated.
- Press the trigger on the inflation gun to release air. Monitor the pressure gauge on the inflation gun to reach the desired pressure.
- Release the trigger to stop airflow. Disconnect the nozzle from the valve stem.
- Turn off and unplug the compressor when done.
6. പരിപാലനം
The ABAC HANDY is an oil-free compressor, which simplifies maintenance. However, regular checks are still important for optimal performance and longevity.
6.1 പൊതു പരിപാലനം
- വൃത്തിയാക്കൽ: Keep the compressor clean and free from dust and debris. Use a dry cloth to wipe down the exterior. Do not use solvents or abrasive cleaners.
- എയർ വെൻ്റുകൾ: Ensure the air vents are clear and unobstructed to prevent overheating.
- പവർ കോർഡ്: Inspect the power cord for any signs of damage (cuts, fraying). Do not use if damaged.
- Air Hose/Fittings: Check the air hose and fittings for leaks or damage. Replace if necessary.
WARNING: Always unplug the compressor from the power source before performing any maintenance or cleaning.
7. പ്രശ്നപരിഹാരം
This section addresses common issues you might encounter with your ABAC HANDY air compressor.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| കംപ്രസർ ആരംഭിക്കുന്നില്ല. | വൈദ്യുതി വിതരണം ഇല്ല. പവർ സ്വിച്ച് ഓഫ് ആണ്. താപ ഓവർലോഡ് സജീവമാക്കി. | വൈദ്യുതി കണക്ഷനും ഔട്ട്ലെറ്റും പരിശോധിക്കുക. Turn power switch to "ON". Allow compressor to cool down for 15-20 minutes, then restart. |
| കംപ്രസ്സർ തുടർച്ചയായി പ്രവർത്തിക്കുന്നു അല്ലെങ്കിൽ വളരെ ഇടയ്ക്കിടെ സൈക്കിൾ ചെയ്യുന്നു. | Air leak in hose or fittings. അമിതമായ വായു ആവശ്യം. | Check all connections for leaks and tighten or replace components as needed. Ensure the air tool or application is not exceeding the compressor's capacity. |
| കുറഞ്ഞ വായു മർദ്ദം അല്ലെങ്കിൽ അപര്യാപ്തമായ വായുസഞ്ചാരം. | വായു ചോർച്ച. Clogged air filter (if applicable). Compressor motor issue. | എയർ ചോർച്ച പരിശോധിക്കുക. എയർ ഫിൽട്ടർ വൃത്തിയാക്കുക അല്ലെങ്കിൽ മാറ്റിസ്ഥാപിക്കുക. പ്രശ്നം നിലനിൽക്കുകയാണെങ്കിൽ, ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുക. |
| അസാധാരണമായ ശബ്ദം അല്ലെങ്കിൽ വൈബ്രേഷൻ. | അയഞ്ഞ ഘടകങ്ങൾ. ആന്തരിക മെക്കാനിക്കൽ പ്രശ്നം. | Inspect for and tighten any loose screws or parts. Discontinue use and contact customer support if noise persists. |
If you encounter a problem not listed here or if the suggested solutions do not resolve the issue, please contact ABAC customer support.
8 സ്പെസിഫിക്കേഷനുകൾ
Technical specifications for the ABAC HANDY Portable Oil-Free Air Compressor.
| സ്പെസിഫിക്കേഷൻ | മൂല്യം |
|---|---|
| മോഡൽ നമ്പർ | 1129981171 |
| നിർമ്മാതാവ് | എബിഎസി |
| ശക്തി | 1.5 HP (1.1 Kilowatt) |
| വാല്യംtage | 230 വോൾട്ട് |
| Ampഉന്മേഷം | 5.3 എ |
| പരമാവധി മർദ്ദം | 8 ബാർ |
| Air Delivery Capacity | മിനിറ്റിൽ 160 ലിറ്റർ |
| ശബ്ദ നില | 97 ഡെസിബെൽ |
| അളവുകൾ (L x W x H) | 29.5 x 21.5 x 29 സെ.മീ |
| ഭാരം | 6.1 കിലോഗ്രാം |
| പ്രത്യേക ഫീച്ചർ | എണ്ണ രഹിത |
| ശുപാർശ ചെയ്യുന്ന ഉപയോഗങ്ങൾ | Airbrushing, Tire Inflation, Blow Cleaning |
| ഉൾപ്പെടുത്തിയ ഘടകങ്ങൾ | User Manual, Inflation Gun |
9. വാറൻ്റിയും പിന്തുണയും
For detailed warranty information and customer support, please refer to the warranty card included with your product or visit the official ABAC webസൈറ്റ്. ഏതെങ്കിലും വാറന്റി ക്ലെയിമുകൾക്ക് വാങ്ങിയതിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
If you require technical assistance or have questions regarding your ABAC HANDY Portable Air Compressor, please contact ABAC customer service through their official channels.
