ABAC EASE-AIR 50V Vertical Oil-Free Air Compressor User Manual

1. ആമുഖം

Thank you for choosing the ABAC EASE-AIR 50V Vertical Oil-Free Air Compressor. This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your new compressor. Please read this manual thoroughly before operating the unit and keep it for future reference.

The ABAC EASE-AIR 50V is a versatile and powerful 2 HP portable compressor, designed for various applications such as inflation, blowing, cleaning, simple painting, nailing, and stapling. Featuring a 50-liter air tank and a maximum pressure of 10 bar, it delivers an air intake of 220 l/min. Its oil-free design ensures clean compressed air and simplifies maintenance. The vertical configuration, combined with wheels and an ergonomic handle, allows for easy movement and space-saving storage in garages or workshops.

Figure 1: ABAC EASE-AIR 50V Vertical Air Compressor highlighting key features.

2 സുരക്ഷാ വിവരങ്ങൾ

Always observe basic safety precautions when using electrical appliances to reduce the risk of fire, electric shock, and personal injury. Failure to follow these instructions may result in serious injury or property damage.

• എല്ലാ നിർദ്ദേശങ്ങളും വായിക്കുക: Familiarize yourself with the compressor's operation and safety guidelines.
• ഇലക്ട്രിക്കൽ സുരക്ഷ: Ensure the power supply matches the compressor's requirements (230V). Do not operate in wet conditions or with damaged cords.
• വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ (PPE): Always wear safety glasses or goggles. Hearing protection is recommended due to the operating noise level (97 dB).
• വെൻ്റിലേഷൻ: കംപ്രസ്സർ അമിതമായി ചൂടാകുന്നത് തടയാൻ നന്നായി വായുസഞ്ചാരമുള്ള സ്ഥലത്ത് പ്രവർത്തിപ്പിക്കുക.
• പ്രഷർ റിലീസ്: Always release air pressure from the tank before performing maintenance or moving the unit.
• കുട്ടികളും കാഴ്ചക്കാരും: ഓപ്പറേറ്റിങ് കംപ്രസ്സറിൽ നിന്ന് കുട്ടികളെയും കാഴ്ചക്കാരെയും അകറ്റി നിർത്തുക.
• സ്ഥിരതയുള്ള ഉപരിതലം: Place the compressor on a stable, level surface to prevent tipping.
• ചൂടുള്ള പ്രതലങ്ങൾ: The compressor motor and pump can become hot during operation. Avoid contact.

3. ഉൽപ്പന്ന ഘടകങ്ങൾ

The ABAC EASE-AIR 50V compressor is designed for user-friendly operation and mobility. Key components include:

• എയർ ടാങ്ക് (50 ലിറ്റർ): കംപ്രസ് ചെയ്ത വായു സംഭരിക്കുന്നു.
• Motor (2 HP): Powers the compressor pump.
• പ്രഷർ റെഗുലേറ്റർ: ഔട്ട്പുട്ട് വായു മർദ്ദം ക്രമീകരിക്കാൻ അനുവദിക്കുന്നു.
• പ്രഷർ ഗേജ്: Displays the current tank pressure and regulated output pressure.
• Universal Quick Coupler: For easy connection of air tools and hoses.
• എർഗണോമിക് ഹാൻഡിൽ: For comfortable transport.
• ചക്രങ്ങൾ: Facilitate mobility.
• റബ്ബർ അടി: Provide stability and vibration absorption.
• വാൽവ് കളയുക: ഈർപ്പം നീക്കം ചെയ്യുന്നതിനായി ടാങ്കിന്റെ അടിയിൽ സ്ഥിതിചെയ്യുന്നു.

Figure 2: Control panel with pressure gauge and regulator.

Figure 3: Base with wheels, rubber feet, and drain valve.

4. സജ്ജീകരണ നിർദ്ദേശങ്ങൾ

1. അൺപാക്ക് ചെയ്യുന്നു: കംപ്രസ്സർ അതിന്റെ പാക്കേജിംഗിൽ നിന്ന് ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക. ഷിപ്പിംഗ് കേടുപാടുകൾ ഉണ്ടോ എന്ന് പരിശോധിക്കുക.
2. പ്ലേസ്മെൻ്റ്: Position the compressor on a firm, level surface in a clean, well-ventilated area. Ensure adequate space around the unit for air circulation. The rubber feet will help absorb vibrations and ensure stability.
3. മൊബിലിറ്റി: The integrated wheels and ergonomic handle allow for easy movement. Simply tilt the compressor and roll it to your desired location.


Figure 4: Moving the compressor.

4. പവർ കണക്ഷൻ: Connect the power cord to a grounded 230V electrical outlet. Ensure the power switch on the compressor is in the 'OFF' position before plugging it in.
5. എയർ ടൂളുകൾ ബന്ധിപ്പിക്കുന്നു: Attach your desired pneumatic tool or air hose to the universal quick coupler. Ensure a secure connection.

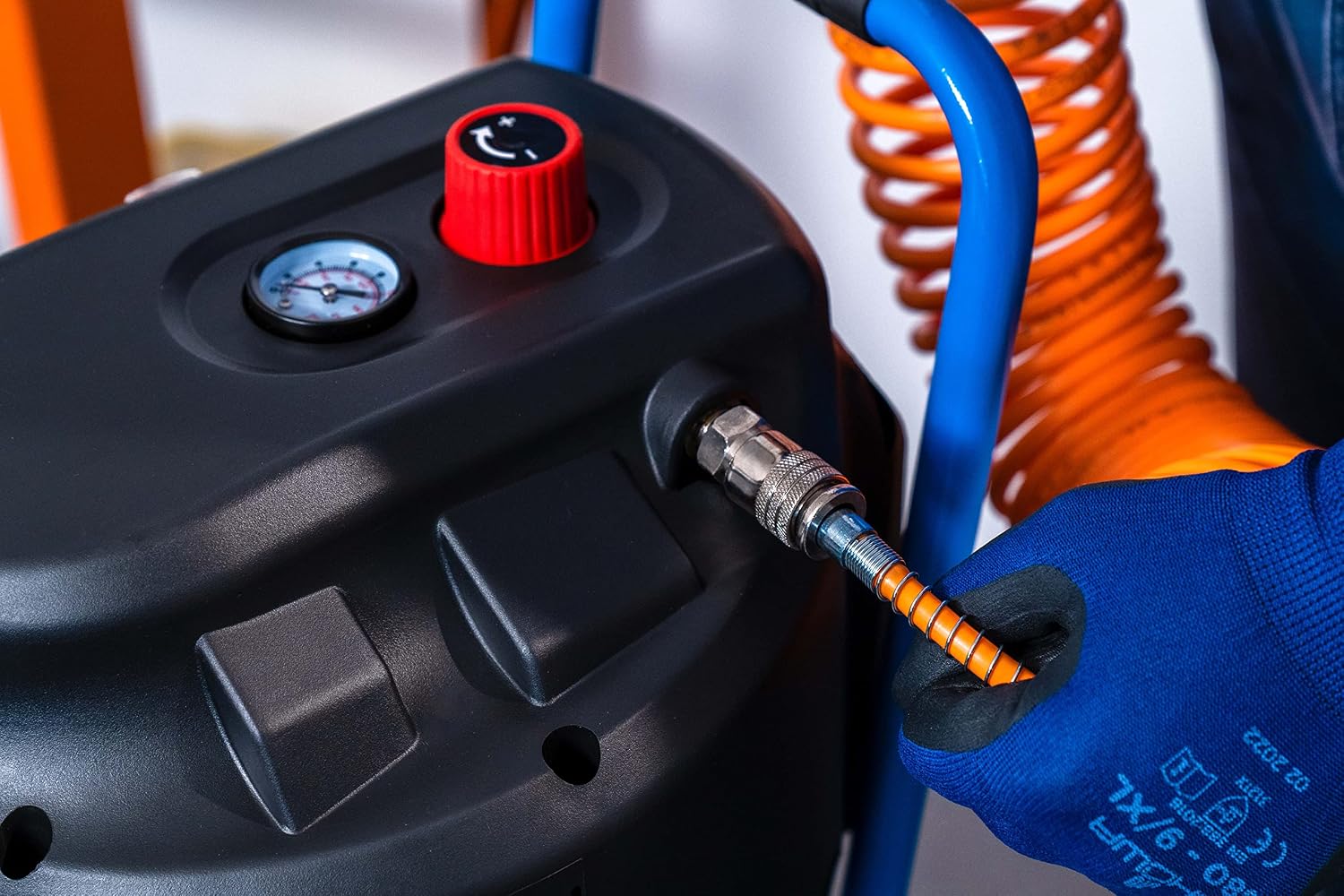

Figure 5: Connecting an air hose.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

1. പവർ ഓൺ: Flip the power switch to the 'ON' position. The compressor will begin to fill the air tank. Monitor the pressure gauge.
2. സമ്മർദ്ദ ക്രമീകരണം: Once the tank reaches maximum pressure (10 bar), the motor will stop. Use the pressure regulator knob to set the desired output pressure for your specific application. The output pressure will be indicated on the secondary gauge (if present) or by observing the tool's performance.
3. എയർ ടൂളുകൾ ഉപയോഗിക്കുന്നു: With the air tool connected and pressure adjusted, you can begin your task. The compressor will automatically restart when the tank pressure drops below a preset level.


Figure 6: Operating an air tool.

4. അപേക്ഷകൾ: The EASE-AIR 50V is suitable for various tasks, including:
• Inflating tires, sports equipment, etc.


Figure 7: Inflating a tire.

• Blowing dust and debris.
• Cleaning surfaces.
• Simple spray painting.
• Nailing and stapling with appropriate pneumatic tools.
5. പവർ ഓഫ്: When finished, turn the power switch to 'OFF'. Disconnect the air tool and release any remaining pressure from the tank by opening the drain valve or using an air tool until the pressure gauge reads zero.

6. പരിപാലനം

Regular maintenance ensures the longevity and optimal performance of your compressor. Always disconnect the power supply and release all air pressure before performing any maintenance.

• Drain the Air Tank (Daily/After Each Use): Moisture accumulates in the air tank. To prevent rust and ensure clean air, open the drain valve at the bottom of the tank to release condensed water. Close the valve securely afterward.
• Oil-Free Design: This compressor features an oil-free pump, eliminating the need for oil changes or lubrication. This simplifies maintenance significantly.
• Clean Air Filter (Periodically): Check the air filter for dust and debris. Clean or replace it as necessary to ensure proper airflow to the pump.
• പൊതുവായ ശുചീകരണം: Keep the exterior of the compressor clean. Wipe down with a damp തുണി. കഠിനമായ രാസവസ്തുക്കൾ ഉപയോഗിക്കരുത്.
• ഹോസുകളും ഫിറ്റിംഗുകളും പരിശോധിക്കുക: Regularly check air hoses and fittings for wear, leaks, or damage. Replace any faulty components immediately.

7. പ്രശ്‌നപരിഹാരം

ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുന്നതിന് മുമ്പ്, ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും പരിശോധിക്കുക:

8 സാങ്കേതിക സവിശേഷതകൾ

9. വാറൻ്റി വിവരങ്ങൾ

For detailed warranty information, please refer to the documentation provided with your purchase or visit the official ABAC webസൈറ്റ്. ഏതെങ്കിലും വാറന്റി ക്ലെയിമുകൾക്ക് നിങ്ങളുടെ വാങ്ങലിന്റെ തെളിവ് സൂക്ഷിക്കുക.

10. ഉപഭോക്തൃ പിന്തുണ

If you encounter any issues not covered in this manual or require further assistance, please contact ABAC customer support or your authorized dealer. Contact details can typically be found on the ABAC official webസൈറ്റ് അല്ലെങ്കിൽ നിങ്ങളുടെ വാങ്ങൽ ഡോക്യുമെന്റേഷൻ.
