1 സുരക്ഷാ വിവരങ്ങൾ
Read all instructions carefully before installing and operating the fan. Retain this manual for future reference.
- ഇൻസ്റ്റലേഷൻ സ്ഥലം ഫാനിന്റെ ഭാരം താങ്ങുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.
- എല്ലാ വൈദ്യുത കണക്ഷനുകളും പ്രാദേശിക കോഡുകളും ഓർഡിനൻസുകളും പാലിക്കണം.
- ഇൻസ്റ്റാളേഷൻ അല്ലെങ്കിൽ സർവീസ് ചെയ്യുന്നതിന് മുമ്പ് സർക്യൂട്ട് ബ്രേക്കറിൽ വൈദ്യുതി വിച്ഛേദിക്കുക.
- ഇൻസ്റ്റാളേഷൻ അല്ലെങ്കിൽ വൃത്തിയാക്കൽ സമയത്ത് ബ്ലേഡ് ഹോൾഡറുകൾ വളയ്ക്കരുത്.
- Maintain a minimum clearance of 7 feet from the floor to the fan blades.
2. പാക്കേജ് ഉള്ളടക്കം
ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ഘടകങ്ങളും നിലവിലുണ്ടെന്ന് ഉറപ്പാക്കുക:
- ഫാൻ മോട്ടോർ ഹൗസിംഗ്
- 8 അലുമിനിയം ബ്ലേഡുകൾ
- 3 Downrods (6-inch, 12-inch, 24-inch)
- മൌണ്ടിംഗ് ബ്രാക്കറ്റ്
- Remote Control with Wall Cradle
- ഹാർഡ്വെയർ പായ്ക്ക് (സ്ക്രൂകൾ, വാഷറുകൾ, വയർ നട്ടുകൾ)
- സുരക്ഷാ കേബിൾ
3. ഇൻസ്റ്റലേഷൻ
Professional installation is recommended. Follow these general steps:
- മൗണ്ടിംഗ് ബ്രാക്കറ്റ് ഇൻസ്റ്റലേഷൻ: Secure the mounting bracket to a ceiling joist or an outlet box rated for fan support.
- Downrod Selection: Choose the appropriate downrod length (6, 12, or 24 inches) based on your ceiling height. For ceilings up to 9 feet, use the 6-inch downrod. For 10-foot ceilings, use the 12-inch downrod. For 12-foot ceilings, use the 24-inch downrod. Longer downrods (36, 60, 72 inches) are available for purchase if needed.
- വയറിംഗ്: പൂർണ്ണ മാനുവലിൽ നൽകിയിരിക്കുന്ന വയറിംഗ് ഡയഗ്രം അനുസരിച്ച് ഫാനിന്റെ ഇലക്ട്രിക്കൽ വയറുകൾ ഗാർഹിക വയറിംഗുമായി ബന്ധിപ്പിക്കുക. എല്ലാ കണക്ഷനുകളും സുരക്ഷിതമാണെന്ന് ഉറപ്പാക്കുക.
- Safety Cable Attachment: Attach the safety cable from the fan motor to a secure structural point in the ceiling.
- ബ്ലേഡ് അറ്റാച്ച്മെൻ്റ്: Securely attach each of the 8 aluminum blades to the fan motor housing. Ensure they are firmly fastened to prevent wobbling.
- മേലാപ്പ് ഇൻസ്റ്റാളേഷൻ: Slide the canopy up to the ceiling and secure it to cover the wiring and mounting bracket.

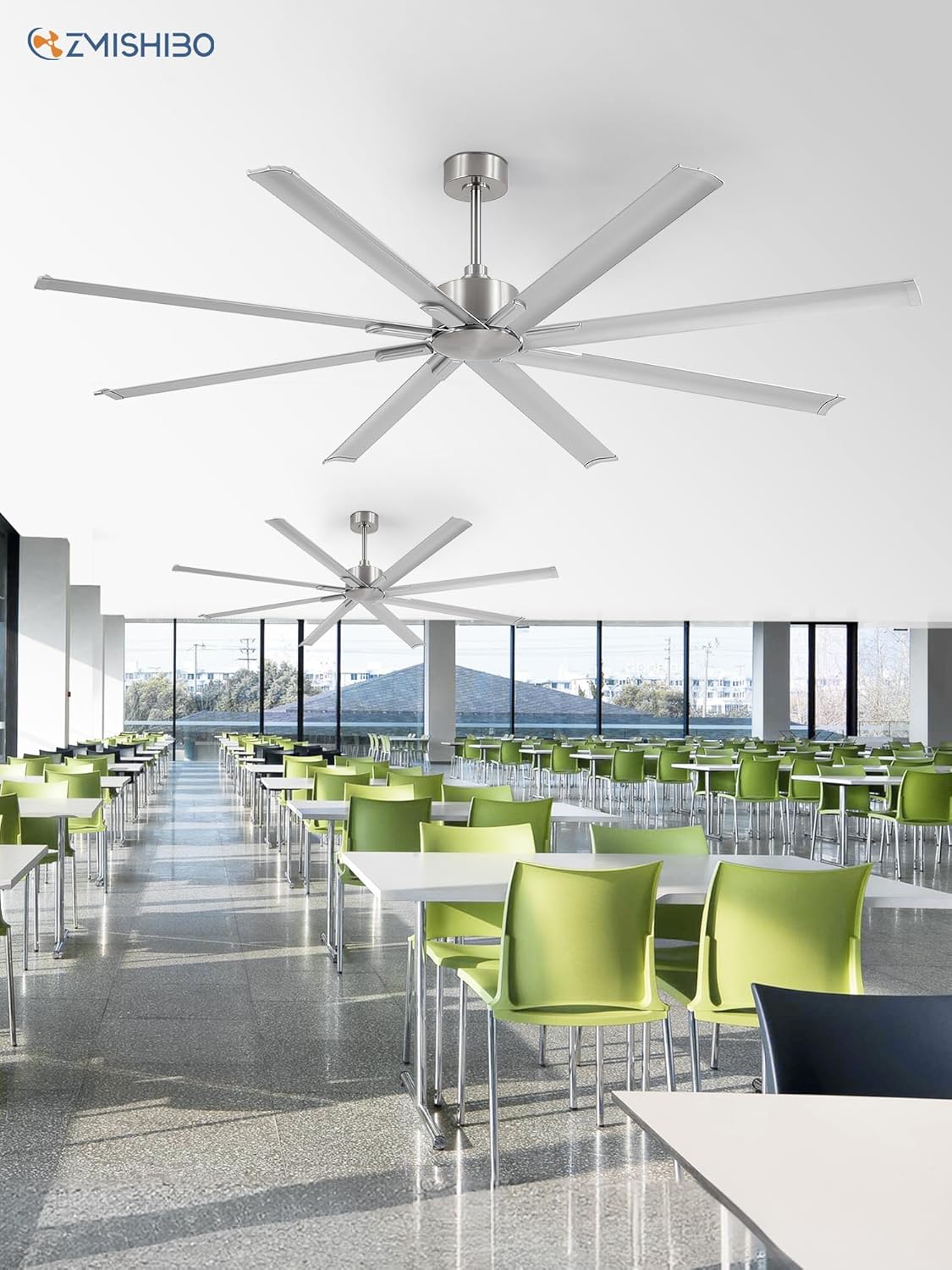

Figure 3.1: ZMISHIBO 84 Inch Industrial DC Motor Ceiling Fan in Nickel finish.
Figure 3.2: Fan dimensions and downrod options for various ceiling heights.
Figure 3.3: Detail of the safety cable connection for secure installation.
4. ഓപ്പറേഷൻ
The fan is controlled using the included remote control.
- പവർ ഓൺ/ഓഫ്: ഫാൻ ഓണാക്കാനോ ഓഫാക്കാനോ പവർ ബട്ടൺ അമർത്തുക.
- വേഗത ക്രമീകരണങ്ങൾ: Select from 6 different speed settings to adjust airflow intensity. Speeds 1-2 provide a comfortable breeze, 3-4 offer natural wind, and 5-6 deliver strong cooling.
- റിവേഴ്സിബിൾ മോട്ടോർ: The fan features a reversible DC motor for year-round use. In summer, set the fan to rotate counter-clockwise for downward airflow to create a cooling effect. In winter, set it to rotate clockwise for upward airflow to circulate warm air.
- ടൈമർ പ്രവർത്തനം: Set the fan to operate for 1, 4, or 8 hours using the timer buttons.
Figure 4.1: Remote control functions for fan operation.
Figure 4.2: Reversible motor operation for seasonal comfort.
Figure 4.3: Visual representation of the 6-speed settings.
Video 4.1: Demonstration of the ZMISHIBO 84-inch industrial ceiling fan's operation, highlighting its powerful airflow and quiet performance. Shows the fan running at various speeds and its suitability for large spaces.
5. പരിപാലനം
പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ സീലിംഗ് ഫാനിന്റെ മികച്ച പ്രകടനവും ദീർഘായുസ്സും ഉറപ്പാക്കുന്നു.
- വൃത്തിയാക്കൽ: ഒരു സോഫ്റ്റ് ഉപയോഗിക്കുക, ഡിamp ഫാൻ ബ്ലേഡുകളും മോട്ടോർ ഹൗസിംഗും വൃത്തിയാക്കാൻ തുണി ഉപയോഗിക്കുക. അബ്രാസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
- മുറുകുന്ന സ്ക്രൂകൾ: Periodically check and tighten all screws on the fan blades and mounting hardware to prevent loosening and wobbling.
- പൊടി നീക്കം: Dust the fan regularly to prevent accumulation, which can affect performance and motor life.
6. പ്രശ്നപരിഹാരം
നിങ്ങൾക്ക് പ്രശ്നങ്ങൾ നേരിടുകയാണെങ്കിൽ, ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും പരിശോധിക്കുക:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഫാൻ ആരംഭിക്കുന്നില്ല | No power, loose wiring, remote control issue | Check circuit breaker, ensure secure wiring, replace remote batteries, re-pair remote. |
| ഫാൻ കുലുങ്ങുന്നു | Loose blades, unbalanced blades, loose mounting hardware | Tighten blade screws, ensure blades are balanced, tighten mounting bracket screws. |
| ശബ്ദായമാനമായ പ്രവർത്തനം | Loose screws, motor issue, improper installation | Check and tighten all screws, ensure proper installation. If noise persists, contact support. |
ഈ പരിഹാരങ്ങൾ പരീക്ഷിച്ചതിന് ശേഷവും പ്രശ്നങ്ങൾ നിലനിൽക്കുകയാണെങ്കിൽ, ദയവായി ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുക.
7 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| ബ്രാൻഡ് | ZMISHIBO |
| മോഡലിൻ്റെ പേര് | Y23FSD0033-1801 സ്പെസിഫിക്കേഷനുകൾ |
| വലിപ്പം | 84 ഇഞ്ച് |
| നിറം | നിക്കൽ |
| ഇലക്ട്രിക് ഫാൻ ഡിസൈൻ | സീലിംഗ് ഫാൻ |
| പവർ ഉറവിടം | AC120V |
| ബ്ലേഡുകളുടെ എണ്ണം | 8 |
| ബ്ലേഡ് മെറ്റീരിയൽ | അലുമിനിയം |
| വേഗതകളുടെ എണ്ണം | 6 |
| പ്രത്യേക സവിശേഷതകൾ | Remote Controlled, Reversible DC Motor, Timer |
| മൗണ്ടിംഗ് തരം | ഡൗൺറോഡ് മൗണ്ട് |
| ഇൻഡോർ/ഔട്ട്ഡോർ ഉപയോഗം | ഇൻഡോർ, ഔട്ട്ഡോർ (ഡി)amp Rated - avoid direct rain exposure) |
| ഉൽപ്പന്ന അളവുകൾ | 84"D x 84"W x 18.5"H |
| ഇനത്തിൻ്റെ ഭാരം | 32 പൗണ്ട് |
| സർട്ടിഫിക്കേഷനുകൾ | CE, FCC, UL |
8. വാറൻ്റിയും പിന്തുണയും
The ZMISHIBO 84 Inch Industrial DC Motor Ceiling Fan comes with a 3-year after-sales service. For any questions or concerns regarding your product, please contact ZMISHIBO customer service. Our dedicated team is available to assist you promptly.
Contact information can be found on the official ZMISHIBO webസൈറ്റ് അല്ലെങ്കിൽ നിങ്ങളുടെ വാങ്ങൽ പ്ലാറ്റ്ഫോം വഴി.
