PI-442 ഡിജിറ്റൽ പ്രോസസ് ഇൻഡിക്കേറ്റർ ഉപയോക്തൃ മാനുവൽ

1. ആമുഖം

The PI-442 Digital Process Indicator is a versatile device designed for precise measurement and display of various process parameters. It features a 4-Digit 7 segment LED display and supports a wide range of sensor inputs, including Thermocouples (TC-J, K, R, S, N, T, B) and RTD, as well as analog inputs (0-20mA, 4-20mA, 0-1VDC). With a broad measurement range from -1999 to 9999 and adjustable resolution, it is suitable for diverse industrial applications.

This manual provides detailed instructions to help you effectively install, operate, and maintain your PI-442 Digital Process Indicator, ensuring optimal performance and longevity.

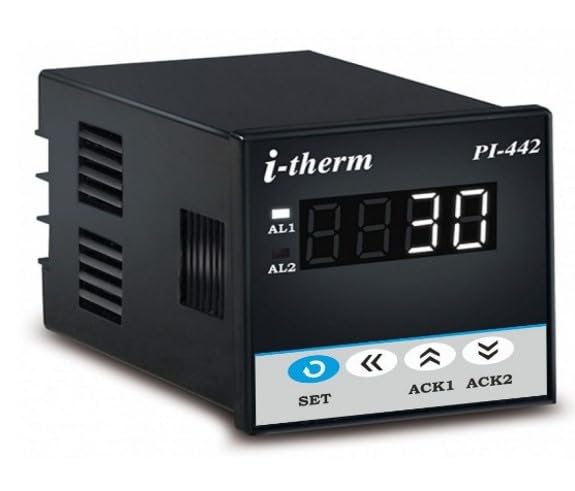

ചിത്രം 1: മുൻഭാഗം view of the PI-442 Digital Process Indicator. The display shows '8.8.8.0' and buttons for SET, ACK1, ACK2, and navigation are visible below.

2. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

Proper installation is crucial for the accurate and reliable operation of the PI-442. Ensure the device is mounted in a stable environment, away from excessive vibration, moisture, and extreme temperatures.

2.1 പവർ സപ്ലൈ

• വൈദ്യുതി വിതരണം വോളിയം ആണെന്ന് പരിശോധിക്കുകtage matches the specifications indicated on the device label.
• Connect the power supply to the designated terminals on the rear of the indicator.

2.2 Sensor and Analog Input Connections

The PI-442 supports various input types. Refer to the wiring diagram on the device or in the detailed technical specifications for correct terminal connections.

• Thermocouple (TC) Inputs: Connect TC-J, K, R, S, N, T, B type thermocouples to the appropriate terminals, observing polarity.
• RTD ഇൻപുട്ടുകൾ: Connect RTD sensors (e.g., Pt100) to the designated terminals. Ensure correct 2-wire, 3-wire, or 4-wire connection as per your sensor type.
• അനലോഗ് ഇൻപുട്ടുകൾ: For 0-20mA, 4-20mA, or 0-1VDC signals, connect the signal source to the analog input terminals. Observe polarity for voltage inputs and current direction for current inputs.

ചിത്രം 2: പിൻഭാഗം view of the PI-442 Digital Process Indicator, illustrating the various screw terminals for power, sensor, and analog input connections.

ചിത്രം 3: വശം view of the PI-442 Digital Process Indicator, highlighting the ventilation slots for heat dissipation.

3. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

Once installed and powered on, the PI-442 will display the measured process value on its 4-digit LED screen.

3.1 പ്രദർശനം പൂർത്തിയായിview

The main display shows the current process value. Indicators for AL1 and AL2 (Alarm 1 and Alarm 2) may illuminate to signify alarm conditions, if configured.

ചിത്രം 4: ക്ലോസപ്പ് view of the PI-442 display, showing the 4-digit LED and alarm indicators.

3.2 ബട്ടൺ പ്രവർത്തനങ്ങൾ

• SET ബട്ടൺ: Used to enter programming mode, confirm settings, or cycle through parameters.
• അമ്പടയാള ബട്ടണുകൾ (മുകളിലേക്ക്/താഴേക്ക്): Used to navigate through menu options or adjust parameter values.
• ACK1 / ACK2 Buttons: Typically used to acknowledge or reset Alarm 1 and Alarm 2 conditions, respectively.

3.3 പാരാമീറ്റർ കോൺഫിഗറേഷൻ

To configure parameters such as input type, range, resolution, or alarm setpoints, press the SET button to enter the programming menu. Use the arrow buttons to navigate and adjust values, and the SET button to confirm and move to the next parameter. Refer to the detailed programming guide (if provided separately) for specific parameter codes and their functions.

• പരിധി: Configurable from -1999 to 9999.
• റെസലൂഷൻ: Selectable as 0.001, 0.01, 0.1, or 1°C (or equivalent unit based on input).
• ഡിജിറ്റൽ ഫിൽട്ടർ: Adjustable from 1 to 1 to stabilize readings in noisy environments.

4. പരിപാലനം

The PI-442 Digital Process Indicator is designed for low maintenance. However, regular checks can ensure its continued accuracy and longevity.

• വൃത്തിയാക്കൽ: ഡിസ്പ്ലേ സൌമ്യമായി തുടച്ചുമാറ്റി സി.asinമൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിച്ച് വൃത്തിയാക്കുക. അബ്രാസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.
• പരിസ്ഥിതി വ്യവസ്ഥകൾ: പ്രവർത്തന അന്തരീക്ഷം നിശ്ചിത താപനിലയിലും ഈർപ്പത്തിലും പരിധിക്കുള്ളിൽ തുടരുന്നുവെന്ന് ഉറപ്പാക്കുക.
• കണക്ഷനുകൾ: എല്ലാ വയറിംഗ് കണക്ഷനുകളുടെയും ഇറുകിയതയ്ക്കും നാശത്തിന്റെ ലക്ഷണങ്ങൾക്കുമായി ഇടയ്ക്കിടെ പരിശോധിക്കുക.
• കാലിബ്രേഷൻ: If accuracy issues are suspected, professional calibration may be required.

5. പ്രശ്‌നപരിഹാരം

If you encounter issues with your PI-442, refer to the following common problems and solutions:

• ഡിസ്പ്ലേ/പവർ ഇല്ല:
  • പവർ സപ്ലൈ കണക്ഷനുകൾ പരിശോധിച്ച് ശരിയായ വോളിയം ഉറപ്പാക്കുക.tagഇ പ്രയോഗിക്കുന്നു.
  • പവർ സ്രോതസ്സ് സജീവമാണെന്ന് ഉറപ്പാക്കുക.
• തെറ്റായ വായനകൾ:
  • Confirm the sensor input type is correctly configured in the device settings.
  • Check sensor wiring for proper connection and polarity.
  • Ensure the sensor itself is functioning correctly.
  • Verify the input range and resolution settings match your application.
• Display Flashing/Unstable:
  • Adjust the digital filter setting to a higher value to stabilize readings in noisy environments.
  • Check for electromagnetic interference (EMI) near the device or sensor wiring.

ഈ പരിഹാരങ്ങൾ പരീക്ഷിച്ചതിനുശേഷവും പ്രശ്നം നിലനിൽക്കുകയാണെങ്കിൽ, സാങ്കേതിക പിന്തുണയുമായി ബന്ധപ്പെടുക.

6 സ്പെസിഫിക്കേഷനുകൾ

7. വാറൻ്റിയും പിന്തുണയും

7.1 വാറൻ്റി വിവരങ്ങൾ

The PI-442 Digital Process Indicator comes with a 1 വർഷത്തെ വാറൻ്റി from the date of purchase. This warranty covers manufacturing defects and faulty components under normal operating conditions. Please retain your purchase receipt as proof of warranty.

7.2 സാങ്കേതിക പിന്തുണ

For technical assistance, troubleshooting, or warranty claims, please contact the manufacturer:

നിർമ്മാതാവ്: സിസ്റ്റം നിയന്ത്രണങ്ങൾ

വിലാസം: System Controls, 27, Hareram Industrial Estate, I.B.Patel Road, Opp. Shanta Ind. Est. Goregaon East, Mumbai 400063, India.

ബന്ധപ്പെടേണ്ട നമ്പർ: 9324466415

When contacting support, please have your product model (PI-442) and a description of the issue ready.
