DE93183 ഡബിൾ ഐ ട്രെയിലർ ലീഫ് സ്പ്രിംഗ് യൂസർ മാനുവൽ

ആമുഖം

DE93183 ഡബിൾ ഐ ട്രെയിലർ ലീഫ് സ്പ്രിംഗിന്റെ ഇൻസ്റ്റാളേഷൻ, പ്രവർത്തനം, അറ്റകുറ്റപ്പണി എന്നിവയ്ക്കുള്ള അവശ്യ വിവരങ്ങൾ ഈ മാനുവൽ നൽകുന്നു. നിങ്ങളുടെ ട്രെയിലറിന്റെ സസ്പെൻഷൻ സിസ്റ്റത്തിന്റെ ഒരു നിർണായക ഭാഗമായി ഈ ഘടകം രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്നു, സുഗമവും സുരക്ഷിതവുമായ ടോവിംഗ് അനുഭവത്തിനായി പിന്തുണയും റോഡ് ഷോക്കുകളെ ആഗിരണം ചെയ്യുന്നു. ഇത് ഒരു കരുത്തുറ്റ ഫോർ-ലീഫ് ഡിസൈൻ അവതരിപ്പിക്കുന്നു കൂടാതെ ഒരു സ്പ്രിംഗിന് 2900 പൗണ്ട് ശേഷിയുള്ളതായി റേറ്റുചെയ്‌തിരിക്കുന്നു.

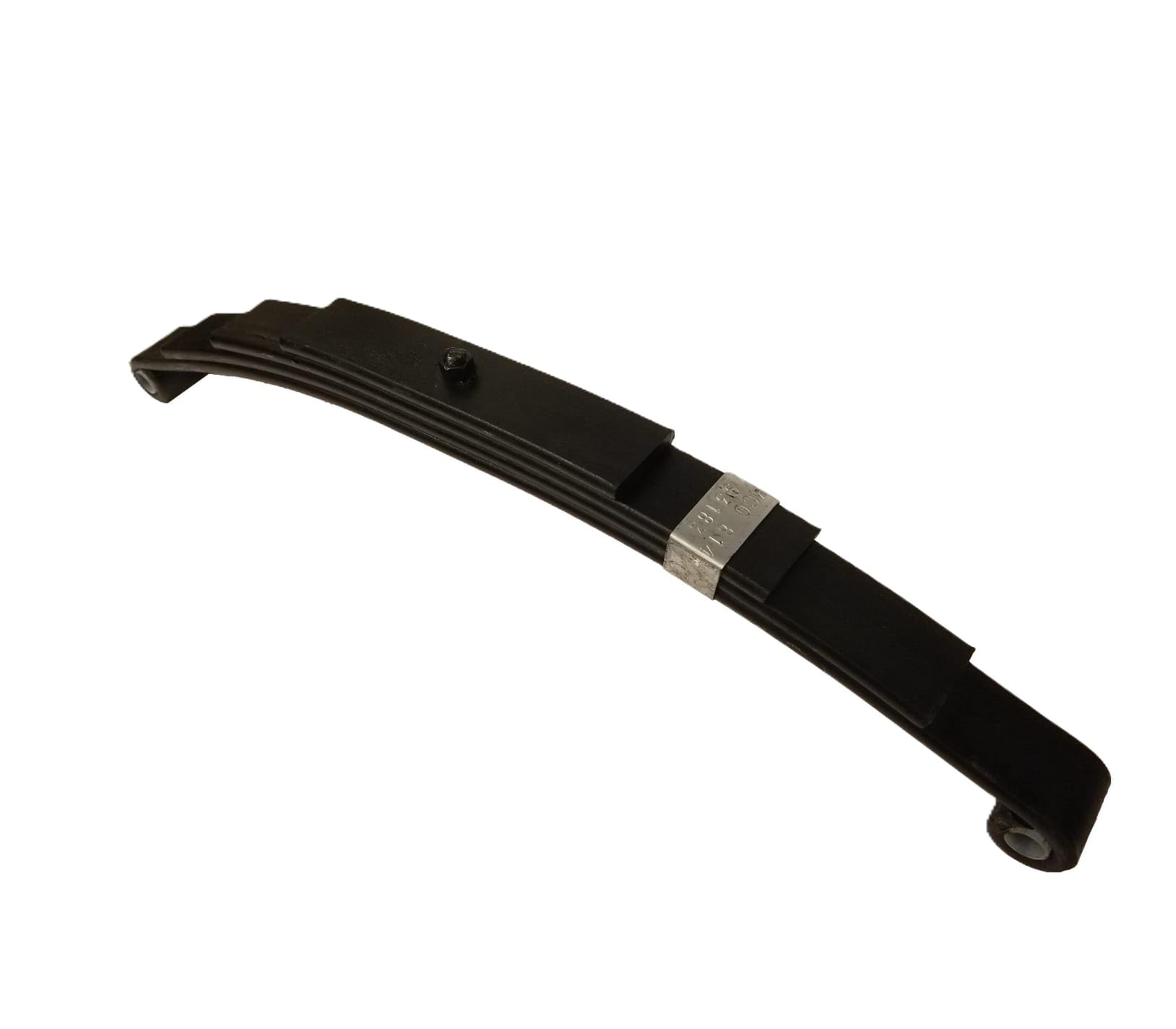

ചിത്രം: DE93183 ഡബിൾ ഐ ട്രെയിലർ ലീഫ് സ്പ്രിംഗ്, ഷോasing അതിന്റെ നാല്-ലീഫ് നിർമ്മാണവും ഇരട്ട-ഐ രൂപകൽപ്പനയും. ഈ ചിത്രം ലീഫ് സ്പ്രിംഗിന്റെ മൊത്തത്തിലുള്ള ആകൃതിയും ഘടകങ്ങളും ചിത്രീകരിക്കുന്നു, അതിൽ സെൻട്രൽ ബോൾട്ടും ഇലകൾ ഒരുമിച്ച് പിടിക്കുന്ന മെറ്റൽ ബാൻഡും ഉൾപ്പെടുന്നു.

സ്പെസിഫിക്കേഷനുകൾ

ഇൻസ്റ്റലേഷൻ ഗൈഡ്

സുരക്ഷ ആദ്യം: ഏതെങ്കിലും ജോലി ആരംഭിക്കുന്നതിന് മുമ്പ്, ട്രെയിലർ നിരപ്പായ പ്രതലത്തിലുള്ള ജാക്ക് സ്റ്റാൻഡുകളിൽ സുരക്ഷിതമായി ഉറപ്പിച്ചിട്ടുണ്ടെന്ന് എല്ലായ്പ്പോഴും ഉറപ്പാക്കുക. സുരക്ഷാ ഗ്ലാസുകളും കയ്യുറകളും ഉൾപ്പെടെയുള്ള ഉചിതമായ വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ ധരിക്കുക. ഏതെങ്കിലും ഘട്ടത്തെക്കുറിച്ച് നിങ്ങൾക്ക് ഉറപ്പില്ലെങ്കിൽ, യോഗ്യതയുള്ള ഒരു മെക്കാനിക്കിനെ സമീപിക്കുക.

1. ട്രെയിലർ തയ്യാറാക്കുക: ട്രെയിലർ ഉറച്ചതും നിരപ്പായതുമായ ഒരു പ്രതലത്തിൽ പാർക്ക് ചെയ്യുക. നിലത്ത് തുടരുന്ന ചക്രങ്ങൾ ഞെരുക്കുക. വീൽ നിലത്തുനിന്ന് മാറുന്നതുവരെ ആക്സിലിനടുത്തുള്ള ട്രെയിലർ ഫ്രെയിം ഉയർത്താൻ ഒരു ഹൈഡ്രോളിക് ജാക്ക് ഉപയോഗിക്കുക. പിന്തുണയ്ക്കായി ട്രെയിലർ ഫ്രെയിമിനടിയിൽ ഉറപ്പുള്ള ജാക്ക് സ്റ്റാൻഡുകൾ വയ്ക്കുക, തുടർന്ന് ട്രെയിലർ പതുക്കെ സ്റ്റാൻഡുകളിലേക്ക് താഴ്ത്തുക.
2. പഴയ സ്പ്രിംഗ് നീക്കം ചെയ്യുക (ബാധകമെങ്കിൽ): ലീഫ് സ്പ്രിംഗുമായി ആക്‌സിൽ ഉറപ്പിക്കുന്ന യു-ബോൾട്ടുകൾ അഴിച്ച് നീക്കം ചെയ്യുക. ലീഫ് സ്പ്രിംഗ് കണ്ണുകളെ ഹാംഗറുമായും ഷാക്കിളുമായും ബന്ധിപ്പിക്കുന്ന ബോൾട്ടുകൾ ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക. നീക്കം ചെയ്യാൻ സഹായിക്കുന്നതിന് നിങ്ങൾക്ക് ഒരു പ്രൈ ബാർ ആവശ്യമായി വന്നേക്കാം.
3. പുതിയ സ്പ്രിംഗ് ഇൻസ്റ്റാൾ ചെയ്യുക: പുതിയ DE93183 ലീഫ് സ്പ്രിംഗ് ഹാംഗറുകളിൽ സ്ഥാപിക്കുക. സ്പ്രിംഗ് ഐകളിലൂടെയും ഹാംഗർ/ഷാക്കിളിലൂടെയും ബോൾട്ടുകൾ തിരുകുക, നട്ടുകൾ ഉപയോഗിച്ച് അവയെ ഉറപ്പിക്കുക. ഈ സമയത്ത് പൂർണ്ണമായും മുറുക്കരുത്.tage. ലീഫ് സ്പ്രിംഗിന്റെ മധ്യ പിൻ ആക്സിൽ സീറ്റിലെ ദ്വാരവുമായി വിന്യസിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
4. ആക്സിൽ സുരക്ഷിതമാക്കുക: യു-ബോൾട്ടുകൾ ആക്സിലിന് മുകളിലും സ്പ്രിംഗ് പ്ലേറ്റിലൂടെയും വയ്ക്കുക, തുടർന്ന് നട്ടുകൾ ഉപയോഗിച്ച് ഉറപ്പിക്കുക. നിർമ്മാതാവ് ശുപാർശ ചെയ്യുന്ന ടോർക്ക് സ്പെസിഫിക്കേഷനുകൾക്കനുസരിച്ച് (നിർദ്ദിഷ്ട ടോർക്ക് മൂല്യങ്ങൾക്കായി നിങ്ങളുടെ ട്രെയിലറിന്റെ മാനുവൽ കാണുക) ഒരു ക്രോസ്ക്രോസ് പാറ്റേണിൽ യു-ബോൾട്ടുകൾ തുല്യമായി മുറുക്കുക.
5. അന്തിമ മുറുക്കൽ: ട്രെയിലർ വീണ്ടും വീലുകളിലേക്ക് താഴ്ത്തി സസ്പെൻഷൻ ലോഡ് ആയിക്കഴിഞ്ഞാൽ, എല്ലാ സ്പ്രിംഗ് ഐ ബോൾട്ടുകളും ഷാക്കിൾ ബോൾട്ടുകളും അവയുടെ നിർദ്ദിഷ്ട ടോർക്കിലേക്ക് പൂർണ്ണമായും മുറുക്കുക. ഇത് ശരിയായ ബുഷിംഗ് കംപ്രഷൻ ഉറപ്പാക്കുകയും അകാല തേയ്മാനം തടയുകയും ചെയ്യുന്നു.
6. പോസ്റ്റ്-ഇൻസ്റ്റലേഷൻ പരിശോധന: ഇൻസ്റ്റാൾ ചെയ്ത ശേഷം, ട്രെയിലർ കുറച്ച് ദൂരം ഓടിച്ച് എല്ലാ ബോൾട്ടുകളും ശരിയായ ടോർക്കിനായി വീണ്ടും പരിശോധിക്കുക. ആദ്യത്തെ 50-100 മൈൽ ഉപയോഗത്തിന് ശേഷം ഈ പരിശോധന ആവർത്തിക്കുക.

പ്രവർത്തനവും ലോഡ് മാനേജ്മെന്റും

DE93183 ലീഫ് സ്പ്രിംഗിന് ഒരു സ്പ്രിംഗിന് പരമാവധി 2900 പൗണ്ട് ശേഷി നൽകാൻ കഴിയും. നിങ്ങളുടെ ട്രെയിലറിന്റെ സസ്പെൻഷൻ സിസ്റ്റത്തിന്റെ സംയോജിത ഭാരം ഒരിക്കലും കവിയരുത് എന്നത് നിർണായകമാണ്. ഓവർലോഡ് ചെയ്യുന്നത് അകാല തേയ്മാനം, സ്പ്രിംഗുകൾക്ക് കേടുപാടുകൾ, സുരക്ഷിതമല്ലാത്ത ടോവിംഗ് അവസ്ഥകൾ എന്നിവയ്ക്ക് കാരണമാകും.

• ലോഡ് വിതരണം: വ്യക്തിഗത സ്പ്രിംഗുകളിൽ അമിതമായ സമ്മർദ്ദം ഉണ്ടാകാതിരിക്കാൻ ട്രെയിലറിലുടനീളം ലോഡ് തുല്യമായി വിതരണം ചെയ്യുക.
• ഡൈനാമിക് ലോഡുകൾ: യാത്രയ്ക്കിടെയുള്ള ചലനാത്മക ശക്തികൾ (ഉദാ: ബമ്പുകൾ, തിരിവുകൾ) സ്പ്രിംഗുകളിലെ ലോഡ് താൽക്കാലികമായി വർദ്ധിപ്പിക്കുമെന്ന് ഓർമ്മിക്കുക.
• പതിവ് പരിശോധനകൾ: ഓരോ യാത്രയ്ക്കും മുമ്പ്, ലീഫ് സ്പ്രിംഗുകൾക്ക് കേടുപാടുകൾ സംഭവിച്ചതിന്റെയോ തെറ്റായ ക്രമീകരണത്തിന്റെയോ ലക്ഷണങ്ങൾ ഉണ്ടോ എന്ന് ദൃശ്യപരമായി പരിശോധിക്കുക.

മെയിൻ്റനൻസ്

ശരിയായ അറ്റകുറ്റപ്പണി നിങ്ങളുടെ ലീഫ് സ്പ്രിംഗുകളുടെ ആയുസ്സ് വർദ്ധിപ്പിക്കുകയും സുരക്ഷിതമായ പ്രവർത്തനം ഉറപ്പാക്കുകയും ചെയ്യുന്നു.

• പതിവ് പരിശോധന: തേയ്മാനം, വിള്ളലുകൾ, തുരുമ്പ്, അല്ലെങ്കിൽ വളഞ്ഞ ഇലകൾ എന്നിവയുടെ ലക്ഷണങ്ങൾക്കായി ലീഫ് സ്പ്രിംഗുകൾ ഇടയ്ക്കിടെ പരിശോധിക്കുക. ബുഷിംഗുകളുടെ അവസ്ഥ പരിശോധിച്ച് അവ അമിതമായി തേഞ്ഞുപോയിട്ടില്ല അല്ലെങ്കിൽ പൊട്ടിയിട്ടില്ലെന്ന് ഉറപ്പാക്കുക.
• യു-ബോൾട്ട് ടോർക്ക്: ആക്‌സിലിനെ ലീഫ് സ്പ്രിംഗുകളിൽ ഉറപ്പിക്കുന്ന യു-ബോൾട്ടുകളുടെ ടോർക്ക് പതിവായി പരിശോധിക്കുക. അയഞ്ഞ യു-ബോൾട്ടുകൾ അകാല സ്പ്രിംഗ് പരാജയത്തിനും ആക്‌സിൽ തെറ്റായ ക്രമീകരണത്തിനും കാരണമാകും.
• വൃത്തിയാക്കൽ: പ്രത്യേകിച്ച് കഠിനമായ സാഹചര്യങ്ങളിൽ വലിച്ചുകൊണ്ടുപോയ ശേഷം, ഇല നീരുറവകൾ അഴുക്ക്, ഉപ്പ്, അവശിഷ്ടങ്ങൾ എന്നിവ നീക്കം ചെയ്ത് വൃത്തിയായി സൂക്ഷിക്കുക. വെള്ളം ഉപയോഗിച്ച് ലളിതമായി കഴുകുന്നത് നാശത്തെ തടയാൻ സഹായിക്കും.
• ലൂബ്രിക്കേഷൻ: ഉൾപ്പെടുത്തിയിരിക്കുന്ന ബുഷിംഗുകൾ ഈടുനിൽക്കുന്നതിനായി രൂപകൽപ്പന ചെയ്‌തിട്ടുണ്ടെങ്കിലും, ഗ്രീസ് സെർക്കുകൾ സജ്ജീകരിച്ചിട്ടുണ്ടെങ്കിൽ ചില ട്രെയിലർ സജ്ജീകരണങ്ങൾക്ക് ഇടയ്ക്കിടെ പിവറ്റ് പോയിന്റുകളുടെ ലൂബ്രിക്കേഷൻ പ്രയോജനപ്പെട്ടേക്കാം. നിർദ്ദിഷ്ട ലൂബ്രിക്കേഷൻ ആവശ്യകതകൾക്കായി നിങ്ങളുടെ ട്രെയിലറിന്റെ മാനുവൽ പരിശോധിക്കുക.

പൊതുവായ പ്രശ്‌നങ്ങൾ പരിഹരിക്കുന്നു

സാഗ്ഗിംഗ് സസ്പെൻഷൻ:

നിങ്ങളുടെ ട്രെയിലർ തൂങ്ങിക്കിടക്കുന്നതായി തോന്നുകയാണെങ്കിൽ, പ്രത്യേകിച്ച് ലോഡ് ചെയ്യുമ്പോൾ, അത് തേഞ്ഞുപോയ ലീഫ് സ്പ്രിംഗുകളെയോ ഓവർലോഡിംഗിനെയോ സൂചിപ്പിക്കാം. ലോഡ് സ്പ്രിംഗിന്റെ ശേഷി കവിയുന്നില്ലെന്ന് ഉറപ്പാക്കുക. പരന്ന ഇലകൾക്കോ ​​വിള്ളലുകൾക്കോ ​​വേണ്ടി സ്പ്രിംഗുകൾ പരിശോധിക്കുക. സ്പ്രിംഗുകൾ സ്ഥിരമായി രൂപഭേദം വരുത്തിയിട്ടുണ്ടെങ്കിൽ മാറ്റിസ്ഥാപിക്കൽ ആവശ്യമായി വന്നേക്കാം.

അസാധാരണമായ ശബ്ദങ്ങൾ (ശബ്ദം, ഞരക്കം):

ഉണങ്ങിയതോ തേഞ്ഞതോ ആയ ബുഷിംഗുകൾ, അയഞ്ഞ ബോൾട്ടുകൾ, അല്ലെങ്കിൽ ഇലകൾക്കിടയിലുള്ള മെറ്റൽ-ഓൺ-മെറ്റൽ സമ്പർക്കം എന്നിവ കാരണം സസ്പെൻഷനിൽ നിന്നുള്ള ശബ്ദങ്ങൾ ഉണ്ടാകാം. ശരിയായ ടോർക്കിനായി എല്ലാ ഫാസ്റ്റനറുകളും പരിശോധിക്കുക. ബുഷിംഗുകൾ തേയ്മാനത്തിനായി പരിശോധിക്കുകയും ആവശ്യമെങ്കിൽ മാറ്റിസ്ഥാപിക്കുകയും ചെയ്യുക. പിവറ്റ് പോയിന്റുകളുടെ ലൂബ്രിക്കേഷനും (ബാധകമെങ്കിൽ) സഹായിക്കും.

അസമമായ റൈഡ് ഉയരം:

അസമമായ റൈഡ് ഉയരം ഒരു വശത്തെ കേടായതോ ക്ഷീണിച്ചതോ ആയ സ്പ്രിംഗിനെയോ അല്ലെങ്കിൽ അസമമായി വിതരണം ചെയ്യപ്പെട്ട ലോഡിനെയോ സൂചിപ്പിക്കാം. രണ്ട് ലീഫ് സ്പ്രിംഗുകളുടെയും അവസ്ഥ പരിശോധിച്ച് ട്രെയിലർ ലോഡ് സന്തുലിതമാണെന്ന് ഉറപ്പാക്കുക. അൺലോഡ് ചെയ്യുമ്പോൾ രണ്ട് സ്പ്രിംഗുകളുടെയും കമാനം താരതമ്യം ചെയ്യുക.

പ്രധാനപ്പെട്ട കുറിപ്പുകൾ

• പ്രൊഫഷണൽ ഇൻസ്റ്റാളേഷൻ: ഈ ഗൈഡ് പൊതുവായ നിർദ്ദേശങ്ങൾ നൽകുമ്പോൾ, ഒപ്റ്റിമൽ സുരക്ഷയ്ക്കും പ്രകടനത്തിനും പ്രൊഫഷണൽ ഇൻസ്റ്റാളേഷൻ ശുപാർശ ചെയ്യുന്നു.
• ടൂൾ ഉപയോഗം: ഇൻസ്റ്റാളേഷനും അറ്റകുറ്റപ്പണികൾക്കും എല്ലായ്പ്പോഴും ഉചിതമായ ഉപകരണങ്ങൾ ഉപയോഗിക്കുക. ട്രെയിലർ നിർമ്മാതാവ് പ്രത്യേകമായി ശുപാർശ ചെയ്യുന്നില്ലെങ്കിൽ സ്പ്രിംഗ് ഐ ബോൾട്ടുകളിൽ ഇംപാക്ട് റെഞ്ചുകൾ ഉപയോഗിക്കരുത്.
• അനുയോജ്യത: വാങ്ങുന്നതിനും ഇൻസ്റ്റാൾ ചെയ്യുന്നതിനും മുമ്പ് ഈ ലീഫ് സ്പ്രിംഗ് നിങ്ങളുടെ നിർദ്ദിഷ്ട ട്രെയിലർ മോഡലിനും ആക്‌സിൽ കോൺഫിഗറേഷനുമായി പൊരുത്തപ്പെടുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക. നിങ്ങളുടെ ട്രെയിലറിന്റെ നിർമ്മാതാവിന്റെ സ്പെസിഫിക്കേഷനുകൾ പരിശോധിക്കുക.
