1. ആമുഖം
This manual provides detailed instructions for the safe and efficient operation of your KUAIQU 600V 1A Programmable Laboratory Power Supply, model SPPS-D6001-232. This device is designed for precise voltage and current regulation in various laboratory, research, and industrial applications. Please read this manual thoroughly before use and retain it for future reference.
2. സുരക്ഷാ നിർദ്ദേശങ്ങൾ
WARNING: Failure to follow these safety instructions may result in electric shock, fire, or damage to the product.
- എല്ലായ്പ്പോഴും വൈദ്യുതി വിതരണം ഒരു ഗ്രൗണ്ടഡ് ഔട്ട്ലെറ്റിലേക്ക് ബന്ധിപ്പിക്കുക.
- വെറ്റ് അല്ലെങ്കിൽ ഡിയിൽ ഉപകരണം പ്രവർത്തിപ്പിക്കരുത്amp വ്യവസ്ഥകൾ.
- Ensure proper ventilation to prevent overheating. The integrated cooling fan automatically controls temperature to prolong product life.
- സി തുറക്കരുത്.asing; ഉള്ളിൽ ഉപയോക്തൃ-സേവനയോഗ്യമായ ഭാഗങ്ങളൊന്നുമില്ല.
- This power supply is equipped with multiple protection systems: Over Voltage Protection (OUP), Over Current Protection (OCP), Over Temperature Protection (OTP), and Short Circuit Protection.
- Always disconnect the load before making adjustments to prevent accidental damage. The built-in output switch allows voltage and current adjustment without active output.
- The device is FCC/CE certified, ensuring reliable and stable performance.
3. പാക്കേജ് ഉള്ളടക്കം
താഴെ ലിസ്റ്റ് ചെയ്തിരിക്കുന്ന എല്ലാ ഇനങ്ങളും നിങ്ങളുടെ പാക്കേജിൽ ഉൾപ്പെടുത്തിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക:
- 1 x KUAIQU Programmable Laboratory Power Supply (SPPS-D6001-232)
- 1 x പവർ കോർഡ്
- 1 x Output Cable (with alligator clips)
- 1 x USB കേബിൾ
- 1 x ഉപയോക്തൃ മാനുവൽ
4. ഉൽപ്പന്നം കഴിഞ്ഞുview
Familiarize yourself with the components and controls of your power supply.

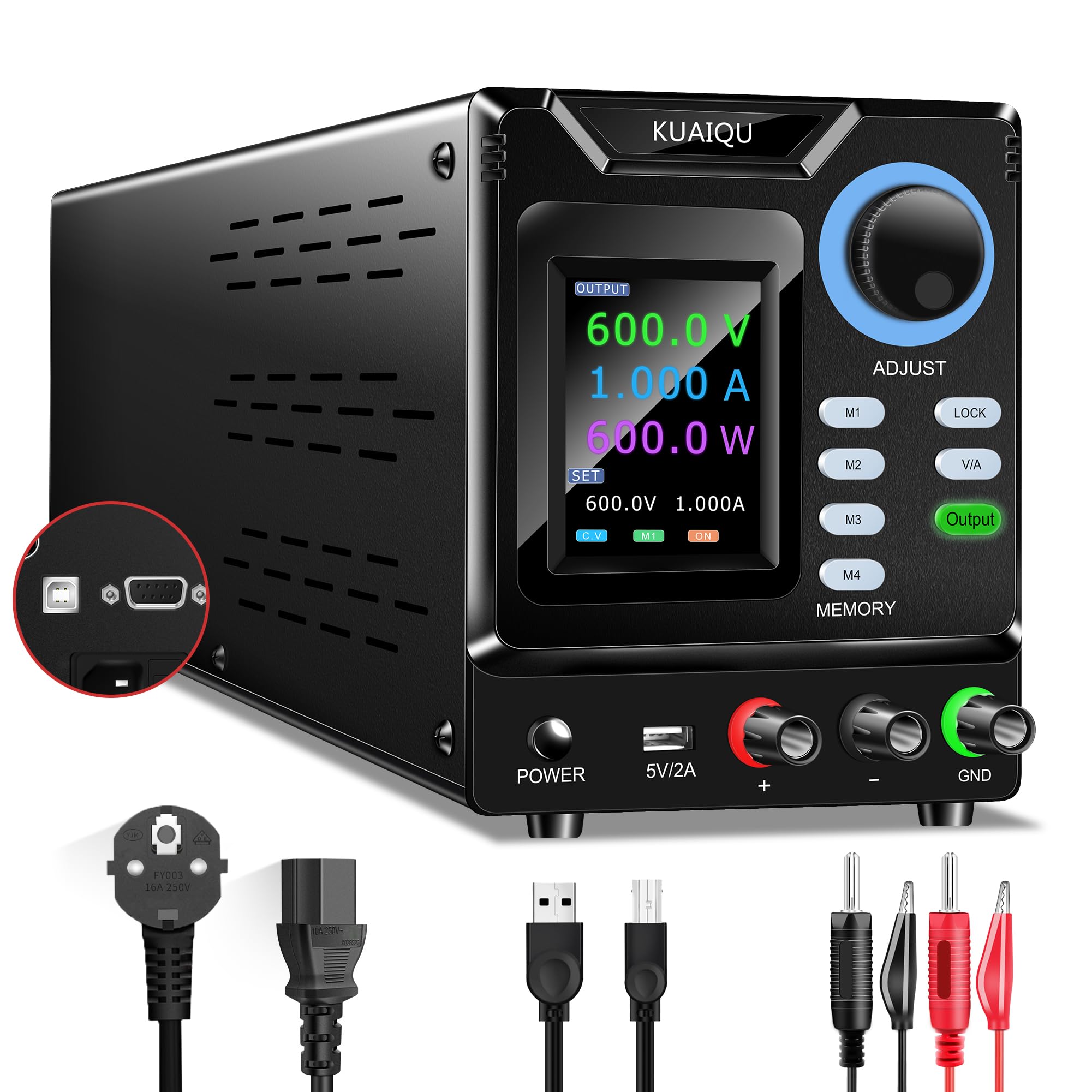

ചിത്രം 4.1: ഫ്രണ്ട് പാനൽ ലേഔട്ടും നിയന്ത്രണങ്ങളും
4.1 ഫ്രണ്ട് പാനൽ സവിശേഷതകൾ
- LCD ഡിസ്പ്ലേ: A 4-digit color backlit LCD shows voltage, current, and power readings with high precision (0.01V, 0.001A resolution). It also displays set values.
- Encoder Knob (ADJUST): Used for precise adjustment of voltage and current values. Press to switch between digits, then rotate to change the value.
- M1-M4 Memory Buttons: Store and recall up to four sets of frequently used voltagഇ, നിലവിലെ ക്രമീകരണങ്ങൾ.
- ലോക്ക് ബട്ടൺ: Prevents accidental changes to settings by locking the controls.
- V/A Button: Toggles between voltage and current adjustment modes.
- ഔട്ട്പുട്ട് ബട്ടൺ: Enables or disables the power output to the terminals.
- പവർ ബട്ടൺ: യൂണിറ്റിനുള്ള പ്രധാന പവർ സ്വിച്ച്.
- 5V/2A USB Port (Front): Provides a 5V, 2A output for charging mobile devices or powering small USB accessories.
- Output Terminals (+, -): Connect your load here. Red for positive (+), Black for negative (-).
- GND Terminal: ഗ്രൗണ്ട് കണക്ഷൻ.
4.2 പിൻ പാനൽ സവിശേഷതകൾ
- പവർ ഇൻപുട്ട്: Connect the provided power cord here.
- USB Port (Rear): Used for connecting the power supply to a computer for programmable control and firmware updates.
- RS232 പോർട്ട്: Alternative serial port for computer connectivity and control.
- കൂളിംഗ് ഫാൻ: താപം പുറന്തള്ളുന്നതിനും ഒപ്റ്റിമൽ പ്രവർത്തന താപനില നിലനിർത്തുന്നതിനും യാന്ത്രികമായി സജീവമാക്കുന്നു.
5. സജ്ജീകരണം
5.1 പ്രാരംഭ കണക്ഷൻ
- Ensure the power supply is placed on a stable, level surface with adequate ventilation.
- Connect the provided power cord to the power input on the rear panel of the power supply and then to a grounded AC power outlet.
- Do not connect any load to the output terminals yet.
5.2 പവർ ഓണാണ്
അമർത്തുക പവർ button on the front panel to turn on the unit. The LCD display will illuminate, showing the current voltagഇ, കറന്റ്, പവർ റീഡിംഗുകൾ.
6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
6.1 വോളിയം ക്രമീകരിക്കൽtagഇയും കറൻ്റും
Figure 6.1: Encoder Knob Operation
- Ensure the output is OFF (Output button LED is off).
- അമർത്തുക വി / എ button to select whether to adjust voltage (V) or current (A). The active parameter will be highlighted on the LCD.
- To adjust the value, press the Encoder Knob (ADJUST). This will highlight a digit on the display.
- തിരിക്കുക എൻകോഡർ നോബ് to change the value of the highlighted digit (0-9).
- അമർത്തുക എൻകോഡർ നോബ് again to move to the next digit. Repeat until the desired voltage or current is set.
- Once the desired values are set, connect your load to the output terminals.
- അമർത്തുക ഔട്ട്പുട്ട് button to enable the power output. The Output button LED will illuminate.
6.2 Memory Function (M1-M4)
Figure 6.2: Memory Storage Function
The power supply allows you to store and recall up to four sets of voltagഇ, നിലവിലെ ക്രമീകരണങ്ങൾ.
6.2.1 സേവിംഗ് സെറ്റിംഗ്സ്
- ആവശ്യമുള്ള വോള്യം സജ്ജമാക്കുകtage and current values using the Encoder Knob as described above.
- അതിലൊന്ന് അമർത്തിപ്പിടിക്കുക M1-M4 buttons for approximately 3 seconds until the display indicates the settings have been saved.
6.2.2 Recalling Settings
To recall a saved setting, simply press the corresponding M1-M4 button. The stored voltage and current values will be loaded.
6.3 ലോക്ക് പ്രവർത്തനം
അമർത്തുക ലോക്ക് ചെയ്യുക button to prevent accidental changes to the voltage, current, and memory settings. When locked, the controls will not respond to input. Press the ലോക്ക് ചെയ്യുക അൺലോക്ക് ചെയ്യാൻ വീണ്ടും ബട്ടൺ.
6.4 PC Connectivity (USB/RS232)
Figure 6.3: PC Connection via USB/RS232
The power supply can be connected to a computer via the rear USB or RS232 port for precise control and monitoring using dedicated software.
- Connect the power supply to your computer using the provided USB cable (or an RS232 cable, if applicable).
- Install the control software and necessary drivers. Download links and detailed instructions can be found on the product's detail page or by contacting KUAIQU support.
- The software allows for precise adjustment, real-time curve display of current and voltage, and advanced programming features.
6.5 Front USB Charging Port
The 5V 2A USB port on the front panel can be used to charge mobile phones or power other compatible USB devices. Simply connect your device's USB cable to this port.
7. പരിപാലനം
7.1 വൃത്തിയാക്കൽ
To clean the exterior of the power supply, use a soft, dry cloth. Do not use abrasive cleaners or solvents. Ensure the unit is powered off and unplugged before cleaning.
7.2 കൂളിംഗ് ഫാൻ
Figure 7.1: Smart Cooling Fan
The power supply features an intelligent temperature-controlled cooling fan. Ensure the rear ventilation openings are not obstructed to allow for proper airflow. The fan will operate automatically as needed to maintain optimal internal temperatures.
8. പ്രശ്നപരിഹാരം
8.1 PC Software Issues
IMPORTANT: The control software is compatible only with WINDOWS operating systems.
If you encounter issues with the PC control software, consider the following:
- ഭാഷാ ക്രമീകരണങ്ങൾ: European language settings may cause conflicts. Try setting your computer's language to English (USA). Ensure decimal points in the software input boxes use "." instead of ",".
- ആൻ്റിവൈറസ് സോഫ്റ്റ്വെയർ: Antivirus programs may incorrectly identify the installation files as threats and delete them, preventing the software from functioning. Temporarily disable your antivirus during installation or add the software to its exceptions list.
- പ്രവേശന അനുമതികൾ: Ensure your computer's access permissions allow the software to interact with the necessary system databases. Run the software as an administrator if necessary.
8.2 പൊതു പ്രശ്നങ്ങൾ
- ശക്തിയില്ല: Check the power cord connection and the wall outlet. Ensure the POWER button is pressed.
- ഔട്ട്പുട്ട് ഇല്ല: Verify that the Output button is pressed and its LED is illuminated. Check load connections.
- തെറ്റായ വായനകൾ: Ensure all connections are secure. If using external meters, compare readings.
9 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| മോഡൽ നമ്പർ | SPPS-D6001-232 |
| Putട്ട്പുട്ട് വോളിയംtage | 0-600V (ക്രമീകരിക്കാവുന്നത്) |
| ഔട്ട്പുട്ട് കറൻ്റ് | 0-1A (ക്രമീകരിക്കാവുന്നത്) |
| വാല്യംtagഇ റെസല്യൂഷൻ | 0.01V |
| നിലവിലെ റെസല്യൂഷൻ | 0.001എ |
| പ്രദർശിപ്പിക്കുക | 4-അക്ക എൽസിഡി |
| മെമ്മറി പ്രവർത്തനങ്ങൾ | 4 sets (M1-M4) |
| കണക്റ്റിവിറ്റി | Rear USB, RS232 |
| Front USB Output | 5V 2A |
| സംരക്ഷണ സവിശേഷതകൾ | OUP, OCP, OTP, Short Circuit |
| അളവുകൾ (L x W x H) | 28.5 x 12 x 13 സെ.മീ |
| ഭാരം | 1.9 കി.ഗ്രാം |
| നിർമ്മാതാവ് | കുഐക്യു |
| മാതൃരാജ്യം | ചൈന |
10. വാറൻ്റിയും പിന്തുണയും
10.1 വാറന്റി നയം
This KUAIQU power supply comes with a 12-month warranty from the date of purchase, covering manufacturing defects and malfunctions under normal use.
10.2 സാങ്കേതിക പിന്തുണ
KUAIQU provides lifetime technical support for this product. If you have any questions, require assistance with setup, operation, or troubleshooting, please do not hesitate to contact us. You can reach our support team through the Amazon backend messaging system, and we will respond within 24 hours.
