ISDT BG-8S Smart Digital Battery Tester/Checker User Manual

1. ആമുഖം

Thank you for choosing the ISDT BG-8S Smart Digital Battery Tester/Checker. This device is designed to provide accurate and comprehensive information about your battery's status, including voltage, cell balance, and capacity. It supports various battery types and offers additional functions such as USB charging and receiver signal testing. Please read this manual thoroughly before using the device to ensure safe and optimal operation.

2 സുരക്ഷാ വിവരങ്ങൾ

• Always handle batteries with care. Incorrect handling can lead to fire, explosion, or other hazards.
• Ensure correct polarity when connecting batteries to the tester. Reverse polarity can damage the device and the battery.
• ഉപകരണം വെള്ളം, ഈർപ്പം അല്ലെങ്കിൽ തീവ്രമായ താപനില എന്നിവയിൽ തുറന്നുകാട്ടരുത്.
• കുട്ടികളിൽ നിന്നും വളർത്തുമൃഗങ്ങളിൽ നിന്നും ഉപകരണം അകറ്റി നിർത്തുക.
• ഉപകരണം വേർപെടുത്താനോ പരിഷ്ക്കരിക്കാനോ ശ്രമിക്കരുത്. ഇത് വാറന്റി അസാധുവാക്കുകയും കേടുപാടുകൾക്കോ ​​പരിക്കോ കാരണമായേക്കാം.
• നന്നായി വായുസഞ്ചാരമുള്ള സ്ഥലത്ത് ഉപകരണം ഉപയോഗിക്കുക.

3. ഉൽപ്പന്നം കഴിഞ്ഞുview

3.1 പ്രധാന സവിശേഷതകൾ

• Smart Battery Integration: Works with BattGO technology via XT60i connection to display detailed battery parameters, cycles, and allow quick setting adjustments.
• Multiple Measurement Connections: Supports XT60/XT60i, XH2.54 1-8S balance lead, XH 2.54 3-pin, and JST for voltagഇ അളവ്.
• Broad Battery Type Support: Compatible with LiHv, LiPo, Lilon, LiFe (1-8S), NiMH/Cd (1-10S), and BEC output measurements.
• സെൽ ബാലൻസിങ്: Features an auto-balancing function with an advanced algorithm to optimize cell performance and extend battery lifespan. Automatically enters power-saving mode after balancing.
• Portable Charging Function: Can act as a power bank for mobile devices, supporting Qualcomm QC 2.0/3.0, BC1.2, and Apple devices, with a maximum output of 12V/2A.
• Receiver Signal Test & Protocol Analysis: Detects BEC output voltage via a standard 3-pin connector and supports multi-protocol analysis (PWM, PPM, S.BUS).

3.2 ഉപകരണ ഘടകങ്ങൾ

The ISDT BG-8S features a compact design with an intuitive interface.

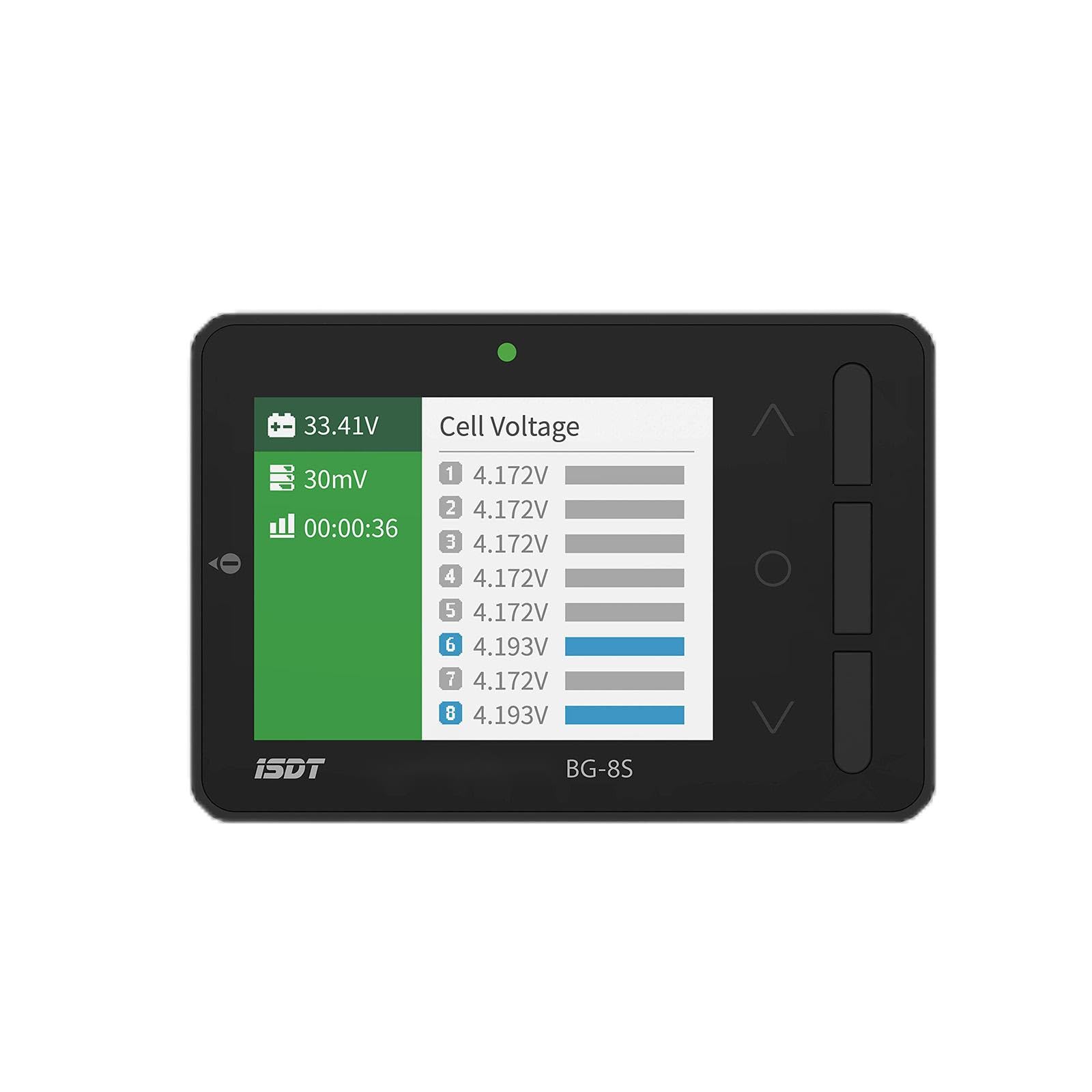

ഫ്രണ്ട് view of the ISDT BG-8S Smart Digital Battery Tester, showcasing its color IPS LCD screen and various connection ports.

• 2.4 ഇഞ്ച് ഐപിഎസ് എൽസിഡി ഡിസ്പ്ലേ: A vibrant 260,000-color screen for clear data visualization.
• XT60/XT60i Port: Main input for battery connection and BattGO functionality.
• Balance Port (1-8S): For connecting battery balance leads.
• USB പോർട്ട്: For firmware updates and USB charging output.
• 3-pin Port: For receiver signal testing and BEC voltagഇ കണ്ടെത്തൽ.
• നാവിഗേഷൻ ബട്ടണുകൾ: മെനു നാവിഗേഷനും തിരഞ്ഞെടുപ്പിനും.

4. സജ്ജീകരണം

4.1 പ്രാരംഭ പവർ ഓൺ

1. Connect a compatible battery (e.g., LiPo, LiFe) to the XT60/XT60i port or the balance port.
2. The device will power on automatically and display the main interface.
3. If using a battery with BattGO technology, connect it via the XT60i port to access advanced battery information.

4.2 ഫേംവെയർ അപ്ഡേറ്റുകൾ

To ensure optimal performance and access new features, regularly check for firmware updates on the official ISDT website. Connect the device to a computer via the USB port and follow the instructions provided by ISDT for updating the firmware.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

5.1 ബാറ്ററി വോളിയംtagഇ അളവ്

1. Connect the battery to the appropriate port: XT60/XT60i for main voltage, or the balance port for individual cell voltages.
2. The display will automatically show the total voltagഇ, വ്യക്തിഗത സെൽ വോള്യംtages, and other relevant battery parameters.
3. Navigate through the display using the navigation buttons to view വിശദമായ വിവരങ്ങൾ.

5.2 സെൽ ബാലൻസിങ്

1. Connect your LiPo/LiFe/LiHv battery to the balance port.
2. Select the 'Balance' function from the main menu.
3. Confirm the balancing process. The device will begin to balance the individual cells to optimize their voltagഇ ലെവലുകൾ.
4. Once balancing is complete, the device will indicate completion and automatically enter power-saving mode.

5.3 USB Charging (Power Bank Function)

1. Connect a charged battery to the XT60/XT60i port of the BG-8S.
2. Connect your mobile device or other USB-powered device to the USB port of the BG-8S using a compatible USB cable.
3. The BG-8S will begin charging the connected device, supporting QC 2.0/3.0, BC1.2, and Apple device protocols with up to 12V/2A output.

5.4 Receiver Signal Test and Protocol Analysis

1. Connect the 3-pin connector from your receiver or BEC to the 3-pin port on the BG-8S.
2. Select the 'Receiver Test' or 'Protocol Analysis' function from the menu.
3. The device will display the BEC output voltage and analyze various protocols such as PWM, PPM, and S.BUS.

6. പരിപാലനം

• വൃത്തിയാക്കൽ: Use a soft, dry cloth to clean the device. Do not use solvents or abrasive cleaners.
• സംഭരണം: ഉപകരണം തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക, നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്നും തീവ്രമായ താപനിലയിൽ നിന്നും അകറ്റി നിർത്തുക.
• സ്‌ക്രീൻ പരിരക്ഷണം: The device comes with a screen protector. Keep it on to prevent scratches.
• കേബിൾ പരിശോധന: Regularly inspect all cables and connectors for signs of wear or damage. Replace damaged cables immediately.

7. പ്രശ്‌നപരിഹാരം

8 സ്പെസിഫിക്കേഷനുകൾ

• വർക്കിംഗ് വോളിയംtage: 5.0വി - 36വി
• ഇൻപുട്ട് വോളിയംtage (1S): 0.8വി - 15വി
• ഇൻപുട്ട് വോളിയംtage (2-8S): 0.8വി - 4.8വി
• ബാറ്ററി സെല്ലുകൾ: 1-8എസ്
• വാല്യംtagഇ മെഷർമെന്റ് കൃത്യത: 0.005V @ 4.2V
• Balancing Cells Accuracy: പിന്തുണച്ചു
• USB ചാർജിംഗ്: QC 2.0 / 3.0, BC1.2, Maximum output 12V/2A
• പിന്തുണയ്ക്കുന്ന ബാറ്ററി തരങ്ങൾ: LiHv (1-8S), LiPo (1-8S), LiFe (1-8S), Lilon (1-8S), NiMH/Cd (1-10S)
• ഡിസ്പ്ലേ: 2.4-inch, 320x240 resolution, 260,000 color IPS LCD
• അളവുകൾ: 80 x 55 x 19 മിമി (3 x 2 x 1 ഇഞ്ച്)
• ഭാരം: 59 ഗ്രാം (3.2 ഔൺസ്)
• പ്രവർത്തന താപനില: 0-40 ഡിഗ്രി സെൽഷ്യസ്
• പ്രവർത്തന ഈർപ്പം: 10%-90%RH (കണ്ടെൻസിംഗ് അല്ലാത്തത്)
• സംഭരണ ​​താപനില: -20-60 ഡിഗ്രി സെൽഷ്യസ്
• സംഭരണ ​​ഈർപ്പം: 5%-90%RH (കണ്ടെൻസിംഗ് അല്ലാത്തത്)

9. വാറൻ്റിയും പിന്തുണയും

The ISDT BG-8S Smart Digital Battery Tester is covered by a manufacturer's warranty. Please refer to the warranty card included with your product or visit the official ISDT webവിശദമായ വാറന്റി നിബന്ധനകൾക്കും വ്യവസ്ഥകൾക്കും സൈറ്റ്.

For technical support, troubleshooting assistance, or inquiries regarding your product, please contact ISDT customer service through their official website or the contact information provided in your product packaging. When contacting support, please have your product model (BG-8S) and purchase information ready.
