ഉപയോക്തൃ മാനുവൽ

1. ആമുഖം

This user manual provides comprehensive instructions for the operation and maintenance of your #DC2702 15 Channel Transmitter. This device is designed as a replacement blind emitter controller for motorized roller shades, offering convenient and efficient control over multiple shades.

ശരിയായ പ്രവർത്തനം ഉറപ്പാക്കുന്നതിനും അതിന്റെ ആയുസ്സ് പരമാവധിയാക്കുന്നതിനും ഉൽപ്പന്നം ഉപയോഗിക്കുന്നതിന് മുമ്പ് ദയവായി ഈ മാനുവൽ നന്നായി വായിക്കുക.

2 സുരക്ഷാ വിവരങ്ങൾ

ഉൽപ്പന്നത്തിന് കേടുപാടുകൾ സംഭവിക്കാതിരിക്കാനോ സ്വയം പരിക്കേൽക്കാതിരിക്കാനോ ഇനിപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ പാലിക്കുക:

• ഉപകരണം വെള്ളത്തിൽ നിന്നും ഉയർന്ന ആർദ്രതയുള്ള അന്തരീക്ഷത്തിൽ നിന്നും അകറ്റി നിർത്തുക.
• ഉപകരണത്തെ ദീർഘനേരം തീവ്രമായ താപനിലയിലോ നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിലോ തുറന്നുകാട്ടരുത്.
• ഉപകരണം സ്വയം വേർപെടുത്താനോ നന്നാക്കാനോ ശ്രമിക്കരുത്. സേവനത്തിനായി യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥരെ സമീപിക്കുക.
• ശരിയായ പോളാരിറ്റിയോടെ ബാറ്ററികൾ ചേർത്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
• ബാറ്ററികൾ കുട്ടികൾക്ക് ലഭ്യമാകാതെ സൂക്ഷിക്കുക. വിഴുങ്ങിയാൽ ഉടൻ വൈദ്യസഹായം തേടുക.
• This transmitter is designed for specific motorized blind systems. Verify compatibility before use.

3. ഉൽപ്പന്നം കഴിഞ്ഞുview

The #DC2702 15 Channel Transmitter is a compact and user-friendly remote control for your motorized shades. It features a clear display and intuitive buttons for easy operation.

ചിത്രം 3.1: മുന്നിലും പിന്നിലും view of the DC2702 15 Channel Transmitter, showing the display and buttons on the front and the model information on the back.

ചിത്രം 3.2: Close-up of the DC2702 transmitter's back label, displaying model number DD2702, power specifications (3VDC), and frequency (433.92MHz).

ഘടകങ്ങൾ:

• LCD ഡിസ്പ്ലേ: Shows the current channel number (0-15) and signal indicator.
• ചാനൽ അപ്/ഡൗൺ ബട്ടണുകൾ: Used to select the desired control channel.
• മുകളിലേക്കുള്ള അമ്പടയാള ബട്ടൺ: Raises the motorized shade.
• നിർത്തുക/താൽക്കാലികമായി നിർത്തുക ബട്ടൺ: Stops the shade at its current position.
• താഴേക്കുള്ള അമ്പടയാള ബട്ടൺ: Lowers the motorized shade.
• Programming Button (usually on the back or side): Used for pairing with shades.

4. സജ്ജീകരണം

4.1 ബാറ്ററി ഇൻസ്റ്റാളേഷൻ

The #DC2702 transmitter requires 1 Lithium Metal battery (included).

1. Locate the battery compartment on the back of the transmitter.
2. സ്ലൈഡ് ചെയ്ത് ബാറ്ററി കവർ തുറക്കുക.
3. Insert the Lithium Metal battery, ensuring correct polarity (+ and -).
4. ബാറ്ററി കവർ സുരക്ഷിതമായി അടയ്ക്കുക.

ചിത്രം 4.1: The DC2702 transmitter shown with its packaging and included accessories, such as mounting screws and wall anchors, indicating readiness for setup.

4.2 Pairing with Motorized Shades

To control your motorized shades, the transmitter must be paired with them. The exact pairing procedure may vary slightly depending on your specific motorized shade model. Refer to your shade's instruction manual for detailed pairing steps. Generally, the process involves:

1. Put your motorized shade into pairing mode (often by pressing a button on the motor or power cycling).
2. On the #DC2702 transmitter, press the programming button (often a small recessed button) or a specific button combination as per your shade's manual.
3. The shade should respond (e.g., jog up and down) to confirm successful pairing.
4. Repeat for each shade you wish to control individually or in groups.

Note: This transmitter is a replacement and is only suitable for systems compatible with DC1602, DC1650, DC1651, DC2700, DC2702, and DC2760 models. It does not match other brands.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

The #DC2702 transmitter allows for individual and group control of up to 15 shades.

5.1 Individual Shade Control

1. ഉപയോഗിക്കുക ചാനൽ അപ്പ് (<) കൂടാതെ ചാനൽ താഴേക്ക് (>) buttons to select the desired channel (1-15) corresponding to a specific shade. The selected channel number will be displayed on the LCD.
2. അമർത്തുക മുകളിലേക്കുള്ള അമ്പടയാളം button to raise the shade.
3. അമർത്തുക താഴേക്കുള്ള അമ്പടയാളം button to lower the shade.
4. അമർത്തുക നിർത്തുക/താൽക്കാലികമായി നിർത്തുക button to halt the shade at any desired position.

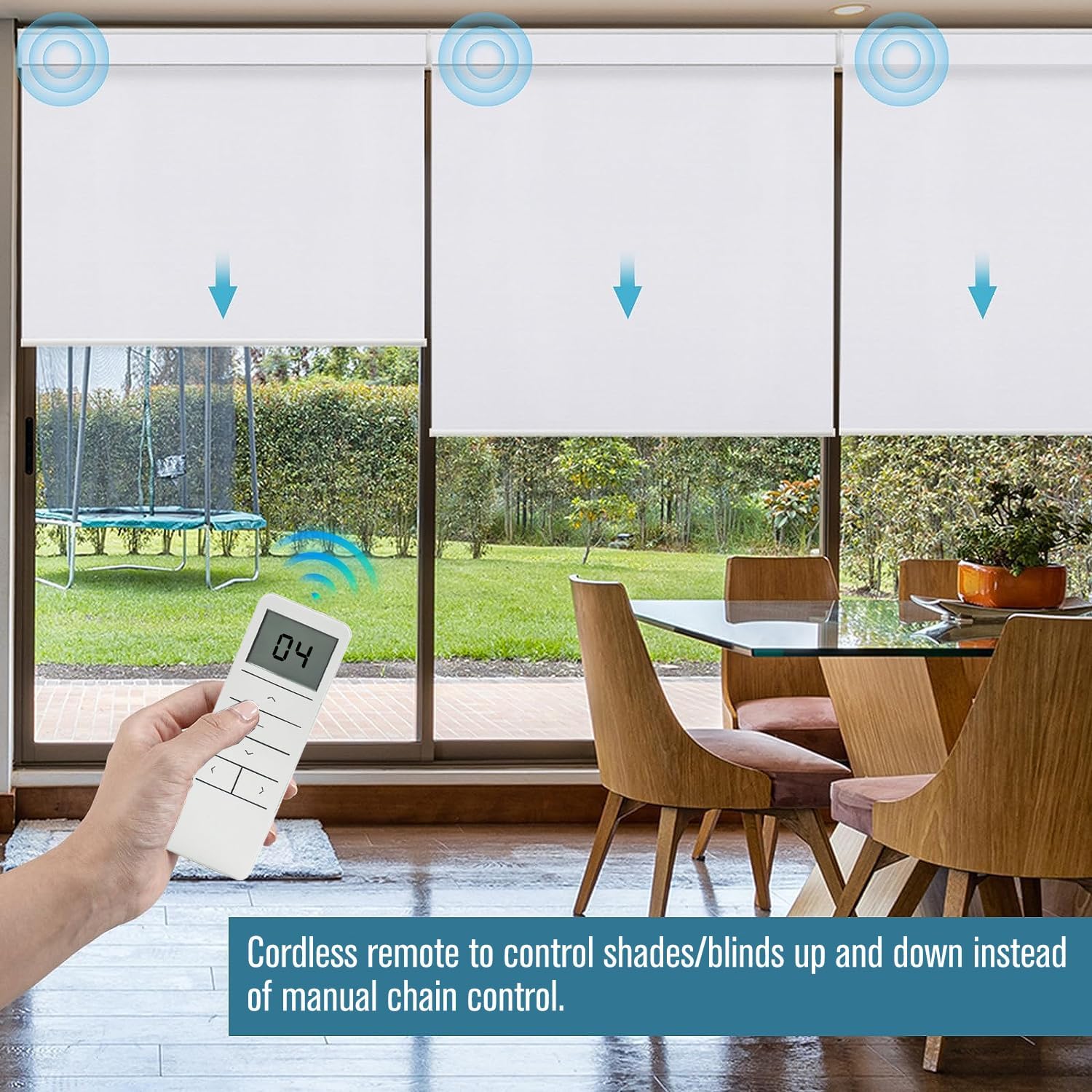

ചിത്രം 5.1: A user operating the DC2702 remote to control multiple motorized roller shades in a dining room, demonstrating cordless convenience.

ചിത്രം 5.2: The DC2702 remote displaying channel 15, illustrating its capability to control up to 15 individual blinds or groups of blinds simultaneously or separately.

5.2 Group Control (Channel 0)

The #DC2702 transmitter features a dedicated group control channel (Channel 0) that can operate all paired shades simultaneously.

1. ഉപയോഗിക്കുക ചാനൽ അപ്പ് (<) or ചാനൽ താഴേക്ക് (>) buttons to select ചാനൽ 0.
2. അമർത്തുക മുകളിലേക്കുള്ള അമ്പടയാളം button to raise all shades paired to Channel 0.
3. അമർത്തുക താഴേക്കുള്ള അമ്പടയാളം button to lower all shades paired to Channel 0.
4. അമർത്തുക നിർത്തുക/താൽക്കാലികമായി നിർത്തുക button to halt all shades at their current position.

ചിത്രം 5.3: A woman relaxing in a living room, demonstrating the convenience of the 15-channel remote controller. Key features highlighted include wall hanging capability, group control, individual control, and the ability to control 15 shades without connecting to Alexa.

5.3 Setting Upper and Lower Limits (if supported by shades)

Some motorized shades allow setting custom upper and lower limits via the remote. Consult your shade's specific manual for instructions on how to program these limits using the #DC2702 transmitter.

6. പരിപാലനം

6.1 വൃത്തിയാക്കൽ

Wipe the transmitter with a soft, dry cloth. Do not use abrasive cleaners or solvents, as they may damage the surface.

6.2 ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ

When the display dims or the remote's range decreases, it's time to replace the battery. Follow the battery installation steps in Section 4.1.

ഉപയോഗിച്ച ബാറ്ററികൾ പ്രാദേശിക നിയന്ത്രണങ്ങൾ അനുസരിച്ച് ഉത്തരവാദിത്തത്തോടെ നീക്കം ചെയ്യുക.

7. പ്രശ്‌നപരിഹാരം

ഈ പരിഹാരങ്ങൾ പരീക്ഷിച്ചതിനുശേഷവും പ്രശ്നം നിലനിൽക്കുകയാണെങ്കിൽ, ദയവായി ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുക.

8 സ്പെസിഫിക്കേഷനുകൾ

• മോഡൽ: DC2702
• ചാനലുകൾ: 15
• വൈദ്യുതി വിതരണം: 1 x Lithium Metal battery (included)
• അളവുകൾ: 5.12 x 1.77 x 0.43 ഇഞ്ച് (13 x 4.5 x 1.1 സെ.മീ)
• ഭാരം: 2.88 ഔൺസ് (0.18 പൗണ്ട്)
• Ranട്ട്ഡോർ റേഞ്ച്: 200 മീറ്റർ വരെ
• ഇൻഡോർ റേഞ്ച്: 35 മീറ്റർ വരെ
• ഡിസ്പ്ലേ തരം: എൽസിഡി അല്ലെങ്കിൽ എൽഇഡി
• അനുയോജ്യത: Replacement for DC1602, DC1650, DC1651, DC2700, DC2702, DC2760 models (verify motor brand compatibility).

9. വാറൻ്റിയും പിന്തുണയും

9.1 വാറൻ്റി വിവരങ്ങൾ

Specific warranty details are typically provided by the seller or manufacturer at the time of purchase. Please retain your proof of purchase for warranty claims.

9.2 ഉപഭോക്തൃ പിന്തുണ

For technical assistance, troubleshooting beyond this manual, or warranty inquiries, please contact the seller or manufacturer directly. Refer to your purchase documentation for contact information.
