1. ഉൽപ്പന്നം കഴിഞ്ഞുview

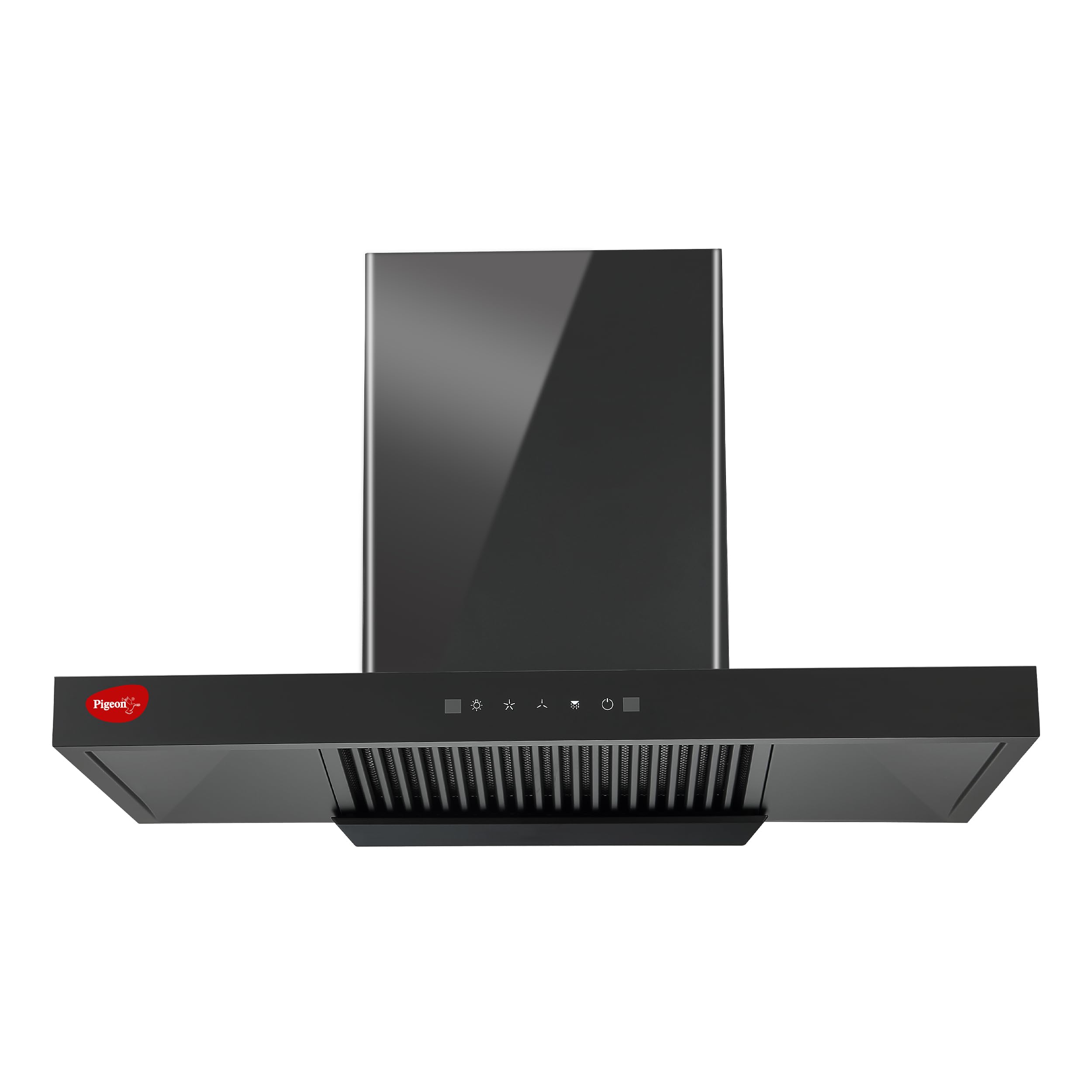

The Pigeon Atmos 90 cm T-Shape Kitchen Chimney is designed to efficiently remove smoke, grease, and odors from your cooking area. Featuring a powerful 1500 m³/hr suction capacity, filterless technology, and convenient touch and gesture controls, this chimney ensures a clean and comfortable kitchen environment. It also includes a Heat Auto Clean function for simplified maintenance.
Image: The Pigeon Atmos 90 cm T-Shape Kitchen Chimney in a kitchen setting, effectively clearing smoke.
2. പ്രധാന സുരക്ഷാ നിർദ്ദേശങ്ങൾ
- ഇൻസ്റ്റാളേഷനും പ്രവർത്തനത്തിനും മുമ്പ് എല്ലാ നിർദ്ദേശങ്ങളും ശ്രദ്ധാപൂർവ്വം വായിക്കുക.
- വൈദ്യുതി വിതരണം വോള്യവുമായി പൊരുത്തപ്പെടുന്നുണ്ടെന്ന് ഉറപ്പാക്കുകtagഇ റേറ്റിംഗ് ലേബലിൽ വ്യക്തമാക്കിയിരിക്കുന്നു.
- പ്രാദേശിക നിയന്ത്രണങ്ങൾക്കനുസൃതമായി യോഗ്യതയുള്ള ഒരു ടെക്നീഷ്യൻ ഇൻസ്റ്റാളേഷൻ നടത്തണം.
- Do not operate the chimney if the power cord is damaged. Contact customer support for replacement.
- Maintain a safe distance between the chimney and the cooking surface as specified in the installation section.
- Never leave frying food unattended, as grease can ignite.
- Clean the oil collector regularly to prevent grease buildup and fire hazards.
- ചിമ്മിനിയുടെ അടിയിൽ തൂങ്ങിക്കിടക്കരുത്.
- ഈ ഉപകരണം ഗാർഹിക ഉപയോഗത്തിന് മാത്രമുള്ളതാണ്.
3. പാക്കേജ് ഉള്ളടക്കം
Upon unpacking, ensure all items are present and undamaged:
- Pigeon Atmos 90 cm T-Shape Kitchen Chimney Unit
- Installation Kit (mounting brackets, screws, wall plugs)
- Ducting Pipe (if included with model)
- ഉപയോക്തൃ മാനുവൽ
If any components are missing or damaged, contact customer support immediately.
4. ഇൻസ്റ്റലേഷനും സജ്ജീകരണവും
The Pigeon Atmos chimney is designed for wall-mount installation and requires proper ducting for optimal performance. Professional installation is recommended.
4.1 Installation Distance
Maintain an optimal distance between the cooking surface and the chimney for effective smoke extraction and safety.
Image: Diagram illustrating the recommended installation distance of 60 to 80 cm from the stove to the chimney.
ശുപാർശ ചെയ്യുന്ന ദൂരം: 60 cm to 80 cm from the stove to the bottom of the chimney.
4.2 Mounting Steps (General Guide)
- അടയാളപ്പെടുത്തൽ: Determine the desired height and center point above your cooking range. Mark the drilling points for the mounting brackets on the wall.
- ഡ്രില്ലിംഗ്: Drill holes at the marked points and insert wall plugs.
- മൗണ്ടിംഗ് ബ്രാക്കറ്റുകൾ: Securely attach the mounting brackets to the wall using the provided screws.
- Chimney Placement: Carefully lift the chimney unit and hang it onto the mounted brackets. Ensure it is level and securely seated.
- ഡക്റ്റിംഗ് കണക്ഷൻ: Connect the ducting pipe from the chimney's exhaust outlet to the external vent. Ensure a tight seal to prevent air leakage.
- ഇലക്ട്രിക്കൽ കണക്ഷൻ: Connect the chimney to a suitable power outlet. Ensure the power supply is off during connection.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The Pigeon Atmos chimney features both touch and gesture controls for ease of use.
5.1 നിയന്ത്രണ പാനൽ പ്രവർത്തനങ്ങൾ
നിയന്ത്രണ പാനലിൽ സാധാരണയായി ഇവ ഉൾപ്പെടുന്നു:
- പവർ ബട്ടൺ: To turn the chimney ON/OFF.
- ഫാൻ സ്പീഡ് നിയന്ത്രണം: To adjust suction power (low, medium, high).
- ലൈറ്റ് ബട്ടൺ: To turn the LED lights ON/OFF.
- ഓട്ടോ ക്ലീൻ ബട്ടൺ: To activate the Heat Auto Clean function.
5.2 ആംഗ്യ നിയന്ത്രണം
The chimney can be operated hands-free using simple hand gestures.
Image: A hand demonstrating gesture control to operate the chimney, allowing for hands-free operation while cooking.
- Wave Left/Right: Typically used to turn the chimney ON/OFF or adjust fan speed. Refer to the specific gesture patterns indicated on the chimney or in the quick start guide.
- Wave Up/Down: May control fan speed or lights.
Practice the gestures to become familiar with their functions.
6. പരിപാലനവും ശുചീകരണവും
Regular maintenance ensures the longevity and efficient performance of your chimney.
6.1 Heat Auto Clean (HAC) Function
The Heat Auto Clean feature simplifies the cleaning process by melting and collecting oil residues.
ചിത്രം: ഒരു ആന്തരികം view of the chimney's Heat Auto Clean mechanism, showing water and oil being collected from the blower.
- സജീവമാക്കൽ: Press the 'Auto Clean' button on the control panel. The chimney will initiate a heating cycle to liquefy accumulated oil.
- ശേഖരം: The liquefied oil drips into the built-in oil collector.
- ആവൃത്തി: Use the Auto Clean function regularly, depending on your cooking frequency and type.
6.2 Oil Collector Cleaning
The oil collector should be emptied and cleaned periodically.
- നീക്കം ചെയ്യൽ: Carefully slide out the oil collector tray located at the bottom of the chimney.
- വൃത്തിയാക്കൽ: Wash the tray with warm, soapy water. Rinse thoroughly and dry completely before reinserting.
- ആവൃത്തി: Check the oil collector weekly and clean as needed.
6.3 Filterless Technology
This chimney utilizes filterless technology, which means there are no physical filters to clean or replace, simplifying maintenance.
Image: Visual representation of the chimney's filterless technology, highlighting its benefits: low noise, high suction (1500 m³/h), and hand gesture motion sensor.
- The powerful motor and design ensure efficient smoke and oil particle removal without the need for traditional filters.
- Regular use of the Heat Auto Clean function is sufficient for internal cleaning.
6.4 ബാഹ്യ ശുചീകരണം
- മൃദുവായ തുണി ഉപയോഗിച്ച് പുറംഭാഗങ്ങൾ തുടയ്ക്കുക d.ampവീര്യം കുറഞ്ഞ ഡിറ്റർജന്റ് ഉപയോഗിച്ചു.
- അബ്രാസീവ് ക്ലീനറുകൾ, സ്റ്റീൽ കമ്പിളി, അല്ലെങ്കിൽ കഠിനമായ രാസവസ്തുക്കൾ എന്നിവ ഉപയോഗിക്കരുത്, കാരണം ഇവ ഫിനിഷിന് കേടുവരുത്തും.
7. ട്രബിൾഷൂട്ടിംഗ് ഗൈഡ്
ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുന്നതിന് മുമ്പ്, ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും പരിശോധിക്കുക:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| Chimney does not turn ON | No power supply; Loose connection; Faulty power switch | Check power outlet and circuit breaker; Ensure power cord is securely plugged in; Contact service if switch is faulty. |
| കുറഞ്ഞ സക്ഷൻ പവർ | Oil collector full; Obstruction in ducting; Improper installation distance | Empty and clean oil collector; Check ducting for blockages; Verify installation height (60-80 cm from stove). |
| പ്രവർത്തന സമയത്ത് അസാധാരണമായ ശബ്ദം | Loose parts; Obstruction in blower; Improper installation | Ensure all screws are tightened; Check for foreign objects in the blower area (power off first); Re-check installation stability. |
| ലൈറ്റുകൾ പ്രവർത്തിക്കുന്നില്ല | Faulty LED bulb; Wiring issue | Contact customer support for LED replacement or wiring inspection. |
ഈ പരിഹാരങ്ങൾ പരീക്ഷിച്ചതിനുശേഷവും പ്രശ്നം നിലനിൽക്കുകയാണെങ്കിൽ, ദയവായി ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുക.
8. ഉൽപ്പന്ന സവിശേഷതകൾ
| ബ്രാൻഡ് | മാടപ്രാവ് |
| മോഡൽ നമ്പർ | 16001896 |
| ഉൽപ്പന്ന അളവുകൾ (D x W x H) | 40D x 90W x 43.8H സെന്റീമീറ്ററുകൾ |
| നിറം | കറുപ്പ് |
| പ്രത്യേക സവിശേഷതകൾ | Auto Clean, Built-In Oil Collector, LED Lighting, Gesture Control |
| എയർ ഫ്ലോ കപ്പാസിറ്റി | മണിക്കൂറിൽ 1500 ക്യുബിക് മീറ്റർ |
| ശബ്ദ നില | 56 ഡെസിബെൽ |
| മൗണ്ടിംഗ് തരം | മതിൽ മൗണ്ട് |
| നിയന്ത്രണ തരം നിയന്ത്രിക്കുന്നു | Touch, Gesture |
| വാല്യംtage | 240 വോൾട്ട് (എസി) |
| ഫിൽട്ടർ തരം | ഫിൽട്ടർലെസ്സ് |
| വെൻ്റിലേഷൻ തരം | Ducted/Vented |
| ഇനം ഫോം | ടി-ആകൃതി |
| ഇനത്തിൻ്റെ ഭാരം | 12500 ഗ്രാം |
| മെറ്റീരിയൽ തരം | ലോഹം |
9. വാറൻ്റി വിവരങ്ങൾ
Your Pigeon Atmos Kitchen Chimney comes with the following warranty:
- ഉൽപ്പന്ന വാറൻ്റി: 1 year comprehensive warranty on the product.
- മോട്ടോർ വാറന്റി: 7 years warranty on the motor.
Terms & Conditions apply. Please retain your purchase receipt for warranty claims. The warranty covers manufacturing defects and does not cover damage due to improper installation, misuse, or normal wear and tear.
10. ഉപഭോക്തൃ പിന്തുണ
For any inquiries, installation assistance, or service requests, please contact Pigeon Customer Care:
Image: Pigeon Customer Care contact information, showing the phone number for inquiries and installation support.
Customer Care Number: +91 6364 914 202
You can call or WhatsApp us on the number provided.
