OMMO പ്രൊഫഷണൽ മെറ്റൽ ഡിറ്റക്ടർ ഉപയോക്തൃ മാനുവൽ

1. ആമുഖം

This manual provides comprehensive instructions for the OMMO Professional Metal Detector, Model MD-7011. It covers assembly, operation, maintenance, and troubleshooting to ensure safe and effective use of your device. Designed for both adults and children, this detector features a rechargeable battery, adjustable stem, IP68 waterproof search coil, and a clear LCD display with 6 detection modes, making it ideal for various treasure hunting adventures.

2. സുരക്ഷാ മുന്നറിയിപ്പുകൾ

Please read and understand all safety warnings before operating the metal detector to prevent injury or damage to the device.

• മാനുവൽ വായിക്കുക: Always read the entire user manual before initial use and keep it for future reference.
• വൈദ്യുത അപകടങ്ങൾ: Do not use the metal detector near live electrical wires or power lines. Always be aware of your surroundings.
• വെള്ളത്തിൽ മുങ്ങൽ: The search coil is IP68 waterproof and can be submerged. However, the control unit is NOT waterproof. കൺട്രോൾ യൂണിറ്റ് വെള്ളത്തിൽ മുക്കരുത്.
• ബാറ്ററി സുരക്ഷ: Use only the provided Type-C cable for charging. Do not attempt to open or replace the built-in lithium battery. Avoid extreme temperatures.
• Private Property: സ്വകാര്യ സ്ഥലത്ത് ലോഹ കണ്ടെത്തൽ നടത്തുന്നതിന് മുമ്പ് എല്ലായ്പ്പോഴും അനുമതി വാങ്ങുക.
• Unexploded Ordnance: If you encounter what appears to be unexploded ordnance or dangerous materials, do not touch them. Mark the location and contact local authorities immediately.
• കുട്ടികളുടെ ഉപയോഗം: While suitable for children, adult supervision is recommended during operation.

3. പാക്കേജ് ഉള്ളടക്കം

പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• 1 x OMMO Professional Metal Detector (Main Unit with Control Box, Adjustable Stem, Search Coil, Armrest)
• 1 x ഹെഡ്‌ഫോൺ
• 1 x ടൈപ്പ്-സി യുഎസ്ബി ചാർജിംഗ് കേബിൾ
• 1 x ഉപയോക്തൃ മാനുവൽ

4. ഉൽപ്പന്ന ഘടകങ്ങൾ

Familiarize yourself with the different parts of your metal detector:

Figure 4.1: Main Components of the OMMO Metal Detector. Note: The cable should be wound up to avoid signal interference.

• തിരച്ചിൽ കോയിൽ: The waterproof detection coil that scans for metal objects.
• കൺട്രോൾ ബോക്സ്: Houses the LCD display, control buttons, and electronic circuitry.
• ഹാൻഡിൽ ഗ്രിപ്പ്: സുഖകരമായ ഹോൾഡിംഗിനായി എർഗണോമിക് ഗ്രിപ്പ്.
• മുകളിലെ തണ്ട്: The upper part of the adjustable shaft.
• താഴത്തെ തണ്ട്: The lower part of the adjustable shaft, connecting to the search coil.
• ബക്കിൾ: Used to secure the adjustable stem at desired length.
• Armrest Stem: Connects the arm support to the main shaft.
• ആയുധ പിന്തുണ: Padded support for the forearm to reduce fatigue during extended use.

5. സജ്ജീകരണവും അസംബ്ലിയും

നിങ്ങളുടെ മെറ്റൽ ഡിറ്റക്ടർ കൂട്ടിച്ചേർക്കാൻ ഈ ഘട്ടങ്ങൾ പാലിക്കുക:

1. സെർച്ച് കോയിൽ അറ്റാച്ചുചെയ്യുക: Connect the search coil to the lower stem using the provided bolt and knob. Ensure it is securely fastened but allows for slight angle adjustment.
2. തണ്ടുകൾ ബന്ധിപ്പിക്കുക: Slide the lower stem into the upper stem.
3. Attach Control Box and Armrest: Slide the control box onto the upper stem and secure it. Attach the armrest to the armrest stem and then to the main shaft.
4. Adjust Stem Length: Loosen the buckle on the stem and adjust the length (from 69.8 cm to 124.5 cm) to a comfortable height that allows the search coil to be parallel to the ground when standing upright. Tighten the buckle.
5. കോയിൽ കേബിൾ ബന്ധിപ്പിക്കുക: Carefully wrap the search coil cable around the stem, ensuring it is snug but not overly tight, and plug the connector into the port on the control box. Ensure the cable is wound tightly to prevent signal interference.
6. ബാറ്ററി ചാർജ് ചെയ്യുക: Before first use, fully charge the built-in lithium battery using the provided Type-C USB cable. Refer to Section 6 for charging instructions.

6 ബാറ്ററി ചാർജ് ചെയ്യുന്നു

The OMMO metal detector is equipped with a high-capacity 1800mAh rechargeable lithium battery, providing over 15 hours of continuous operation on a full charge.

Figure 6.1: Charging the Metal Detector via Type-C USB.

• Locate the Type-C charging port on the control unit.
• Connect the provided Type-C USB cable to the detector and plug the other end into a standard USB power adapter (5V 2.5A recommended, not included), power bank, or car charger.
• The battery indicator on the LCD screen will show charging status. A full charge typically takes 4-5 hours.
• പൂർണ്ണമായി ചാർജ് ചെയ്തുകഴിഞ്ഞാൽ, കേബിൾ വിച്ഛേദിക്കുക.

കുറിപ്പ്: The battery is integrated and not user-replaceable. If the battery needs replacement, please contact customer support.

7. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

7.1 കൺട്രോൾ പാനൽ ഓവർview

The intuitive LCD control box provides real-time data and easy access to all settings. Refer to the diagram below for button functions and display indicators.

Figure 7.1: Intuitive LCD Control Box.

• പവർ ബട്ടൺ: Long press for 3 seconds to turn the detector ON/OFF.
• മോഡ് ബട്ടൺ: Press to cycle through the 6 detection modes (All-Metal, Disc, Notch, Memory, Jewelry, Pinpoint).
• PP (Pinpoint) Button: Press to activate Pinpoint mode for precise target location.
• BRI/VOL ബട്ടൺ: Press to adjust screen brightness or volume. Use +/- buttons to change levels.
• SENS (Sensitivity) Button: Press to adjust sensitivity level. Use +/- buttons to change levels.
• +/- ബട്ടണുകൾ: Used to adjust sensitivity, volume, or brightness depending on the selected function.
• TARGET ID: Displays the probable type of metal detected (e.g., iron, nickel, aluminum, zinc, copper, silver, gold).
• DEPTH Indicator: Shows the estimated depth of the detected object (e.g., 2", 4", 6", 8").
• ബാറ്ററി ലെവൽ: ശേഷിക്കുന്ന ബാറ്ററി ചാർജ് സൂചിപ്പിക്കുന്നു.

7.2 ഡിറ്റക്ഷൻ മോഡുകൾ

The OMMO metal detector offers 6 precise detection modes for efficient metal identification:

Figure 7.2: Six Operation Modes.

• All-Metal (A-M): Detects all types of metal. This mode offers the deepest detection depth and is ideal for general searching when you want to find anything metallic.
• Disc (Discrimination): Allows you to eliminate unwanted metal types (e.g., iron) from detection. This helps focus on more valuable targets.
• നോച്ച്: Provides freedom to eliminate specific unwanted metal categories by "notching" them out. More precise than Disc mode for selective rejection.
• മെമ്മറി: Detects only the memorized metal type. Useful if you are specifically looking for a particular type of metal.
• ആഭരണങ്ങൾ: Optimized for detecting jewelry and precious metals. This mode typically discriminates against iron and other common trash metals.
• പിൻപോയിന്റ് (പിപി): Used to precisely locate the exact position of a detected target. Once a target is found in another mode, switch to Pinpoint to narrow down its location before digging.

7.3 സെൻസിറ്റിവിറ്റി അഡ്ജസ്റ്റ്മെന്റ്

Sensitivity controls how responsive the detector is to targets and ground conditions. Higher sensitivity increases detection depth but can also lead to more false signals in mineralized ground.

• അമർത്തുക സെൻസ് ബട്ടൺ.
• ഉപയോഗിക്കുക +/- buttons to increase or decrease the sensitivity level.
• Start with a moderate sensitivity setting and adjust as needed based on the environment. If the detector is chattering or giving false signals, reduce the sensitivity.

7.4 Depth Detection

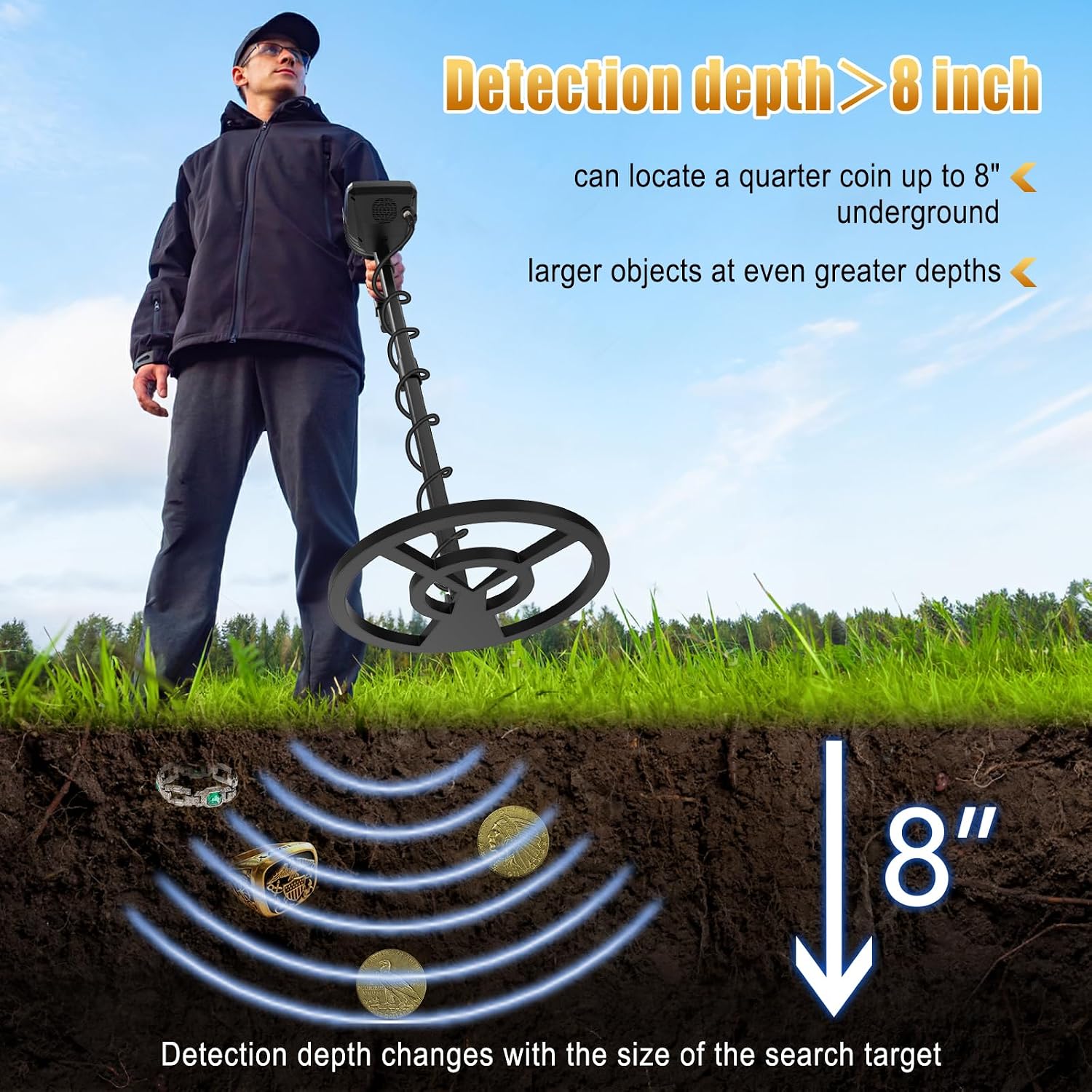

The detector can locate small coins up to 8 inches (20.3 cm) underground and larger objects at even greater depths (up to 12 inches or 30.5 cm).

Figure 7.3: Detection Depth Capability.

The displayed depth is an estimate and can vary based on target size, composition, orientation, and ground mineralization.

7.5 വാട്ടർപ്രൂഫ് സെർച്ച് കോയിൽ

The 10-inch (25.4 cm) search coil is IP68 waterproof, allowing for exploration in shallow water, such as beaches, streams, or wet grass.

Figure 7.4: Waterproof Search Coil in Use.

പ്രധാനപ്പെട്ടത്: As stated in the safety warnings, the control box is NOT waterproof. Ensure the control box remains dry and above water at all times.

8. പരിപാലനം

ശരിയായ അറ്റകുറ്റപ്പണി നിങ്ങളുടെ മെറ്റൽ ഡിറ്റക്ടറിന്റെ ആയുസ്സ് വർദ്ധിപ്പിക്കും:

• വൃത്തിയാക്കൽ: ഓരോ ഉപയോഗത്തിനു ശേഷവും, പ്രത്യേകിച്ച് മണൽ അല്ലെങ്കിൽ ചെളി നിറഞ്ഞ സാഹചര്യങ്ങളിൽ, പരസ്യം ഉപയോഗിച്ച് സെർച്ച് കോയിലും സ്റ്റെമും തുടച്ചുമാറ്റുക.amp തുണി. ഉരച്ചിലുകളുള്ള ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
• കൺട്രോൾ ബോക്സ് കെയർ: Keep the control box clean and dry. Avoid exposing it to direct sunlight for prolonged periods.
• സംഭരണം: Store the detector in a cool, dry place when not in use. If storing for an extended period, ensure the battery is partially charged (around 50%) to preserve its lifespan.
• കേബിൾ മാനേജുമെന്റ്: Ensure the coil cable is not kinked or damaged.

9. പ്രശ്‌നപരിഹാരം

If you encounter issues with your OMMO metal detector, refer to the following common problems and solutions:

10 സ്പെസിഫിക്കേഷനുകൾ

Detailed technical specifications for the OMMO Metal Detector MD-7011:

11. വാറൻ്റിയും പിന്തുണയും

OMMO is committed to providing high-quality products and excellent customer service. Your OMMO metal detector comes with a lifetime support guarantee.

• For any questions, technical assistance, or warranty claims, please contact OMMO customer support.
• Please have your model number (MD-7011) and purchase details ready when contacting support.
• Contact information can typically be found on the product packaging or the seller's page where you purchased the item.
