മൾട്ടി ഗേജ് 7 സെവൻ വയർ ആർവി സിampട്രെയിലർ കേബിൾ ഉപയോക്തൃ മാനുവൽ

ആമുഖം

ജനറിക് മൾട്ടി ഗേജ് 7 സെവൻ വയർ ആർവി സി യുടെ ശരിയായ ഉപയോഗം, ഇൻസ്റ്റാളേഷൻ, പരിപാലനം എന്നിവയ്ക്കുള്ള അവശ്യ വിവരങ്ങൾ ഈ മാനുവൽ നൽകുന്നു.ampട്രെയിലർ കേബിൾ. ആർവി, ട്രെയിലർ ആപ്ലിക്കേഷനുകളിലെ വിശ്വസനീയമായ ഇലക്ട്രിക്കൽ കണക്ഷനുകൾക്കായി രൂപകൽപ്പന ചെയ്തിട്ടുള്ളതാണ് ഈ ഹെവി-ഡ്യൂട്ടി സ്ട്രാൻഡഡ് കോപ്പർ വയർ. സുരക്ഷിതവും ഫലപ്രദവുമായ പ്രവർത്തനം ഉറപ്പാക്കാൻ ഉപയോഗിക്കുന്നതിന് മുമ്പ് ദയവായി ഈ മാനുവൽ നന്നായി വായിക്കുക.

ഉൽപ്പന്നം കഴിഞ്ഞുview

മൾട്ടി ഗേജ് 7 സെവൻ വയർ ആർവി സിampആർവികളിലും ട്രെയിലറുകളിലും സമഗ്രമായ വയറിംഗ് ആവശ്യങ്ങൾക്കായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്ന, ഒരു പ്രത്യേക ഗേജ് ഉള്ള ഏഴ് വ്യക്തിഗത കണ്ടക്ടറുകൾ ഉൾക്കൊള്ളുന്ന ഒരു പ്രത്യേക ഇലക്ട്രിക്കൽ കേബിളാണ് ട്രെയിലർ കേബിൾ. വിവിധ പ്രോജക്റ്റ് ആവശ്യകതകൾക്ക് അനുയോജ്യമായ ഇഷ്ടാനുസൃത നീളത്തിലാണ് ഇത് വിൽക്കുന്നത്.

ചിത്രം: ക്ലോസ്-അപ്പ് view മൾട്ടി ഗേജ് 7 സെവൻ വയർ ആർവി സി യുടെampട്രെയിലർ കേബിൾ, ഏഴ് വ്യത്യസ്ത കളർ-കോഡഡ് വയറുകളെ അവയുടെ തുറന്നുകിടക്കുന്ന ചെമ്പ് സ്ട്രോണ്ടുകൾ ചിത്രീകരിക്കുന്നു. ആന്തരിക കണ്ടക്ടറുകൾ വെളിപ്പെടുത്തുന്നതിന് പുറം കറുത്ത ജാക്കറ്റ് ഭാഗികമായി നീക്കം ചെയ്തിരിക്കുന്നു.

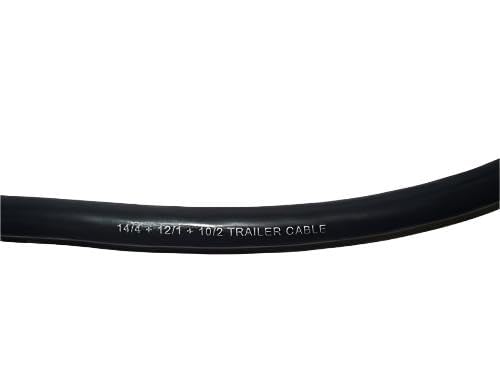

ചിത്രം: ട്രെയിലർ കേബിളിന്റെ കറുത്ത പുറം ജാക്കറ്റിന്റെ ഒരു ഭാഗം, അച്ചടിച്ച സ്പെസിഫിക്കേഷനുകൾ വ്യക്തമായി കാണിക്കുന്നു: "14/4 + 12/1 + 10/2 ട്രെയിലർ കേബിൾ". ഇത് ആന്തരിക വയറുകളുടെ ഗേജ് കോൺഫിഗറേഷൻ സൂചിപ്പിക്കുന്നു.

എന്താണ് ഉൾപ്പെടുത്തിയിരിക്കുന്നത്

മൾട്ടി ഗേജ് 7 സെവൻ വയർ ആർവി സി യുടെ ഓരോ ഓർഡറുംampട്രെയിലർ കേബിളിൽ ഇവ ഉൾപ്പെടുന്നു:

• മൾട്ടി ഗേജ് വയറിന്റെ 1 X സെക്ഷൻ (ക്രമീകരിച്ച പ്രകാരം നീളം)

സ്പെസിഫിക്കേഷനുകൾ

സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

ആർവികളിലും ട്രെയിലറുകളിലും ഇഷ്ടാനുസൃത വയറിംഗ് ആപ്ലിക്കേഷനുകൾക്കായി ഈ കേബിൾ രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്നു. സാധാരണയായി ആവശ്യമുള്ള നീളത്തിൽ കേബിൾ മുറിക്കുക, പുറം ജാക്കറ്റും വ്യക്തിഗത വയർ ഇൻസുലേഷനും നീക്കം ചെയ്യുക, വയറുകളെ ഉചിതമായ ടെർമിനലുകളിലേക്കോ കണക്ടറുകളിലേക്കോ ബന്ധിപ്പിക്കുക എന്നിവയാണ് ഇൻസ്റ്റാളേഷനിൽ ഉൾപ്പെടുന്നത്.

1. ആസൂത്രണം: മുറിക്കുന്നതിന് മുമ്പ്, നിങ്ങളുടെ നിർദ്ദിഷ്ട ആർവി അല്ലെങ്കിൽ ട്രെയിലർ വയറിംഗ് പ്രോജക്റ്റിന് ആവശ്യമായ കേബിളിന്റെ നീളം ശ്രദ്ധാപൂർവ്വം ആസൂത്രണം ചെയ്യുക. ഏതെങ്കിലും വളവുകൾ, റൂട്ടിംഗ്, കണക്ഷൻ പോയിന്റുകൾ എന്നിവ നിങ്ങൾ കണക്കിലെടുക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.
2. മുറിക്കൽ: ആവശ്യമായ നീളത്തിൽ കേബിൾ മുറിക്കാൻ ഉചിതമായ വയർ കട്ടറുകൾ ഉപയോഗിക്കുക. വൃത്തിയുള്ളതും നേരായതുമായ ഒരു കട്ട് ഉറപ്പാക്കുക.
3. സ്ട്രിപ്പിംഗ് ഔട്ടർ ജാക്കറ്റ്: ഏഴ് ആന്തരിക കളർ-കോഡഡ് വയറുകൾ വെളിപ്പെടുത്തുന്നതിന് പുറത്തെ കറുത്ത ജാക്കറ്റ് ശ്രദ്ധാപൂർവ്വം പിന്നിലേക്ക് ഊരിമാറ്റുക. അകത്തെ ഇൻസുലേഷന് കേടുപാടുകൾ സംഭവിക്കാതിരിക്കാൻ ശരിയായ ഗേജിൽ സജ്ജീകരിച്ച ഒരു വയർ സ്ട്രിപ്പർ ഉപകരണം ഉപയോഗിക്കുക.
4. വ്യക്തിഗത വയറുകൾ ഊരിമാറ്റൽ: ഓരോ കണക്ഷനും, കളർ-കോഡ് ചെയ്ത വ്യക്തിഗത വയറുകളുടെ അറ്റത്ത് നിന്ന് ഇൻസുലേഷന്റെ ഒരു ചെറിയ ഭാഗം നീക്കം ചെയ്ത്, ചെമ്പ് സ്ട്രോണ്ടുകൾ തുറന്നുകാട്ടുക. തുറന്നിരിക്കുന്ന വയറിന്റെ നീളം നിങ്ങളുടെ ടെർമിനലിന്റെയോ കണക്ടറിന്റെയോ ആവശ്യകതകളുമായി പൊരുത്തപ്പെടണം.
5. കണക്ഷൻ: നിങ്ങളുടെ RV-യുടെയോ ട്രെയിലറിന്റെയോ വയറിംഗ് ഡയഗ്രം അനുസരിച്ച് ഓരോ വയറും അതിന്റെ അനുബന്ധ ടെർമിനലിലേക്കോ കണക്ടറിലേക്കോ ബന്ധിപ്പിക്കുക. ഷോർട്ട് സർക്യൂട്ടുകൾ തടയാൻ എല്ലാ കണക്ഷനുകളും സുരക്ഷിതമാണെന്നും ശരിയായി ഇൻസുലേറ്റ് ചെയ്തിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക. RV/ട്രെയിലർ വയറിംഗ് കളർ കോഡുകൾക്കുള്ള വ്യവസായ മാനദണ്ഡങ്ങൾ കാണുക (ഉദാ. ട്രെയിലർ വയറിംഗ് ഡയഗ്രമുകൾ).
6. സുരക്ഷിതമാക്കുന്നു: ഉചിതമായ കേബിൾ cl ഉപയോഗിച്ച് കേബിൾ അതിന്റെ പാതയിൽ ഉറപ്പിക്കുക.ampചഫിങ്ങോ, കിങ്കിംഗോ, അല്ലെങ്കിൽ ആകസ്മികമായ വിച്ഛേദമോ തടയാൻ s അല്ലെങ്കിൽ ടൈകൾ.

മുന്നറിയിപ്പ്: മതിയായ അറിവും പരിചയവുമുള്ള വ്യക്തികൾ മാത്രമേ ഇലക്ട്രിക്കൽ വയറിംഗ് നടത്താവൂ. തെറ്റായ വയറിംഗ് വൈദ്യുത അപകടങ്ങൾ, ഉപകരണങ്ങൾക്ക് കേടുപാടുകൾ അല്ലെങ്കിൽ തീപിടുത്തത്തിന് കാരണമാകും. ഇലക്ട്രിക്കൽ സിസ്റ്റങ്ങളിൽ പ്രവർത്തിക്കുന്നതിന് മുമ്പ് എല്ലായ്പ്പോഴും വൈദ്യുതി വിച്ഛേദിക്കുക.

പ്രവർത്തന തത്വങ്ങൾ

മൾട്ടി ഗേജ് 7 സെവൻ വയർ ആർവി സിampഒരു ടോവിംഗ് വാഹനത്തിനും ട്രെയിലറിനോ ആർ‌വിക്കോ ഇടയിലുള്ള പ്രാഥമിക വൈദ്യുത ചാലകമായി ട്രെയിലർ കേബിൾ പ്രവർത്തിക്കുന്നു. ഏഴ് വയറുകളിൽ ഓരോന്നും ഒരു പ്രത്യേക ഉദ്ദേശ്യം നിറവേറ്റുന്നു, വിവിധ പ്രവർത്തനങ്ങൾ പ്രാപ്തമാക്കുന്നു:

• ഗ്രൗണ്ട് (വെള്ള): എല്ലാ സർക്യൂട്ടുകൾക്കും പൊതുവായ ഗ്രൗണ്ട് കണക്ഷൻ നൽകുന്നു.
• റണ്ണിംഗ് ലൈറ്റുകൾ (തവിട്ട്): ടെയിൽ ലൈറ്റുകൾ, മാർക്കർ ലൈറ്റുകൾ, ലൈസൻസ് പ്ലേറ്റ് ലൈറ്റുകൾ എന്നിവയ്ക്ക് പവർ നൽകുന്നു.
• വലത് തിരിവ്/ബ്രേക്ക് (പച്ച): വലത് ടേൺ സിഗ്നലും വലത് ബ്രേക്ക് ലൈറ്റും നിയന്ത്രിക്കുന്നു.
• ഇടത് തിരിവ്/ബ്രേക്ക് (മഞ്ഞ): ഇടത് ടേൺ സിഗ്നലും ഇടത് ബ്രേക്ക് ലൈറ്റും നിയന്ത്രിക്കുന്നു.
• ഓക്സിലറി/റിവേഴ്സ് (നീല): പലപ്പോഴും റിവേഴ്സ് ലൈറ്റുകൾക്കോ ​​ഓക്സിലറി പവർക്കോ ഉപയോഗിക്കുന്നു.
• ഇലക്ട്രിക് ബ്രേക്കുകൾ (ചുവപ്പ്): ട്രെയിലറിന്റെ ഇലക്ട്രിക് ബ്രേക്കുകൾക്ക് പവർ നൽകുന്നു.
• ബാറ്ററി ചാർജ്/12V പവർ (കറുപ്പ്): ട്രെയിലർ ബാറ്ററി ചാർജ് ചെയ്യുന്നതിനോ ആക്‌സസറികൾ പവർ ചെയ്യുന്നതിനോ സ്ഥിരമായ 12V പവർ നൽകുന്നു.

എല്ലാ ലൈറ്റുകളുടെയും സിസ്റ്റങ്ങളുടെയും ശരിയായ പ്രവർത്തനം ഉറപ്പാക്കാൻ ടോവിംഗ് വാഹനത്തിലെയും ട്രെയിലറിലെയും വയറിംഗ് കോൺഫിഗറേഷൻ പൊരുത്തപ്പെടുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.

മെയിൻ്റനൻസ്

നിങ്ങളുടെ മൾട്ടി ഗേജ് 7 സെവൻ വയർ ആർവി സി യുടെ ശരിയായ അറ്റകുറ്റപ്പണികൾampട്രെയിലർ കേബിൾ അതിന്റെ ആയുസ്സ് വർദ്ധിപ്പിക്കുകയും വിശ്വസനീയമായ പ്രകടനം ഉറപ്പാക്കുകയും ചെയ്യും.

• പതിവ് പരിശോധന: കേബിളിന്റെ മുഴുവൻ നീളത്തിലും തേയ്മാനം, മുറിവുകൾ, ഉരച്ചിലുകൾ, പുറം ജാക്കറ്റിന് കേടുപാടുകൾ എന്നിവ ഉണ്ടോ എന്ന് ഇടയ്ക്കിടെ പരിശോധിക്കുക. കേബിൾ വളയുകയോ ഇടുങ്ങിയ ഇടങ്ങളിലൂടെ കടന്നുപോകുകയോ ചെയ്യുന്ന സ്ഥലങ്ങളിൽ ശ്രദ്ധ ചെലുത്തുക.
• കണക്ഷൻ പോയിൻ്റുകൾ: എല്ലാ കണക്ഷൻ പോയിന്റുകളും (ഉദാ: പ്ലഗുകൾ, ടെർമിനലുകൾ) തുരുമ്പെടുക്കൽ, അയവ് അല്ലെങ്കിൽ കേടുപാടുകൾ എന്നിവയ്ക്കായി പരിശോധിക്കുക. ഭാവിയിൽ അടിഞ്ഞുകൂടുന്നത് തടയാൻ ഒരു വയർ ബ്രഷ് ഉപയോഗിച്ച് തുരുമ്പെടുക്കൽ വൃത്തിയാക്കി ഡൈഇലക്ട്രിക് ഗ്രീസ് പുരട്ടുക.
• സുരക്ഷിത റൂട്ടിംഗ്: കേബിൾ സുരക്ഷിതമായി റൂട്ട് ചെയ്‌തിട്ടുണ്ടെന്നും നിലത്ത് വലിച്ചിടുന്നില്ലെന്നും അല്ലെങ്കിൽ കേടുപാടുകൾ വരുത്താൻ സാധ്യതയുള്ള മൂർച്ചയുള്ള അരികുകളിൽ തുറന്നിരിക്കുന്നില്ലെന്നും ഉറപ്പാക്കുക.
• സംഭരണം: ഉപയോഗത്തിലില്ലാത്തപ്പോൾ, കേബിൾ വൃത്തിയുള്ളതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക, അത് കടുത്ത താപനിലയിൽ നിന്നും നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്നും അകറ്റി നിർത്തുക. കേബിൾ വളയുകയോ മുറുകെ ചുരുട്ടുകയോ ചെയ്യുന്നത് ഒഴിവാക്കുക.
• വൃത്തിയാക്കൽ: കേബിൾ വൃത്തികേടായാൽ, പരസ്യം ഉപയോഗിച്ച് അത് തുടയ്ക്കുക.amp തുണി. ഇൻസുലേഷനെ നശിപ്പിക്കാൻ സാധ്യതയുള്ള കഠിനമായ രാസവസ്തുക്കളോ ലായകങ്ങളോ ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.

ട്രബിൾഷൂട്ടിംഗ്

നിങ്ങളുടെ ആർവി അല്ലെങ്കിൽ ട്രെയിലറിന്റെ ഇലക്ട്രിക്കൽ സിസ്റ്റത്തിൽ പ്രശ്നങ്ങൾ അനുഭവപ്പെടുകയാണെങ്കിൽ, വയറിങ്ങുമായി ബന്ധപ്പെട്ട ഇനിപ്പറയുന്ന ട്രബിൾഷൂട്ടിംഗ് ഘട്ടങ്ങൾ പരിഗണിക്കുക:

• പവർ ഇല്ല/ഇടവിട്ട പവർ:
  • എല്ലാ കണക്ഷനുകളും അയഞ്ഞതാണോ അതോ നാശത്താണോ എന്ന് പരിശോധിക്കുക.
  • കേബിളിന് എന്തെങ്കിലും കേടുപാടുകൾ സംഭവിച്ചിട്ടുണ്ടോ അല്ലെങ്കിൽ പൊട്ടുന്നുണ്ടോ എന്ന് പരിശോധിക്കുക.
  • ഗ്രൗണ്ട് കണക്ഷൻ സുരക്ഷിതവും വൃത്തിയുള്ളതുമാണെന്ന് ഉറപ്പാക്കുക.
• ലൈറ്റുകൾ പ്രവർത്തിക്കുന്നില്ല:
  • ശരിയായ വയർ അനുബന്ധ ലൈറ്റ് സർക്യൂട്ടുമായി ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
  • ടോവിംഗ് വാഹനത്തിലും ട്രെയിലറിലും ഫ്യൂസുകൾ പൊട്ടിയിട്ടുണ്ടോ എന്ന് പരിശോധിക്കുക.
  • ഒരു മൾട്ടിമീറ്റർ ഉപയോഗിച്ച് ഓരോ വയറുകളുടെയും തുടർച്ച പരിശോധിക്കുക.
• ബ്രേക്കുകൾ പ്രവർത്തിക്കുന്നില്ല:
  • ഇലക്ട്രിക് ബ്രേക്ക് വയർ (ചുവപ്പ്) ശരിയായി ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്നും വൈദ്യുതി ലഭിക്കുന്നുണ്ടെന്നും ഉറപ്പാക്കുക.
  • ടോവിംഗ് വാഹനത്തിലെ ബ്രേക്ക് കൺട്രോളർ ക്രമീകരണങ്ങൾ പരിശോധിക്കുക.
• ബാറ്ററി ചാർജുചെയ്യുന്നില്ല:
  • 12V പവർ വയർ (കറുപ്പ്) ശരിയായി ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്നും ടോവിംഗ് വാഹനത്തിൽ നിന്ന് വൈദ്യുതി ലഭിക്കുന്നുണ്ടെന്നും ഉറപ്പാക്കുക.

അടിസ്ഥാന ട്രബിൾഷൂട്ടിംഗിനു ശേഷവും പ്രശ്നങ്ങൾ നിലനിൽക്കുകയാണെങ്കിൽ, യോഗ്യതയുള്ള ഒരു ഓട്ടോമോട്ടീവ് അല്ലെങ്കിൽ ആർവി ഇലക്ട്രീഷ്യനെ സമീപിക്കാൻ ശുപാർശ ചെയ്യുന്നു.

പിന്തുണയും വാറൻ്റിയും

ഉൽപ്പന്ന പിന്തുണയ്ക്കോ അന്വേഷണങ്ങൾക്കോ, യഥാർത്ഥ വാങ്ങൽ പ്ലാറ്റ്‌ഫോമിലെ വിൽപ്പനക്കാരന്റെ കോൺടാക്റ്റ് വിവരങ്ങൾ പരിശോധിക്കുക. ഈ ഉൽപ്പന്നം സാധാരണയായി ഒരു സ്റ്റാൻഡേർഡ് റിട്ടേൺ പോളിസിയിൽ ഉൾപ്പെടുന്നു, വിൽപ്പനക്കാരന്റെ നിബന്ധനകൾക്കും വ്യവസ്ഥകൾക്കും വിധേയമായി, വാങ്ങിയതിന് 30 ദിവസത്തിനുള്ളിൽ റീഫണ്ടുകൾ അല്ലെങ്കിൽ മാറ്റിസ്ഥാപിക്കൽ അനുവദിക്കുന്ന ഒരു നയമാണിത്.

റിട്ടേണുകളെയോ എക്സ്ചേഞ്ചുകളെയോ കുറിച്ചുള്ള വിശദമായ വിവരങ്ങൾക്ക്, വാങ്ങുന്ന സമയത്ത് നൽകിയിരിക്കുന്ന നിർദ്ദിഷ്ട റിട്ടേൺ പോളിസി പരിശോധിക്കുകയോ വിൽപ്പനക്കാരനെ നേരിട്ട് ബന്ധപ്പെടുകയോ ചെയ്യുക.
