XTRARM TiTon ഡബിൾ ഫുൾ മോഷൻ ടിവി വാൾ മൗണ്ട് യൂസർ മാനുവൽ

1 പ്രധാനപ്പെട്ട സുരക്ഷാ വിവരങ്ങൾ

Please read this entire manual before installation and assembly. If you have any questions regarding any of the instructions or warnings, please contact your local distributor for assistance.

• We accept no responsibility for incorrect or faulty installation.
• Follow the enclosed installation instructions carefully.
• Check the condition and completeness of all items before beginning.
• The fastening materials supplied for wall mounting are intended exclusively for fastening to solid masonry or concrete. For other wall types, such as hollow bricks, plasterboard, or lightweight construction, please contact a specialist retailer for information on suitable fastening elements.
• Under no circumstances should you exceed the limit values specified for the product.

2. പാക്കേജ് ഉള്ളടക്കം

Verify that all components are present and undamaged before installation. If any parts are missing or damaged, do not attempt to install. Contact customer support for replacement parts.

Figure 2.1: XTRARM TiTon Double TV Wall Mount and included hardware components, including various screws, anchors, washers, and a drilling template.

പാക്കേജിൽ സാധാരണയായി ഉൾപ്പെടുന്നു:

• XTRARM TiTon Double TV Wall Mount assembly
• Standard mounting hardware for TV and wall (various screws, anchors, washers)
• ഡ്രില്ലിംഗ് ടെംപ്ലേറ്റ്
• ചെറിയ സ്പിരിറ്റ് ലെവൽ
• Multiple hook-and-loop straps for cable management

3 സ്പെസിഫിക്കേഷനുകൾ

Figure 3.1: VESA compatibility and maximum weight capacity.

Figure 3.2: Key dimensions and movement capabilities of the mount.

Figure 3.3: Comprehensive technical drawing with detailed dimensions and adjustment ranges.

4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

Proper installation is crucial for the safety and stability of your TV. Ensure you have the necessary tools and assistance before proceeding.

4.1 ആവശ്യമായ ഉപകരണങ്ങൾ (ഉൾപ്പെടുത്തിയിട്ടില്ല)

• ഡ്രിൽ
• സ്റ്റഡ് ഫൈൻഡർ (മര സ്റ്റഡുകളിൽ ഘടിപ്പിക്കുകയാണെങ്കിൽ)
• പെൻസിൽ
• അളക്കുന്ന ടേപ്പ്
• സോക്കറ്റ് റെഞ്ച് അല്ലെങ്കിൽ ക്രമീകരിക്കാവുന്ന റെഞ്ച്
• ഫിലിപ്സ് ഹെഡ് സ്ക്രൂഡ്രൈവർ

4.2 ഒരു മൗണ്ടിംഗ് ലൊക്കേഷൻ തിരഞ്ഞെടുക്കുന്നു

Select a wall location that can safely support the weight of the mount and your TV. For solid concrete or masonry walls, use the provided anchors. For wood stud walls, ensure the mount is centered on a stud. Avoid mounting to drywall alone.

4.3 Attaching the Wall Plate

1. Position the drilling template at the desired height on the wall and mark the drill holes with a pencil. Use the included spirit level to ensure it is perfectly horizontal.
2. Drill pilot holes at the marked locations. The drill bit size will depend on your wall type and the chosen anchors/screws.
3. Insert wall anchors (if required for your wall type) into the pilot holes.
4. Align the wall plate with the drilled holes and secure it to the wall using the appropriate screws and washers. Ensure it is firmly attached.

4.4 ടിവി ബ്രാക്കറ്റുകൾ ടിവിയിൽ ഘടിപ്പിക്കൽ

1. സ്‌ക്രീൻ കേടുപാടുകൾ തടയുന്നതിന് നിങ്ങളുടെ ടിവി മുഖം മൃദുവായതും വൃത്തിയുള്ളതുമായ ഒരു പ്രതലത്തിൽ ശ്രദ്ധാപൂർവ്വം വയ്ക്കുക.
2. നിങ്ങളുടെ ടിവിയുടെ പിൻഭാഗത്തുള്ള VESA മൗണ്ടിംഗ് ദ്വാരങ്ങൾ തിരിച്ചറിയുക.
3. Select the correct size screws and spacers (if needed) from the provided hardware that fit your TV's VESA pattern.
4. Attach the two vertical TV brackets to the back of your TV, ensuring they are level and securely fastened. Do not overtighten.

4.5 ടിവി വാൾ പ്ലേറ്റിലേക്ക് ഘടിപ്പിക്കൽ

1. With assistance, carefully lift the TV and hook the attached TV brackets onto the wall plate.
2. ടിവി വാൾ പ്ലേറ്റിൽ സുരക്ഷിതമായി സ്ഥാപിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
3. Engage any safety locking mechanisms on the brackets to prevent accidental dislodgement.

ചിത്രം 4.1: ഉദാample of the XTRARM TiTon Double TV Wall Mount installed with a television.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

The XTRARM TiTon Double mount offers full motion capabilities for optimal viewകോണുകൾ.

5.1 Adjusting Wall Distance

Gently pull or push the TV to extend or retract the mount. The mount allows for a wall distance ranging from 12.9 cm to 120 cm.

Figure 5.1: Adjustable wall distance of the mount.

5.2 സ്വിവൽ ക്രമീകരണം

The mount can swivel up to 180 degrees (90 degrees left or right) to direct the screen towards different viewപ്രദേശങ്ങൾ.

Figure 5.2: Swivel capability of the mount.

5.3 ടിൽറ്റ് അഡ്ജസ്റ്റ്മെൻ്റ്

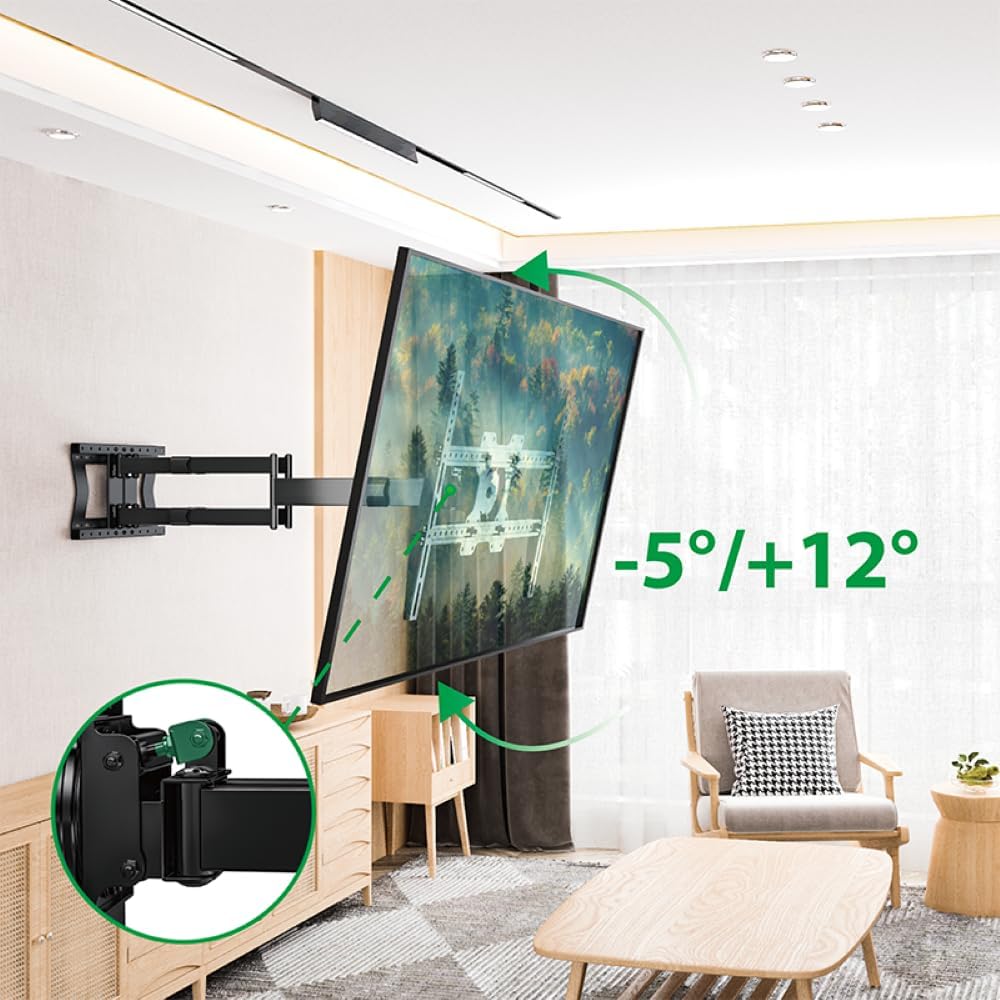

Adjust the vertical tilt of your TV from -5 degrees to +12 degrees to reduce glare and optimize viewing comfort. Loosen the tilt adjustment knobs, set the desired angle, and then retighten the knobs.

Figure 5.3: Tilt adjustment range and mechanism.

5.4 Rotation Adjustment

The mount allows for a 90-degree rotation, enabling you to switch between landscape and portrait orientation for your TV.

Figure 5.4: 90-degree rotation capability.

5.5 കേബിൾ മാനേജ്മെന്റ്

Use the provided hook-and-loop straps to bundle and organize cables along the mount arms for a tidy appearance and to prevent snagging during adjustments.

6. പരിപാലനം

പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ ടിവി വാൾ മൗണ്ടിന്റെ ദീർഘായുസ്സും സുരക്ഷിതമായ പ്രവർത്തനവും ഉറപ്പാക്കുന്നു.

• വൃത്തിയാക്കൽ: മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിച്ച് മൗണ്ട് തുടയ്ക്കുക. ഫിനിഷിന് കേടുവരുത്തുന്ന അബ്രസിവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
• കണക്ഷനുകൾ പരിശോധിക്കുക: എല്ലാ സ്ക്രൂകളും ബോൾട്ടുകളും ഇറുകിയതാണെന്ന് ഉറപ്പാക്കാൻ ഇടയ്ക്കിടെ പരിശോധിക്കുക. ആവശ്യമെങ്കിൽ വീണ്ടും മുറുക്കുക, പക്ഷേ അമിതമായി മുറുക്കരുത്.
• വസ്ത്രങ്ങൾക്കായി പരിശോധിക്കുക: Regularly inspect the mount for any signs of wear, damage, or corrosion. If any issues are found, discontinue use and contact customer support.

7. പ്രശ്‌നപരിഹാരം

If you encounter any issues with your XTRARM TiTon Double TV Wall Mount, refer to the following common problems and solutions:

8. വാറൻ്റിയും പിന്തുണയും

For information regarding warranty coverage, technical support, or replacement parts, please refer to the documentation provided at the time of purchase or visit the official XTRARM webസൈറ്റ്. വാങ്ങിയതിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
