ആമുഖം
This manual provides detailed instructions for the installation, operation, and maintenance of your Multi-Language DS-KV6113-WPE1 IP Doorbell. Please read this manual thoroughly before using the device to ensure proper functionality and safety.
ഉൽപ്പന്നം കഴിഞ്ഞുview
The DS-KV6113-WPE1 IP Doorbell is a multi-language, WiFi-enabled video intercom system designed for enhanced home security and communication. It features a waterproof design, IC card unlock capability, and supports direct calls to HIK-CONNECT without an indoor monitor.
Image: The DS-KV6113-WPE1 IP Doorbell unit shown with six yellow IC card key fobs. The doorbell unit is black and silver, enclosed in a clear protective rain cover.

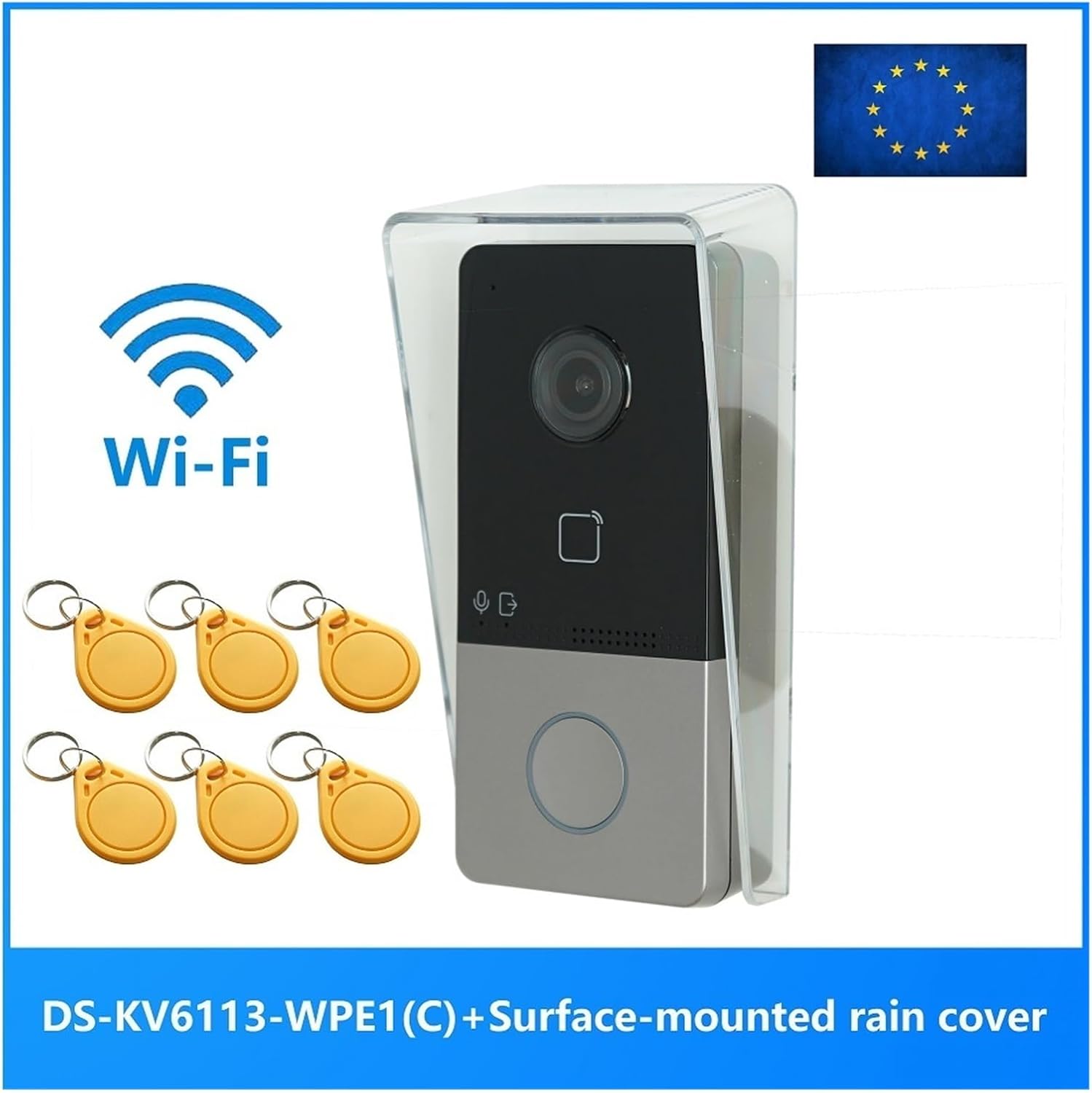

Image: The DS-KV6113-WPE1 IP Doorbell unit with a prominent Wi-Fi logo and the text "DS-KV6113-WPE1 (C) + Surface-mounted rain cover" indicating its features and included accessories. An EU flag is visible in the top right corner.
പാക്കേജ് ഉള്ളടക്കം
പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:
- DS-KV6113-WPE1 IP Doorbell Unit
- Surface-mounted rain cover
- IC Card Key Fobs (quantity may vary)
- മൗണ്ടിംഗ് സ്ക്രൂകളും ആങ്കറുകളും
- ക്വിക്ക് സ്റ്റാർട്ട് ഗൈഡ് (ബാധകമെങ്കിൽ)
സ്പെസിഫിക്കേഷനുകൾ
| വിഭാഗം | പരാമീറ്റർ | മൂല്യം |
|---|---|---|
| സിസ്റ്റം പാരാമീറ്ററുകൾ | ഓപ്പറേറ്റിംഗ് സിസ്റ്റം | ഉൾച്ചേർത്ത ലിനക്സ് |
| ROM | 32 MB | |
| റാം | 256 MB | |
| സിപിയു | Embedded MCU Processor | |
| വീഡിയോ പാരാമീറ്ററുകൾ | Resolution (Main Stream) | 1920 × 1080p, 720p |
| Resolution (Sub Stream) | 704 × 576 | |
| FOV | തിരശ്ചീനം: 131°, ലംബം: 78° | |
| WDR | യഥാർത്ഥ WDR | |
| സപ്ലിമെന്റ് ലൈറ്റ് | IR supplement | |
| വീഡിയോ കംപ്രഷൻ | H.264 | |
| ഓഡിയോ പാരാമീറ്ററുകൾ | ഓഡിയോ കംപ്രഷൻ | ജി.711 യു |
| ഓഡിയോ ഇൻപുട്ട് | അന്തർനിർമ്മിത ഓമ്നിഡയറക്ഷണൽ മൈക്രോഫോൺ | |
| ഓഡിയോ ഔട്ട്പുട്ട് | അന്തർനിർമ്മിത ഉച്ചഭാഷിണി | |
| ഓഡിയോ നിലവാരം | ശബ്ദം അടിച്ചമർത്തലും പ്രതിധ്വനി റദ്ദാക്കലും | |
| ശേഷി | ഉപയോക്തൃ ശേഷി | 2000 |
| കാർഡ് ശേഷി | 10000 | |
| നെറ്റ്വർക്ക് പാരാമീറ്ററുകൾ | ആശയവിനിമയ പ്രോട്ടോക്കോൾ | ടിസിപി/ഐപി, ആർടിഎസ്പി |
| വയർഡ് നെറ്റ്വർക്ക് | 10/100 Mbps ഇഥർനെറ്റ് | |
| ഫിസിക്കൽ സ്പെസിഫിക്കേഷനുകൾ | അളവുകൾ (ഏകദേശം) | 149.78 മിമി (എച്ച്) x 79.56 മിമി (ഡബ്ല്യു) x 48.63 മിമി (ഡി) |
| വാട്ടർപ്രൂഫ് റേറ്റിംഗ് | അതെ |
ചിത്രം: വശം view of the DS-KV6113-WPE1 IP Doorbell with its clear rain cover, showing approximate dimensions: 149.78mm in height and 79.56mm in width.
ചിത്രം: മുൻഭാഗം view of the DS-KV6113-WPE1 IP Doorbell, highlighting the camera lens, IC card reader area, microphone, speaker, and call button.
Image: Angled side profile of the DS-KV6113-WPE1 IP Doorbell, showing the depth of the unit and the clear protective cover.
Image: Technical diagram showing the top and side dimensions of the DS-KV6113-WPE1 IP Doorbell unit, including measurements like 79.56mm width, 149.78mm height, and a 82° angle for the rain cover.
ചിത്രം: പിൻഭാഗം view of the DS-KV6113-WPE1 IP Doorbell, displaying the various ports (power, RS485, alarm in, lock, LAN) and overall dimensions of 138mm height, 65mm width, and 27mm depth for the main body.
സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
1. സൈറ്റ് തിരഞ്ഞെടുക്കൽ
Choose a suitable location for installation, typically near the main entrance. Ensure the area is protected from direct heavy rain and extreme temperatures, although the unit is waterproof.
2. യൂണിറ്റ് മൌണ്ട് ചെയ്യുന്നു
- Mark the drilling points on the wall using the mounting template (if provided) or by holding the rain cover in place.
- ദ്വാരങ്ങൾ തുരന്ന് മതിൽ ആങ്കറുകൾ തിരുകുക.
- Secure the surface-mounted rain cover to the wall using the provided screws.
- Carefully insert the DS-KV6113-WPE1 doorbell unit into the rain cover, ensuring it clicks securely into place.
3. വയറിംഗ് കണക്ഷനുകൾ
Connect the necessary cables to the ports on the rear of the unit:
- ശക്തി: Connect to a suitable power supply. This unit supports PoE (Power over Ethernet) if connected to a compatible PoE switch.
- ലാൻ: Connect an Ethernet cable for wired network connectivity.
- ലോക്ക്: Connect to an electronic door lock for remote unlock functionality.
- അലാറം ഇൻ: Connect to external alarm sensors if desired.
- RS485: For advanced communication with other devices (if applicable).
4. നെറ്റ്വർക്ക് കോൺഫിഗറേഷൻ (വൈഫൈ)
For WiFi connectivity:
- ഉപകരണം ഓണാക്കുക.
- Access the device's configuration interface via a connected PC or mobile app.
- Navigate to the network settings and select your WiFi network.
- Enter the WiFi password and save the settings.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
1. ഒരു കോൾ ചെയ്യുന്നു
To initiate a call, a visitor presses the call button on the doorbell unit. The call will be routed to your configured indoor monitor or the HIK-CONNECT mobile application.
2. ഒരു കോളിന് ഉത്തരം നൽകുന്നു
ഒരു കോൾ ലഭിക്കുമ്പോൾ:
- On Indoor Monitor: Tap the answer button to establish two-way audio and video communication.
- On HIK-CONNECT App: Accept the incoming call notification to view the live feed and communicate with the visitor.
3. വാതിൽ തുറക്കുന്നു
During an active call, you can unlock the connected door remotely:
- On Indoor Monitor/App: Locate and tap the unlock icon. Confirm the action if prompted.
4. IC Card Unlock
To unlock the door using an IC card:
- Ensure IC cards are registered with the doorbell system. Refer to the system's administration guide for card registration procedures.
- Present a registered IC card to the card reader area on the doorbell unit.
- The door will unlock momentarily upon successful card recognition.
5. ഭാഷാ ക്രമീകരണങ്ങൾ
ഉപകരണം ഒന്നിലധികം ഭാഷകളെ പിന്തുണയ്ക്കുന്നു. ഭാഷ മാറ്റാൻ:
- Access the device's settings menu (via indoor monitor or app).
- Navigate to "System Settings" or "Language".
- Select your preferred language from the available options (English, French, Portuguese, Spanish, Russian, German, Italian, Polish, Arabic, Turkish, Vietnamese, Hungarian, Dutch, Romanian, Czech, Bulgarian, Ukrainian, Croatian, Serbian, Greek, Slovenian, Portuguese (Brazil), Estonian, Finnish, Hebrew, Lithuanian, Latvian, Mongolian, Norwegian, Slovak, Danish, Traditional Chinese, Uzbek, Kazakh).
മെയിൻ്റനൻസ്
- വൃത്തിയാക്കൽ: Regularly wipe the camera lens and front panel with a soft, damp തുണി. ഉരച്ചിലുകൾ ഉണ്ടാക്കുന്ന ക്ലീനറുകളോ ലായകങ്ങളോ ഒഴിവാക്കുക.
- ഫേംവെയർ അപ്ഡേറ്റുകൾ: Periodically check for official firmware updates to ensure optimal performance and security. Updates can typically be performed via the HIK-CONNECT app or web ഇൻ്റർഫേസ്.
- പരിസ്ഥിതി സംരക്ഷണം: While waterproof, avoid prolonged exposure to extreme weather conditions or direct high-pressure water jets.
ട്രബിൾഷൂട്ടിംഗ്
No Power / Device Not Turning On
- എല്ലാ പവർ കണക്ഷനുകളും പരിശോധിക്കുക.
- Ensure the power adapter or PoE switch is functioning correctly.
No Video / Poor Video Quality
- Verify network connectivity (wired or WiFi).
- ക്യാമറ ലെൻസ് വൃത്തിയാക്കുക.
- Check network bandwidth and signal strength for WiFi.
ഓഡിയോ ഇല്ല / മോശം ഓഡിയോ നിലവാരം
- Ensure the microphone and speaker are not obstructed.
- Check audio settings in the device configuration.
- നെറ്റ്വർക്ക് സ്ഥിരത പരിശോധിക്കുക.
IC Card Not Unlocking Door
- Ensure the IC card is properly registered with the system.
- Verify the card is being presented correctly to the reader.
- Check the connection to the electronic door lock.
വൈഫൈയിലേക്ക് കണക്റ്റുചെയ്യാൻ കഴിയില്ല
- വൈഫൈ പാസ്വേഡ് രണ്ടുതവണ പരിശോധിക്കുക.
- Ensure the doorbell is within range of your WiFi router.
- Restart the doorbell unit and your WiFi router.
വാറൻ്റി വിവരങ്ങൾ
ഈ ഉൽപ്പന്നം എ 3 മാസ വാറൻ്റി from the date of purchase. This warranty covers manufacturing defects and malfunctions under normal use. It does not cover damage caused by misuse, accidents, unauthorized modifications, or improper installation.
For warranty claims, please contact your retailer or the manufacturer with your proof of purchase.
ഉപഭോക്തൃ പിന്തുണ
For further assistance or technical support, please refer to the official website of the manufacturer or contact their customer service department. Keep your product model number (DS-KV6113-WPE1) and purchase details ready when seeking support.
