ഇൻസ്ട്രക്ഷൻ മാനുവൽ

ആമുഖം

നിങ്ങളുടെ പുതിയ കാർബ്യൂറേറ്റർ കാർബ് അസംബ്ലിയുടെ ഇൻസ്റ്റാളേഷൻ, പ്രവർത്തനം, പരിപാലനം എന്നിവയ്ക്കുള്ള അവശ്യ വിവരങ്ങൾ ഈ മാനുവൽ നൽകുന്നു. ഭാഗത്തിന്റെ ശരിയായ പ്രവർത്തനവും ദീർഘായുസ്സും ഉറപ്പാക്കാൻ ഇൻസ്റ്റാളേഷനുമായി മുന്നോട്ട് പോകുന്നതിന് മുമ്പ് ദയവായി ഈ നിർദ്ദേശങ്ങൾ ശ്രദ്ധാപൂർവ്വം വായിക്കുക. ഈ ഭാഗം നിർദ്ദിഷ്ട ഗ്യാസ് ട്രിമ്മർ മോഡലുകൾക്കായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്നു.

ഉൽപ്പന്നം കഴിഞ്ഞുview

ആന്തരിക ജ്വലന എഞ്ചിനുകൾക്ക് കാർബ്യൂറേറ്റർ കാർബ് അസംബ്ലി ഒരു നിർണായക ഘടകമാണ്, ജ്വലനത്തിനായി ശരിയായ അനുപാതത്തിൽ വായുവും ഇന്ധനവും കലർത്തുന്നതിന് ഇത് ഉത്തരവാദിയാണ്. അനുയോജ്യമായ ഗ്യാസ് ട്രിമ്മർ മോഡലുകൾക്ക് ആവശ്യമായ സ്പെസിഫിക്കേഷനുകൾ പാലിക്കുന്നതിനായാണ് ഈ മാറ്റിസ്ഥാപിക്കൽ ഭാഗം നിർമ്മിച്ചിരിക്കുന്നത്, ഇത് വിശ്വസനീയമായ പ്രകടനം ഉറപ്പാക്കുന്നു.

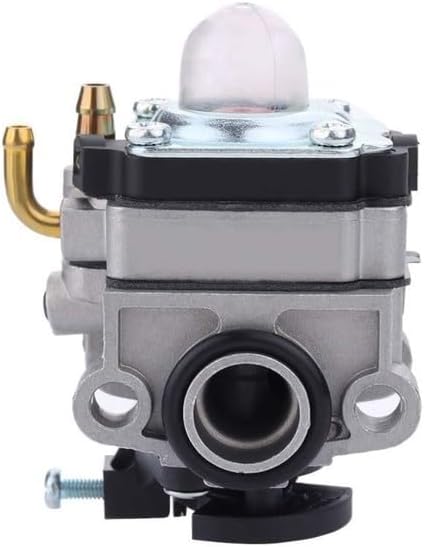

ചിത്രം 1: പൂർണ്ണമായ കാർബറേറ്റർ കാർബ് അസംബ്ലി. ഈ ചിത്രം കാർബറേറ്ററിന്റെ മെറ്റാലിക് ബോഡി പ്രദർശിപ്പിക്കുന്നു, അതിൽ ഇന്ധന ഇൻലെറ്റ്, ഔട്ട്‌ലെറ്റ് പോർട്ടുകൾ, ക്രമീകരണ സ്ക്രൂകൾ, മുകളിലുള്ള ക്ലിയർ പ്രൈമർ ബൾബ് എന്നിവ ഉൾപ്പെടുന്നു. മൊത്തത്തിലുള്ള ഡിസൈൻ ഒതുക്കമുള്ളതും കരുത്തുറ്റതുമാണ്.

അനുയോജ്യത

ഈ മാറ്റിസ്ഥാപിക്കൽ കാർബ്യൂറേറ്റർ കാർബ് അസംബ്ലി ഇനിപ്പറയുന്ന ഗ്യാസ് ട്രിമ്മർ മോഡലുകളുമായി പൊരുത്തപ്പെടുന്നു:

• ടച്ച് HY26CSTVNM ഗ്യാസ് ട്രിമ്മർ
• HT14-401-00101 ഗ്യാസ് ട്രിമ്മർ

പ്രധാനപ്പെട്ടത്: ഇൻസ്റ്റാളേഷന് മുമ്പ്, പൂർണ്ണമായ അനുയോജ്യത ഉറപ്പാക്കാൻ നൽകിയിരിക്കുന്ന ചിത്രങ്ങളും മോഡൽ നമ്പറുകളും നിങ്ങളുടെ യഥാർത്ഥ ഭാഗവുമായി ശ്രദ്ധാപൂർവ്വം താരതമ്യം ചെയ്യുക. ഈ ഭാഗം മോട്ടോർസൈക്കിൾ ATV UTV കാർബ്യൂറേറ്റർ ത്രോട്ടിൽ കേബിൾ ആക്‌സസറികൾക്കും അനുയോജ്യമാണ്.

പാക്കേജ് ഉള്ളടക്കം

പാക്കേജിൽ ഉൾപ്പെടുന്നു:

• 1 സെറ്റ് കാർബറേറ്റർ കാർബ് അസംബ്ലി
• കുറിപ്പ്: ഗാസ്കറ്റുകളോ അധിക ആക്‌സസറികളോ ഉൾപ്പെടുത്തുകയോ ഉൾപ്പെടുത്താതിരിക്കുകയോ ചെയ്യാം. രസീത് ലഭിക്കുമ്പോൾ ദയവായി പരിശോധിക്കുക.

സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

ഒരു കാർബ്യൂറേറ്റർ സ്ഥാപിക്കുന്നതിന് മെക്കാനിക്കൽ കഴിവ് ആവശ്യമാണ്. നിങ്ങൾക്ക് ഉറപ്പില്ലെങ്കിൽ, പ്രൊഫഷണൽ സഹായം തേടാൻ ശുപാർശ ചെയ്യുന്നു.

സുരക്ഷാ മുൻകരുതലുകൾ:

• ഏതെങ്കിലും ജോലി ആരംഭിക്കുന്നതിന് മുമ്പ് എഞ്ചിൻ തണുത്തിട്ടുണ്ടെന്നും ഓഫാണെന്നും ഉറപ്പാക്കുക.
• ആകസ്മികമായി ആരംഭിക്കുന്നത് തടയാൻ സ്പാർക്ക് പ്ലഗ് വയർ വിച്ഛേദിക്കുക.
• നന്നായി വായുസഞ്ചാരമുള്ള സ്ഥലത്ത് പ്രവർത്തിക്കുക.
• കയ്യുറകൾ, കണ്ണ് സംരക്ഷണം തുടങ്ങിയ ഉചിതമായ വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ ധരിക്കുക.
• ഇന്ധനം വളരെ ശ്രദ്ധയോടെ കൈകാര്യം ചെയ്യുക; അത് പെട്ടെന്ന് തീപിടിക്കാൻ സാധ്യതയുണ്ട്.

പൊതു ഇൻസ്റ്റാളേഷൻ ഘട്ടങ്ങൾ:

1. തയ്യാറാക്കൽ: ഇന്ധന ടാങ്കിലെ വെള്ളം കളയുക. എയർ ഫിൽറ്റർ ഹൗസിംഗും കാർബ്യൂറേറ്ററിലേക്കുള്ള പ്രവേശനത്തിന് തടസ്സമാകുന്ന ഏതെങ്കിലും കവറുകളും നീക്കം ചെയ്യുക.
2. വിച്ഛേദിക്കൽ: പഴയ കാർബ്യൂറേറ്ററിൽ നിന്ന് ഇന്ധന ലൈനുകൾ, ത്രോട്ടിൽ ലിങ്കേജ്, ചോക്ക് ലിങ്കേജ് എന്നിവ ശ്രദ്ധാപൂർവ്വം വിച്ഛേദിക്കുക. വീണ്ടും കൂട്ടിച്ചേർക്കുന്നതിനായി അവയുടെ സ്ഥാനങ്ങൾ ശ്രദ്ധിക്കുക.
3. നീക്കം ചെയ്യൽ: എഞ്ചിൻ മാനിഫോൾഡിൽ നിന്ന് പഴയ കാർബ്യൂറേറ്റർ അഴിക്കുക. കാർബ്യൂറേറ്ററിനും എഞ്ചിനും ഇടയിലുള്ള ഏതെങ്കിലും ഗാസ്കറ്റുകൾ ശ്രദ്ധിക്കുക.
4. പരിശോധന: മാനിഫോൾഡിലും ഇൻടേക്ക് പോർട്ടുകളിലും എന്തെങ്കിലും അവശിഷ്ടങ്ങളോ കേടുപാടുകളോ ഉണ്ടോ എന്ന് പരിശോധിക്കുക. തേഞ്ഞതോ കേടായതോ ആയ ഗാസ്കറ്റുകൾ മാറ്റിസ്ഥാപിക്കുക.
5. ഇൻസ്റ്റലേഷൻ: പുതിയ കാർബ്യൂറേറ്റർ അസംബ്ലി മൌണ്ട് ചെയ്യുക, എല്ലാ ലിങ്കേജുകളും ഇന്ധന ലൈനുകളും ശരിയായി ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക. മൗണ്ടിംഗ് ബോൾട്ടുകൾ ഉറപ്പിക്കുക.
6. പുനഃസംയോജനം: ഡിസ്അസംബ്ലിംഗ് സമയത്ത് നീക്കം ചെയ്ത എയർ ഫിൽറ്റർ ഹൗസിംഗും മറ്റ് ഘടകങ്ങളും വീണ്ടും ഇൻസ്റ്റാൾ ചെയ്യുക.
7. ഇന്ധനം നിറയ്ക്കലും പരിശോധനയും: ഇന്ധന ടാങ്ക് വീണ്ടും നിറയ്ക്കുക. ആവശ്യമെങ്കിൽ കാർബ്യൂറേറ്റർ പ്രൈം ചെയ്യുക (പ്രൈമർ ബൾബ് ഉപയോഗിച്ച്). എഞ്ചിൻ സ്റ്റാർട്ട് ചെയ്ത് ഐഡിൽ, ത്രോട്ടിൽ റെസ്‌പോൺസ് ഉൾപ്പെടെ ശരിയായ പ്രവർത്തനം പരിശോധിക്കുക. ആവശ്യാനുസരണം ക്രമീകരിക്കുക.

മെയിൻ്റനൻസ്

പതിവ് അറ്റകുറ്റപ്പണികൾ മികച്ച പ്രകടനം ഉറപ്പാക്കുകയും നിങ്ങളുടെ കാർബ്യൂറേറ്ററിന്റെ ആയുസ്സ് വർദ്ധിപ്പിക്കുകയും ചെയ്യുന്നു.

• ഇന്ധന നിലവാരം: എപ്പോഴും പുതിയതും ശുദ്ധവുമായ ഇന്ധനം ഉപയോഗിക്കുക. പഴകിയതോ മലിനമായതോ ആയ ഇന്ധനം കാർബ്യൂറേറ്റർ പാസേജുകൾ തടസ്സപ്പെടുത്തും.
• ഇന്ധന ഫിൽട്ടർ: കാർബറേറ്ററിൽ അവശിഷ്ടങ്ങൾ എത്തുന്നത് തടയാൻ ഇന്ധന ഫിൽട്ടർ പതിവായി പരിശോധിച്ച് മാറ്റിസ്ഥാപിക്കുക.
• എയർ ഫിൽട്ടർ: ശരിയായ വായു-ഇന്ധന മിശ്രിതം ഉറപ്പാക്കാൻ എയർ ഫിൽറ്റർ വൃത്തിയായി സൂക്ഷിക്കുക. വൃത്തികെട്ട എയർ ഫിൽറ്റർ മോശം പ്രവർത്തന സാഹചര്യങ്ങൾക്ക് കാരണമാകും.
• സംഭരണം: ഉപകരണങ്ങൾ ദീർഘനേരം സൂക്ഷിക്കുകയാണെങ്കിൽ, കാർബ്യൂറേറ്ററിൽ ഗം, വാർണിഷ് അടിഞ്ഞുകൂടുന്നത് തടയാൻ ഇന്ധന സംവിധാനം വറ്റിക്കുകയോ ഇന്ധന സ്റ്റെബിലൈസർ ഉപയോഗിക്കുകയോ ചെയ്യുക.
• ക്രമീകരണങ്ങൾ: ബാധകമെങ്കിൽ, നിങ്ങളുടെ ഉപകരണത്തിന്റെ എഞ്ചിൻ മാനുവൽ അനുസരിച്ച് ഐഡിൽ സ്പീഡും മിക്സ്ചർ സ്ക്രൂകളും ഇടയ്ക്കിടെ പരിശോധിച്ച് ക്രമീകരിക്കുക.

ട്രബിൾഷൂട്ടിംഗ്

കാർബ്യൂറേറ്റർ പ്രകടനവുമായി ബന്ധപ്പെട്ട ചില സാധാരണ പ്രശ്നങ്ങളും സാധ്യമായ പരിഹാരങ്ങളും ഇതാ:

ഈ പരിഹാരങ്ങൾ പരീക്ഷിച്ചതിനുശേഷവും പ്രശ്നങ്ങൾ നിലനിൽക്കുകയാണെങ്കിൽ, പ്രൊഫഷണൽ രോഗനിർണയം അല്ലെങ്കിൽ ഭാഗം മാറ്റിസ്ഥാപിക്കൽ ആവശ്യമായ കൂടുതൽ സങ്കീർണ്ണമായ ഒരു പ്രശ്നത്തെ ഇത് സൂചിപ്പിക്കാം.

സ്പെസിഫിക്കേഷനുകൾ

വാറൻ്റിയും പിന്തുണയും

വാറന്റി കവറേജ് അല്ലെങ്കിൽ സാങ്കേതിക പിന്തുണയെക്കുറിച്ചുള്ള വിവരങ്ങൾക്ക്, ഉൽപ്പന്നം വാങ്ങിയ വിൽപ്പനക്കാരനെയോ നിർമ്മാതാവിനെയോ ബന്ധപ്പെടുക. വാങ്ങിയതിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
