Youin Dallas BK1650 Electric Folding Fat Bike User Manual

ആമുഖം

Thank you for choosing the Youin Dallas BK1650 Electric Folding Fat Bike. This manual provides essential information for the safe operation, assembly, maintenance, and troubleshooting of your e-bike. Please read this manual thoroughly before your first ride and keep it for future reference.

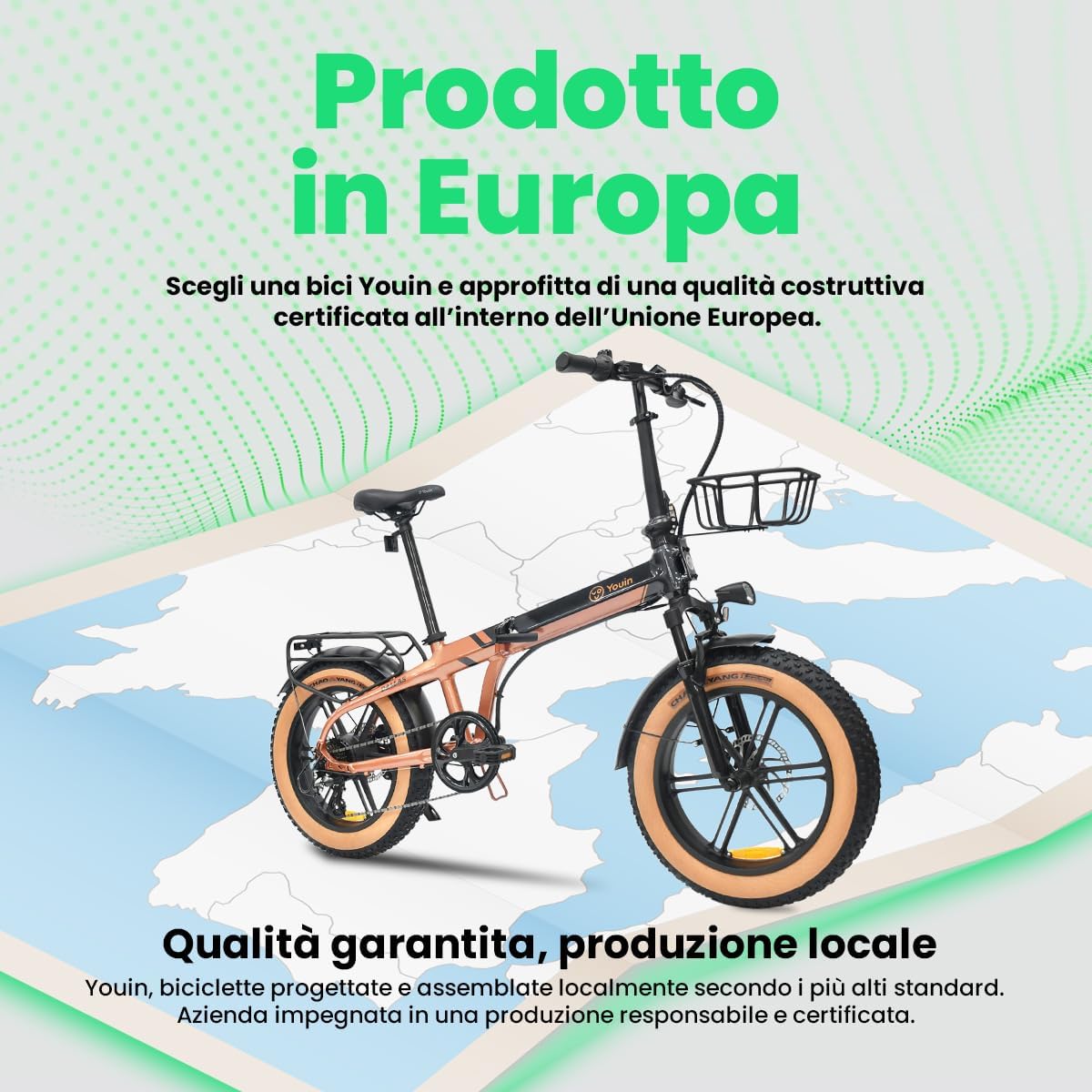

Image: The Youin Dallas BK1650 electric folding fat bike, showcasing its robust design and bronze finish.

സുരക്ഷാ നിർദ്ദേശങ്ങൾ

Your safety is paramount. Always adhere to local traffic laws and regulations. Failure to follow these instructions may result in serious injury or damage to the bicycle.

• ഹെൽമെറ്റ് ഉപയോഗം: വാഹനമോടിക്കുമ്പോൾ എപ്പോഴും സാക്ഷ്യപ്പെടുത്തിയ ഹെൽമെറ്റ് ധരിക്കുക.
• യാത്രയ്ക്ക് മുമ്പുള്ള പരിശോധന: Before each ride, inspect brakes, tires, battery level, and ensure all quick releases and fasteners are secure.
• റോഡ് അവസ്ഥകൾ: Exercise caution on wet, uneven, or slippery surfaces. Fat tires provide enhanced grip but are not immune to hazards.
• ദൃശ്യപരത: Use the integrated LED lights during low light conditions. Consider wearing reflective clothing.
• ഭാര പരിധി: Do not exceed the maximum weight capacity specified in the specifications section.
• കുട്ടികൾ: This e-bike is intended for adult use. Do not allow children to operate it.
• പരിഷ്കാരങ്ങൾ: Do not modify the e-bike's electrical system or mechanical components. Unauthorized modifications can void the warranty and compromise safety.

പാക്കേജ് ഉള്ളടക്കം

അൺപാക്ക് ചെയ്യുമ്പോൾ, ഇനിപ്പറയുന്ന എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• Youin Dallas BK1650 Electric Folding Fat Bike (95% pre-assembled)
• Removable Battery (integrated into the frame)
• ബാറ്ററി ചാർജർ
• ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)
• ഫ്രണ്ട് ബാസ്‌ക്കറ്റ്
• Fenders (pre-installed)
• Pedals (may require installation)

Setup and First Ride Preparation

Your Youin Dallas BK1650 arrives 95% pre-assembled. Follow these steps to prepare your bike for its first ride.

1. അൺപാക്ക് ചെയ്യുന്നു: Carefully remove the bike from its packaging. Retain packaging for potential future transport or storage.
2. തുറക്കുന്നത്: Refer to the "Folding and Unfolding" section for detailed instructions on how to safely unfold the bicycle. Ensure all locking mechanisms are securely engaged.
3. ഹാൻഡിൽബാർ ക്രമീകരണം: Adjust the handlebar stem to your desired height and angle. Ensure the quick-release lever is firmly closed after adjustment. Align the handlebars straight with the front wheel.
4. സീറ്റ് ക്രമീകരണം: Adjust the seat post height so that your leg has a slight bend at the knee when the pedal is at its lowest point. Secure the seat post quick-release lever tightly.
5. Pedal Installation (if required): Identify the left (L) and right (R) pedals. Apply a small amount of grease to the threads. Screw the 'L' pedal counter-clockwise into the left crank arm and the 'R' pedal clockwise into the right crank arm. Tighten firmly with a wrench.
6. പ്രാരംഭ ബാറ്ററി ചാർജ്: Before your first ride, fully charge the battery. Refer to the "Battery Management" section for charging instructions.
7. ബ്രേക്ക് പരിശോധന: Squeeze both brake levers. Ensure they engage smoothly and firmly, stopping both wheels effectively. Adjust if necessary (consult a professional if unsure).
8. ടയർ മർദ്ദം: Check the tire pressure using a gauge. Inflate to the recommended pressure indicated on the tire sidewall.

Operating Your Youin Dallas BK1650

This section covers the basic operation of your electric folding fat bike.

1. Powering On/Off and Display

Image: The color LCD display provides essential ride information.

• പവർ ഓൺ: Press and hold the power button on the LCD display unit (usually located on the left handlebar) for a few seconds until the screen illuminates.
• പവർ ഓഫ്: ഡിസ്പ്ലേ ഓഫാകുന്നതുവരെ പവർ ബട്ടൺ വീണ്ടും അമർത്തിപ്പിടിക്കുക.
• LCD ഡിസ്പ്ലേ: The color LCD shows your current speed, battery level, pedal assist level (PAS), and odometer/trip distance. Use the '+' and '-' buttons to cycle through information or adjust PAS levels.

2. പെഡൽ അസിസ്റ്റ് സിസ്റ്റം (PAS)

The PAS provides electric assistance as you pedal. There are multiple levels of assistance:

• Use the '+' button to increase the assistance level (more power, less effort).
• Use the '-' button to decrease the assistance level (less power, more effort, longer battery life).
• Level 0 typically means no electric assistance, operating as a regular bicycle.

3. ഗിയർ ഷിഫ്റ്റിംഗ്

Your bike is equipped with a 7-speed Shimano Altus gear system. Shift gears smoothly by pedaling lightly and using the shifter on the right handlebar.

• Lower Gears (1-3): Easier for climbing hills or starting from a stop.
• Higher Gears (5-7): Suitable for flat terrain and higher speeds.
• Avoid shifting multiple gears at once or shifting under heavy load to prevent damage to the drivetrain.

Image: The rear wheel assembly, highlighting the 7-speed gear system and hydraulic disc brake.

4. ബ്രേക്കിംഗ്

The Youin Dallas BK1650 features hydraulic disc brakes for reliable stopping power.

• The right lever controls the rear brake, and the left lever controls the front brake.
• Apply both brakes simultaneously for optimal stopping performance and control.
• Avoid sudden, hard braking, especially with the front brake, as this can cause loss of control.

5. ലൈറ്റുകളും അനുബന്ധ ഉപകരണങ്ങളും

• LED ലൈറ്റുകൾ: Your bike is equipped with integrated LED lights for visibility. Consult the display manual for specific instructions on activating and deactivating them.
• ഫ്രണ്ട് ബാസ്‌ക്കറ്റ്: The front basket is designed for light cargo. Do not overload it, as this can affect steering and balance.

മടക്കുന്നതും തുറക്കുന്നതും

The folding mechanism allows for compact storage and transport. Always perform these actions on a flat, stable surface.

Image: The Youin Dallas BK1650 in its folded configuration, demonstrating its space-saving design.

Folding Procedure:

1. Lower Seat Post: Open the quick-release lever and push the seat post all the way down. Close the lever.
2. Fold Pedals: If your pedals are foldable, push them inwards towards the crank arm and fold them up or down.
3. Fold Handlebar Stem: Locate the quick-release lever on the handlebar stem. Open it, then fold the handlebar stem downwards. Secure the lever.
4. Fold Frame: Locate the main frame hinge mechanism (usually in the middle of the frame). Open the safety latch and then the quick-release lever. Carefully fold the front half of the bike towards the rear half. Ensure the frame locking mechanism engages.

അൺഫോൾഡിംഗ് നടപടിക്രമം:

1. ഫ്രെയിം തുറക്കുക: Release the frame locking mechanism. Carefully unfold the frame until it is fully extended. Secure the main frame hinge quick-release lever and safety latch. Ensure it is firmly locked.
2. Unfold Handlebar Stem: Lift the handlebar stem into the upright position. Secure the quick-release lever. Ensure the handlebars are aligned with the front wheel.
3. Unfold Pedals: If applicable, unfold the pedals until they click into place.
4. സീറ്റ് പോസ്റ്റ് ക്രമീകരിക്കുക: Raise the seat post to your preferred riding height and secure the quick-release lever.
5. അന്തിമ പരിശോധന: Before riding, ensure all quick releases and folding mechanisms are securely fastened.

ബാറ്ററി മാനേജ്മെൻ്റ്

The Youin Dallas BK1650 features a removable battery integrated into the frame, offering an autonomy of up to 60 km.

1 ബാറ്ററി ചാർജ് ചെയ്യുന്നു

• സ്ഥാനം: The charging port is typically located on the frame near the battery.
• നടപടിക്രമം:
  1. ബൈക്ക് ഓഫ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
  2. ചാർജർ ഒരു സാധാരണ വാൾ ഔട്ട്‌ലെറ്റിലേക്ക് ബന്ധിപ്പിക്കുക.
  3. Connect the charger's output plug to the bike's charging port.
  4. The charger's indicator light will typically show red during charging and turn green when fully charged.
  5. Once fully charged, disconnect the charger from the bike first, then from the wall outlet.
• ചാർജിംഗ് സമയം: A full charge typically takes several hours. Refer to the charger's specifications for exact times.
• സുരക്ഷ: Only use the charger provided with your bike. Do not charge unattended. Charge in a well-ventilated area away from flammable materials.

2. Removing and Installing the Battery

The battery can be removed for charging off the bike or for security.

• നീക്കം ചെയ്യൽ: Use the provided key to unlock the battery from the frame. Carefully slide the battery out.
• ഇൻസ്റ്റലേഷൻ: Align the battery with its slot in the frame and slide it in until it clicks into place. Use the key to lock it securely. Ensure it is firmly seated before riding.

3. ബാറ്ററി പരിചരണവും സംഭരണവും

• ബാറ്ററി തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക, നേരിട്ടുള്ള സൂര്യപ്രകാശവും ഉയർന്ന താപനിലയും ഏൽക്കാത്ത സ്ഥലത്ത് സൂക്ഷിക്കുക.
• ദീർഘനേരം സൂക്ഷിക്കുകയാണെങ്കിൽ, ബാറ്ററിയുടെ ആരോഗ്യം നിലനിർത്താൻ ഓരോ 1-2 മാസത്തിലും 50-70% വരെ ചാർജ് ചെയ്യുക.
• ബാറ്ററി വെള്ളത്തിലോ ഈർപ്പത്തിലോ തുറന്നുകാട്ടരുത്.

മെയിൻ്റനൻസ്

Regular maintenance ensures the longevity and safe operation of your Youin Dallas BK1650.

1. വൃത്തിയാക്കൽ

• പരസ്യം ഉപയോഗിച്ച് ഫ്രെയിം തുടയ്ക്കുകamp തുണി. ഉയർന്ന മർദ്ദമുള്ള വാഷറുകൾ ഇലക്ട്രിക്കൽ ഘടകങ്ങളിൽ നേരിട്ട് ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.
• Clean the chain and drivetrain regularly to remove dirt and grime.

2. ടയറുകൾ

• ടയർ മർദ്ദം പതിവായി പരിശോധിച്ച് ശുപാർശ ചെയ്യുന്ന PSI-യിലേക്ക് ഉയർത്തുക.
• ടയറുകളിൽ തേയ്മാനം, മുറിവുകൾ, അല്ലെങ്കിൽ ഉൾച്ചേർത്ത വസ്തുക്കൾ എന്നിവയ്ക്കായി പരിശോധിക്കുക.
• The 20-inch fat tires offer enhanced stability and comfort but require proper inflation for optimal performance.

3. ബ്രേക്കുകൾ

• ബ്രേക്ക് പാഡുകൾക്ക് തേയ്മാനം ഉണ്ടോ എന്ന് പരിശോധിക്കുകയും ആവശ്യമുള്ളപ്പോൾ മാറ്റിസ്ഥാപിക്കുകയും ചെയ്യുക.
• Ensure brake levers have proper tension and engagement. Hydraulic brakes generally require less frequent adjustment but should be inspected regularly.
• If you notice a decrease in braking performance, consult a professional bicycle mechanic.

4. Drivetrain (Gears and Chain)

• Keep the chain clean and lubricated with appropriate bicycle chain lubricant.
• Check for proper gear shifting. If shifting is rough or inconsistent, adjustments may be needed.

5. സസ്പെൻഷൻ

• The front suspension fork (80mm travel) helps absorb shocks. Keep the stanchions clean.
• ഇടയ്ക്കിടെ എന്തെങ്കിലും ചോർച്ചയോ അസാധാരണമായ ശബ്ദങ്ങളോ ഉണ്ടോയെന്ന് പരിശോധിക്കുക.

6. ഫാസ്റ്റനറുകൾ

• Regularly check all bolts, nuts, and quick releases for tightness. Do not overtighten.

ട്രബിൾഷൂട്ടിംഗ്

This section addresses common issues you might encounter with your Youin Dallas BK1650.

For issues not listed here or if solutions do not resolve the problem, please contact Youin customer support or an authorized service center.

സ്പെസിഫിക്കേഷനുകൾ

Key technical specifications for the Youin Dallas BK1650 Electric Folding Fat Bike:

• മോഡൽ: BK1650
• ബ്രാൻഡ്: യൂയിൻ
• തരം: Electric Folding Fat Bike, Urban Bike
• മോട്ടോർ: 250W Rear Hub Motor, 52 Nm torque
• ബാറ്ററി: Removable, integrated into frame
• പരിധി: Up to 60 km (under realistic conditions)
• ചക്രത്തിൻ്റെ വലിപ്പം: 20 ഇഞ്ച് (കൊഴുപ്പ് കൂടിയ ടയറുകൾ)
• ഫ്രെയിം മെറ്റീരിയൽ: അലുമിനിയം
• സസ്പെൻഷൻ: Front Fork (80mm travel)
• ബ്രേക്കുകൾ: ഹൈഡ്രോളിക് ഡിസ്ക് ബ്രേക്കുകൾ
• ഗിയറുകൾ: 7-speed Shimano Altus
• ഡിസ്പ്ലേ: കളർ എൽസിഡി
• പ്രത്യേക സവിശേഷതകൾ: Folding design, Front Basket, Fenders, LED Lights, Lightweight, Portable
• അളവുകൾ (അൺഫോൾഡ്): Approximately 100 x 54 x 83 cm (Length x Width x Height)
• ഭാരം: 30 കി.ഗ്രാം
• അസംബ്ലി: 95% മുൻകൂട്ടി കൂട്ടിയോജിപ്പിച്ചു

വാറൻ്റിയും പിന്തുണയും

Youin is committed to providing quality products and excellent customer service.

• വാറൻ്റി: Your Youin Dallas BK1650 is covered by a manufacturer's warranty. Please refer to the warranty card included with your purchase or visit the official Youin webവിശദമായ നിബന്ധനകൾക്കും വ്യവസ്ഥകൾക്കും സൈറ്റ്.
• European Assembly: This bicycle is assembled in Europe under strict quality standards, ensuring reliability and durability.
• Official Service Network: Youin offers a national after-sales service network with specialized technicians and original spare parts in Spain. For service or spare parts, please contact Youin customer support.
• പിന്തുണയുമായി ബന്ധപ്പെടുക: For any questions, technical assistance, or warranty claims, please contact Youin customer service through their official webനിങ്ങളുടെ വാങ്ങലിനൊപ്പം നൽകിയിരിക്കുന്ന സൈറ്റ് അല്ലെങ്കിൽ ബന്ധപ്പെടാനുള്ള വിവരങ്ങൾ.
