ആമുഖം
This manual provides detailed instructions for the safe installation, operation, and maintenance of your ZMISHIBO 52 Inch Ceiling Fan. Please read all instructions carefully before beginning installation and retain this manual for future reference.

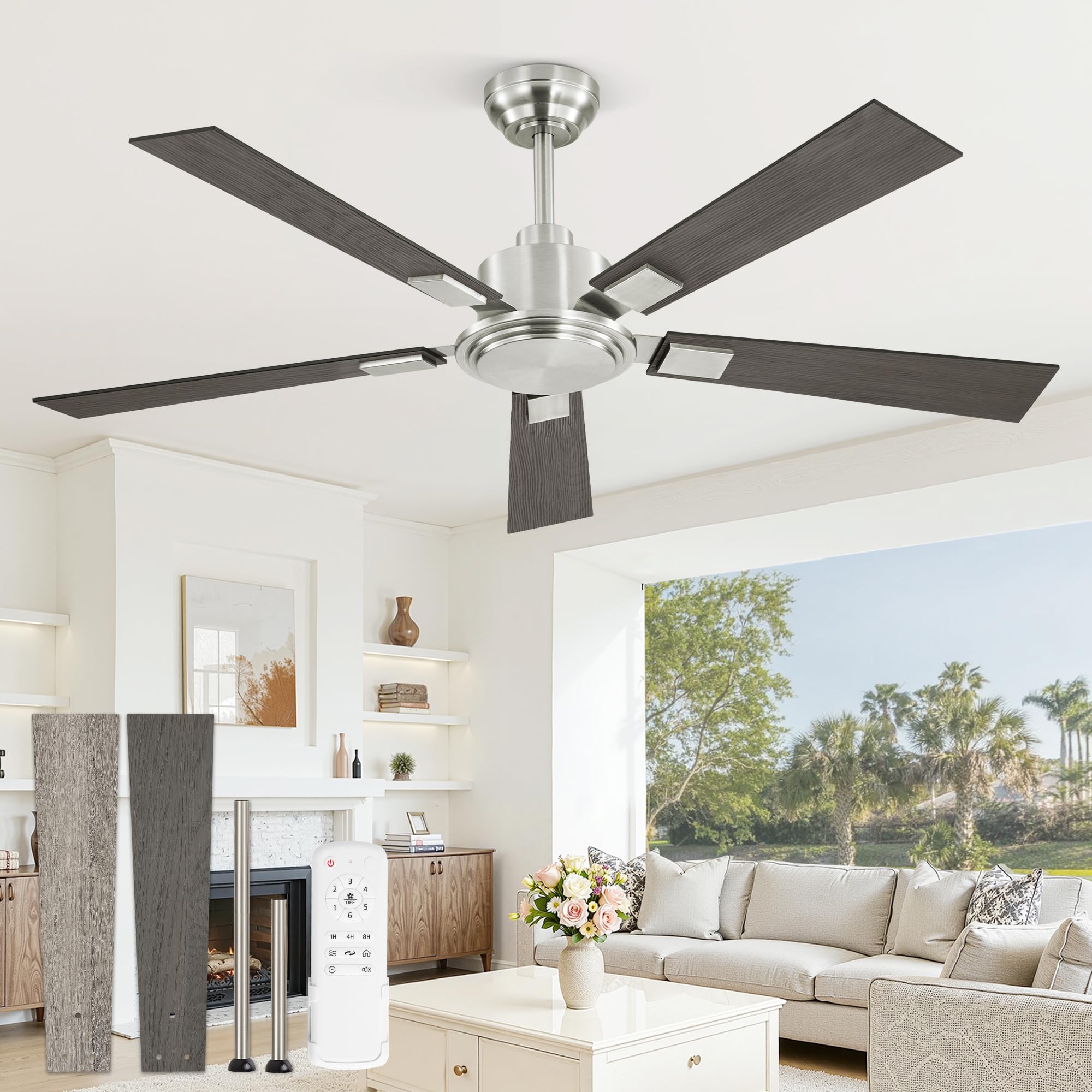

Image: ZMISHIBO 52 Inch Brushed Nickel Ceiling Fan. This image displays the complete fan assembly.
സുരക്ഷാ വിവരങ്ങൾ
മുന്നറിയിപ്പ്: To reduce the risk of electric shock, fire, or personal injury, always turn off the main power at the circuit breaker or fuse box before installation or servicing.
- All wiring must be in accordance with national and local electrical codes. Consult a qualified electrician if you are unfamiliar with wiring.
- ഫാനിന്റെ ഭാരം താങ്ങാൻ ഇൻസ്റ്റലേഷൻ സൈറ്റ് പ്രാപ്തമാണെന്ന് ഉറപ്പാക്കുക.
- കേടായ ബ്ലേഡുകൾ ഉപയോഗിച്ച് ഫാൻ പ്രവർത്തിപ്പിക്കരുത്.
- ഫാൻ ബ്ലേഡുകളുടെ പാതയിൽ വസ്തുക്കൾ സ്ഥാപിക്കുന്നത് ഒഴിവാക്കുക.
- This fan is suitable for both indoor and outdoor (covered patio) use. It is not waterproof and should not be exposed to direct rain.
പാക്കേജ് ഉള്ളടക്കം
ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ഘടകങ്ങളും നിലവിലുണ്ടെന്ന് ഉറപ്പാക്കുക:
- മോട്ടോർ ഹൗസിംഗ് അസംബ്ലി
- ഫാൻ ബ്ലേഡുകൾ (5)
- ഡൗൺറോഡുകൾ (5-ഇഞ്ച്, 8-ഇഞ്ച്)
- മൌണ്ടിംഗ് ബ്രാക്കറ്റ്
- മേലാപ്പ്
- റിമോട്ട് കൺട്രോൾ
- Wall-mounted Remote Bracket
- ഹാർഡ്വെയർ പായ്ക്ക് (സ്ക്രൂകൾ, വാഷറുകൾ, വയർ നട്ടുകൾ)
- ഇൻസ്ട്രക്ഷൻ മാനുവൽ
ഇൻസ്റ്റലേഷൻ
1. പ്രീ-ഇൻസ്റ്റലേഷൻ
Before installation, ensure the power is disconnected at the circuit breaker. Prepare the mounting location, ensuring it is structurally sound to support the fan.
2 മൗണ്ടിംഗ് ഓപ്ഷനുകൾ
The fan includes 5-inch and 8-inch downrods to accommodate various ceiling heights. The downrod system allows for optimal blade operation and airflow. This fan is compatible with both flat and sloped ceilings (up to 15 degrees).
Image: ZMISHIBO 52 Inch Ceiling Fan Dimensions. This diagram illustrates the fan's overall dimensions and the lengths of the included downrods (5" and 8").
Image: ZMISHIBO 52 Inch Ceiling Fan Flat and Sloped Ceiling Compatibility. This image shows how the fan can be installed on both flat and sloped ceilings.
3. പൊതുവായ ഇൻസ്റ്റലേഷൻ ഘട്ടങ്ങൾ
Installation typically takes approximately one hour for non-professionals. Follow the detailed instructions provided in the included manual for step-by-step guidance.
- മൗണ്ടിംഗ് ബ്രാക്കറ്റ് സീലിംഗ് ജംഗ്ഷൻ ബോക്സിൽ ഉറപ്പിക്കുക.
- Assemble the downrod with the motor housing.
- മൗണ്ടിംഗ് ബ്രാക്കറ്റിൽ ഫാൻ അസംബ്ലി തൂക്കിയിടുക.
- Connect the electrical wiring according to the wiring diagram.
- ഫാൻ ബ്ലേഡുകൾ മോട്ടോർ ഹൗസിംഗിൽ ഘടിപ്പിക്കുക.
- വയറിംഗും മൗണ്ടിംഗ് ബ്രാക്കറ്റും മറയ്ക്കാൻ മേലാപ്പ് ഇൻസ്റ്റാൾ ചെയ്യുക.
Image: ZMISHIBO Ceiling Fan Easy Installation. This image depicts a person installing the fan, highlighting the ease of assembly.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Your ZMISHIBO ceiling fan is controlled by a multifunctional remote control, offering convenience and various settings.
Image: ZMISHIBO Ceiling Fan Multi-Function Remote Control. This image shows the fan and highlights the remote control's capabilities.
വിദൂര നിയന്ത്രണ പ്രവർത്തനങ്ങൾ
- പവർ ഓൺ/ഓഫ്: ഫാൻ ഓണാക്കാനോ ഓഫാക്കാനോ പവർ ബട്ടൺ അമർത്തുക.
- വേഗത ക്രമീകരണം: Select from 6 wind speeds to adjust airflow intensity.
- ടൈമർ ക്രമീകരണം: Set the fan to operate for 1, 4, or 8 hours.
- Reverse Direction: Change the blade rotation direction for summer or winter mode.
Image: ZMISHIBO Ceiling Fan Remote Control Features. This image details the buttons and functions of the remote control, including its wall-mounted bracket.
സ്പീഡ് ക്രമീകരണങ്ങൾ
The 6-speed settings allow for precise control over airflow:
- ലെവലുകൾ 1-2: Low, soft wind for gentle air circulation.
- ലെവലുകൾ 3-4: Medium, natural wind for comfortable cooling.
- ലെവലുകൾ 5-6: High, powerful wind for maximum cooling.
Image: ZMISHIBO Ceiling Fan 6-Speed Airflow. This image visually represents the different airflow levels (Low, Medium, High) and their corresponding speed settings.
Image: ZMISHIBO Ceiling Fan Speed Settings. This image illustrates recommended speed levels for various activities like resting, watching TV, and exercising.
Reversible Function (Summer/Winter Mode)
The fan features a reversible DC motor, allowing you to change the direction of blade rotation to optimize air circulation for different seasons:
- സമ്മർ മോഡ്: Forward rotation (counter-clockwise) creates a downward airflow, producing a cooling effect.
- വിന്റർ മോഡ്: Reverse rotation (clockwise) creates an upward airflow, circulating warm air near the ceiling throughout the room.
Image: ZMISHIBO Ceiling Fan Reversible Function. This diagram visually explains the summer (forward) and winter (reverse) modes and their respective airflow patterns.
ടൈമർ പ്രവർത്തനം
The remote control allows you to set a timer for the fan to automatically turn off after 1, 4, or 8 hours.
Image: ZMISHIBO Ceiling Fan Timer Settings. This image illustrates the 1, 4, and 8-hour timer options available on the remote control.
മെയിൻ്റനൻസ്
പതിവ് അറ്റകുറ്റപ്പണികൾ മികച്ച പ്രകടനം ഉറപ്പാക്കുകയും നിങ്ങളുടെ സീലിംഗ് ഫാനിന്റെ ആയുസ്സ് വർദ്ധിപ്പിക്കുകയും ചെയ്യുന്നു.
വൃത്തിയാക്കൽ
- Always turn off the power before cleaning.
- ഒരു സോഫ്റ്റ് ഉപയോഗിക്കുക, ഡിamp cloth to wipe down the fan blades and motor housing.
- അബ്രാസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്, കാരണം ഇവ ഫിനിഷിന് കേടുവരുത്തും.
ബ്ലേഡ് കെയർ
The fan blades are double-sided, offering two aesthetic options: Dark Wood Grey and Brushed Nickel. Handle blades carefully during cleaning or when changing their visible side.
Image: ZMISHIBO Ceiling Fan Double-Sided Blades. This image shows the two distinct finishes available on each side of the fan blades: Dark Wood Grey and Brushed Nickel.
Image: ZMISHIBO Ceiling Fan Long-Lasting Blades. This image highlights the five fan blades and their dual-color design.
ട്രബിൾഷൂട്ടിംഗ്
നിങ്ങളുടെ ഫാനിൽ പ്രശ്നങ്ങൾ നേരിടുകയാണെങ്കിൽ, ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും പരിശോധിക്കുക:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഫാൻ ആരംഭിക്കുന്നില്ല | No power, loose wiring, remote control issue. | Check circuit breaker. Ensure all wiring connections are secure. Verify remote battery and signal. |
| ഫാൻ മുഴങ്ങുന്നു | അയഞ്ഞ സ്ക്രൂകൾ, അസന്തുലിതമായ ബ്ലേഡുകൾ, മോട്ടോർ പ്രശ്നം. | Tighten all screws. Ensure blades are properly installed and balanced. The DC motor operates at a low noise level (approx. 30 dB). |
| റിമോട്ട് കൺട്രോൾ പ്രവർത്തിക്കുന്നില്ല | Dead battery, signal interference, remote not paired. | Replace remote battery. Ensure no obstructions between remote and receiver. Refer to remote pairing instructions in the full manual. |
| ഫാൻ കുലുങ്ങുന്നു | Loose mounting, unbalanced blades, bent blade holders. | Ensure mounting bracket is securely fastened. Check blade balance and alignment. |
Image: ZMISHIBO Ceiling Fan Quiet DC Motor. This image highlights the low noise operation of the fan's DC motor (30 dB).
Image: ZMISHIBO Ceiling Fan Noiseless DC Motor. This image further emphasizes the quiet operation and energy efficiency of the DC motor.
സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| ബ്രാൻഡ് | ZMISHIBO |
| മോഡലിൻ്റെ പേര് | ZMF52JYNK15 |
| മോഡൽ നമ്പർ | ജെവൈ52ബി |
| നിറം | ബ്രഷ് ചെയ്ത നിക്കൽ |
| ഉൽപ്പന്ന അളവുകൾ | 52"D x 52"W x 13"H |
| ഇലക്ട്രിക് ഫാൻ ഡിസൈൻ | സീലിംഗ് ഫാൻ |
| പവർ ഉറവിടം | ഡിസി മോട്ടോർ |
| ബ്ലേഡുകളുടെ എണ്ണം | 5 |
| വേഗതകളുടെ എണ്ണം | 6 |
| കൺട്രോളർ തരം | റിമോട്ട് കൺട്രോൾ |
| ശബ്ദ നില | 30 ഡെസിബെൽ |
| വാട്ട്tage | 21 വാട്ട്സ് |
| എയർ ഫ്ലോ കപ്പാസിറ്റി | മിനിറ്റിന് 3713 ക്യുബിക് അടി |
| ഇൻഡോർ/ഔട്ട്ഡോർ ഉപയോഗം | Indoor, Outdoor (Covered Patio) |
| മൗണ്ടിംഗ് തരം | ഡൗൺറോഡ് മൗണ്ട് |
| പ്രത്യേക സവിശേഷതകൾ | 6 Speeds Adjustable, Multifunctional Remote Control, Quiet DC Motor, Energy-Saving, Timer, Reversible Function |
എനർജി ഗൈഡ്
Image: ZMISHIBO Ceiling Fan Energy Guide Label. This label provides estimated yearly energy cost and airflow capacity.
വാറൻ്റിയും പിന്തുണയും
വാറൻ്റി വിവരങ്ങൾ
The DC motor of your ZMISHIBO ceiling fan comes with a 10 വർഷത്തെ വാറൻ്റി, സാധാരണ ഉപയോഗത്തിൻ കീഴിലുള്ള സാമഗ്രികളിലെയും വർക്ക്മാൻഷിപ്പിലെയും തകരാറുകൾ മറയ്ക്കുന്നു.
ഉപഭോക്തൃ പിന്തുണ
For any questions, concerns, or assistance with your product, ZMISHIBO offers 24-hour customer service. Please refer to the contact information provided with your purchase or visit the official ZMISHIBO store for support.
സന്ദർശിക്കുക ZMISHIBO Store കൂടുതൽ വിവരങ്ങൾക്ക്.
