Carburetor Instruction Manual

1. ഉൽപ്പന്നം കഴിഞ്ഞുview

This replacement carburetor is designed to provide optimal fuel delivery and engine performance for compatible Craftsman snow thrower models. It is a crucial component of the engine's fuel system, mixing air and fuel in the correct proportions for combustion.

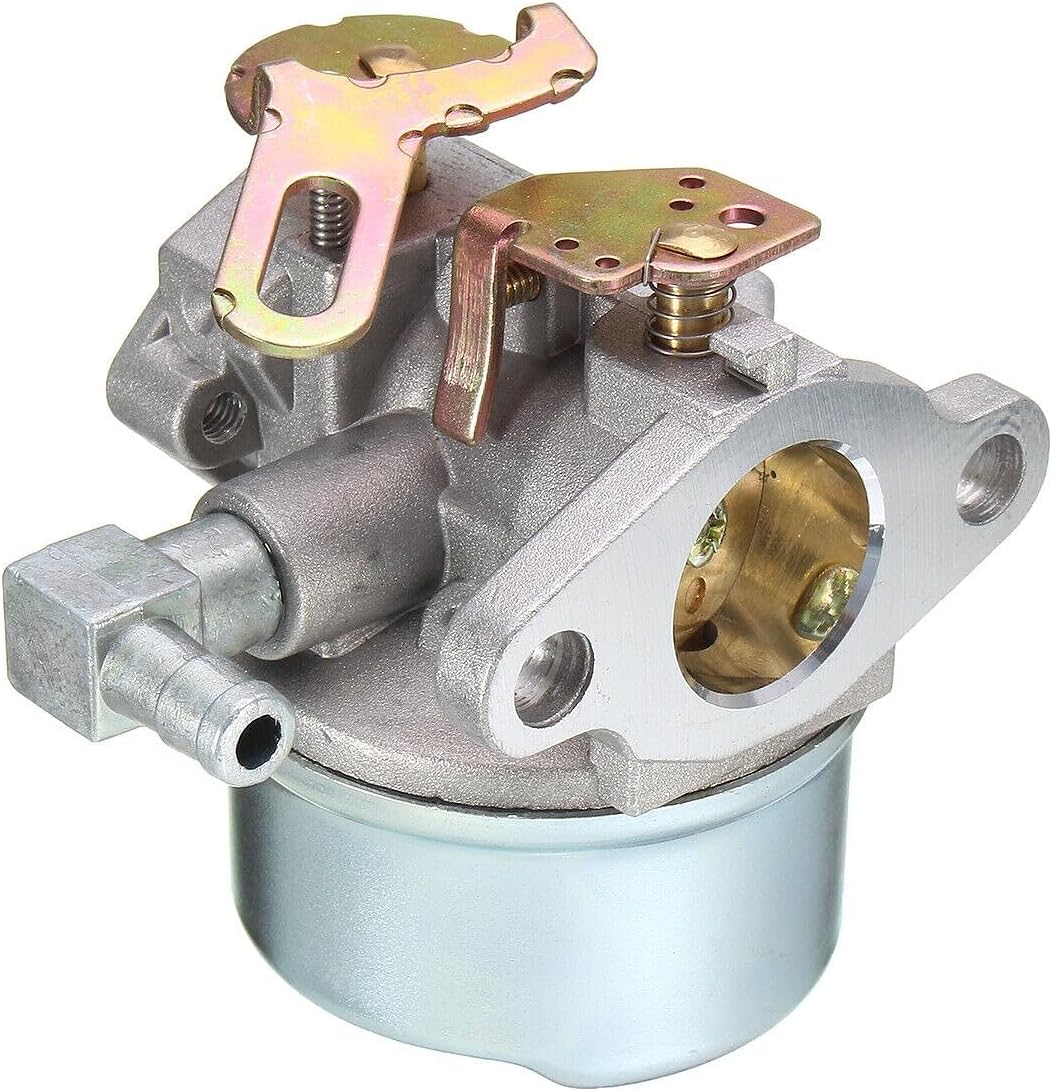

ചിത്രം 1: മുൻ-ഇടത് view of the carburetor, highlighting the throttle linkage and fuel inlet connection.

1.1 അനുയോജ്യത

This carburetor is specifically designed as a direct replacement for the following Craftsman 5/23 Trac Drive Snow Thrower models:

• ക്രാഫ്റ്റ്സ്മാൻ 536.884810
• ക്രാഫ്റ്റ്സ്മാൻ 536.884811

Please verify your snow thrower's model number before proceeding with installation.

2 സുരക്ഷാ വിവരങ്ങൾ

ഇന്ധന സംവിധാനങ്ങളും പവർ ഉപകരണങ്ങളും ഉപയോഗിക്കുമ്പോൾ എപ്പോഴും സുരക്ഷയ്ക്ക് മുൻഗണന നൽകുക. ഈ സുരക്ഷാ മാർഗ്ഗനിർദ്ദേശങ്ങൾ പാലിക്കുന്നതിൽ പരാജയപ്പെടുന്നത് ഗുരുതരമായ പരിക്കിനോ സ്വത്ത് നാശത്തിനോ കാരണമായേക്കാം.

• Read the Snow Thrower Manual: Consult your snow thrower's original instruction manual for specific safety procedures and warnings.
• നേത്ര സംരക്ഷണം: Always wear safety glasses or goggles to protect your eyes from fuel splashes or debris.
• കയ്യുറകൾ: ഇന്ധനത്തിൽ നിന്നും മൂർച്ചയുള്ള അരികുകളിൽ നിന്നും നിങ്ങളുടെ കൈകളെ സംരക്ഷിക്കാൻ ഉചിതമായ കയ്യുറകൾ ധരിക്കുക.
• വെൻ്റിലേഷൻ: ഇന്ധന പുക ശ്വസിക്കുന്നത് ഒഴിവാക്കാൻ നന്നായി വായുസഞ്ചാരമുള്ള സ്ഥലത്ത് ജോലി ചെയ്യുക.
• അഗ്നി അപകടം: Keep open flames, sparks, and other ignition sources away from the work area. Fuel is highly flammable.
• Engine Off & Cool: Ensure the snow thrower engine is completely off and cool before beginning any work. Disconnect the spark plug wire to prevent accidental starting.
• Fuel Drainage: Drain all fuel from the tank and fuel lines into an approved container before removing the old carburetor.

3. പാക്കേജ് ഉള്ളടക്കം

നിങ്ങളുടെ പാക്കേജിൽ ഇനിപ്പറയുന്ന ഇനങ്ങൾ അടങ്ങിയിരിക്കണം:

• 1x Carburetor Assembly
• Gaskets (as pictured, may vary slightly)

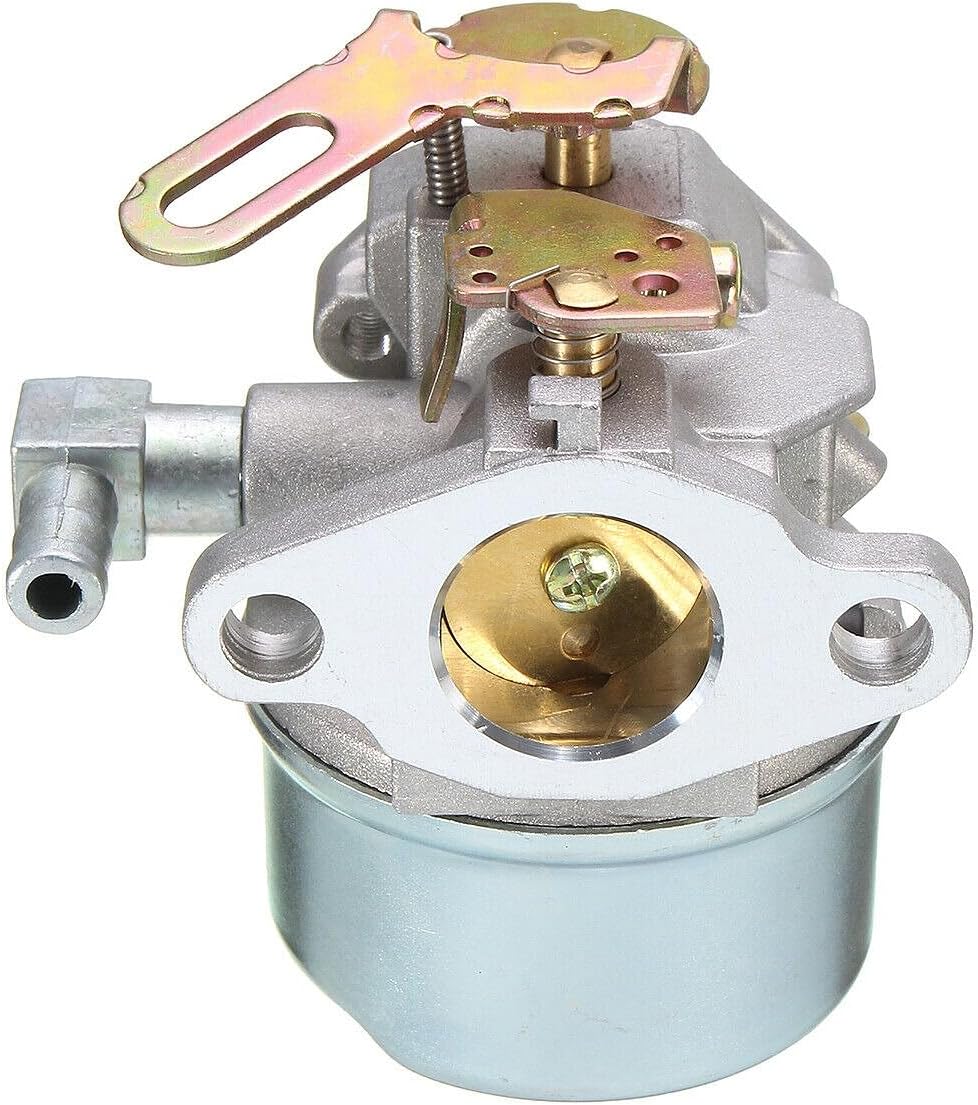

ചിത്രം 2: മുൻഭാഗം view of the carburetor, illustrating the air intake opening and mounting bolt locations.

4. ഇൻസ്റ്റാളേഷൻ ഗൈഡ്

4.1 നിങ്ങൾ ആരംഭിക്കുന്നതിന് മുമ്പ്

• Gather necessary tools: Wrenches, screwdrivers, pliers, fuel line clamps, and a suitable container for draining fuel.
• Ensure the engine is cold and the spark plug wire is disconnected.
• Locate the carburetor on your snow thrower engine. It is typically mounted between the air filter housing and the engine intake manifold.

4.2 പഴയ കാർബറേറ്റർ നീക്കംചെയ്യൽ

1. ഇന്ധനം കളയുക: Place the fuel drain container under the fuel tank and open the fuel valve or disconnect the fuel line to drain all fuel.
2. ഇന്ധന ലൈൻ വിച്ഛേദിക്കുക: Carefully disconnect the fuel line from the old carburetor. Be prepared for residual fuel to spill.
3. ലിങ്കേജുകൾ വിച്ഛേദിക്കുക: Disconnect any throttle and choke linkages or springs attached to the carburetor. Take photos or make notes to remember their positions.
4. മൗണ്ടിംഗ് ബോൾട്ടുകൾ നീക്കം ചെയ്യുക: Unscrew the bolts or nuts that secure the carburetor to the engine intake manifold and air filter housing.
5. Remove Carburetor: Carefully remove the old carburetor and any old gaskets.

4.3 പുതിയ കാർബറേറ്ററിന്റെ ഇൻസ്റ്റാളേഷൻ

1. മൗണ്ടിംഗ് ഉപരിതലങ്ങൾ വൃത്തിയാക്കുക: Ensure all mounting surfaces on the engine and air filter housing are clean and free of old gasket material.
2. പുതിയ ഗാസ്കറ്റുകൾ ഇൻസ്റ്റാൾ ചെയ്യുക: Place the new gaskets in their correct positions. Refer to your snow thrower's service manual for the exact gasket order if unsure.
3. Mount Carburetor: പുതിയ കാർബ്യൂറേറ്റർ മൗണ്ടിംഗ് സ്റ്റഡുകളിലോ ബോൾട്ടുകളിലോ ശ്രദ്ധാപൂർവ്വം സ്ഥാപിക്കുക.
4. സുരക്ഷിത കാർബ്യൂറേറ്റർ: Install and tighten the mounting bolts or nuts. Do not overtighten, as this can damage the carburetor or gaskets.
5. Connect Linkages: Reattach the throttle and choke linkages and springs to the new carburetor. Refer to your notes or photos taken during removal.
6. Connect Fuel Line: Reconnect the fuel line to the carburetor's fuel inlet. Ensure a secure connection to prevent leaks.

ചിത്രം 3: പിൻ-വലത് view of the carburetor, detailing the fuel inlet port and the choke mechanism.

Figure 4: Top-down perspective of the carburetor, illustrating the mounting holes and the throttle plate within the bore.

5. ഓപ്പറേഷൻ

After installing the new carburetor, follow these steps to prepare your snow thrower for operation:

1. Refill Fuel Tank: Fill the snow thrower's fuel tank with fresh, clean gasoline. Use fuel stabilizer if recommended by your snow thrower's manufacturer.
2. ചോർച്ച പരിശോധിക്കുക: Visually inspect all fuel line connections for any signs of leaks. Address any leaks immediately.
3. സ്പാർക്ക് പ്ലഗ് വീണ്ടും ബന്ധിപ്പിക്കുക: സ്പാർക്ക് പ്ലഗ് വയർ വീണ്ടും ബന്ധിപ്പിക്കുക.
4. Prime Engine (if applicable): If your snow thrower has a primer bulb, press it several times until fuel is visible in the bulb or fuel lines.
5. എഞ്ചിൻ ആരംഭിക്കുക: Follow your snow thrower's specific starting procedure (e.g., set choke, throttle, pull starter cord or use electric start). The engine may require a few extra pulls or attempts to start as the fuel system primes itself.
6. ക്രമീകരണങ്ങൾ: Once the engine is running, allow it to warm up. If necessary, minor idle speed adjustments may be made according to your snow thrower's service manual.

6. പരിപാലനം

Proper maintenance of your carburetor ensures reliable performance and extends its lifespan. While this is a replacement part, general carburetor care applies.

• Use Fresh Fuel: Always use fresh, clean gasoline. Stale fuel can cause deposits and clog carburetor passages.
• ഇന്ധന സ്റ്റെബിലൈസർ: Use a high-quality fuel stabilizer, especially during off-season storage, to prevent fuel degradation.
• Drain Fuel for Storage: For long-term storage (over 30 days), it is recommended to drain all fuel from the tank and run the engine until it runs out of fuel to clear the carburetor.
• എയർ ഫിൽട്ടർ: Regularly inspect and clean or replace the air filter as per your snow thrower's manual. A dirty air filter can affect carburetor performance.
• ഇന്ധന ലൈനുകൾ പരിശോധിക്കുക: Periodically check fuel lines for cracks, leaks, or deterioration. Replace as needed.

Figure 5: Bottom-right view of the carburetor, highlighting the float bowl and the connection point for the fuel line.

7. പ്രശ്‌നപരിഹാരം

This section addresses common issues that may arise after carburetor installation. If problems persist, consult a qualified service technician.

8 സ്പെസിഫിക്കേഷനുകൾ

• ഉൽപ്പന്ന തരം: മാറ്റിസ്ഥാപിക്കൽ കാർബറേറ്റർ
• അനുയോജ്യത: Craftsman 5/23 Trac Drive Snow Thrower Models 536.884810, 536.884811
• ഏകദേശ ഇന ഭാരം: 1 പൗണ്ട്
• Approximate Product Dimensions: 1 x 1 x 1 ഇഞ്ച് (L x W x H)
• മെറ്റീരിയൽ: Metal alloy construction

9. വാറൻ്റിയും പിന്തുണയും

For any questions regarding the installation, operation, or performance of this carburetor, please contact the seller directly through the platform where the purchase was made. Refer to your purchase documentation for specific warranty terms and conditions, if applicable.

വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങിയതിന്റെ തെളിവ് എപ്പോഴും സൂക്ഷിക്കുക.
