1. ആമുഖം
Thank you for choosing the Hodozzy Android 15 1-DIN Car Stereo. This device is designed to enhance your in-car entertainment and navigation experience with its advanced features, including a detachable 10-inch screen, wireless CarPlay and Android Auto, Bluetooth 5.0, DSP audio processing, and GPS navigation. This manual provides essential information for proper installation, operation, and maintenance to ensure optimal performance and longevity of your device.
2 സുരക്ഷാ വിവരങ്ങൾ
- പ്രൊഫഷണൽ ഇൻസ്റ്റാളേഷൻ ശുപാർശ ചെയ്യുന്നു: കാർ ഇലക്ട്രിക്കൽ സിസ്റ്റങ്ങളുടെ സങ്കീർണ്ണത കാരണം, യൂണിറ്റിനോ നിങ്ങളുടെ വാഹനത്തിനോ കേടുപാടുകൾ സംഭവിക്കാതിരിക്കാൻ പ്രൊഫഷണൽ ഇൻസ്റ്റാളേഷൻ വളരെ ശുപാർശ ചെയ്യുന്നു.
- വൈദ്യുതി വിതരണം: Ensure the unit is connected to a 12V DC power supply with a negative ground. Incorrect voltage കേടുപാടുകൾ വരുത്തിവയ്ക്കാം.
- വയറിംഗ്: Carefully follow all wiring diagrams. Incorrect wiring can lead to malfunctions or electrical hazards.
- ഡ്രൈവിംഗ് സുരക്ഷ: ഡ്രൈവിംഗിൽ നിന്ന് ശ്രദ്ധ തിരിക്കുന്ന രീതിയിൽ ഉപകരണം പ്രവർത്തിപ്പിക്കരുത്. റോഡ് സുരക്ഷയ്ക്ക് എപ്പോഴും മുൻഗണന നൽകുക.
- താപനില: യൂണിറ്റ് ദീർഘനേരം തീവ്രമായ താപനിലയിലോ നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിലോ ആയിരിക്കുന്നത് ഒഴിവാക്കുക.
- ഈർപ്പം: Keep the unit away from water and excessive moisture to prevent electrical shock or damage.
3. പാക്കേജ് ഉള്ളടക്കം
താഴെ ലിസ്റ്റ് ചെയ്തിരിക്കുന്ന എല്ലാ ഇനങ്ങളും നിങ്ങളുടെ പാക്കേജിൽ ഉൾപ്പെടുത്തിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക:
- 1 x ആൻഡ്രോയിഡ് പ്ലെയർ
- 1 x പവർ കേബിൾ
- 2 x USB കേബിളുകൾ
- 1 x ജിപിഎസ് ആന്റിന
- 1 x പിൻ ക്യാമറ കേബിൾ
- 1 x RCA കേബിൾ
- 1 x ഉപയോക്തൃ മാനുവൽ
- 2 x മൗണ്ടിംഗ് ബ്രാക്കറ്റുകൾ
- 1 x റേഡിയോ ആന്റിന
- 1 x റിവേഴ്സിംഗ് ക്യാമറ
- 1 x മൈക്രോഫോൺ

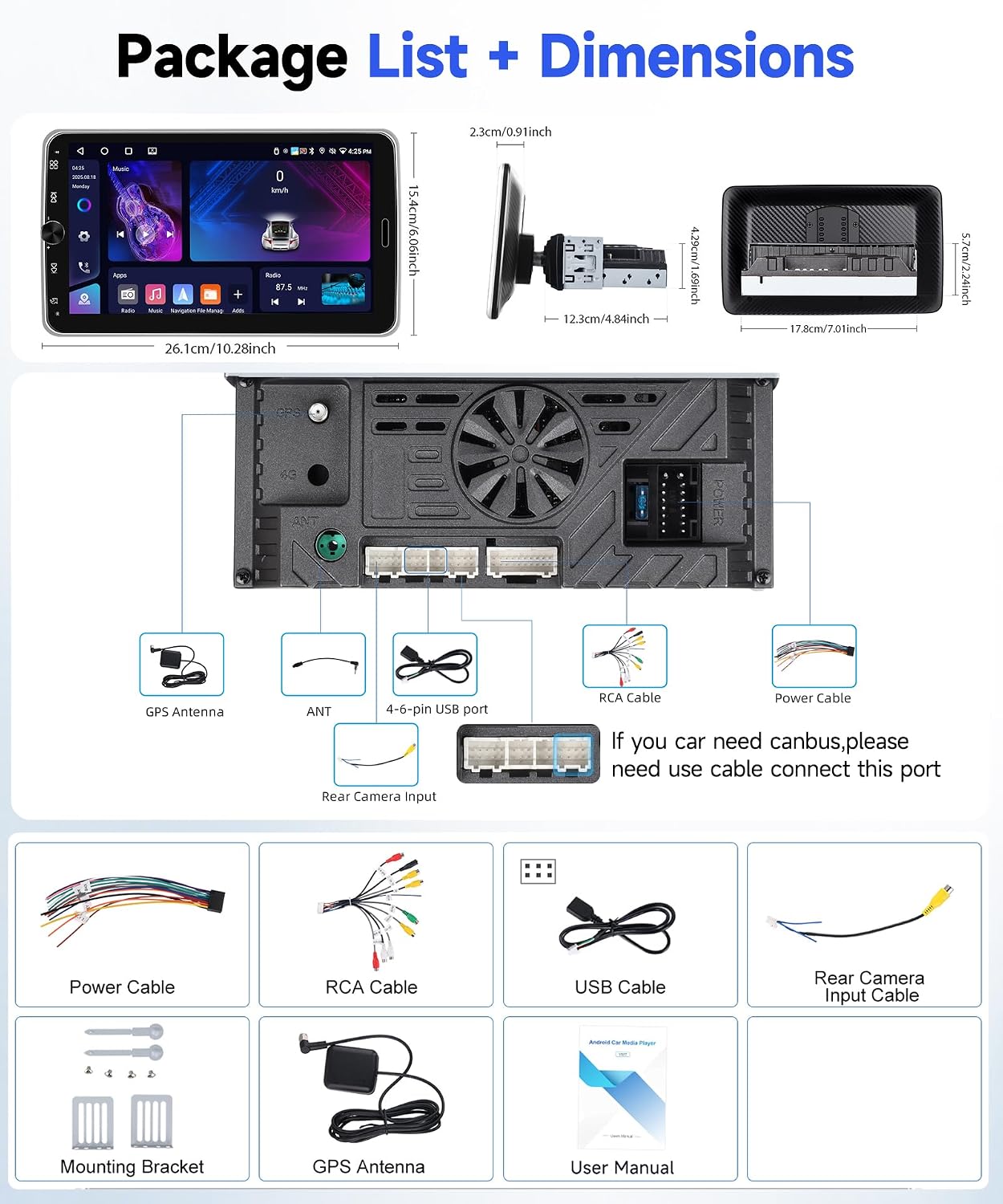

ചിത്രം: കഴിഞ്ഞുview of the Hodozzy Android 15 Car Stereo package contents and unit dimensions.
4 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| സിസ്റ്റം | ആൻഡ്രോയിഡ് 15 |
| പ്രോസസ്സർ | RK3326S, 4 Cores |
| സ്ക്രീൻ വലിപ്പം | 10.1 inches (Detachable, Rotatable) |
| സ്ക്രീൻ മെറ്റീരിയൽ | ഐപിഎസ് എച്ച്ഡി ടച്ച്സ്ക്രീൻ |
| മെമ്മറി | 4 ജിബി റാം + 64 ജിബി റോം |
| സ്ക്രീൻ റെസല്യൂഷൻ | 1024*600 |
| ഔട്ട്പുട്ട് പവർ | 4*45 W |
| ബ്ലൂടൂത്ത് പതിപ്പ് | 5.0 |
| റേഡിയോ ബാൻഡ് | FM/RDS (87.5 MHz-107.5 MHz) |
| കണക്റ്റിവിറ്റി | WiFi, Bluetooth, USB (Dual Interface, Type-C & USB-A) |
| നാവിഗേഷൻ | Built-in GPS, supports offline maps (Here We Go) and online maps |
| സ്മാർട്ട്ഫോൺ സംയോജനം | Wireless CarPlay, Wireless Android Auto, Mirror Link (Wireless) |
| ഓഡിയോ പ്രോസസ്സിംഗ് | DSP, 32-band EQ |
| പ്രത്യേക സവിശേഷതകൾ | Detachable Screen, 360° Rotation, Landscape/Portrait Mode, Split Screen, Steering Wheel Control Support, Reversing Camera Input (AHD/CVBS), External Microphone Support, 7-Color Key Lighting |
| പിന്തുണയ്ക്കുന്ന ഓഡിയോ ഫോർമാറ്റുകൾ | APE/FLAC/WAV/MP3/WMA, etc. |
| പിന്തുണയ്ക്കുന്ന വീഡിയോ ഫോർമാറ്റുകൾ | MKV/RMVB/AVI/MP4/MDV, etc. |
| പിന്തുണയ്ക്കുന്ന ഇമേജ് ഫോർമാറ്റുകൾ | PNG/JPEG/JPG/GIF/WBMP/BNP, etc. |
| പ്രവർത്തന താപനില | -20 ℃ മുതൽ 75 ℃ വരെ |
| ഭാരം | 1 കിലോഗ്രാം |
5. സജ്ജീകരണം
5.1 ഇൻസ്റ്റലേഷൻ
The Hodozzy Android 15 Car Stereo is a 1-DIN unit with a detachable 10-inch screen. Ensure your vehicle's dashboard has a compatible 1-DIN slot. Due to the adjustable screen, consider the optimal viewing angle and clearance before final installation.
- മൗണ്ടിംഗ്: Use the provided mounting brackets to secure the main unit into the 1-DIN slot.
- Screen Attachment: The screen features a snap-in design for quick attachment and detachment. Align the screen with the main unit's connector and press firmly until it clicks into place.
- സ്ക്രീൻ അഡ്ജസ്റ്റ്മെന്റ്: The screen supports 360° rotation and adjustable angles. Adjust to your preferred orientation (landscape or portrait) and tilt for optimal visibility.
Image: Demonstrates the detachable screen feature, landscape/portrait mode support, and 360-degree rotation capability of the display.
5.2 വയറിംഗ് ഡയഗ്രം
Refer to the following diagram for connecting the power, speakers, and accessories. It is crucial to connect all wires correctly to avoid damage.
- പവർ കേബിൾ: Connect the yellow wire to the constant 12V power, the red wire to the accessory (ACC) 12V power, and the black wire to ground.
- സ്പീക്കർ വയറുകൾ: Connect the speaker wires to your vehicle's speakers, ensuring correct polarity.
- ജിപിഎസ് ആന്റിന: Connect the GPS antenna to the dedicated port and mount it in a location with a clear view ആകാശത്തിൻ്റെ.
- റേഡിയോ ആന്റിന: റേഡിയോ ആന്റിന ബന്ധിപ്പിക്കുക.
- റിവേഴ്സിംഗ് ക്യാമറ: Connect the rear camera cable to the unit's input. The camera's power wires (Cable ① and Cable ④) connect to the positive pole of the car's reversing light, and the ground wire (Cable ②) connects to the negative pole. The video signal cable (Cable ③ and Cable ⑤) connects to the unit.
- ബാഹ്യ മൈക്രോഫോൺ: മെച്ചപ്പെട്ട കോൾ നിലവാരത്തിനായി ബാഹ്യ മൈക്രോഫോൺ ബന്ധിപ്പിക്കുക.
- USB പോർട്ടുകൾ: Utilize the dual USB interfaces for data transfer, media playback, and phone charging.

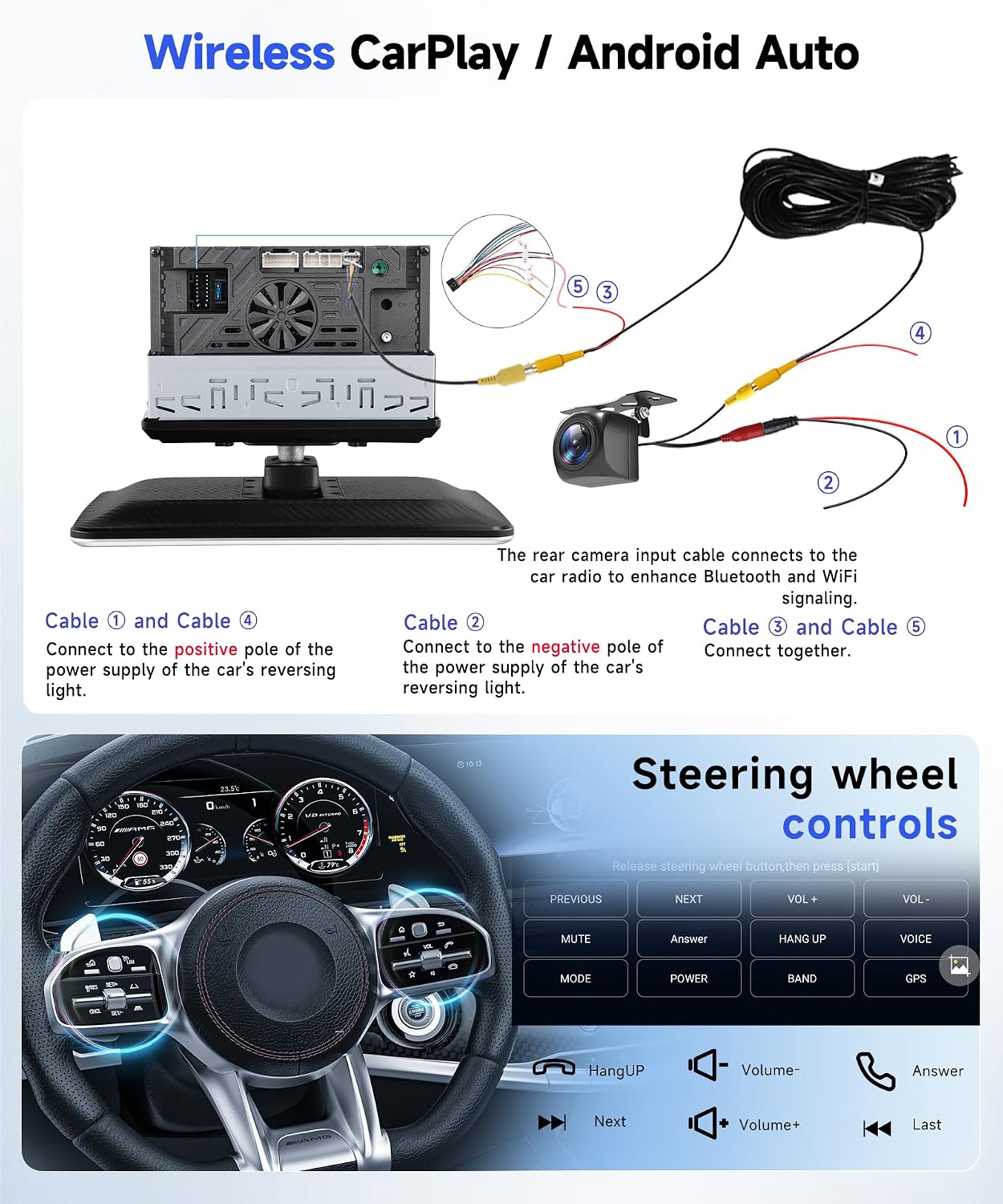

Image: Detailed wiring instructions for the reversing camera and an overview of steering wheel control button functions.
5.3 പ്രാരംഭ പവർ ഓൺ
After completing all connections, turn on your vehicle's ignition. The car stereo should power on automatically. Follow the on-screen prompts for initial setup, including language selection and time zone settings.
6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
6.1 Screen Features: Detachable, Rotation, Landscape/Portrait Modes
The 10.1-inch IPS HD touchscreen offers flexibility:
- Detachable Screen: Press the two buttons on the side of the screen to detach it from the main unit. This allows for secure storage when not in use.
- Landscape/Portrait Mode: After rotating the screen, you can switch between landscape and portrait display modes by tapping the 'Portrait' or 'Landscape' option in the menu bar.
- 360° റൊട്ടേഷൻ: The screen can be rotated 360 degrees and moved forward/backward to achieve the best viewing ആംഗിൾ.
6.2 വയർലെസ് കാർപ്ലേയും ആൻഡ്രോയിഡ് ഓട്ടോയും
Connect your smartphone wirelessly to access navigation, music, calls, and messages directly on the car stereo display.
- Enable Bluetooth and Wi-Fi: നിങ്ങളുടെ സ്മാർട്ട്ഫോണിൽ, ബ്ലൂടൂത്തും വൈ-ഫൈയും പ്രവർത്തനക്ഷമമാക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- ഉപകരണം ജോടിയാക്കുക: On the car stereo, go to the CarPlay/Android Auto application. ഇതിനായി തിരയുക your phone via Bluetooth and pair them.
- കണക്ഷൻ സ്ഥിരീകരിക്കുക: Follow any on-screen prompts on both the stereo and your phone to establish the wireless connection.
Note: For Android phones, you may need to download the Android Auto app on your device. Compatible with iOS 6-18 and Android 4-14.
Image: Shows the wireless CarPlay/Android Auto interface displaying navigation, music, and voice assistant options.
6.3 ബ്ലൂടൂത്ത് 5.0
The integrated Bluetooth 5.0 module allows for hands-free calling and wireless audio streaming.
- ജോടിയാക്കൽ: Go to the Bluetooth settings on the stereo, enable Bluetooth, and search for your phone. Select your phone from the list and confirm pairing.
- ഹാൻഡ്സ് ഫ്രീ കോളിംഗ്: Once paired, you can make and receive calls directly through the stereo. The built-in microphone ensures clear communication.
- ബ്ലൂടൂത്ത് സംഗീതം: Stream audio from your phone to the car stereo. Control playback (play/pause, skip tracks) from the stereo's interface.
Image: Illustrates Bluetooth 5.0 for calls and music, FM/RDS radio interface, and WiFi connectivity for various streaming apps.
6.4 FM/RDS റേഡിയോ
Enjoy your favorite radio stations with the built-in FM/RDS tuner.
- യാന്ത്രിക തിരയൽ: Access the Radio application and select 'Auto Search' to scan and save available stations.
- സ്വമേധയാലുള്ള ട്യൂണിംഗ്: നിർദ്ദിഷ്ട ഫ്രീക്വൻസികളിലേക്ക് സ്വമേധയാ ട്യൂൺ ചെയ്യുക.
- ആർഡിഎസ് പ്രവർത്തനം: The RDS (Radio Data System) feature displays station information, such as song titles or program names, where available.
6.5 ജിപിഎസ് നാവിഗേഷൻ
The unit comes with an integrated GPS receiver and supports both offline and online navigation.
- ഓഫ്ലൈൻ മാപ്പുകൾ: The unit includes pre-installed offline maps. To download map data, an internet connection is required. Access the 'Download Map' menu within the navigation app (e.g., Here We Go) to download regional maps.
- ഓൺലൈൻ മാപ്പുകൾ: Connect to WiFi/Hotspot to use other online navigation applications available on the Android system.
6.6 DSP and EQ Music
Customize your audio experience with the Digital Sound Processor (DSP) and 32-band Equalizer (EQ).
- EQ ക്രമീകരണങ്ങൾ: Access the EQ settings to adjust frequency bands, creating a personalized sound profile.
- DSP Features: The DSP allows for advanced sound adjustments, including sound field positioning, bass enhancement, and surround sound modes.
Image: Displays the DSP and EQ music settings interface, allowing for precise audio adjustments and sound field customization.
6.7 Split Screen and Mirror Link
- സ്പ്ലിറ്റ് സ്ക്രീൻ: This feature allows you to run two applications simultaneously on the screen, such as navigation and music playback.
- മിറർ ലിങ്ക്: Synchronize your smartphone screen with the car stereo display. For Android phones, this provides two-way control. For iOS phones, it offers one-way control (display only). Connection can be wired (USB) or wireless (WLAN).
6.8 സ്റ്റിയറിംഗ് വീൽ നിയന്ത്രണങ്ങൾ
If your vehicle supports steering wheel controls, you can configure them to operate the car stereo for safer driving.
- കോൺഫിഗറേഷൻ: Access the 'Steering Wheel Control' settings in the system menu. Follow the on-screen instructions to map your vehicle's steering wheel buttons to the stereo's functions (e.g., volume, track skip, mode).
6.9 Multimedia Input
The unit supports various multimedia inputs:
- യുഎസ്ബി/ടൈപ്പ്-സി: Use the dual USB ports for playing media files (audio, video, images) from USB drives or for fast charging your mobile devices.
- AUX ഇൻപുട്ട്: Connect external audio devices via the AUX input.
- Colorful Background Lights: Customize the button illumination with 7 different colors to match your vehicle's interior or your preference.
Image: Highlights multimedia input options including USB/Type-C charging, customizable background lights, and the IPS screen quality for video playback.
7. പരിപാലനം
- വൃത്തിയാക്കൽ: സ്ക്രീനും യൂണിറ്റും വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. ഉരച്ചിലുകൾ ഉള്ള ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.
- സോഫ്റ്റ്വെയർ അപ്ഡേറ്റുകൾ: സിസ്റ്റം ക്രമീകരണങ്ങളിലൂടെയോ നിർമ്മാതാവിന്റെയോ വഴി സോഫ്റ്റ്വെയർ അപ്ഡേറ്റുകൾക്കായി ഇടയ്ക്കിടെ പരിശോധിക്കുക. webമികച്ച പ്രകടനവും പുതിയ സവിശേഷതകളിലേക്കുള്ള ആക്സസും ഉറപ്പാക്കാൻ സൈറ്റ്.
- സ്ക്രീൻ കെയർ: When detaching the screen, handle it carefully to avoid scratches or damage to the connectors.
8. പ്രശ്നപരിഹാരം
If you encounter issues with your Hodozzy car stereo, refer to the following common problems and solutions:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| പവർ ഇല്ല | Incorrect wiring, blown fuse, loose connection. | Check power cable connections (yellow, red, black). Inspect vehicle's fuse box and the unit's fuse. Ensure all connections are secure. |
| ശബ്ദമില്ല | സ്പീക്കർ വയറുകൾ വിച്ഛേദിക്കപ്പെട്ടു, ശബ്ദം വളരെ കുറവാണ്, മ്യൂട്ട് സജീവമാക്കി, തെറ്റായ ഓഡിയോ ഉറവിടം. | Check speaker wiring. Increase volume. Deactivate mute function. Select the correct audio input source. |
| ബ്ലൂടൂത്ത് കണക്റ്റുചെയ്യുന്നില്ല | ബ്ലൂടൂത്ത് പ്രവർത്തനക്ഷമമാക്കിയിട്ടില്ല, ഉപകരണം ജോടിയാക്കൽ മോഡിൽ ഇല്ല, ഇടപെടൽ. | Ensure Bluetooth is enabled on both devices. Put the stereo in pairing mode. Delete previous pairings and try again. Move closer to the unit. |
| GPS പ്രവർത്തിക്കുന്നില്ല | GPS antenna not connected, poor signal, map data not downloaded. | Ensure GPS antenna is securely connected and placed with a clear view of the sky. Download necessary offline map data or ensure internet connection for online maps. |
| ടച്ച്സ്ക്രീൻ പ്രതികരിക്കുന്നില്ല | System crash, temporary software issue. | Restart the unit by turning off the vehicle's ignition and then restarting. If the issue persists, perform a factory reset (refer to system settings, note this will erase all user data). |
| Reversing Camera Not Displaying | Incorrect wiring, camera malfunction, wrong input selected. | Verify the rear camera wiring (power and video signal). Ensure the camera is functioning. Check if the unit automatically switches to the camera input when reversing. |
9. വാറൻ്റി വിവരങ്ങൾ
Warranty information for this product should be obtained directly from the seller or the point of purchase. Please retain your proof of purchase for any warranty claims. Information regarding spare parts availability and software update guarantees is not available in the provided product details.
10. പിന്തുണ
For technical assistance, troubleshooting beyond this manual, or warranty inquiries, please contact the seller directly through the platform where you purchased the product. You can typically find seller contact information on your order details page or by navigating to the seller's profile.
