Intermatic FD60MC 60-Minute Spring-Loaded In-Wall Countdown Timer Switch

ഉൽപ്പന്നം കഴിഞ്ഞുview

The Intermatic FD Series Decorator Countdown Timers are designed to replace any standard or decorator style wall switch, whether single-gang or multi-gang. These mechanical timers operate without electricity, automatically limiting the "ON" time for various energy-consuming loads such as fans, lighting, motors, and heaters.

പ്രധാന സവിശേഷതകൾ

• No Electricity Required: Operates mechanically without needing an electrical connection for its internal timing mechanism.
• ബഹുമുഖ അനുയോജ്യത: Designed for use with any standard or decorator single or multi-gang wall switch plates (switch plate not included).
• ഊർജ്ജ സംരക്ഷണം: Automatically limits the "ON" time for connected loads, helping to conserve energy.
• Broad Load Compatibility: Suitable for incandescent, fluorescent, CFL, and LED lighting, as well as fans and motors.
• എളുപ്പമുള്ള ഇൻസ്റ്റാളേഷൻ: Features "up front" teeter-type terminal connections and a "press-on" knob design for quick and simple setup.
• No Neutral Connection: Does not require a neutral wire connection for operation.

ഇൻസ്റ്റാളേഷനും സജ്ജീകരണവും

The FD60MC timer is designed for in-wall installation and can replace an existing standard wall switch. Installation typically involves connecting two wires from the timer to the existing wiring. The unit is supplied with a molded ivory time dial plate that fits either toggle or decorator style switch plates without requiring field modifications.

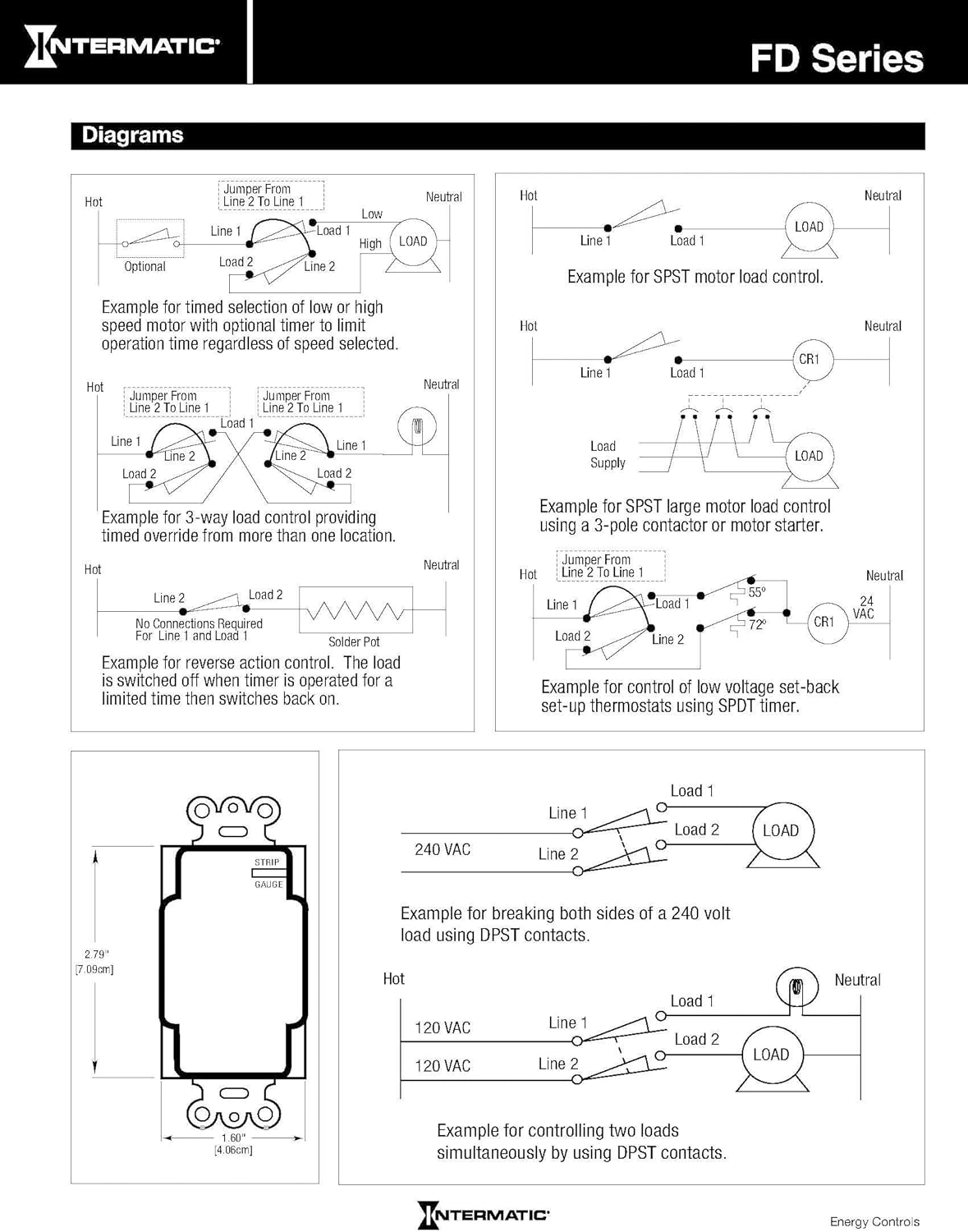

വയറിംഗ് നിർദ്ദേശങ്ങൾ:

1. സുരക്ഷ ആദ്യം: Before beginning any electrical work, ensure the power to the circuit is turned OFF at the circuit breaker or fuse box.
2. നിലവിലുള്ള സ്വിച്ച് നീക്കംചെയ്യുക: Carefully remove the existing wall switch from its electrical box.
3. വയറുകൾ തിരിച്ചറിയുക: Identify the Line (power in) and Load (to device) wires. The timer has clearly marked "line" and "load" connections.
4. വയറുകൾ ബന്ധിപ്പിക്കുക: Connect the Line wire to the timer's Line terminal and the Load wire to the timer's Load terminal using the teeter-type terminals. This timer does not require a neutral connection.
5. ഗ്രൗണ്ടിംഗ്: Connect the ground wire (bare copper or green) to the timer's ground screw, if available, and to the electrical box.
6. Mount Timer: Secure the timer into the electrical box using the provided screws.
7. ഫെയ്സ് പ്ലേറ്റ് ഇൻസ്റ്റാൾ ചെയ്യുക: Attach the molded ivory time dial plate and the knob. The knob is designed to press on firmly.
8. പവർ പുന ore സ്ഥാപിക്കുക: ഇൻസ്റ്റാളേഷൻ പൂർത്തിയായി എല്ലാ കണക്ഷനുകളും സുരക്ഷിതമായിക്കഴിഞ്ഞാൽ, സർക്യൂട്ട് ബ്രേക്കറിൽ പവർ പുനഃസ്ഥാപിക്കുക.

ഓപ്പറേഷൻ

The Intermatic FD60MC is a mechanical countdown timer. To operate, simply turn the dial clockwise to the desired "ON" time, up to 60 minutes. The timer will automatically count down and turn off the connected load once the set time has elapsed.

• ക്രമീകരണ സമയം: Rotate the knob clockwise to the desired number of minutes. For example, turn to '60' for a full 60-minute cycle.
• യാന്ത്രിക ഷട്ട്-ഓഫ്: The timer will automatically turn off the connected device when the set time expires.
• ക്രമീകരിക്കുന്ന സമയം: The time can be adjusted during operation by turning the knob. Turning it further clockwise will add time, while turning it counter-clockwise will reduce the remaining time.
• മാനുവൽ ഓഫ്: To turn off the device before the set time expires, turn the knob counter-clockwise past the 'OFF' mark.

മെയിൻ്റനൻസ്

The Intermatic FD60MC timer is a mechanical device designed for long-term, maintenance-free operation. No user-serviceable parts are inside. To ensure optimal performance and longevity:

• വൃത്തിയാക്കൽ: Periodically wipe the surface of the timer and faceplate with a soft, dry cloth. Do not use abrasive cleaners or solvents.
• പരിസ്ഥിതി വ്യവസ്ഥകൾ: Ensure the timer is installed in an environment within its specified operating temperature range (-40°F to 104°F / -40°C to 40°C).

ട്രബിൾഷൂട്ടിംഗ്

If the Intermatic FD60MC timer is not functioning as expected, consider the following common issues:

• ഉപകരണം ഓണാക്കുന്നില്ല:
  • Ensure the circuit breaker supplying power to the timer is in the "ON" position.
  • Verify that the timer knob is turned to a time setting greater than zero.
  • Check all wiring connections to ensure they are secure and correctly aligned (Line to Line, Load to Load).
• Device Not Turning Off:
  • Confirm the timer knob is set to a specific time and not stuck.
  • Ensure the timer is not a "With Hold on Timer" variant if you expect it to always turn off. The FD60MC is "Without Hold on Timer".
• Timer Knob is Stiff/Hard to Turn:
  • A new timer's knob may be stiff initially. It should loosen with a few uses.
  • Ensure the knob is properly pressed onto the shaft.

If issues persist after checking these points, it is recommended to consult a qualified electrician or contact Intermatic customer support.

സ്പെസിഫിക്കേഷനുകൾ

വാറൻ്റിയും പിന്തുണയും

The Intermatic FD60MC timer comes with a 1 വർഷത്തെ വാറൻ്റി. In case of a defect within the warranty period, the entire unit will be replaced.

For technical support, warranty claims, or further assistance, please contact Intermatic customer service. Refer to the official Intermatic webഏറ്റവും പുതിയ കോൺടാക്റ്റ് വിവരങ്ങൾക്കായി സൈറ്റ് അല്ലെങ്കിൽ ഉൽപ്പന്ന പാക്കേജിംഗ്.

പ്രധാനപ്പെട്ട സുരക്ഷാ വിവരങ്ങൾ

മുന്നറിയിപ്പ്: Risk of electric shock. Installation should be performed by a qualified electrician or a person with a thorough understanding of electrical wiring and local electrical codes. Always turn off power at the circuit breaker before installation or servicing.

ഈ ഉൽപ്പന്നത്തിൽ കാലിഫോർണിയ സംസ്ഥാനത്തിന് ക്യാൻസറിനും ജനന വൈകല്യങ്ങൾക്കും അല്ലെങ്കിൽ മറ്റ് പ്രത്യുൽപാദന വൈകല്യങ്ങൾക്കും കാരണമാകുന്ന രാസവസ്തുക്കൾ അടങ്ങിയിരിക്കാം (പ്രൊപ്പോസിഷൻ 65 മുന്നറിയിപ്പ്).

• Do not use with pumps, saunas, or loads that could cause personal injury if timed incorrectly.
• Ensure all connections are tight and secure to prevent electrical hazards.
• Do not exceed the specified electrical ratings of the timer.
• വെള്ളം, അമിതമായ ഈർപ്പം എന്നിവയിൽ നിന്ന് അകന്നു നിൽക്കുക.
