1. ആമുഖം
This manual provides comprehensive instructions for the safe and efficient use of your Denon AV Surround Amplifier AVC-3920SP. Please read this manual thoroughly before operating the unit and retain it for future reference. This amplifier is designed to deliver high-quality audio and video performance for your home entertainment system.
2 സുരക്ഷാ വിവരങ്ങൾ
സുരക്ഷിതമായ പ്രവർത്തനം ഉറപ്പാക്കുന്നതിനും കേടുപാടുകൾ തടയുന്നതിനും, ഇനിപ്പറയുന്ന മുൻകരുതലുകൾ പാലിക്കുക:
- വൈദ്യുതി വിതരണം: നിർദ്ദിഷ്ട വോള്യത്തിന്റെ എസി ഔട്ട്ലെറ്റിലേക്ക് മാത്രം യൂണിറ്റ് ബന്ധിപ്പിക്കുക.tage.
- വെൻ്റിലേഷൻ: Ensure adequate ventilation. Do not block ventilation openings or place the unit on soft surfaces that may impede airflow.
- ഈർപ്പം: യൂണിറ്റ് മഴയിലോ ഈർപ്പത്തിലോ തുറന്നുകാട്ടരുത്. പാത്രങ്ങൾ പോലുള്ള ദ്രാവകങ്ങൾ നിറച്ച വസ്തുക്കൾ യൂണിറ്റിൽ വയ്ക്കുന്നത് ഒഴിവാക്കുക.
- വിദേശ വസ്തുക്കൾ: യൂണിറ്റിന്റെ ദ്വാരങ്ങളിൽ വിദേശ വസ്തുക്കളൊന്നും ചേർക്കരുത്.
- സേവനം: യൂണിറ്റ് സ്വയം സർവീസ് ചെയ്യാൻ ശ്രമിക്കരുത്. എല്ലാ സർവീസിംഗും യോഗ്യതയുള്ള സർവീസ് ഉദ്യോഗസ്ഥരെ ഏൽപ്പിക്കുക.
- പ്ലേസ്മെൻ്റ്: Place the unit on a stable, level surface away from direct sunlight, heat sources, and excessive dust.
3. പാക്കേജ് ഉള്ളടക്കം
പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:
- Denon AV Surround Amplifier AVC-3920SP Main Unit
- റിമോട്ട് കൺട്രോൾ യൂണിറ്റ്
- പവർ കോർഡ്
- ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)
ചിത്രം 3.1: Included accessories: remote control, power cord, and user manual. These items are essential for the basic operation and setup of the ampജീവൻ.
4. സജ്ജീകരണം
4.1 ഫിസിക്കൽ പ്ലേസ്മെന്റ്
സ്ഥാപിക്കുക amplifier on a sturdy, level surface with adequate space around it for ventilation. Avoid enclosed cabinets without proper airflow.
ചിത്രം 4.1: മുകളിൽ view of the AVC-3920SP, highlighting the ventilation grilles. Ensure these grilles are not obstructed to prevent overheating.
4.2 സ്പീക്കറുകൾ ബന്ധിപ്പിക്കുന്നു
The AVC-3920SP supports a 7.1 channel speaker configuration. Connect your speakers to the corresponding terminals on the rear panel. Ensure correct polarity (+ to + and - to -) for optimal sound.
- Connect Front Left (FL) and Front Right (FR) speakers.
- Connect Center (C) speaker.
- Connect Surround Left (SL) and Surround Right (SR) speakers.
- Connect Surround Back Left (SBL) and Surround Back Right (SBR) speakers for 7.1 channel audio.
- Connect a powered subwoofer to the PRE OUT SW terminal.
4.3 ഓഡിയോ/വീഡിയോ ഉറവിടങ്ങൾ ബന്ധിപ്പിക്കൽ
Use appropriate cables to connect your audio and video devices to the ampജീവൻ.
- HDMI കണക്ഷനുകൾ: Connect HDMI output from your source devices (e.g., Blu-ray player, game console) to the HDMI IN 1 or HDMI IN 2 ports. Connect the HDMI MONITOR OUT to your TV or projector.
- ഡിജിറ്റൽ ഓഡിയോ കണക്ഷനുകൾ: For devices with optical or coaxial digital outputs, connect them to the OPTICAL IN (OPT-1 to OPT-4) or COAXIAL IN (COAX-1, COAX-2) ports.
- അനലോഗ് ഓഡിയോ കണക്ഷനുകൾ: Use RCA cables for analog audio sources (e.g., CD player, tape deck) to the AUDIO IN ports.
- ഘടക വീഡിയോ കണക്ഷനുകൾ: Connect component video sources (Y, Pb/Cb, Pr/Cr) to the COMPONENT VIDEO IN ports.
- S-Video/Composite Video Connections: Connect S-Video or composite video sources to the respective IN ports.
ചിത്രം 4.2: കഴിഞ്ഞുview of the rear panel connections. This image displays the comprehensive array of inputs and outputs, including HDMI, digital audio, analog audio, and speaker terminals.
ചിത്രം 4.3: വിശദമായി view of the rear panel's HDMI, digital audio, and speaker connections. This close-up helps in identifying specific ports for accurate wiring.
4.4 പവർ കണക്ഷൻ
After all audio and video connections are made, connect the supplied power cord to the AC IN terminal on the rear of the ampലിഫയറിലേക്കും പിന്നീട് ഒരു വാൾ ഔട്ട്ലെറ്റിലേക്കും.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
5.1 അടിസ്ഥാന പ്രവർത്തനം
- പവർ ഓൺ/ഓഫ്: അമർത്തുക ഓൺ / സ്റ്റാൻഡ്ബി യൂണിറ്റ് ഓണാക്കാനോ ഓഫാക്കാനോ മുൻ പാനലിലെ ബട്ടണോ റിമോട്ട് കൺട്രോളോ അമർത്തുക.
- ഇൻപുട്ട് തിരഞ്ഞെടുക്കൽ: ഉപയോഗിക്കുക ഉറവിടം knob on the front panel or the input selector buttons on the remote control to choose your desired audio/video source (e.g., DVD, CD, TV).
- വോളിയം നിയന്ത്രണം: ക്രമീകരിക്കുക മാസ്റ്റർ വോളിയം knob on the front panel or the VOLUME +/- buttons on the remote control.
ചിത്രം 5.1: ഫ്രണ്ട് view of the Denon AVC-3920SP. This image shows the main controls including the power button, input selector, and master volume knob.
5.2 ഫ്രണ്ട് പാനൽ നിയന്ത്രണങ്ങൾ
The front panel provides direct access to essential functions.
- ഫംഗ്ഷൻ നോബ്: Selects various operational modes or settings.
- SOURCE Knob: ഇൻപുട്ട് ഉറവിടം തിരഞ്ഞെടുക്കുന്നു.
- REC SELECT Button: Selects the source for recording.
- VIDEO SELECT Button: വീഡിയോ ഇൻപുട്ട് തിരഞ്ഞെടുക്കുന്നു.
- ഓൺ/സ്റ്റാൻഡ്ബൈ ബട്ടൺ: യൂണിറ്റ് ഓണാക്കുകയോ ഓഫാക്കുകയോ ചെയ്യുന്നു.
- മാസ്റ്റർ വോളിയം നോബ്: മൊത്തത്തിലുള്ള ശബ്ദ നില ക്രമീകരിക്കുന്നു.

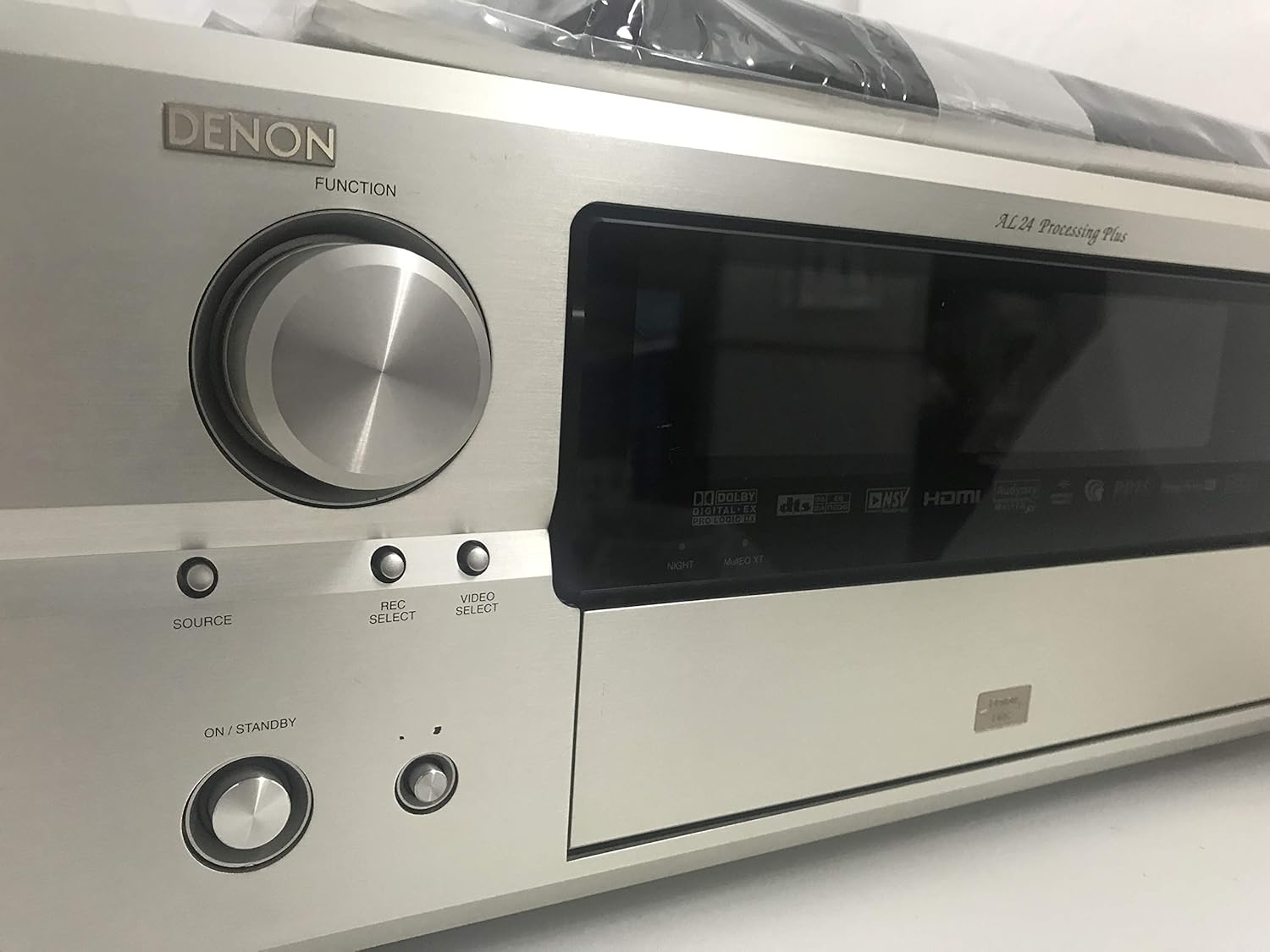

ചിത്രം 5.2: Left front panel controls, including the FUNCTION knob, SOURCE, REC SELECT, VIDEO SELECT buttons, and the ON/STANDBY button.
ചിത്രം 5.3: Right front panel controls, featuring the MASTER VOLUME knob and USER MODE buttons.
A hidden panel on the front provides access to advanced controls:
ചിത്രം 5.4: Front panel with the hidden compartment open. This reveals controls for sound modes, system setup, and a headphone jack.
5.3 വിദൂര നിയന്ത്രണ പ്രവർത്തനങ്ങൾ
The supplied remote control allows convenient operation from a distance. Refer to the remote control diagram in the separate remote control manual for detailed button functions.
5.4 സൗണ്ട് മോഡുകൾ
The AVC-3920SP supports various surround sound formats:
- DOLBY DIGITAL EX: Provides enhanced surround sound with an additional rear center channel.
- DTS-ES: Offers discrete or matrixed surround back channels for a more immersive experience.
- Other sound modes can be selected via the front panel or remote control.
6. പരിപാലനം
6.1 വൃത്തിയാക്കൽ
Wipe the unit with a soft, dry cloth. For stubborn dirt, lightly dampen the cloth with water or a mild, non-abrasive cleaner. Do not use strong solvents or abrasive pads.
6.2 സംഭരണം
If storing the unit for an extended period, disconnect the power cord and place it in a cool, dry place away from direct sunlight and extreme temperatures.
7. പ്രശ്നപരിഹാരം
നിങ്ങളുടെ കാര്യത്തിൽ പ്രശ്നങ്ങൾ അനുഭവപ്പെടുകയാണെങ്കിൽ amplifier, consult the table below for common issues and solutions.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ശക്തിയില്ല | Power cord disconnected; Unit in standby mode; Power outage | Check power cord connection; Press ON/STANDBY button; Check household circuit breaker |
| ശബ്ദമില്ല | Incorrect input selected; Volume too low; Speakers not connected properly; Mute function active | Select correct input source; Increase volume; Check speaker connections and polarity; Deactivate mute function |
| വീഡിയോ ഇല്ല | Incorrect input selected; Video cables not connected properly; TV/projector input incorrect | Select correct input source; Check video cable connections; Select correct input on TV/projector |
| റിമോട്ട് കൺട്രോൾ പ്രവർത്തിക്കുന്നില്ല | Batteries depleted; Obstruction between remote and unit; Incorrect remote mode | Replace batteries; Remove obstruction; Ensure remote is in the correct operating mode |
8 സ്പെസിഫിക്കേഷനുകൾ
Technical specifications for the Denon AV Surround Amplifier AVC-3920SP:
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| ഉൽപ്പന്ന മോഡൽ നമ്പർ | AVC-3920SP |
| ബ്രാൻഡ് | ഡെനോൻ |
| നിർമ്മാതാവ് | D&M |
| നിറം | പ്രീമിയം വെള്ളി |
| കണക്റ്റിവിറ്റി ടെക്നോളജി | HDMI |
| കൺട്രോളർ തരം | App Control (Not Supported), Remote |
| ചാനലുകളുടെ എണ്ണം | 7.1ch |
| പരമാവധി ഔട്ട്പുട്ട് പവർ | 180W 7 |
| റേറ്റുചെയ്ത put ട്ട്പുട്ട് പവർ | 120W 7 |
| DOLBY Surround | ഡോൾബി ഡിജിറ്റൽ എക്സ് |
| DTS സറൗണ്ട് | DTS-ES |
| AAC Support | പിന്തുണച്ചു |
| ഡിജിറ്റൽ ഓഡിയോ ഇൻപുട്ട് | Optical x2 / Coaxial x2 |
| എച്ച്ഡിഎംഐ ഇൻപുട്ട് | 2 |
| HDMI ഔട്ട്പുട്ട് | 1 |
| HDMI ലിങ്ക് | പിന്തുണയ്ക്കുന്നില്ല |
| ഓഡിയോ ഔട്ട്പുട്ട് തരം | HDMI |
9. വാറൻ്റിയും പിന്തുണയും
For warranty information and technical support, please refer to the warranty card included with your product or visit the official Denon webസൈറ്റ്. വാങ്ങിയതിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
