1. ആമുഖം
നിങ്ങളുടെ ഹോളി 12-327-11 മെക്കാനിക്കൽ ഇന്ധന പമ്പിന്റെ ഇൻസ്റ്റാളേഷൻ, പ്രവർത്തനം, അറ്റകുറ്റപ്പണി എന്നിവയ്ക്കുള്ള വിശദമായ നിർദ്ദേശങ്ങൾ ഈ മാനുവൽ നൽകുന്നു. ഈ ഉയർന്ന ഔട്ട്പുട്ട് ഇന്ധന പമ്പ് 110 GPH (ഗാലൺസ് പെർ മണിക്കൂർ) സ്വതന്ത്ര പ്രവാഹം നൽകുന്നതിനായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്നു, 6.5 നും 8 psi നും ഇടയിൽ മുൻകൂട്ടി സജ്ജീകരിച്ച ഷട്ട്ഓഫ് മർദ്ദം, ഒരു ബാഹ്യ ഇന്ധന മർദ്ദ റെഗുലേറ്ററിന്റെ ആവശ്യകത ഇല്ലാതാക്കുന്നു. ഇതിന്റെ ഹെവി-ഡ്യൂട്ടി നിർമ്മാണം തുടർച്ചയായ ഉയർന്ന RPM പ്രവർത്തനത്തിന് വിശ്വസനീയമായ പ്രകടനം ഉറപ്പാക്കുന്നു.
ശരിയായ പ്രവർത്തനവും സുരക്ഷയും ഉറപ്പാക്കാൻ ഇൻസ്റ്റാളേഷനോ പ്രവർത്തനമോ തുടരുന്നതിന് മുമ്പ് ദയവായി ഈ നിർദ്ദേശങ്ങൾ നന്നായി വായിക്കുക.
ചിത്രം 1: ഹോളി 12-327-11 മെക്കാനിക്കൽ ഇന്ധന പമ്പ്, മെയിൻ view. ഈ ചിത്രത്തിൽ ക്രോം പൂശിയ ഇന്ധന പമ്പിന്റെ ബോഡിയും അതിന്റെ ഇൻലെറ്റ്, ഔട്ട്ലെറ്റ് പോർട്ടുകളും ദൃശ്യമാണ്, കൂടാതെ മൗണ്ടിംഗ് ആമും കാണാം.
2 സുരക്ഷാ വിവരങ്ങൾ
മുന്നറിയിപ്പ്: ഇന്ധന സംവിധാനങ്ങൾ സമ്മർദ്ദത്തിലാണ് പ്രവർത്തിക്കുന്നത്, അവയിൽ തീപിടിക്കുന്ന ദ്രാവകങ്ങൾ അടങ്ങിയിരിക്കുന്നു. അനുചിതമായ ഇൻസ്റ്റാളേഷൻ അല്ലെങ്കിൽ കൈകാര്യം ചെയ്യൽ തീ, സ്ഫോടനം, ഗുരുതരമായ പരിക്കുകൾ അല്ലെങ്കിൽ മരണം എന്നിവയിലേക്ക് നയിച്ചേക്കാം. എല്ലായ്പ്പോഴും ഈ സുരക്ഷാ മാർഗ്ഗനിർദ്ദേശങ്ങൾ പാലിക്കുക:
- ഇന്ധന സംവിധാനത്തിൽ പ്രവർത്തിക്കുന്നതിന് മുമ്പ് എല്ലായ്പ്പോഴും വാഹനത്തിന്റെ ബാറ്ററി വിച്ഛേദിക്കുക.
- ജോലിസ്ഥലം നന്നായി വായുസഞ്ചാരമുള്ളതാണെന്നും തുറന്ന തീജ്വാലകൾ, തീപ്പൊരികൾ അല്ലെങ്കിൽ മറ്റ് ജ്വലന സ്രോതസ്സുകൾ എന്നിവയിൽ നിന്ന് മുക്തമാണെന്നും ഉറപ്പാക്കുക.
- സുരക്ഷാ ഗ്ലാസുകളും കയ്യുറകളും ഉൾപ്പെടെയുള്ള ഉചിതമായ വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ ധരിക്കുക.
- ഒരു അഗ്നിശമന ഉപകരണം എളുപ്പത്തിൽ ലഭ്യമാക്കുക.
- ഏതെങ്കിലും ഇന്ധന ലൈനുകൾ വിച്ഛേദിക്കുന്നതിന് മുമ്പ് ഇന്ധന സംവിധാനത്തിലെ മർദ്ദം കുറയ്ക്കുക.
- പ്രാദേശിക നിയന്ത്രണങ്ങൾ അനുസരിച്ച് ഇന്ധനവും അനുബന്ധ വസ്തുക്കളും നിർമാർജനം ചെയ്യുക.
- ഇൻസ്റ്റലേഷൻ പ്രക്രിയയുടെ ഏതെങ്കിലും ഭാഗത്തെക്കുറിച്ച് നിങ്ങൾക്ക് ഉറപ്പില്ലെങ്കിൽ, യോഗ്യതയുള്ള ഒരു ഓട്ടോമോട്ടീവ് ടെക്നീഷ്യനെ സമീപിക്കുക.
3. പാക്കേജ് ഉള്ളടക്കം
ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ഘടകങ്ങളും നിലവിലുണ്ടെന്ന് ഉറപ്പാക്കുക:
- ഹോളി 12-327-11 മെക്കാനിക്കൽ ഇന്ധന പമ്പ് (1)
- മൗണ്ടിംഗ് ഗാസ്കറ്റ് (1)
ചിത്രം 2: മൗണ്ടിംഗ് ഗാസ്കറ്റ് ഉൾപ്പെടുത്തിയ ഹോളി മെക്കാനിക്കൽ ഇന്ധന പമ്പ്. ഈ ചിത്രം ഇന്ധന പമ്പിനെ ഒരു വശത്തെ കോണിൽ നിന്ന് കാണിക്കുന്നു, മൗണ്ടിംഗ് ഉപരിതലവും പ്രത്യേക ഗാസ്കറ്റും എടുത്തുകാണിക്കുന്നു.
4. ഇൻസ്റ്റലേഷൻ
ഈ ഹോളി മെക്കാനിക്കൽ ഇന്ധന പമ്പ് വാഹന നിർദ്ദിഷ്ട ഫിറ്റ്മെന്റിനായി രൂപകൽപ്പന ചെയ്തിട്ടുള്ളതാണ്, പ്രത്യേകിച്ച് സ്മോൾ ബ്ലോക്ക് ഷെവി V8-കൾക്കും മറൈൻ കാർബ്യൂറേറ്റഡ് ആപ്ലിക്കേഷനുകൾക്കും. ഇൻസ്റ്റാൾ ചെയ്യുന്നതിന് മുമ്പ് നിങ്ങളുടെ വാഹനവുമായി അനുയോജ്യത ഉറപ്പാക്കുക.
4.1 ടൂളുകൾ ആവശ്യമാണ്
- റെഞ്ചുകൾ (ഇന്ധന ലൈനുകൾക്കും മൗണ്ടിംഗ് ബോൾട്ടുകൾക്കും അനുയോജ്യമായ വലുപ്പങ്ങൾ)
- സ്ക്രൂഡ്രൈവർ (ഉപയോഗിക്കാൻ ബാധകമാണെങ്കിൽ)
- ഇന്ധന ലൈൻ clamps അല്ലെങ്കിൽ പ്ലഗുകൾ
- ഇന്ധനം നിറയ്ക്കാൻ ഡ്രെയിൻ പാൻ
- ത്രെഡ് സീലന്റ് (ഇന്ധന പ്രതിരോധം)
4.2 ഇൻസ്റ്റലേഷൻ ഘട്ടങ്ങൾ
- വാഹനം തയ്യാറാക്കുക: വാഹനം നിരപ്പായ ഒരു പ്രതലത്തിൽ പാർക്ക് ചെയ്യുക. എഞ്ചിൻ തണുക്കാൻ അനുവദിക്കുക. ബാറ്ററിയുടെ നെഗറ്റീവ് ടെർമിനൽ വിച്ഛേദിക്കുക.
- ഇന്ധന സമ്മർദ്ദം ഒഴിവാക്കുക: ഇന്ധന സംവിധാനത്തിലെ മർദ്ദം കുറയ്ക്കുന്നതിനുള്ള ശരിയായ നടപടിക്രമത്തിനായി നിങ്ങളുടെ വാഹനത്തിന്റെ സർവീസ് മാനുവൽ പരിശോധിക്കുക.
- ഇന്ധന ലൈനുകൾ വിച്ഛേദിക്കുക: ഇന്ധന പമ്പിന് താഴെ ഒരു ഡ്രെയിൻ പാൻ സ്ഥാപിക്കുക. നിലവിലുള്ള ഇന്ധന പമ്പിൽ നിന്ന് ഇൻലെറ്റ്, ഔട്ട്ലെറ്റ് ഇന്ധന ലൈനുകൾ ശ്രദ്ധാപൂർവ്വം വിച്ഛേദിക്കുക. ഇന്ധനം ചോർന്നൊലിക്കാൻ തയ്യാറാകുക. ഉചിതമായ പ്ലഗുകൾ അല്ലെങ്കിൽ ക്ലാമ്പുകൾ ഉപയോഗിക്കുക.ampലൈനുകളിൽ നിന്ന് കൂടുതൽ ഇന്ധന ചോർച്ച തടയാൻ.
- പഴയ പമ്പ് നീക്കം ചെയ്യുക: എഞ്ചിൻ ബ്ലോക്കിൽ നിന്ന് പഴയ മെക്കാനിക്കൽ ഇന്ധന പമ്പ് ബോൾട്ട് അഴിച്ച് നീക്കം ചെയ്യുക. റഫറൻസിനായി പഴയ പമ്പിന്റെ ഓറിയന്റേഷൻ ശ്രദ്ധിക്കുക.
- പുതിയ പമ്പ് തയ്യാറാക്കുക: എഞ്ചിൻ ബ്ലോക്കിലെ മൗണ്ടിംഗ് ഉപരിതലം വൃത്തിയുള്ളതും പഴയ ഗാസ്കറ്റ് മെറ്റീരിയൽ ഇല്ലാത്തതുമാണെന്ന് ഉറപ്പാക്കുക. ഫിറ്റിംഗുകൾ ഘടിപ്പിക്കുന്നതിന് മുമ്പ് പുതിയ ഹോളി ഇന്ധന പമ്പിന്റെ ത്രെഡ് ചെയ്ത ഇൻലെറ്റിലും ഔട്ട്ലെറ്റ് പോർട്ടുകളിലും ഇന്ധന-പ്രതിരോധശേഷിയുള്ള ത്രെഡ് സീലന്റിന്റെ നേർത്ത പാളി പ്രയോഗിക്കുക. ഇൻലെറ്റിന്റെയും ഔട്ട്ലെറ്റിന്റെയും കണക്ഷൻ വലുപ്പങ്ങൾ 0.38 ഇഞ്ച് ആണ്.
- പുതിയ പമ്പ് ഇൻസ്റ്റാൾ ചെയ്യുക: നൽകിയിരിക്കുന്ന ഗാസ്കറ്റിനൊപ്പം പുതിയ ഹോളി 12-327-11 ഇന്ധന പമ്പ് എഞ്ചിൻ ബ്ലോക്കിൽ സ്ഥാപിക്കുക. പമ്പിന്റെ ഓപ്പറേറ്റിംഗ് ആം ക്യാംഷാഫ്റ്റ് എക്സെൻട്രിക് ഉപയോഗിച്ച് ശരിയായി ഇടപഴകുന്നുവെന്ന് ഉറപ്പാക്കുക. മൗണ്ടിംഗ് ബോൾട്ടുകൾ ഉപയോഗിച്ച് പമ്പ് ഉറപ്പിക്കുക, നിർമ്മാതാവിന്റെ സ്പെസിഫിക്കേഷനുകൾക്ക് അനുസൃതമായി അവയെ മുറുക്കുക (ടോർക്ക് മൂല്യങ്ങൾക്കായി നിങ്ങളുടെ വാഹനത്തിന്റെ സർവീസ് മാനുവൽ കാണുക).
- ഇന്ധന ലൈനുകൾ ബന്ധിപ്പിക്കുക: ഇൻലെറ്റ്, ഔട്ട്ലെറ്റ് ഇന്ധന ലൈനുകൾ പുതിയ പമ്പിലേക്ക് വീണ്ടും ബന്ധിപ്പിക്കുക. എല്ലാ കണക്ഷനുകളും ഇറുകിയതും ചോർച്ചയില്ലാത്തതുമാണെന്ന് ഉറപ്പാക്കുക.
- അന്തിമ പരിശോധനകൾ: നെഗറ്റീവ് ബാറ്ററി ടെർമിനൽ വീണ്ടും ബന്ധിപ്പിക്കുക. ഇന്ധന സംവിധാനം പ്രൈം ചെയ്യാൻ അനുവദിക്കുന്നതിന് ഇഗ്നിഷൻ "ഓൺ" സ്ഥാനത്തേക്ക് (എഞ്ചിൻ സ്റ്റാർട്ട് ചെയ്യാതെ) തിരിക്കുക, തുടർന്ന് ചോർച്ചയുണ്ടോയെന്ന് പരിശോധിക്കുക. എഞ്ചിൻ സ്റ്റാർട്ട് ചെയ്ത് ചോർച്ചയുണ്ടോയെന്ന് എല്ലാ ഇന്ധന കണക്ഷനുകളും ശ്രദ്ധാപൂർവ്വം പരിശോധിക്കുക.

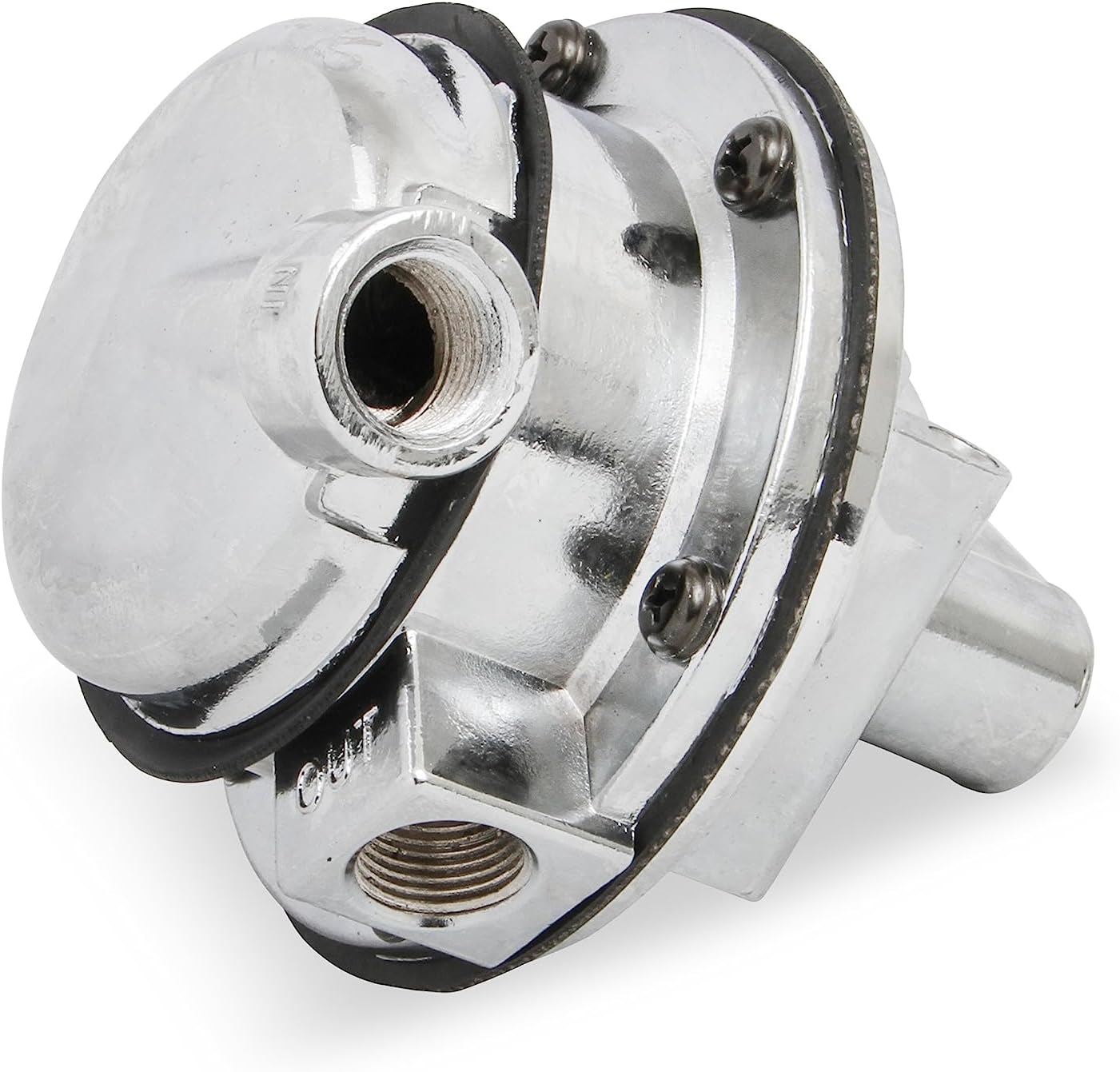

ചിത്രം 3: ക്ലോസപ്പ് view ത്രെഡ് ചെയ്ത ഇൻലെറ്റ്, ഔട്ട്ലെറ്റ് പോർട്ടുകൾ കാണിക്കുന്ന ഹോളി മെക്കാനിക്കൽ ഇന്ധന പമ്പിന്റെ. ഇന്ധന പ്രവാഹ ദിശയെ സൂചിപ്പിക്കുന്ന "IN", "OUT" അടയാളങ്ങൾ ദൃശ്യമാണ്.
5. ഓപ്പറേഷൻ
ഹോളി 12-327-11 മെക്കാനിക്കൽ ഇന്ധന പമ്പ് പ്രവർത്തിക്കുന്നത് എഞ്ചിന്റെ ക്യാംഷാഫ്റ്റിന്റെ ഭ്രമണ ചലനത്തെ പമ്പിനുള്ളിൽ ഒരു ഡയഫ്രം നയിക്കുന്ന ഒരു പരസ്പര ചലനമാക്കി മാറ്റുന്നതിലൂടെയാണ്. ഈ പ്രവർത്തനം ടാങ്കിൽ നിന്ന് ഇന്ധനം വലിച്ചെടുക്കുന്നതിനുള്ള സക്ഷൻ സൃഷ്ടിക്കുകയും കാർബ്യൂറേറ്ററിലേക്കോ ഇന്ധന ഇഞ്ചക്ഷൻ സിസ്റ്റത്തിലേക്കോ എത്തിക്കുന്നതിനുള്ള സമ്മർദ്ദം സൃഷ്ടിക്കുകയും ചെയ്യുന്നു.
- 110 GPH (സ്വതന്ത്ര പ്രവാഹം) എന്ന സ്ഥിരമായ ഇന്ധനപ്രവാഹം നൽകുന്നതിനാണ് ഈ പമ്പ് രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്.
- ഷട്ട്ഓഫ് മർദ്ദം 6.5 നും 8 psi നും ഇടയിൽ മുൻകൂട്ടി സജ്ജീകരിച്ചിരിക്കുന്നു, ഇത് മിക്ക ആപ്ലിക്കേഷനുകളിലും ഒരു ബാഹ്യ ഇന്ധന മർദ്ദ റെഗുലേറ്ററിന്റെ ആവശ്യകത ഇല്ലാതാക്കുന്നു.
- ഇതിന്റെ ഹെവി ഡ്യൂട്ടി നിർമ്മാണം കാരണം തുടർച്ചയായ ഉയർന്ന ആർപിഎം പ്രവർത്തനത്തിന് ഇത് അനുയോജ്യമാണ്.
ഇൻസ്റ്റാളേഷന് ശേഷം, എഞ്ചിൻ സ്റ്റാർട്ട് ആകുകയും സുഗമമായി പ്രവർത്തിക്കുകയും ചെയ്യുന്നുവെന്ന് ഉറപ്പാക്കുക. നിങ്ങൾക്ക് ഒരു ആഫ്റ്റർ മാർക്കറ്റ് ഗേജ് ഉണ്ടെങ്കിൽ ഇന്ധന മർദ്ദം നിരീക്ഷിക്കുക. അസാധാരണമായ ശബ്ദങ്ങളോ ഇന്ധന വിതരണ പ്രശ്നങ്ങളോ ഉണ്ടെങ്കിൽ ഉടനടി അന്വേഷിക്കണം.
6. പരിപാലനം
ഹോളി 12-327-11 മെക്കാനിക്കൽ ഇന്ധന പമ്പ് ഈടുനിൽക്കുന്നതിനായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്നതും സാധാരണയായി കുറഞ്ഞ അറ്റകുറ്റപ്പണികൾ ആവശ്യമുള്ളതുമാണ്. എന്നിരുന്നാലും, ഇടയ്ക്കിടെയുള്ള പരിശോധനകൾ ശുപാർശ ചെയ്യുന്നു:
- ചോർച്ചകൾ പരിശോധിക്കുക: ഇന്ധന ചോർച്ചയുടെ ലക്ഷണങ്ങൾക്കായി പമ്പിന് ചുറ്റുമുള്ള എല്ലാ ഇന്ധന ലൈനുകളും കണക്ഷനുകളും പതിവായി പരിശോധിക്കുക. ഏതെങ്കിലും ചോർച്ചകൾ ഉടനടി പരിഹരിക്കുക.
- മൗണ്ടിംഗ് പരിശോധിക്കുക: പമ്പ് സുരക്ഷിതമായി ഘടിപ്പിച്ചിട്ടുണ്ടെന്നും മൗണ്ടിംഗ് ബോൾട്ടുകൾ നിർദ്ദിഷ്ട രീതിയിൽ മുറുക്കിയിട്ടുണ്ടെന്നും ഇടയ്ക്കിടെ പരിശോധിക്കുക.
- ഇന്ധന ഫിൽട്ടർ: നിങ്ങളുടെ വാഹനത്തിന്റെ ഇന്ധന ഫിൽറ്റർ വൃത്തിയുള്ളതാണെന്നും വാഹന നിർമ്മാതാവിന്റെ ശുപാർശകൾക്കനുസൃതമായി മാറ്റിസ്ഥാപിക്കുന്നുണ്ടെന്നും ഉറപ്പാക്കുക. അടഞ്ഞുപോയ ഇന്ധന ഫിൽട്ടർ ഒഴുക്ക് നിയന്ത്രിക്കുകയും ഇന്ധന പമ്പിൽ അനാവശ്യമായ സമ്മർദ്ദം ചെലുത്തുകയും ചെയ്യും.
- പൊതു അവസ്ഥ: പമ്പ് ബോഡിയിൽ എന്തെങ്കിലും ശാരീരിക ക്ഷതം അല്ലെങ്കിൽ നാശമുണ്ടോ എന്ന് പരിശോധിക്കുക.
7. പ്രശ്നപരിഹാരം
നിങ്ങളുടെ ഇന്ധന പമ്പിൽ പ്രശ്നങ്ങൾ അനുഭവപ്പെടുകയാണെങ്കിൽ, ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും പരിഗണിക്കുക:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| എഞ്ചിൻ ക്രാങ്കുകൾ പക്ഷേ സ്റ്റാർട്ട് ആകുന്നില്ല (ഇന്ധനമില്ല) |
|
|
| കുറഞ്ഞ ഇന്ധന മർദ്ദം / ഉയർന്ന RPM-ൽ എഞ്ചിൻ തടസ്സങ്ങൾ |
|
|
| ഇന്ധന ചോർച്ച |
|
|
ട്രബിൾഷൂട്ടിംഗ് ഘട്ടങ്ങൾ പ്രശ്നം പരിഹരിക്കുന്നില്ലെങ്കിൽ, ഹോളി സാങ്കേതിക പിന്തുണയെയോ യോഗ്യതയുള്ള ഒരു മെക്കാനിക്കിനെയോ ബന്ധപ്പെടുക.
8 സ്പെസിഫിക്കേഷനുകൾ
| ബ്രാൻഡ് | ഹോളി |
| മോഡൽ നമ്പർ | 12-327-11 |
| ഫ്ലോ റേറ്റ് | 110 GPH (സ്വതന്ത്ര പ്രവാഹം) |
| ഷട്ട്ഓഫ് പ്രഷർ | 6.5 - 8 psi (പ്രീ-സെറ്റ്) |
| ഓപ്പറേഷൻ മോഡ് | മെക്കാനിക്കൽ |
| മെറ്റീരിയൽ | അലുമിനിയം |
| ഇൻലെറ്റ് കണക്ഷൻ വലുപ്പം | 0.38 ഇഞ്ച് |
| ഔട്ട്ലെറ്റ് കണക്ഷൻ വലിപ്പം | 0.38 ഇഞ്ച് |
| ഫിറ്റ് തരം | വാഹനത്തിൻ്റെ പ്രത്യേക ഫിറ്റ് |
| വാഹന സേവന തരം | മറൈൻ കാർബറേറ്റഡ് ആപ്ലിക്കേഷനുകൾ, ചെറിയ ബ്ലോക്ക് ഷെവി V8s |
| ഇനത്തിൻ്റെ ഭാരം | 1.5 പൗണ്ട് |
| യു.പി.സി | 090127483992 |
9. വാറൻ്റിയും പിന്തുണയും
നിങ്ങളുടെ ഹോളി 12-327-11 മെക്കാനിക്കൽ ഇന്ധന പമ്പിനെക്കുറിച്ചുള്ള വാറന്റി വിവരങ്ങൾക്കും സാങ്കേതിക പിന്തുണയ്ക്കും, ദയവായി ഔദ്യോഗിക ഹോളി കാണുക. webസൈറ്റിൽ ബന്ധപ്പെടുക അല്ലെങ്കിൽ ഹോളി കസ്റ്റമർ സർവീസുമായി നേരിട്ട് ബന്ധപ്പെടുക. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
ഹോളി ബന്ധപ്പെടാനുള്ള വിവരങ്ങൾ:
- Webസൈറ്റ്: www.holley.com (ഇതൊരു പൊതുവായ ലിങ്കാണ്, പ്രത്യേക പിന്തുണാ കോൺടാക്റ്റ് അവിടെ കണ്ടെത്താനാകും)
- ഉൽപ്പന്ന പാക്കേജിംഗ് അല്ലെങ്കിൽ ഹോളി കാണുക. webഏറ്റവും പുതിയ കോൺടാക്റ്റ് വിശദാംശങ്ങൾക്കായി സൈറ്റ്.
ചിത്രം 4: ഉൽപ്പന്ന പാക്കേജിംഗിലും ഡോക്യുമെന്റേഷനിലും സാധാരണയായി കാണപ്പെടുന്ന ഔദ്യോഗിക ഹോളി ബ്രാൻഡ് ലോഗോ.
