1. ആമുഖം
This manual provides essential information for the safe and efficient installation, operation, and maintenance of the ABB ESB 20-20 230 Volt Contactor. Please read this manual thoroughly before attempting any installation or operation to ensure proper function and to prevent potential hazards.
2. ഉൽപ്പന്നം കഴിഞ്ഞുview
The ABB ESB 20-20 is a robust motor contactor designed for switching electrical loads in various industrial and commercial applications. It features a 230 Volt coil and is rated for 20 Amperes, making it suitable for controlling motors, heating elements, lighting, and other electrical equipment.

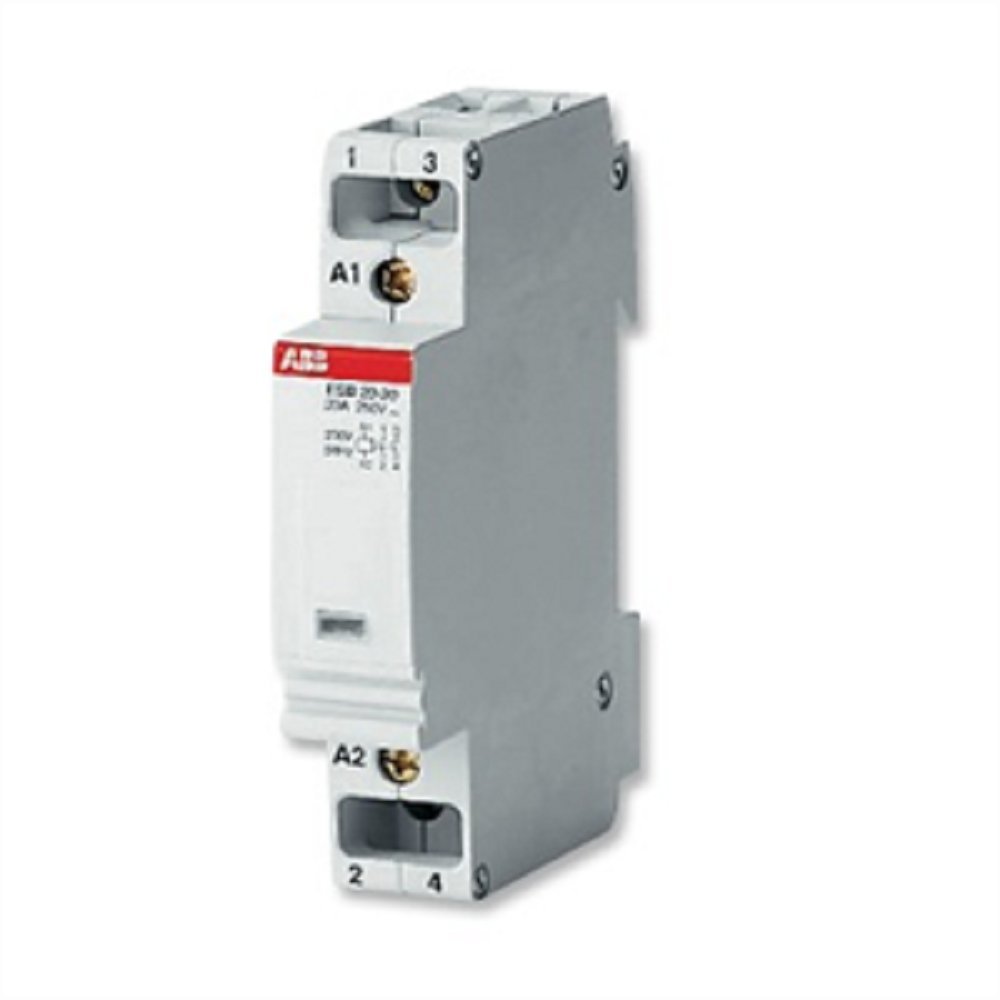

Figure 1: ABB ESB 20-20 230 Volt Contactor. This image displays a white and grey ABB ESB 20-20 contactor, highlighting the A1 and A2 coil terminals at the top and bottom, respectively, and the main power terminals labeled 1, 3, 2, and 4. The ABB logo and model number are clearly visible on the front face of the unit.
3 സുരക്ഷാ വിവരങ്ങൾ
WARNING: Electrical shock hazard. Installation and maintenance should only be performed by qualified and authorized personnel.
- കോൺടാക്റ്റർ ഇൻസ്റ്റാൾ ചെയ്യുന്നതിനോ, സർവീസ് ചെയ്യുന്നതിനോ അല്ലെങ്കിൽ നീക്കം ചെയ്യുന്നതിനോ മുമ്പ് എല്ലായ്പ്പോഴും പവർ വിച്ഛേദിക്കുക.
- എല്ലാ വയറിംഗും പ്രാദേശിക, ദേശീയ വൈദ്യുത കോഡുകൾ പാലിക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.
- ശരിയായ വോളിയം പരിശോധിക്കുകtage and current ratings before connecting the contactor to a circuit.
- കോൺടാക്റ്റർ കേടായതായി തോന്നിയാൽ അത് പ്രവർത്തിപ്പിക്കരുത്.
4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
The ABB ESB 20-20 contactor is designed for DIN rail mounting, facilitating easy integration into control panels.
- മൗണ്ടിംഗ്: Securely attach the contactor to a standard 35mm DIN rail. Ensure it clicks firmly into place.
- പവർ വയറിംഗ്: Connect the main power circuit to terminals 1 and 3 (input) and terminals 2 and 4 (output). Ensure proper wire gauge for the 20A rating.
- കോയിൽ വയറിംഗ്: Connect the 230 Volt control voltage to the coil terminals A1 and A2. Observe correct polarity if applicable, though AC coils are typically non-polar.
- സ്ഥിരീകരണം: Double-check all connections for tightness and correct wiring according to your circuit diagram.
Refer to your specific application's wiring diagram for detailed connection instructions.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The ESB 20-20 contactor operates by energizing its coil, which then closes the main power contacts, allowing current to flow through the connected load.
- കോയിലിനെ ഊർജ്ജസ്വലമാക്കുന്നു: Apply 230 Volts AC to terminals A1 and A2. The contactor will audibly click as the contacts close.
- കോയിലിന്റെ ഊർജ്ജം കുറയ്ക്കൽ: Remove the 230 Volt AC supply from terminals A1 and A2. The contactor will audibly click as the contacts open, interrupting the power to the load.
- സ്റ്റാറ്റസ് ഇൻഡിക്കേറ്റർ: Some models may include a visual indicator to show the contactor's state (open/closed).
6. പരിപാലനം
Regular maintenance ensures the longevity and reliable operation of your ABB ESB 20-20 contactor.
- വിഷ്വൽ പരിശോധന: ശാരീരിക ക്ഷതം, നിറവ്യത്യാസം, അല്ലെങ്കിൽ അയഞ്ഞ കണക്ഷനുകൾ എന്നിവയുടെ ലക്ഷണങ്ങൾക്കായി കോൺടാക്റ്റർ ഇടയ്ക്കിടെ പരിശോധിക്കുക.
- വൃത്തിയാക്കൽ: Ensure the contactor is free from dust, dirt, and debris. Use a dry, soft cloth for cleaning. Do not use solvents.
- കണക്ഷൻ പരിശോധന: With power disconnected, verify that all terminal screws are tight. Loose connections can lead to overheating and failure.
7. പ്രശ്നപരിഹാരം
If the contactor is not functioning as expected, perform the following basic checks:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| Contactor does not energize (no click) | നിയന്ത്രണ വോള്യം ഇല്ലtage to A1/A2; incorrect voltage; open coil circuit. | Check control circuit power supply; verify 230V at A1/A2; test coil continuity. |
| Contactor energizes but load does not receive power | Main power not connected; main contacts damaged; load circuit fault. | Check main power supply to terminals 1/3; inspect contacts for damage; check load wiring. |
| കോൺടാക്റ്റർ അമിതമായി ചൂടാകുന്നു | Overcurrent; loose connections; incorrect voltage. | Verify load current is within 20A rating; tighten all connections; confirm 230V coil voltage. |
8 സ്പെസിഫിക്കേഷനുകൾ
- ബ്രാൻഡ്: എ ബി ബി
- മോഡൽ: ESB 20-20
- ഇനം മോഡൽ നമ്പർ: ABB26326GSB
- കോയിൽ വോളിയംtage: 230 വോൾട്ട് എ.സി
- റേറ്റുചെയ്ത നിലവിലെ: 20 Ampഈറസ്
- ഉൽപ്പന്ന അളവുകൾ: 3.94 x 0.79 x 3.94 ഇഞ്ച്
- ഭാരം: 4.94 ഔൺസ്
- പ്രവർത്തന താപനില: -25°C to +55°C (as per typical specifications for this series)
- മൗണ്ടിംഗ്: DIN റെയിൽ
- നിർമ്മാതാവ്: എ ബി ബി
9. വാറൻ്റിയും പിന്തുണയും
For warranty information, technical support, or service inquiries, please contact your local ABB representative or visit the official ABB website. Keep your purchase receipt and product model number (ESB 20-20, ABB26326GSB) available when contacting support.
