ആമുഖം
This manual provides comprehensive instructions for the installation, operation, maintenance, and troubleshooting of your Moen Waterhill Two-Handle Traditional Bridge Kitchen Faucet with Side Sprayer. Designed for durability and ease of use, this faucet enhances your kitchen with its intricate charm and functional features. Please read this manual thoroughly before beginning installation or operation to ensure proper function and longevity of your product.
Image: Moen Waterhill Kitchen Faucet in Oil Rubbed Bronze finish, showcasing its traditional bridge design and side sprayer, installed in a kitchen setting.
സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
Proper installation is crucial for the optimal performance of your Moen Waterhill faucet. While professional installation is recommended, this section outlines the general steps involved. Always ensure the main water supply is shut off before beginning any work.
തയ്യാറാക്കൽ
- ജലവിതരണം നിർത്തുക: Locate and turn off the main water supply valve to your home or the specific shut-off valves under the sink.
- Relieve Water Pressure: Open the existing faucet handles to drain any remaining water from the lines and relieve pressure.
- ഉപകരണങ്ങൾ ശേഖരിക്കുക: Ensure you have the necessary tools: Phillips screwdriver, Hex or Allen wrench (often included with the faucet), adjustable pliers, and safety glasses (if desired).
ഇൻസ്റ്റലേഷൻ ഘട്ടങ്ങൾ (പൊതുവായത് കഴിഞ്ഞുview)
This faucet is designed for installation through four 1-inch diameter holes (4 inches on the center), and it can also be mounted without the side spray and center escutcheon (two-hole mount with 8-inch centers).
- Mount Faucet Body: Secure the main faucet body to the sink or countertop using the provided mounting hardware.
- വാട്ടർ ലൈനുകൾ ബന്ധിപ്പിക്കുക: Attach the hot and cold water supply lines to the corresponding connections on the faucet body. Ensure all connections are tight to prevent leaks.
- സൈഡ് സ്പ്രേയർ ഇൻസ്റ്റാൾ ചെയ്യുക: If using, install the side sprayer into its designated hole and connect its hose to the faucet's quick connect system (Hydrolock).
- ഹാൻഡിലുകൾ ഇൻസ്റ്റാൾ ചെയ്യുക: Place the lever handles onto their respective valve stems. Secure them by tightening the set screws, typically located on the underside or back of the handle.
- ചോർച്ചയ്ക്കുള്ള പരിശോധന: Slowly turn on the main water supply and check all connections for any signs of leaks. Operate both hot and cold water to ensure proper flow.
Image: Detailed diagram illustrating the spout height (11.47 inches) and spout reach (9.38 inches) of the Moen Waterhill Kitchen Faucet, crucial for installation planning.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Your Moen Waterhill faucet is designed for intuitive operation, providing precise control over water flow and temperature.
- ജലപ്രവാഹവും താപനിലയും: The two-handle lever design allows for easy adjustment. Rotate the hot water handle (typically on the left) counter-clockwise to increase flow and the cold water handle (typically on the right) clockwise to increase flow.
- ഉയർന്ന ആർക്ക് സ്പൗട്ട്: The high arc spout provides ample height and reach, making it convenient to fill or clean large pots and pans.
- Side Sprayer: The single-function side spray offers convenient, flexible cleaning. Simply lift the sprayer from its holder and press the lever to activate water flow.

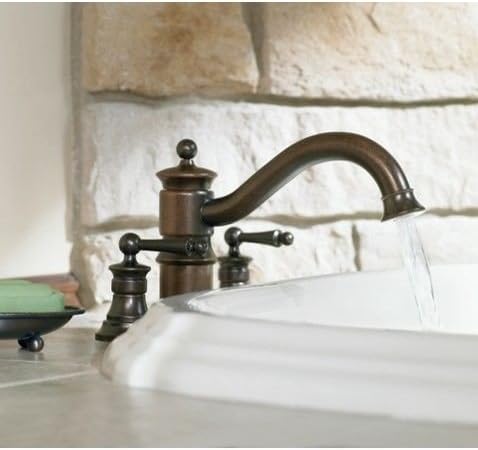

ചിത്രം: ഒരു ക്ലോസ്-അപ്പ് view of the Moen Waterhill Kitchen Faucet in Oil Rubbed Bronze, demonstrating water flow from the high-arc spout.
മെയിൻ്റനൻസ്
Regular maintenance will help preserve the finish and functionality of your Moen Waterhill faucet.
- വൃത്തിയാക്കൽ: Clean the faucet regularly with a soft cloth and mild soap. Avoid abrasive cleaners, polishes, or harsh chemicals, as these can damage the finish.
- കാട്രിഡ്ജ് മാറ്റിസ്ഥാപിക്കൽ: If you experience issues with water flow or temperature control, the 1224 cartridge may need replacement. This involves:
- Shutting off the water supply.
- Removing the handle by unthreading the set screw.
- Removing the cartridge nut using adjustable pliers.
- Pulling out the old cartridge.
- Inserting the new 1224 cartridge, ensuring the tab aligns with the valve's notch.
- Tightening the cartridge nut by hand, then securing it with an adjustable wrench.
- Reinstalling the handle.
Note: A detailed visual guide for cartridge replacement is available from Moen's official resources.
- എയറേറ്റർ ക്ലീനിംഗ്: If water flow is reduced, the aerator at the end of the spout may be clogged. Unscrew the aerator, clean any debris, and reattach it.
ട്രബിൾഷൂട്ടിംഗ്
പൊതുവായ പ്രശ്നങ്ങളും അവയുടെ പരിഹാരങ്ങളും അറിയാൻ താഴെയുള്ള പട്ടിക കാണുക.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| താഴ്ന്ന ജലപ്രവാഹം | അടഞ്ഞുപോയ എയറേറ്റർ; ഭാഗികമായി അടഞ്ഞ ഷട്ട്-ഓഫ് വാൽവ്; ജലവിതരണ സംവിധാനത്തിലെ അവശിഷ്ടങ്ങൾ. | Clean or replace aerator. Ensure shut-off valves are fully open. Flush water lines. |
| സ്പൗട്ടിൽ നിന്ന് ചോർച്ച | തേഞ്ഞ കാട്രിഡ്ജ്; കാട്രിഡ്ജിലെ അവശിഷ്ടങ്ങൾ. | Replace the 1224 cartridge. |
| ഹാൻഡിൽ ബേസിൽ നിന്ന് ചോർച്ച | Loose cartridge nut; worn O-rings on cartridge. | Tighten cartridge nut. Replace the 1224 cartridge. |
| താപനില ക്രമീകരിക്കുന്നതിൽ ബുദ്ധിമുട്ട് | തകരാറുള്ള കാട്രിഡ്ജ്. | Replace the 1224 cartridge. |
സ്പെസിഫിക്കേഷനുകൾ
- ബ്രാൻഡ്: മോയിൻ
- മോഡലിൻ്റെ പേര്: Waterhill
- മോഡൽ നമ്പർ: എസ്713ORB
- ഫിനിഷ് തരം: എണ്ണ തേച്ച വെങ്കലം
- മെറ്റീരിയൽ: വെങ്കലം
- ഹാൻഡിലുകളുടെ എണ്ണം: 2
- ദ്വാരങ്ങളുടെ എണ്ണം: 2 അല്ലെങ്കിൽ 4 (എസ്കട്ട്ചിയോണിനൊപ്പം)
- പരമാവധി ഫ്ലോ റേറ്റ്: മിനിറ്റിന് 1.5 ഗാലൻ
- സ്പൗട്ട് ഉയരം: 11.47 ഇഞ്ച്
- സ്പൗട്ട് റീച്ച്: 9.38 ഇഞ്ച്
- ഇനത്തിൻ്റെ ഭാരം: 11 പൗണ്ട്
- ഉൽപ്പന്ന അളവുകൾ: 9.38 x 14.63 x 11.47 ഇഞ്ച്
- UPC: 026508144404
വാറൻ്റി വിവരങ്ങൾ
Moen offers a പരിമിതമായ ആജീവനാന്ത വാറൻ്റി against leaks, drips, and finish defects for the original consumer purchaser. For detailed warranty terms and conditions, please refer to the official Moen webസൈറ്റ് അല്ലെങ്കിൽ ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുക.
പിന്തുണ
For further assistance, product information, or to purchase replacement parts, please contact Moen Consumer Services:
- ഫോൺ: 1-800-BUY-MOEN (1-800-289-6636)
- Webസൈറ്റ്: ആമസോണിലെ മോയിൻ സ്റ്റോർ സന്ദർശിക്കുക
