1. ആമുഖം
This instruction manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your FLEX MS 1706FR Wall Chaser. Please read this manual thoroughly before using the tool to ensure proper handling and to prevent injury or damage.
2. സുരക്ഷാ നിർദ്ദേശങ്ങൾ
മുന്നറിയിപ്പ്: ഈ പവർ ടൂളിനൊപ്പം നൽകിയിരിക്കുന്ന എല്ലാ സുരക്ഷാ മുന്നറിയിപ്പുകളും നിർദ്ദേശങ്ങളും ചിത്രീകരണങ്ങളും സവിശേഷതകളും വായിക്കുക. ചുവടെ ലിസ്റ്റുചെയ്തിരിക്കുന്ന എല്ലാ നിർദ്ദേശങ്ങളും പാലിക്കുന്നതിൽ പരാജയപ്പെടുന്നത് വൈദ്യുത ആഘാതം, തീ കൂടാതെ/അല്ലെങ്കിൽ ഗുരുതരമായ പരിക്കിന് കാരണമായേക്കാം.
ജനറൽ പവർ ടൂൾ സുരക്ഷ
- ജോലിസ്ഥലം വൃത്തിയായും നല്ല വെളിച്ചത്തിലും സൂക്ഷിക്കുക. അലങ്കോലമായതോ ഇരുണ്ടതോ ആയ പ്രദേശങ്ങൾ അപകടങ്ങൾ ക്ഷണിച്ചുവരുത്തുന്നു.
- കത്തുന്ന ദ്രാവകങ്ങൾ, വാതകങ്ങൾ അല്ലെങ്കിൽ പൊടി എന്നിവയുടെ സാന്നിധ്യത്തിൽ സ്ഫോടനാത്മക അന്തരീക്ഷത്തിൽ പവർ ടൂളുകൾ പ്രവർത്തിപ്പിക്കരുത്. പവർ ടൂളുകൾ സ്പാർക്കുകൾ സൃഷ്ടിക്കുന്നു, അത് പൊടിയോ പുകയോ കത്തിച്ചേക്കാം.
- പവർ ടൂൾ പ്രവർത്തിപ്പിക്കുമ്പോൾ കുട്ടികളെയും കാഴ്ചക്കാരെയും അകറ്റി നിർത്തുക. ശ്രദ്ധാശൈഥില്യങ്ങൾ നിങ്ങളുടെ നിയന്ത്രണം നഷ്ടപ്പെടുത്തും.
ഇലക്ട്രിക്കൽ സുരക്ഷ
- പവർ ടൂൾ പ്ലഗുകൾ ഔട്ട്ലെറ്റുമായി പൊരുത്തപ്പെടണം. പ്ലഗ് ഒരു തരത്തിലും പരിഷ്കരിക്കരുത്.
- പൈപ്പുകൾ, റേഡിയറുകൾ, റേഞ്ചുകൾ, റഫ്രിജറേറ്ററുകൾ എന്നിവ പോലുള്ള മണ്ണ് അല്ലെങ്കിൽ ഗ്രൗണ്ടഡ് പ്രതലങ്ങളുമായി ശരീര സമ്പർക്കം ഒഴിവാക്കുക. നിങ്ങളുടെ ശരീരം മണ്ണിലോ നിലത്തോ ആണെങ്കിൽ വൈദ്യുതാഘാതം ഉണ്ടാകാനുള്ള സാധ്യത കൂടുതലാണ്.
- പവർ ടൂളുകൾ മഴയിലോ നനഞ്ഞ അവസ്ഥയിലോ തുറന്നുകാട്ടരുത്. പവർ ടൂളിലേക്ക് വെള്ളം കയറുന്നത് വൈദ്യുതാഘാതത്തിനുള്ള സാധ്യത വർദ്ധിപ്പിക്കും.
വ്യക്തിഗത സുരക്ഷ
- സുരക്ഷാ ഗ്ലാസുകൾ, ശ്രവണ സംരക്ഷണം, പൊടി മാസ്ക് എന്നിവയുൾപ്പെടെ ഉചിതമായ വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ എല്ലായ്പ്പോഴും ധരിക്കുക.
- Ensure proper footing and balance at all times.
- Do not overreach. Maintain proper balance and footing at all times.
Wall Chaser Specific Safety
- Always use the wall chaser with a suitable dust extraction system to minimize dust exposure.
- Before cutting, check walls for hidden electrical wires, gas pipes, or water pipes using a suitable detector.
- ജോലി ആരംഭിക്കുന്നതിന് മുമ്പ് വർക്ക്പീസ് സ്ഥിരതയുള്ളതും സുരക്ഷിതവുമാണെന്ന് ഉറപ്പാക്കുക.
3. പാക്കേജ് ഉള്ളടക്കം
Upon opening the package, verify that all components are present and undamaged. The FLEX MS 1706FR Wall Chaser Set typically includes:
- FLEX MS 1706FR Wall Chaser Unit
- Set of Wall Chaser Discs (140 mm diameter)
- ചുമക്കുന്ന കേസ്
- ഓക്സിലറി ഹാൻഡിൽ
- പൊടി വേർതിരിച്ചെടുക്കൽ അഡാപ്റ്റർ
- Necessary tools for disc changes
Figure 3.1: FLEX MS 1706FR Wall Chaser and its included accessories neatly stored in the carrying case.
4. സജ്ജീകരണം
4.1. പ്രാരംഭ പരിശോധന
Before first use, inspect the tool for any visible damage. Ensure all guards and safety features are in place and functional.
Figure 4.1: The FLEX MS 1706FR Wall Chaser, showing its main components and design.
4.2. Disc Installation
- പവർ സ്രോതസ്സിൽ നിന്ന് ഉപകരണം അൺപ്ലഗ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- സ്പിൻഡിൽ ലോക്ക് ബട്ടൺ അമർത്തുക.
- Use the provided wrench to loosen and remove the outer flange nut.
- Place the cutting discs onto the spindle, ensuring correct orientation.
- Re-attach and tighten the outer flange nut securely.
4.3. ആഴത്തിലുള്ള ക്രമീകരണം
The cutting depth can be adjusted to suit your specific application. Locate the depth adjustment mechanism, typically a lever or knob, and set it to the desired depth. The maximum blade length is 140 mm.
4.4. Dust Extraction Connection
For optimal dust control and safety, connect a suitable industrial vacuum cleaner to the dust extraction port of the wall chaser. This is crucial for maintaining a clean work environment and protecting your respiratory health.
Figure 4.2: Proper connection of the dust extraction system to the wall chaser.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
5.1. Preparing the Work Area
Ensure the work area is clear of obstructions. Mark the desired cutting lines on the wall. Verify that there are no hidden utilities behind the cutting path.
5.2. ടൂൾ ആരംഭിക്കുന്നു
Plug the tool into a 240V power outlet. Hold the tool firmly with both hands. Engage the power switch to start the motor. Allow the discs to reach full speed before engaging with the workpiece.
5.3. Making Cuts
Gently guide the wall chaser along the marked line. Apply steady, even pressure. Do not force the tool. The tool is designed for cutting into stone and similar masonry materials.
Figure 5.1: Demonstrating the proper two-hand grip while operating the wall chaser on a concrete block wall.
ചിത്രം 5.2: വിശദമായി view of the wall chaser in action on a brick surface, showing the precise cutting capability.
5.4. Dust Management During Operation
Ensure the dust extraction system is continuously running during operation. This significantly reduces airborne dust and improves visibility.
Figure 5.3: Effective dust management during wall chasing operations with a connected vacuum cleaner.
5.5. Completing the Cut
Once the two parallel cuts are made, the material between the cuts can be removed using a hammer and chisel or a demolition hammer, depending on the material and depth.
Figure 5.4: The wall chaser being used to create a channel, highlighting the adjustable depth feature.

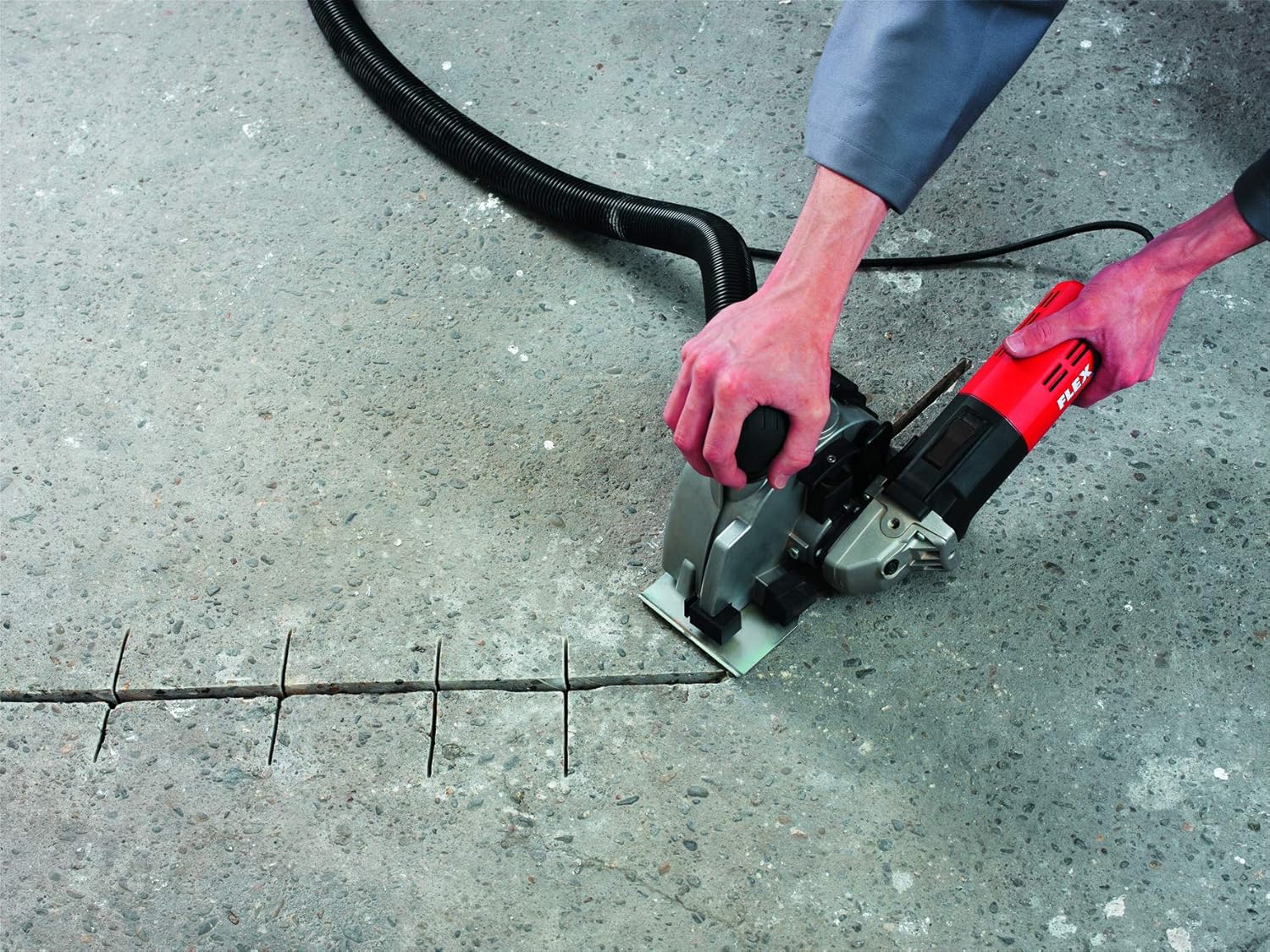

Figure 5.5: The wall chaser can also be used for making precise parallel cuts on horizontal surfaces like concrete floors.
6. പരിപാലനം
6.1. വൃത്തിയാക്കൽ
After each use, disconnect the tool from the power supply. Clean the tool thoroughly, especially the ventilation slots and the area around the cutting discs, to prevent dust buildup. Use a dry cloth or compressed air. Do not use water or chemical cleaners.
6.2. Disc Inspection and Replacement
Regularly inspect the cutting discs for wear, cracks, or damage. Worn or damaged discs should be replaced immediately to ensure cutting performance and safety. Always use genuine FLEX replacement discs.
6.3. സംഭരണം
Store the wall chaser in its original carrying case in a dry, secure location, out of reach of children and unauthorized users.
7. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഉപകരണം ആരംഭിക്കുന്നില്ല | വൈദ്യുതി ഇല്ല; കേടായ പവർ കോർഡ്; സ്വിച്ച് തകരാറാണ് | Check power outlet and cord; Contact qualified service personnel for repair. |
| മോശം കട്ടിംഗ് പ്രകടനം | Worn or incorrect discs; Excessive pressure; Incorrect depth setting | Replace discs; Reduce pressure; Adjust depth setting. |
| Excessive dust during operation | Dust extraction system not connected or clogged; Vacuum cleaner not powerful enough | Ensure proper connection and clear hoses; Use a more powerful industrial vacuum cleaner. |
| ഉപകരണം അമിതമായി ചൂടാക്കുന്നു | Blocked ventilation slots; Continuous heavy load | Clean ventilation slots; Allow tool to cool down; Reduce load. |
8 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| മോഡൽ നമ്പർ | MS1706 (Reference: 329.673) |
| നിർമ്മാതാവ് | ഫ്ലെക്സ് |
| പവർ ഇൻപുട്ട് | 1400 വാട്ട്സ് |
| വാല്യംtage | 240 വോൾട്ട് |
| പവർ ഉറവിടം | ഇലക്ട്രിക് കേബിൾ |
| ഡിസ്ക് വ്യാസം | 140 മി.മീ |
| ഉൽപ്പന്ന അളവുകൾ (L x W x H) | 55 x 42 x 20 സെ.മീ |
| ഇനത്തിൻ്റെ ഭാരം | 8 കിലോഗ്രാം |
| ബ്ലേഡ് മെറ്റീരിയൽ | അലോയ് സ്റ്റീൽ |
| ഉപരിതല ശുപാർശ | കല്ല് |
| പ്രത്യേക ഫീച്ചർ | ആഴത്തിലുള്ള ക്രമീകരണം |
| മാതൃരാജ്യം | ജർമ്മനി |
9. വാറൻ്റിയും പിന്തുണയും
FLEX products are manufactured to high-quality standards. For information regarding warranty terms and conditions, please refer to the warranty card included with your product or visit the official FLEX website. For technical support, spare parts, or service, please contact your authorized FLEX dealer or the manufacturer's customer service department.
