1. ആമുഖം
This manual provides essential information for the safe and proper installation, operation, and maintenance of the ABB PowerMark Plus 125 Amp 4-Space 8-Circuit Single-Phase Indoor Main Lug Circuit Breaker Panel, model TL412CP. This dependable load center is designed for residential applications, ensuring safe and efficient electrical distribution and protection.
For your safety, it is crucial to purchase only genuine, ABB-manufactured electrical products. Counterfeit and non-authentic products may fail to meet safety standards, posing significant risks. Always verify product authenticity and certifications.
2 പ്രധാനപ്പെട്ട സുരക്ഷാ വിവരങ്ങൾ
WARNING: Risk of Electric Shock or Fire. Installation and servicing of this electrical panel must be performed by qualified, licensed electricians only. Disconnect power at the main service panel before working on or near this equipment.
- Always ensure the main power supply is disconnected before any installation, maintenance, or troubleshooting.
- ഈ ഉൽപ്പന്നം ഇൻഡോർ ഉപയോഗത്തിന് മാത്രമുള്ളതാണ്.
- വെറ്റ് അല്ലെങ്കിൽ ഡിയിൽ ഇൻസ്റ്റാൾ ചെയ്യരുത്amp സ്ഥാനങ്ങൾ.
- എല്ലാ വയറിംഗും ദേശീയ, പ്രാദേശിക വൈദ്യുത കോഡുകൾ പാലിക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.
- This load center is UL listed and ANSI certified, ensuring it meets stringent safety standards.
- പ്രൊപ്പോസിഷൻ 65 മുന്നറിയിപ്പ്: ഈ ഉൽപ്പന്നത്തിൽ കാലിഫോർണിയ സംസ്ഥാനത്തിന് ക്യാൻസറിനും ജനന വൈകല്യങ്ങൾക്കും അല്ലെങ്കിൽ മറ്റ് പ്രത്യുൽപാദന വൈകല്യങ്ങൾക്കും കാരണമാകുന്ന രാസവസ്തുക്കൾ അടങ്ങിയിരിക്കാം.
3. ഉൽപ്പന്ന സവിശേഷതകൾ
- Reliable 125 Amp Indoor Main Lug Load Center: A dependable 125 Amp, 4-Space, 8-Circuit main lug load center designed for residential applications, ensuring safe and efficient electrical distribution.
- Rust-Resistant Galvanized Steel Box: Features a galvanized steel box for maintenance-free operation, resisting rust and corrosion.
- ഉയർന്ന ചാലകത: The tin-plated copper buss bar supports high conductivity, ensuring reliable and efficient performance.
- എളുപ്പമുള്ള ഇൻസ്റ്റാളേഷൻ: Comes with factory-installed main lugs and supports both surface and flush installations. Its one-piece interior design allows for easy removal and re-installation.
- Meets Highest Safety Standards: UL listed and ANSI certified, accommodating standard GFCI and AFCI circuit breakers for top-tier protection.
4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
Installation of this circuit breaker panel requires specialized knowledge and adherence to electrical safety standards. It is strongly recommended that installation be performed by a qualified and licensed electrician.
4.1 പ്രീ-ഇൻസ്റ്റലേഷൻ പരിശോധനകൾ
- Verify that the product specifications match your electrical system requirements (120/240 VAC, 125 Amp, single-phase, 3-wire).
- Ensure all necessary tools and safety equipment are available.
- Confirm the installation location is dry, accessible, and provides adequate ventilation.
4.2 പാനൽ മൌണ്ട് ചെയ്യുന്നു
The ABB TL412CP supports both surface and flush installations. The galvanized steel box is designed for durability and ease of mounting.
ചിത്രം 4.2.1: പിന്നിലേക്ക് view of the panel, illustrating mounting points for secure installation.
4.3 വയറിംഗ് കണക്ഷനുകൾ
The panel features factory-installed main lugs and a tin-plated copper buss bar for high conductivity. All wiring should be done according to the provided wiring diagram (not included in this manual, refer to product packaging or professional electrician) and local electrical codes.
ചിത്രം 4.3.1: ഇൻ്റീരിയർ view of the panel, highlighting the main lugs and bus bar connections.
Figure 4.3.2: Detailed interior view showing the layout for circuit breaker installation.
4.4 കവർ ഇൻസ്റ്റാളേഷൻ
Once all wiring and circuit breakers are installed, secure the panel cover. The cover protects internal components and prevents accidental contact with live parts.

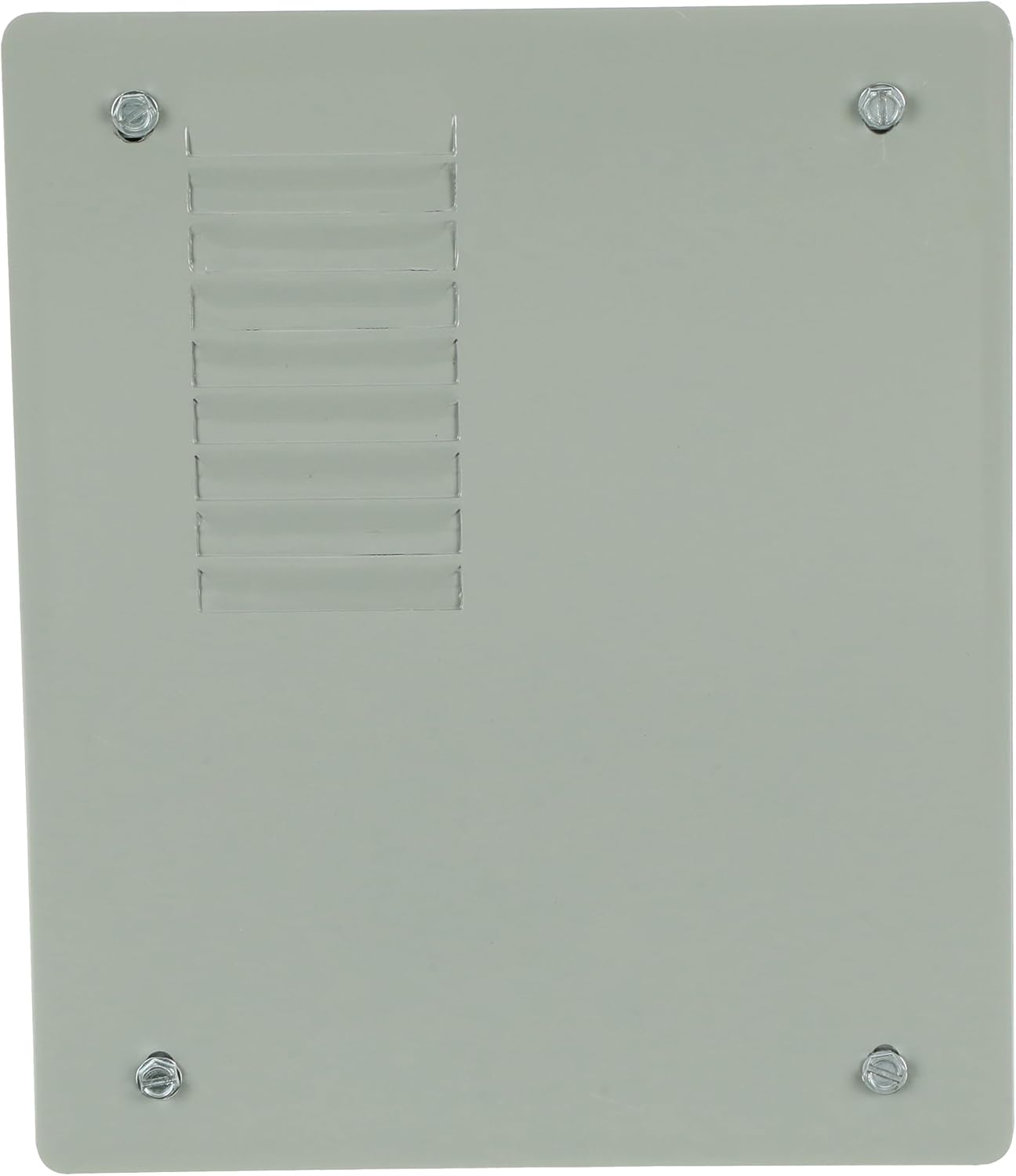

ചിത്രം 4.4.1: മുൻഭാഗം view of the panel with the protective cover in place.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The ABB PowerMark Plus panel serves as the central distribution point for your home's electrical circuits. Individual circuit breakers within the panel protect specific circuits from overcurrents and short circuits.
5.1 Understanding Circuit Breakers
Each circuit breaker controls a specific circuit in your home. When an overload or short circuit occurs, the breaker will "trip" (move to the OFF or middle position) to interrupt the flow of electricity and prevent damage or fire.
5.2 ട്രിപ്പ്ഡ് ബ്രേക്കർ പുനഃസജ്ജമാക്കൽ
- ട്രിപ്പ്ഡ് ബ്രേക്കറെ തിരിച്ചറിയുക: Locate the breaker that is in the OFF or middle position.
- ഓഫ് ചെയ്യുക: Firmly push the breaker handle completely to the OFF position.
- ഓൺ ചെയ്യുക: Firmly push the breaker handle completely to the ON position.
- If the breaker immediately trips again, there may be an electrical fault or overload on the circuit. Do not attempt to reset it repeatedly. Consult a qualified electrician.
It is advisable to label each circuit breaker clearly to identify which areas or appliances they control.
6. പരിപാലനം
The ABB PowerMark Plus circuit breaker panel is designed to be largely maintenance-free due to its rust-resistant galvanized steel construction. However, periodic checks are recommended to ensure continued safe operation.
- വാർഷിക പരിശോധന: It is recommended to have a qualified electrician inspect your electrical panel annually to check for loose connections, signs of wear, or potential issues.
- വ്യക്തമായി സൂക്ഷിക്കുക: Ensure the area around the electrical panel is always clear of obstructions to allow for proper ventilation and access.
- വൃത്തിയാക്കൽ: If necessary, gently wipe the exterior of the panel with a dry, clean cloth. Do not use liquids or abrasive cleaners. Ensure power is off before cleaning.
7. പ്രശ്നപരിഹാരം
Most issues related to a circuit breaker panel involve tripped breakers. If you experience persistent electrical problems, always consult a qualified electrician.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| സർക്യൂട്ട് ബ്രേക്കർ ഇടയ്ക്കിടെ തകരാറിലാകുന്നു. | ഓവർലോഡ് സർക്യൂട്ട്, ഷോർട്ട് സർക്യൂട്ട് അല്ലെങ്കിൽ ഗ്രൗണ്ട് ഫോൾട്ട്. | Reduce load on the circuit. Unplug appliances. If problem persists, contact a qualified electrician. |
| No power to an entire section of the house. | Main breaker tripped, or issue with utility supply. | Check if the main breaker is tripped. If not, contact your utility company or a qualified electrician. |
| പാനലിൽ നിന്ന് കത്തുന്ന ഗന്ധം അല്ലെങ്കിൽ അസാധാരണമായ ശബ്ദങ്ങൾ. | Loose connections, faulty wiring, or damaged components. | IMMEDIATELY turn off main power if safe to do so and contact a qualified electrician. Do not attempt to fix yourself. |
8 സ്പെസിഫിക്കേഷനുകൾ
| ആട്രിബ്യൂട്ട് | മൂല്യം |
|---|---|
| ബ്രാൻഡ് | എ ബി ബി |
| മോഡൽ നമ്പർ | TL412CP (Item model number: TL412C) |
| ഉൽപ്പന്ന അളവുകൾ | 13.6"L x 4.47"W x 3"H |
| എസി അഡാപ്റ്റർ കറന്റ് | 125 Amps |
| മെറ്റീരിയൽ | Galvanized Steel (Box), Plastic (Cover), Tin-plated Copper (Buss Bar) |
| സർക്യൂട്ടുകളുടെ എണ്ണം | 8 |
| ഘട്ടം തരം | സിംഗിൾ ഫേസ് |
| വാല്യംtage | 120/240 വോൾട്ട് എസി |
| സർട്ടിഫിക്കേഷനുകൾ | UL ലിസ്റ്റഡ്, ANSI സർട്ടിഫൈഡ് |
| യു.പി.സി | 783164208306, 783164396782 |
9. വാറൻ്റിയും പിന്തുണയും
This product comes with a manufacturer's warranty. For specific warranty information, please contact ABB customer service directly or refer to the official ABB website. ABB acquired GE's Industrial Solutions business in 2018 and continues to manufacture GE, GE by ABB, and ABB branded products under a license from GE.
For technical support, installation guidance, or any product-related inquiries, please reach out to ABB customer support.
എബിബി ഉദ്യോഗസ്ഥൻ Webസൈറ്റ്: https://new.abb.com/us
