സ്റ്റിംഗർ SPD514 PRO സീരീസ് പവർ അല്ലെങ്കിൽ ഗ്രൗണ്ട് ഡിസ്ട്രിബ്യൂഷൻ ബ്ലോക്ക് യൂസർ മാനുവൽ

ആമുഖം

This manual provides comprehensive instructions for the installation, operation, and maintenance of your Stinger SPD514 PRO Series Power or Ground Distribution Block. Designed for high-current automotive audio systems, this distribution block efficiently manages power or ground connections, ensuring optimal performance and safety. Please read this manual thoroughly before installation to ensure correct usage and to prevent damage to the product or your vehicle's electrical system.

പ്രധാനപ്പെട്ട സുരക്ഷാ വിവരങ്ങൾ

• Always disconnect the vehicle's battery before installing any electrical components.
• ഷോർട്ട് സർക്യൂട്ടുകൾ തടയുന്നതിന് എല്ലാ കണക്ഷനുകളും സുരക്ഷിതമാണെന്നും ശരിയായി ഇൻസുലേറ്റ് ചെയ്തിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
• Use appropriate wire gauges as specified for your system's current draw.
• Install the distribution block in a dry location, away from excessive heat or moisture.
• Consult a professional if you are unsure about any part of the installation process.
• This product is designed for 12-volt automotive applications only.

മുന്നറിയിപ്പ്: ഈ ഉൽപ്പന്നത്തിൽ കാൻസർ, ജനന വൈകല്യങ്ങൾ അല്ലെങ്കിൽ മറ്റ് പ്രത്യുൽപാദന തകരാറുകൾ എന്നിവയ്ക്ക് കാരണമാകുന്ന രാസവസ്തുക്കൾ കാലിഫോർണിയ സംസ്ഥാനത്തിന് അറിയാം. കൂടുതൽ വിവരങ്ങൾക്ക്, സന്ദർശിക്കുക www.P65Warnings.ca.gov.

പാക്കേജ് ഉള്ളടക്കം

ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ഇനങ്ങളും നിലവിലുണ്ടെന്ന് ഉറപ്പാക്കുക:

• Stinger SPD514 PRO Series Power or Ground Distribution Block
• Protective Clear Cover
• മൗണ്ടിംഗ് ഹാർഡ്‌വെയർ (സ്ക്രൂകൾ)

Image: Stinger SPD514 Distribution Block in its retail packaging, showing the product and model number.

സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

The Stinger SPD514 is designed to distribute power or ground from a main input cable to multiple output cables. Follow these steps for proper installation:

1. Choose a Mounting Location

Select a secure, dry, and easily accessible location for the distribution block. Ensure it is away from moving parts, excessive heat, and moisture. The block can be surface-mounted using the provided screws.

2. Prepare Wiring

• ഇൻപുട്ട് വയറുകൾ: The SPD514 accepts two 1/0 gauge input wires. Strip approximately 1/2 inch (12-15mm) of insulation from the ends of your main power or ground cables.
• ഔട്ട്പുട്ട് വയറുകൾ: The block provides four output terminals, compatible with 4 or 8 gauge wires. Strip approximately 1/2 inch (12-15mm) of insulation from the ends of your amplifier or accessory power/ground cables.

ചിത്രം: മുകളിൽ നിന്ന് താഴേക്ക് view of the Stinger SPD514 distribution block with its clear protective cover, showing the two large input terminals and four smaller output terminals.

3. Connect Input Wires

1. Loosen the set screws for the two large input terminals on the distribution block.
2. Insert the stripped ends of your 1/0 gauge main power or ground cables into the respective input terminals.
3. Tighten the set screws firmly to ensure a secure connection. Do not overtighten.

4. Connect Output Wires

1. Loosen the set screws for the four smaller output terminals.
2. Insert the stripped ends of your 4 or 8 gauge power or ground cables into the output terminals.
3. Tighten the set screws firmly. Verify that all connections are snug and that no loose strands of wire are exposed.

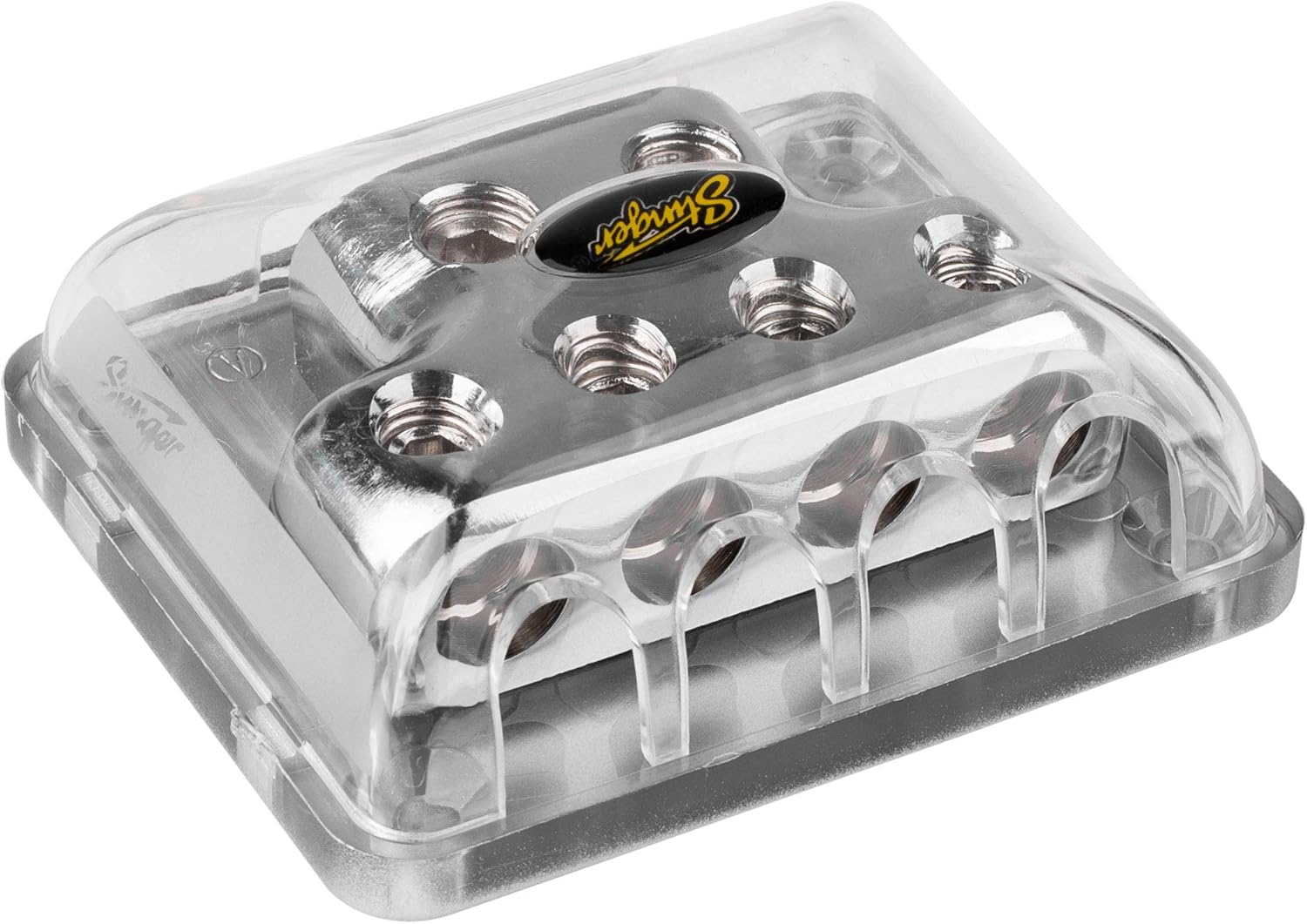

ചിത്രം: വശം view of the Stinger SPD514 distribution block, highlighting the four output terminals where smaller gauge wires are connected.

5. Secure the Protective Cover

Once all wiring is complete and connections are secure, place the clear protective cover over the distribution block. This cover helps prevent accidental short circuits and protects the terminals from environmental elements.

ഓപ്പറേഷൻ

The Stinger SPD514 is a passive component designed to distribute electrical current. It does not require active operation. Once properly installed, it functions by providing a common connection point for multiple power or ground wires, ensuring efficient current flow to connected devices. Always ensure that the total current draw of all connected devices does not exceed the capacity of your main input wire and the distribution block itself.

മെയിൻ്റനൻസ്

• പതിവ് പരിശോധന: Periodically inspect the distribution block and all connected wires for signs of corrosion, loose connections, or damage.
• വൃത്തിയാക്കൽ: If necessary, gently clean the exterior of the block with a dry, soft cloth. Do not use abrasive cleaners or solvents. Ensure the protective cover is always in place.
• കണക്ഷൻ സമഗ്രത: Re-tighten set screws if any connections appear loose. Loose connections can lead to resistance, heat buildup, and potential system failure.

ട്രബിൾഷൂട്ടിംഗ്

If you experience issues with your electrical system after installing the distribution block, consider the following:

• ഉപകരണങ്ങൾക്ക് പവർ ഇല്ല:
  • Check all input and output wire connections for tightness.
  • Verify that the main power/ground cable is properly connected to the vehicle's battery/chassis.
  • Ensure any inline fuses (not part of this product) are intact and not blown.
• Excessive Heat at Block or Wires:
  • This indicates high resistance or excessive current draw.
  • എല്ലാ കണക്ഷനുകളും അയഞ്ഞതാണോ അതോ നാശത്താണോ എന്ന് പരിശോധിക്കുക.
  • Ensure the wire gauges used are appropriate for the current demands of your system. Undersized wires can cause heat.
  • Verify that the total current draw does not exceed the block's capacity.
• ഇടവിട്ടുള്ള ശക്തി:
  • Inspect for loose or corroded connections at the distribution block, battery, and connected devices.
  • Check for damaged insulation on wires that could lead to intermittent shorts.

If problems persist, consult a qualified automotive audio technician.

സ്പെസിഫിക്കേഷനുകൾ

വാറൻ്റിയും പിന്തുണയും

For information regarding warranty coverage, technical support, or replacement parts, please refer to the official STINGER webസൈറ്റിൽ ബന്ധപ്പെടുകയോ അവരുടെ ഉപഭോക്തൃ സേവനവുമായി നേരിട്ട് ബന്ധപ്പെടുകയോ ചെയ്യുക. ഏതെങ്കിലും വാറന്റി ക്ലെയിമുകൾക്ക് വാങ്ങിയതിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.

STINGER Official Webസൈറ്റ്: www.stinger.com (കുറിപ്പ്: ഇതൊരു പ്ലെയ്‌സ്‌ഹോൾഡറാണ് URL, please verify the actual manufacturer's webപിന്തുണയ്‌ക്കുള്ള സൈറ്റ്.)

നിയമപരമായ നിരാകരണം

നിർദ്ദേശം 65 മുന്നറിയിപ്പ്: ഈ ഉൽപ്പന്നത്തിൽ കാൻസർ, ജനന വൈകല്യങ്ങൾ അല്ലെങ്കിൽ മറ്റ് പ്രത്യുൽപാദന തകരാറുകൾ എന്നിവയ്ക്ക് കാരണമാകുന്ന രാസവസ്തുക്കൾ കാലിഫോർണിയ സംസ്ഥാനത്തിന് അറിയാം. കൂടുതൽ വിവരങ്ങൾക്ക്, സന്ദർശിക്കുക www.P65Warnings.ca.gov.
