Behringer EURODESK SX2442FX Mixer User Manual

1. ആമുഖം

This manual provides comprehensive instructions for the operation and maintenance of your Behringer EURODESK SX2442FX Ultra-Low Noise Design 24-Input 4-Bus Studio/Live Mixer. Please read this manual thoroughly to ensure proper usage and to maximize the performance of your mixer.

The EURODESK SX2442FX is a versatile audio mixing console designed for both studio recording and live sound applications. It features 24 inputs, 4 bus outputs, XENYX microphone preamplifiers, "British" style EQs, and dual multi-effects processors.

2. പ്രധാന സുരക്ഷാ നിർദ്ദേശങ്ങൾ

Always follow these basic safety precautions when using your mixer:

• ഊർജ്ജ സ്രോതസ്സ്: നിർദ്ദിഷ്ട പവർ സപ്ലൈ വോള്യത്തിലേക്ക് മാത്രം യൂണിറ്റ് ബന്ധിപ്പിക്കുക.tage.
• ഗ്രൗണ്ടിംഗ്: Ensure the power cord has a protective grounding conductor.
• ഈർപ്പം: മഴയോ ഈർപ്പമോ യൂണിറ്റ് തുറന്നുകാട്ടരുത്.
• വെൻ്റിലേഷൻ: ആവശ്യത്തിന് വായുസഞ്ചാരം ഉറപ്പാക്കുക. വായുസഞ്ചാര ദ്വാരങ്ങൾ തടയരുത്.
• ചൂട്: താപ സ്രോതസ്സുകൾക്ക് സമീപം യൂണിറ്റ് സ്ഥാപിക്കുന്നത് ഒഴിവാക്കുക.
• വൃത്തിയാക്കൽ: ഉണങ്ങിയ തുണി ഉപയോഗിച്ച് മാത്രം വൃത്തിയാക്കുക.
• സേവനം: ഈ ഉൽപ്പന്നം സ്വയം സേവിക്കാൻ ശ്രമിക്കരുത്. യോഗ്യതയുള്ള സേവന ഉദ്യോഗസ്ഥർക്ക് എല്ലാ സേവനങ്ങളും റഫർ ചെയ്യുക.

3. സജ്ജീകരണം

3.1 അൺപാക്കിംഗ്

Carefully unpack your EURODESK SX2442FX mixer. Inspect the unit for any signs of damage that may have occurred during transit. Retain the original packaging for future transport or storage.

3.2 പവർ കണക്ഷൻ

Connect the supplied power cable to the mixer's power inlet and then to a suitable AC power outlet. Ensure the power switch is in the OFF position before connecting. The mixer operates on standard AC power.

ചിത്രം 3.1: Rear panel of the SX2442FX, illustrating the power connection point.

3.3 അടിസ്ഥാന കണക്ഷനുകൾ

The SX2442FX offers a variety of input and output options. Below are common connection types:

• Microphone Inputs (XLR): Connect microphones to the XLR inputs on channels 1-16. These inputs feature XENYX mic preampജീവപര്യന്തം.
• Line Inputs (1/4" TRS): Connect line-level sources such as keyboards, drum machines, or other audio devices to the 1/4" TRS inputs.
• Stereo Line Inputs (1/4" TRS/TS): Channels 17/18, 19/20, 21/22, and 23/24 are designed for stereo line-level sources.
• Main Outputs (XLR/1/4" TRS): Connect these to your main PA system or studio monitors.
• Subgroup Outputs (1/4" TRS): Use these to route groups of channels to external processors or specific destinations.
• Aux Sends (1/4" TS): Connect to external effects processors or monitor wedges.
• FX Returns (1/4" TS): Connect the outputs of external effects processors here.

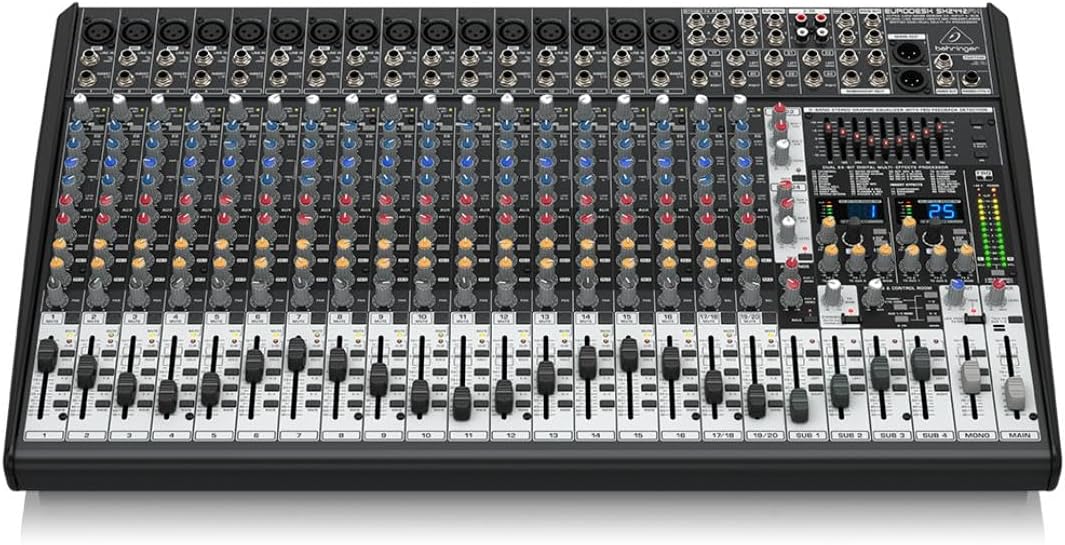

ചിത്രം 3.2: കഴിഞ്ഞുview of the SX2442FX control surface, highlighting various input and output sections.

4. മിക്സർ പ്രവർത്തിപ്പിക്കുക

4.1 Channel Strip Overview

Each mono input channel (1-16) and stereo input channel (17/18 - 23/24) features a dedicated channel strip with various controls:

• നിയന്ത്രണം നേടുക: Adjusts the input sensitivity for microphones or line-level signals.
• EQ വിഭാഗം: "British" style 3-band equalizer with a semi-parametric mid-band for precise tone shaping.
• AUX അയയ്ക്കുന്നു: Controls for sending signal to external effects or monitor mixes.
• PAN/BAL Control: Positions the signal in the stereo field (mono channels) or adjusts balance (stereo channels).
• മ്യൂട്ട് ബട്ടൺ: ചാനലിനെ നിശബ്ദമാക്കുന്നു.
• സോളോ ബട്ടൺ: നിരീക്ഷണത്തിനായി ചാനൽ ഒറ്റപ്പെടുത്തുന്നു.
• SUB 1-4 Buttons: Assigns the channel to one or more of the four subgroups.
• MAIN Button: Assigns the channel directly to the main stereo mix.
• ചാനൽ ഫേഡർ: Adjusts the output level of the channel.

ചിത്രം 4.1: A closer look at the channel strip controls, including GAIN, EQ, AUX sends, and routing buttons.

4.2 Subgroup Operation

The SX2442FX features four subgroups (SUB 1-4) which allow you to group multiple channels and control their overall level with a single fader. This is useful for managing drums, vocals, or other instrument sections.

1. Assign desired channels to a subgroup using the SUB 1-4 buttons on each channel strip.
2. Adjust the overall level of the subgroup using its dedicated fader.
3. Subgroups can be routed to the main mix using their respective പ്രധാനം ബട്ടണുകൾ.

4.3 Main Mix Operation

The main stereo mix is controlled by the പ്രധാന മിക്സ് faders. All channels and subgroups routed to the main mix will be combined here. The main mix also features a 9-band stereo graphic equalizer for overall frequency adjustment and a feedback detection system.

4.4 Dual Multi-FX Processor Usage

The mixer includes two independent 24-bit stereo FX processors with 99 presets. These can be assigned to channels via the FX send controls on each channel strip.

1. Select a desired effect preset using the program selector on the FX section.
2. ഉപയോഗിക്കുക എഫ് എക്സ് അയയ്ക്കുക controls on individual channels to send signal to the internal effects processor.
3. ക്രമീകരിക്കുക FX റിട്ടേൺ faders to control the overall level of the processed signal in the main mix or monitor sends.

4.5 Monitoring and Talkback

The mixer provides various monitoring options, including headphone output and control room outputs. A dedicated ടോക്ക്ബാക്ക് microphone input and control allow for communication with musicians on stage or in a separate room.

5. പരിപാലനം

5.1 വൃത്തിയാക്കൽ

Regularly clean the mixer's surface with a soft, dry, lint-free cloth. Avoid using abrasive cleaners, solvents, or waxes, as these can damage the finish and controls. For stubborn dirt, a slightly damp തുണി ഉപയോഗിക്കാം, തുടർന്ന് ഉണങ്ങിയ തുണി ഉപയോഗിക്കാം.

5.2 സംഭരണം

When not in use for extended periods, store the mixer in a cool, dry environment, away from direct sunlight and extreme temperatures. It is recommended to use the original packaging or a protective case to prevent dust accumulation and physical damage.

6. പ്രശ്‌നപരിഹാരം

This section addresses common issues you might encounter with your EURODESK SX2442FX mixer.

7 സാങ്കേതിക സവിശേഷതകൾ

Below are the key technical specifications for the Behringer EURODESK SX2442FX mixer:

• ഇനത്തിൻ്റെ ഭാരം: 18.96 പൗണ്ട്
• ഉൽപ്പന്ന അളവുകൾ: 26.85 x 3.94 x 16.14 ഇഞ്ച്
• ബ്രാൻഡ്: ബെഹ്രിംഗർ
• ചാനലുകളുടെ എണ്ണം: 24
• ഊർജ്ജ സ്രോതസ്സ്: കോർഡഡ് ഇലക്ട്രിക്
• വാട്ട്tage: 50 വാട്ട്സ്
• കണക്റ്റിവിറ്റി ടെക്നോളജി: സഹായക
• മോഡൽ നമ്പർ: SX2442FX

8. വാറൻ്റിയും പിന്തുണയും

വിശദമായ വാറന്റി വിവരങ്ങൾക്കും സാങ്കേതിക പിന്തുണയ്ക്കും, ദയവായി ഔദ്യോഗിക ബെഹ്രിംഗർ കാണുക. website or contact your local authorized Behringer dealer. Keep your purchase receipt as proof of purchase for any warranty claims.

Behringer is committed to providing high-quality products and customer satisfaction. Should you encounter any issues not covered in this manual, professional assistance is available.
