Ametek Lamb Vacuum Blower / Motor 116311-01 User Manual

1. ആമുഖം

This manual provides essential information for the safe and effective installation, operation, and maintenance of your Ametek Lamb Vacuum Blower / Motor, Model 116311-01. This thru-flow motor is designed for various vacuum and blower applications, featuring a 2-stage blower and 120-volt operation. Please read this manual thoroughly before installation or use to ensure proper function and safety.

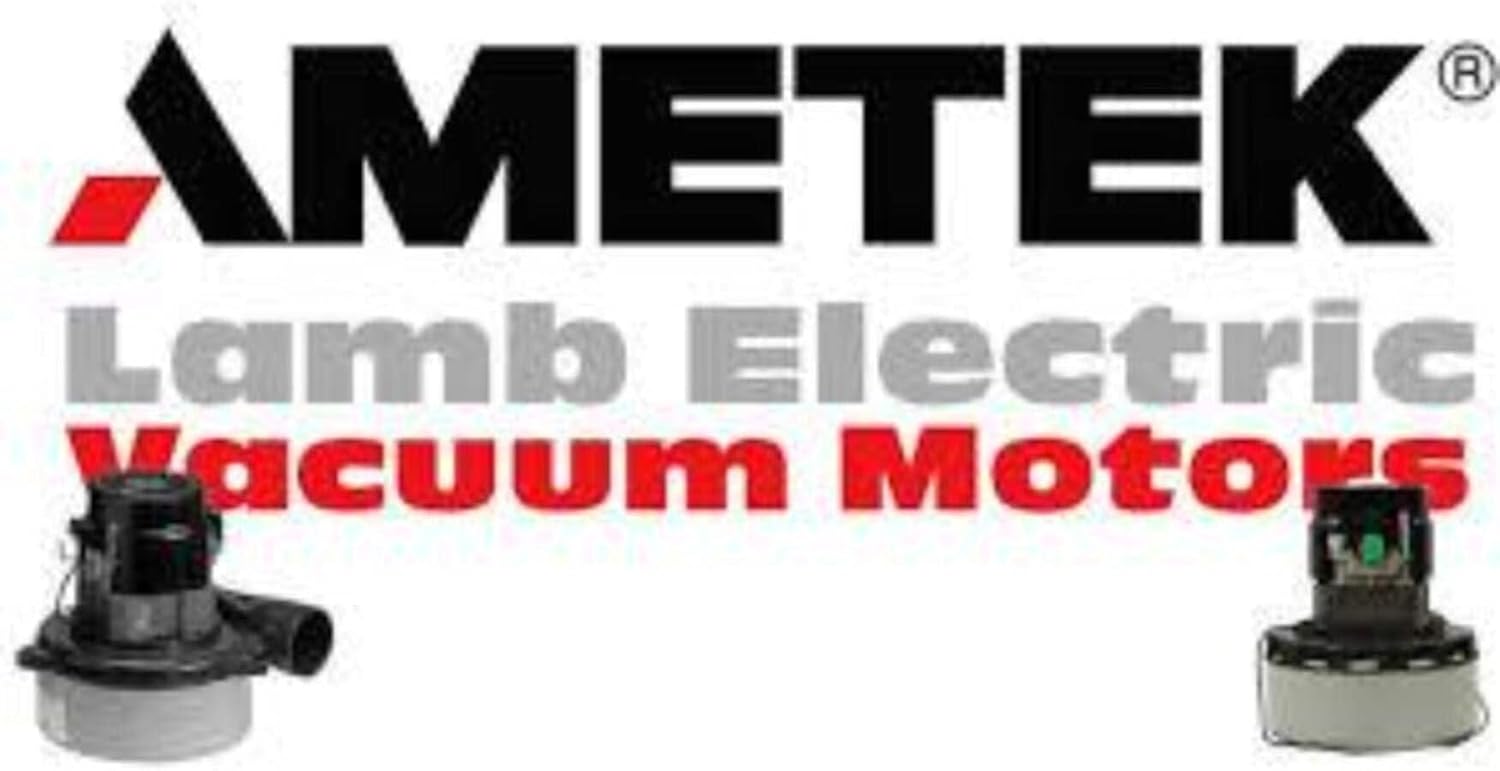

Figure 1: Ametek Lamb Vacuum Blower / Motor 116311-01. This image shows the compact design of the motor unit.

2 സുരക്ഷാ വിവരങ്ങൾ

പരിക്കിന്റെയോ കേടുപാടുകളുടെയോ സാധ്യത കുറയ്ക്കുന്നതിന് ഇനിപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ എപ്പോഴും പാലിക്കുക:

• വൈദ്യുത അപകടം: This unit operates on 120 Volts. Ensure power is disconnected before installation, maintenance, or troubleshooting. Only qualified personnel should perform electrical connections.
• ശരിയായ ഗ്രൗണ്ടിംഗ്: Ensure the motor is properly grounded according to local electrical codes.
• വെൻ്റിലേഷൻ: Ensure adequate airflow around the motor to prevent overheating.
• ചലിക്കുന്ന ഭാഗങ്ങൾ: പ്രവർത്തന സമയത്ത് കൈകൾ, മുടി, അയഞ്ഞ വസ്ത്രങ്ങൾ എന്നിവ ചലിക്കുന്ന ഭാഗങ്ങളിൽ നിന്ന് അകറ്റി നിർത്തുക.
• താപ സംരക്ഷണം: This model does not include thermal protection. Monitor operating conditions to prevent overheating.
• ഉദ്ദേശിച്ച ഉപയോഗം: Use this motor only for its intended vacuum or blower applications. Do not modify the unit.

3. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

Proper installation is critical for the motor's performance and longevity. It is recommended that installation be performed by a qualified technician.

1. അൺപാക്ക് ചെയ്യുന്നു: Carefully remove the motor from its packaging. Inspect for any shipping damage.
2. മൗണ്ടിംഗ്: Secure the motor using its metal mounting brackets. Ensure the mounting surface is stable and capable of supporting the motor's weight and operational vibrations.
3. ഇലക്ട്രിക്കൽ കണക്ഷൻ: Connect the motor to a 120V, 60/50 Hz, single-phase power supply. Ensure all wiring complies with local electrical codes. The maximum current draw is 8.2 Amps.
4. Airflow Connection: Connect the vacuum or blower system ducting to the motor's thru-flow discharge. Ensure connections are sealed to prevent air leaks.
5. പ്രാരംഭ പരിശോധന: Before applying power, double-check all connections and ensure no foreign objects are near the motor's intake or exhaust.

ചിത്രം 2: വശം view of the Ametek Lamb Vacuum Blower / Motor, showing the discharge port. This view highlights the motor's thru-flow design.

കുറിപ്പ്: This motor does not include a plastic housing or fan on top. These components must be sourced separately or reused from the original equipment if applicable.

4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

The Ametek Lamb 116311-01 motor is designed for intermittent duty. Avoid continuous operation beyond its specified average life of 500 hours without proper inspection.

• പവർ ഓൺ: Once installed and connected, apply power to the motor. The motor will start immediately.
• നിരീക്ഷണം: During operation, listen for unusual noises and observe for excessive vibration or heat.
• പവർ ഓഫ്: Disconnect power to stop the motor.

5. പരിപാലനം

Regular maintenance ensures optimal performance and extends the life of your motor.

• ബ്രഷ് മാറ്റിസ്ഥാപിക്കൽ: The motor brushes are a wear item. Replace them when they show significant wear or if motor performance degrades. The recommended replacement brushes are Mfr. No. 833384-50.
• വൃത്തിയാക്കൽ: മോട്ടോറിന്റെ പുറംഭാഗം ഇടയ്ക്കിടെ വൃത്തിയാക്കുക, പൊടിയും അവശിഷ്ടങ്ങളും അടിഞ്ഞുകൂടുന്നത് തടയാൻ ഇത് സഹായിക്കും, ഇത് തണുപ്പിക്കലിന് തടസ്സമാകും. വൃത്തിയാക്കുന്നതിന് മുമ്പ് വൈദ്യുതി വിച്ഛേദിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
• പരിശോധന: Regularly inspect electrical connections for tightness and signs of wear or corrosion. Check mounting brackets for security.

6. പ്രശ്‌നപരിഹാരം

If you encounter issues with your motor, refer to the following common troubleshooting steps:

• മോട്ടോർ സ്റ്റാർട്ട് ആകുന്നില്ല:
  • പവർ സപ്ലൈയും സർക്യൂട്ട് ബ്രേക്കറും പരിശോധിക്കുക.
  • എല്ലാ വൈദ്യുത കണക്ഷനുകളും സുരക്ഷിതമാണെന്ന് ഉറപ്പാക്കുക.
  • Inspect motor brushes for wear.
• അസാധാരണമായ ശബ്ദം അല്ലെങ്കിൽ വൈബ്രേഷൻ:
  • Check for loose mounting.
  • Ensure no foreign objects are in the air path.
  • Inspect bearings for wear.
• അമിത ചൂടാക്കൽ:
  • ആവശ്യത്തിന് വായുസഞ്ചാരം ഉറപ്പാക്കുക.
  • Check for obstructions in the air path.
  • Verify the motor is not operating beyond its intermittent duty cycle.

If problems persist after attempting these steps, contact a qualified service technician.

7 സ്പെസിഫിക്കേഷനുകൾ

8. വാറൻ്റിയും പിന്തുണയും

For warranty information and technical support, please refer to the documentation provided with your original equipment or contact Ametek Lamb directly. Keep your purchase receipt for warranty claims.
