1. ആമുഖം
This manual provides comprehensive instructions for the installation, operation, and maintenance of the MSD 6530 Digital Programmable 6AL-2 Ignition Box. The 6AL-2 is a high-performance ignition control unit designed to deliver precise spark control and advanced features for automotive applications. It offers PC programmability for custom timing curves and rev limits, enhancing engine performance and protection.
Image 1.1: The MSD 6530 Digital Programmable 6AL-2 Ignition Box with its wiring harness connected.
2 പ്രധാന സവിശേഷതകൾ
- വാല്യംtagഇ അനുയോജ്യത: Operates on 12-18 Volts, negative ground systems.
- നിലവിലെ നറുക്കെടുപ്പ്: ഏകദേശം 0.7 Amp per 1,000 RPM.
- PC Programmability: Utilizes Windows-based Pro-Data+ Software for custom settings.
- Rev Limiter: Programmable 3-Step Rev Limiter with 100 RPM increments.
- എമിഷൻ പാലിക്കൽ: EO # D-115-21 (verify local regulations).
3. പാക്കേജ് ഉള്ളടക്കം
Upon opening the package, ensure all components listed below are present and undamaged. If any items are missing or damaged, contact your retailer or MSD customer support immediately.
- MSD 6530 Digital Programmable 6AL-2 Ignition Box
- പ്രധാന വയറിംഗ് ഹാർനെസ്
- Programming Cable (Serial)
- Mounting Hardware (screws, vibration mounts)
- Assorted Electrical Connectors and Terminals
- നിർദ്ദേശ മാനുവൽ (ഈ പ്രമാണം)
ചിത്രം 3.1: കഴിഞ്ഞുview of the complete MSD 6530 kit, including the ignition box, wiring harnesses, programming cable, and various installation accessories.

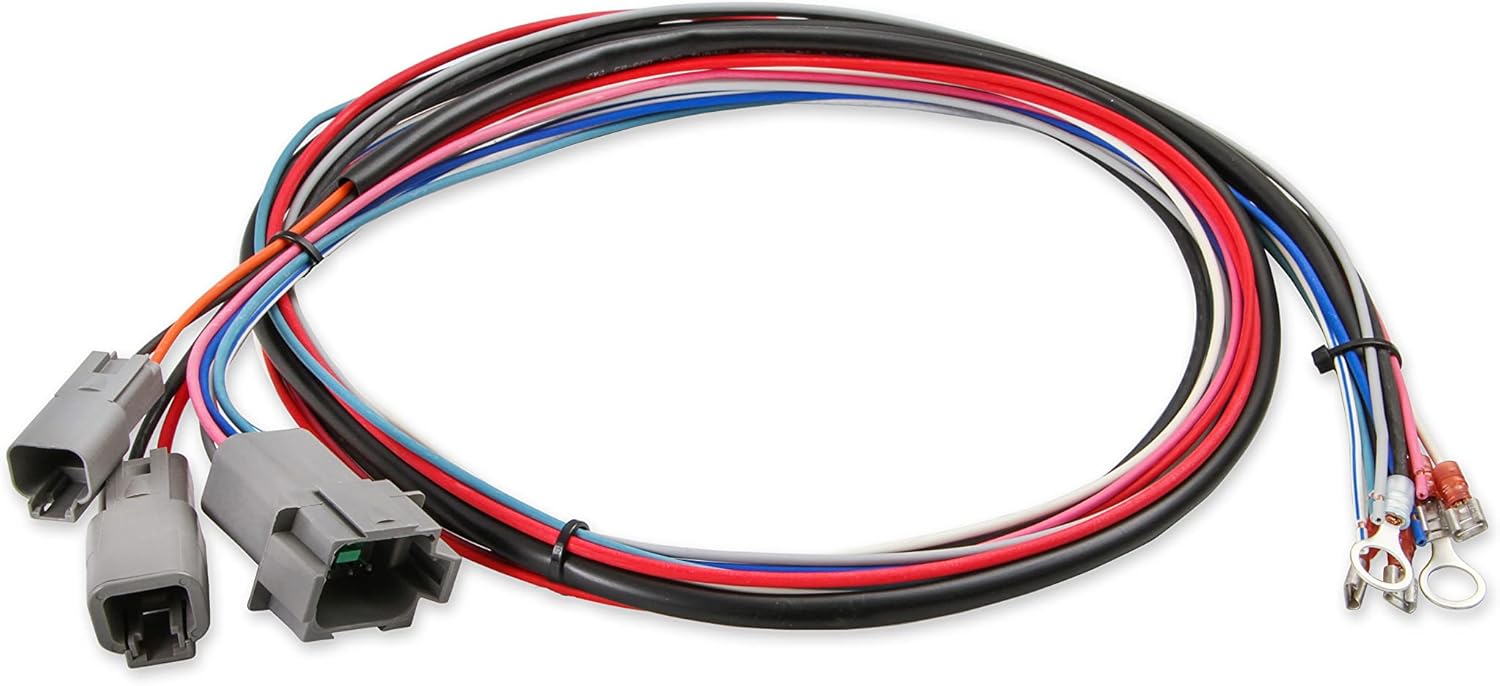

Image 3.2: The main wiring harness for the MSD 6530, showing multiple color-coded wires and connectors for various engine inputs and outputs.
ചിത്രം 3.3: വിശദമായത് view of the connectors on the MSD 6530 wiring harness, designed for secure and reliable connections.
Image 3.4: The serial programming cable used to connect the MSD 6530 ignition box to a computer for configuration.
4 സുരക്ഷാ വിവരങ്ങൾ
ഇൻസ്റ്റാളേഷനും പ്രവർത്തനവും നടത്തുമ്പോൾ ഇനിപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ എല്ലായ്പ്പോഴും പാലിക്കുക:
- ഏതെങ്കിലും വൈദ്യുത ജോലി ചെയ്യുന്നതിന് മുമ്പ് വാഹനത്തിന്റെ ബാറ്ററി വിച്ഛേദിക്കുക.
- Ensure proper grounding of the ignition box to the vehicle chassis.
- ഉയർന്ന വോള്യവുമായി സമ്പർക്കം ഒഴിവാക്കുകtage ignition components when the engine is running.
- സുരക്ഷാ ഗ്ലാസുകൾ ഉൾപ്പെടെയുള്ള ഉചിതമായ വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ ധരിക്കുക.
- Consult a qualified automotive technician if you are unsure about any installation steps.
- ഈ ഉൽപ്പന്നത്തിൽ കാലിഫോർണിയ സംസ്ഥാനത്തിന് ക്യാൻസറിനും ജനന വൈകല്യങ്ങൾക്കും അല്ലെങ്കിൽ മറ്റ് പ്രത്യുൽപാദന വൈകല്യങ്ങൾക്കും കാരണമാകുമെന്ന് അറിയപ്പെടുന്ന രാസവസ്തുക്കൾ അടങ്ങിയിരിക്കുന്നു (പ്രൊപ്പോസിഷൻ 65 മുന്നറിയിപ്പ്).
5. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
5.1 Mounting the Ignition Box
Select a mounting location that is away from direct engine heat, excessive vibration, and moisture. The unit should be securely fastened using the provided mounting hardware. Ensure adequate airflow around the unit for cooling.
5.2 വയറിംഗ് കണക്ഷനുകൾ
Refer to the detailed wiring diagram provided in the separate MSD installation guide for specific connections. Key connections include:
- ശക്തിയും ഗ്രൗണ്ടും: Connect directly to the battery for optimal performance.
- ഇഗ്നിഷൻ സ്വിച്ച്: Connect to a switched 12V source.
- Coil Connections: Ensure correct polarity to the ignition coil.
- ട്രിഗർ ഇൻപുട്ട്: Connect to the distributor or crank trigger signal.
- MAP Sensor (Optional): For advanced timing control, a MAP sensor can be integrated. An extension cable may be required, as the sensor cable on the unit is short.
All connections should be crimped securely and insulated to prevent shorts and corrosion. Use the provided terminals where applicable.

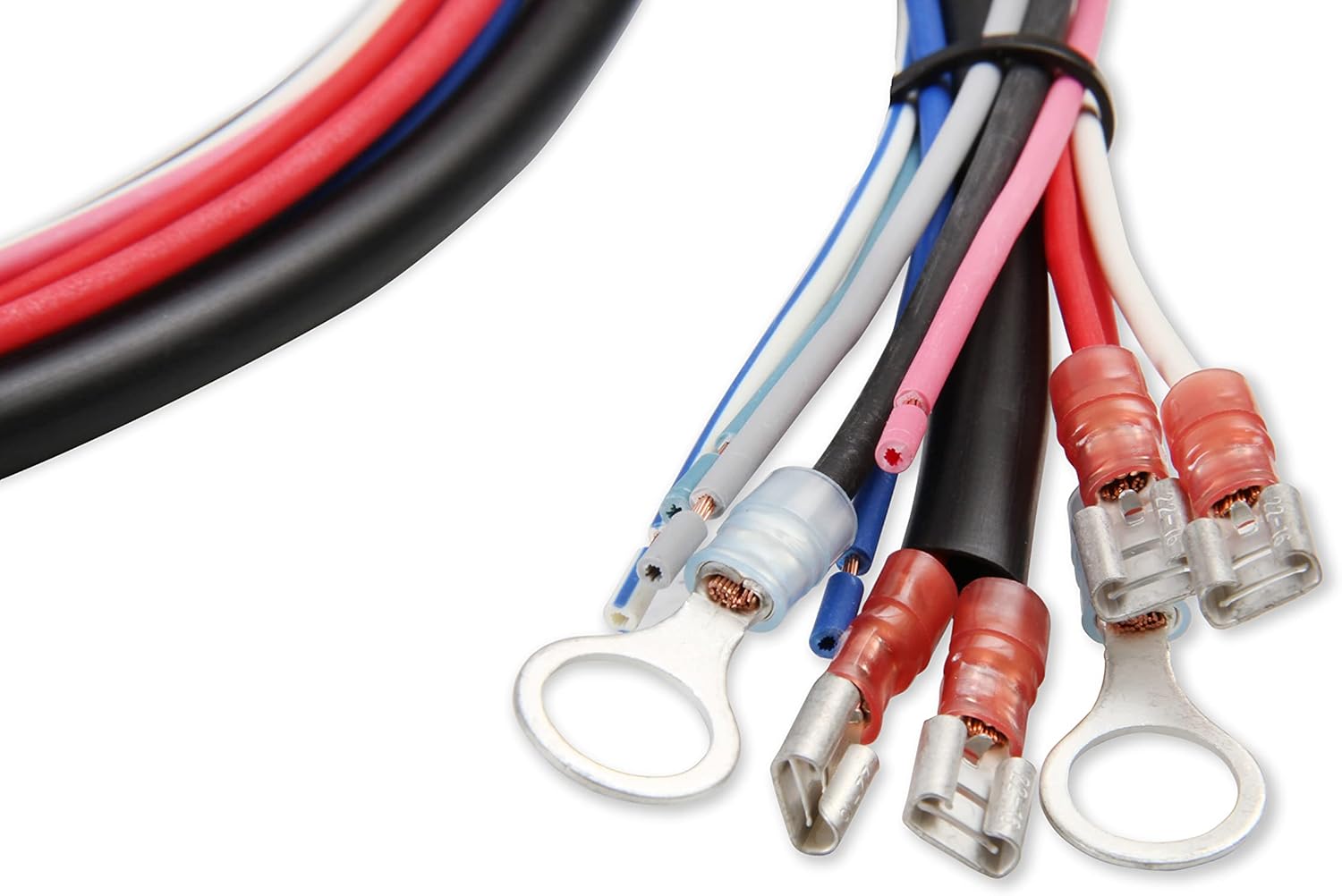

Image 5.1: Various electrical terminals and connectors included with the MSD 6530 for making secure wiring connections.
5.3 PC Connection for Programming
The MSD 6530 connects to a computer via a serial port for programming. Most modern laptops require a USB to serial adapter. Ensure the adapter is compatible and drivers are installed correctly. The Pro-Data+ Software is required for configuration.
6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
6.1 Pro-Data+ Software Overview
The Pro-Data+ Software provides an interface to customize the ignition box settings. This includes:
- Timing Curves: Create custom ignition timing curves based on RPM and manifold pressure (if MAP sensor is used).
- Rev Limits: Set up to three distinct rev limits for launch, burnout, and maximum RPM.
- Launch Control: Configure launch RPM for consistent starts.
- Shift Light: Program an external shift light output.
Install the Pro-Data+ Software on your Windows-based computer. Connect the serial cable to the ignition box and your computer (via adapter if necessary). Launch the software and establish communication with the unit. Follow the on-screen prompts and software manual for detailed programming steps.
6.2 ക്രമീകരണങ്ങൾ ക്രമീകരിക്കുന്നു
Within the Pro-Data+ software, you can graphically adjust timing curves and numerical values for rev limits. Changes made in the software must be uploaded to the ignition box to take effect. This process typically takes 30-45 seconds. It is recommended to save your configuration fileകൾ പതിവായി.
7. പരിപാലനം
The MSD 6530 Digital Programmable 6AL-2 Ignition Box is designed for durability and requires minimal maintenance. Periodically inspect the following:
- വയറിംഗ്: Check all wiring connections for tightness, signs of wear, or corrosion.
- മൗണ്ടിംഗ്: Ensure the ignition box remains securely mounted and free from excessive vibration.
- ശുചിത്വം: Keep the unit clean and free of dirt, oil, and moisture. Do not use harsh chemicals for cleaning.
8. പ്രശ്നപരിഹാരം
If you encounter issues with your MSD 6530, review ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| No Spark / Engine Cranks but Won't Start |
|
|
| എഞ്ചിൻ തകരാറുകൾ |
|
|
| പിസിയിലേക്ക് ബന്ധിപ്പിക്കാൻ കഴിയില്ല |
|
|
For further assistance, contact MSD Technical Support.
9 സ്പെസിഫിക്കേഷനുകൾ
| ആട്രിബ്യൂട്ട് | വിശദാംശങ്ങൾ |
|---|---|
| മോഡൽ നമ്പർ | 6530 |
| ബ്രാൻഡ് | എം.എസ്.ഡി |
| നിർമ്മാതാവ് | MSD Ignition |
| വാല്യംtage | 12-18 വോൾട്ട് |
| ഇനത്തിൻ്റെ ഭാരം | 3.08 പൗണ്ട് |
| ഉൽപ്പന്ന അളവുകൾ | 9.45 x 2.36 x 9.45 ഇഞ്ച് |
| ബാഹ്യ നിറം | ചുവപ്പ് |
| പിസി പ്രോഗ്രാമബിൾ | Yes, with Pro-Data+ Software |
| റെവ് ലിമിറ്റർ | 3-Step, 100 RPM increments |
10. വാറൻ്റിയും പിന്തുണയും
10.1 വാറൻ്റി വിവരങ്ങൾ
Specific warranty details for the MSD 6530 Digital Programmable 6AL-2 Ignition Box are typically provided with the product packaging or available on the manufacturer's official webസൈറ്റ്. നിങ്ങളുടെ വാങ്ങലിനൊപ്പമോ സന്ദർശനത്തിലോ ഉൾപ്പെടുത്തിയിരിക്കുന്ന ഡോക്യുമെന്റേഷൻ പരിശോധിക്കുക. MSD Performance ഏറ്റവും പുതിയ വാറന്റി നയത്തിന്.
10.2 സാങ്കേതിക പിന്തുണ
For technical assistance, installation questions, or troubleshooting beyond the scope of this manual, please contact MSD Technical Support. Contact information can be found on the official MSD Performance webസൈറ്റ്.
