1. ആമുഖം
This manual provides detailed instructions for the installation, operation, maintenance, and troubleshooting of your Moen CA87888 Caldwell Collection High-Arc Kitchen Faucet. Please read this manual thoroughly before beginning installation or use to ensure proper function and longevity of your product.

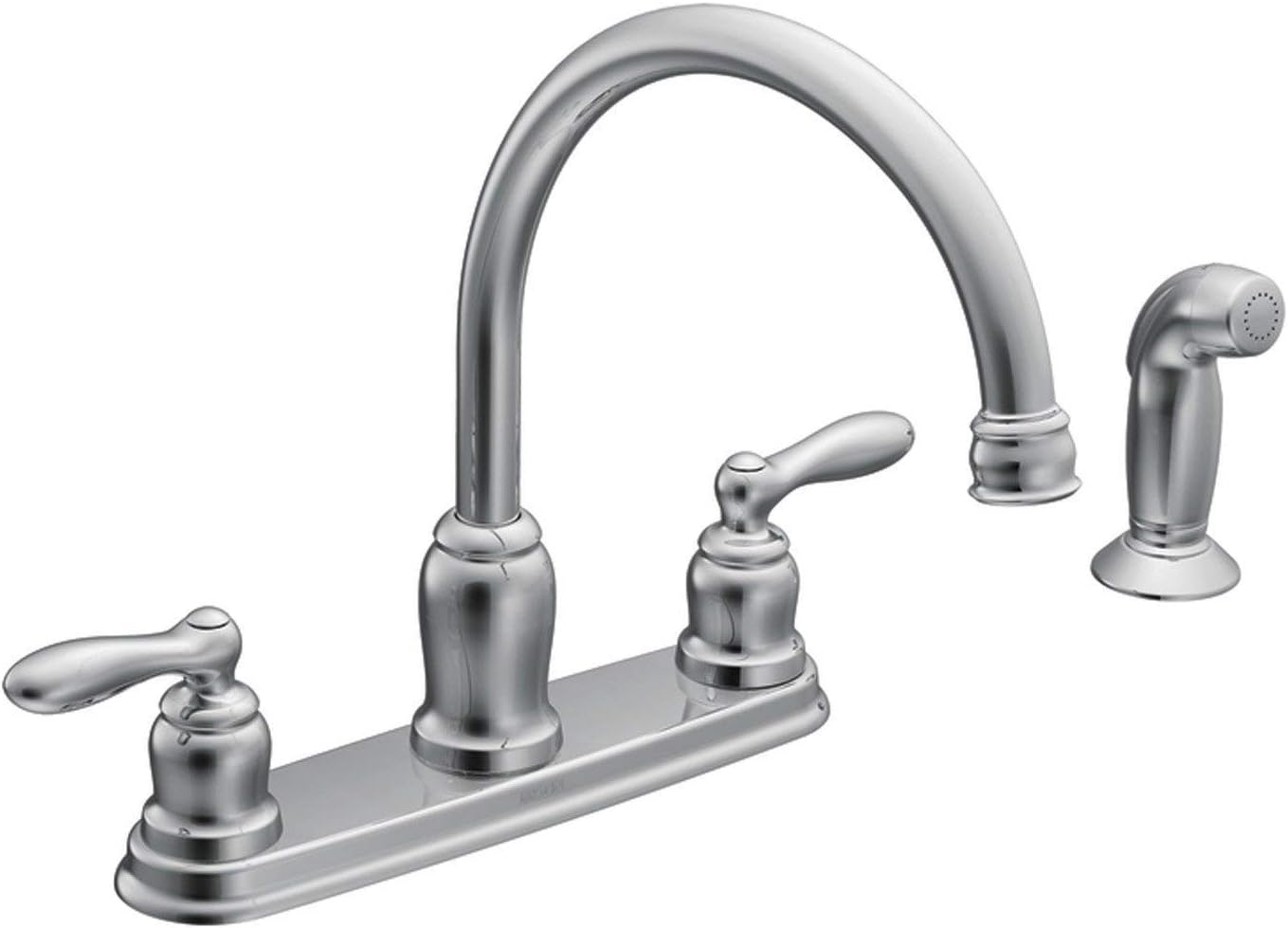

Image 1.1: Moen CA87888 Caldwell Collection High-Arc Kitchen Faucet. This image displays the complete faucet assembly, including the high-arc spout, two lever handles for hot and cold water, and a separate side spray unit, all in a polished chrome finish.
2 സുരക്ഷാ വിവരങ്ങൾ
ഇൻസ്റ്റാളേഷനും ഉപയോഗവും നടത്തുമ്പോൾ ഇനിപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ എല്ലായ്പ്പോഴും പാലിക്കുക:
- Turn off the main water supply before beginning any installation or repair work.
- സുരക്ഷാ ഗ്ലാസുകളും കയ്യുറകളും പോലുള്ള ഉചിതമായ വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ ധരിക്കുക.
- ചോർച്ച തടയാൻ എല്ലാ കണക്ഷനുകളും സുരക്ഷിതമാണെന്ന് ഉറപ്പാക്കുക.
- ഇൻസ്റ്റലേഷൻ പ്രക്രിയയുടെ ഏതെങ്കിലും ഭാഗത്തെക്കുറിച്ച് നിങ്ങൾക്ക് ഉറപ്പില്ലെങ്കിൽ, യോഗ്യതയുള്ള ഒരു പ്ലംബറെ സമീപിക്കുക.
- This product complies with Americans with Disabilities Act (ADA) specifications.
3. പാക്കേജ് ഉള്ളടക്കം
ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ഘടകങ്ങളും നിലവിലുണ്ടെന്ന് ഉറപ്പാക്കുക:
- High-Arc Kitchen Faucet Spout
- Two Lever Handles (Hot and Cold)
- One-Function Side Spray
- ഡെക്ക്പ്ലേറ്റ്
- മൌണ്ടിംഗ് ഹാർഡ്വെയർ
- Water Supply Lines (1/2" IPS connection)
- ഇൻസ്റ്റലേഷൻ നിർദ്ദേശങ്ങൾ
4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
This faucet is designed for a four-hole application and deck mount installation.
4.1. പ്രീ-ഇൻസ്റ്റലേഷൻ
- പ്രധാന ഷട്ട്-ഓഫ് വാൽവിൽ ജലവിതരണം നിർത്തുക.
- എളുപ്പത്തിൽ ആക്സസ് ചെയ്യുന്നതിനായി സിങ്കിനു കീഴിലുള്ള ഭാഗം വൃത്തിയാക്കുക.
- ആവശ്യമെങ്കിൽ പഴയ ടാപ്പ് നീക്കം ചെയ്യുക. സിങ്കിന്റെ പ്രതലം നന്നായി വൃത്തിയാക്കുക.
4.2. ഫൗസറ്റ് മൗണ്ടിംഗ്
- Place the deckplate over the faucet holes on the sink.
- Insert the faucet body and handles through the corresponding holes in the deckplate and sink.
- From underneath the sink, secure the faucet and handles using the provided mounting hardware. Ensure the faucet is centered and tightened securely.
4.3. Water Line Connections
- Connect the hot and cold water supply lines to the corresponding inlets on the faucet body. This faucet uses 1/2" IPS connections.
- Ensure all connections are hand-tightened, then use a wrench for an additional quarter turn. Do not overtighten.
4.4. Side Spray Installation
- Insert the side spray hose through the remaining hole in the sink.
- Connect the side spray hose to the faucet's dedicated port using the Duralock quick connect system. Ensure a secure click indicates proper connection.
- Secure the side spray base from underneath the sink.
4.5. അവസാന ഘട്ടങ്ങൾ
- പ്രധാന ജലവിതരണം പതുക്കെ ഓണാക്കുക.
- Check all connections for leaks. Tighten any leaking connections as needed.
- Run both hot and cold water through the faucet and side spray for a few minutes to flush out any debris.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Your Moen CA87888 faucet features two lever handles and a one-function side spray.
- ജലപ്രവാഹം സജീവമാക്കൽ: Rotate the left lever handle for hot water and the right lever handle for cold water. Adjust the handles to achieve the desired temperature and flow.
- സൈഡ് സ്പ്രേ പ്രവർത്തനം: Press the button on the side spray to divert water flow from the main spout to the spray. Release the button to return water flow to the main spout.
- ജലപ്രവാഹ നിരക്ക്: The faucet operates at a flow rate of 1.5 gallons per minute (gpm).
6. പരിപാലനവും പരിചരണവും
Proper care will ensure the lasting beauty and performance of your Moen faucet.
- വൃത്തിയാക്കൽ: Clean the chrome finish regularly with a soft cloth and mild soap. Avoid abrasive cleaners, harsh chemicals, or scouring pads, as these can damage the finish.
- കാട്രിഡ്ജ്: This faucet is equipped with a 1224 one-piece washerless cartridge, designed for reliable performance. If you experience issues with water flow or temperature control, the cartridge may need inspection or replacement.
- എയറേറ്റർ: Periodically unscrew and clean the aerator at the end of the spout to remove mineral deposits and maintain optimal water flow.
7. പ്രശ്നപരിഹാരം
പൊതുവായ പ്രശ്നങ്ങളും അവയുടെ പരിഹാരങ്ങളും അറിയാൻ താഴെ കൊടുത്തിരിക്കുന്ന പട്ടിക കാണുക:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| താഴ്ന്ന ജല സമ്മർദ്ദം | അടഞ്ഞുപോയ എയറേറ്റർ; ഭാഗികമായി അടഞ്ഞ ഷട്ട്-ഓഫ് വാൽവ്; ജലവിതരണ സംവിധാനത്തിലെ അവശിഷ്ടങ്ങൾ. | എയറേറ്റർ വൃത്തിയാക്കുക; ഷട്ട്-ഓഫ് വാൽവുകൾ പൂർണ്ണമായും തുറന്നിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക; വാട്ടർ ലൈനുകൾ ഫ്ലഷ് ചെയ്യുക. |
| പൈപ്പ് ചോർച്ച | അയഞ്ഞ കണക്ഷനുകൾ; തേഞ്ഞ കാട്രിഡ്ജ്. | Check and tighten all connections; replace the 1224 cartridge if necessary. |
| ഡ്രിപ്പിംഗ് ഫൗസെറ്റ് | തേഞ്ഞ കാട്രിഡ്ജ്. | Replace the 1224 cartridge. |
| സൈഡ് സ്പ്രേ പ്രവർത്തിക്കുന്നില്ല | Hose kinked; quick connect not fully engaged; debris in spray head. | Check hose for kinks; ensure Duralock connection is secure; clean spray head. |
8 സ്പെസിഫിക്കേഷനുകൾ
- ബ്രാൻഡ്: മോയിൻ
- മോഡലിൻ്റെ പേര്: Moen CA87888 High-Arc Kitchen Faucet from the Caldwell Collection, Chrome
- ഭാഗം നമ്പർ: CA87888
- മൗണ്ടിംഗ് തരം: ഡെക്ക് മ .ണ്ട്
- അപേക്ഷ: നാല്-ദ്വാരം
- ഫിനിഷ് തരം: Chrome
- മെറ്റീരിയൽ: Plastic (Handles, Side Spray), Metal (Faucet Body)
- ഹാൻഡിലുകളുടെ എണ്ണം: 2
- സ്പൗട്ട് ഡിസൈൻ: ഹൈ ആർക്ക്
- സ്പൗട്ട് ഉയരം: 11 ഇഞ്ച്
- സ്പൗട്ട് റീച്ച്: 9 ഇഞ്ച്
- കണക്ഷൻ തരം: 1/2" IPS
- കാട്രിഡ്ജ് തരം: 1224 One-Piece Washerless Cartridge
- ഫ്ലോ റേറ്റ്: 1.5 ജിപിഎം
- പ്രത്യേക സവിശേഷത: ലെഡ് ഫ്രീ, എഡിഎ കംപ്ലയിന്റ്
- ഇനത്തിൻ്റെ ഭാരം: 2 പൗണ്ട്
- ഉൽപ്പന്ന അളവുകൾ: 3 x 8 x 9 ഇഞ്ച്
- UPC: 026508195246
9. വാറൻ്റിയും പിന്തുണയും
This Moen product is covered by a warranty. For specific warranty details, claims, or technical assistance, please refer to the warranty documentation included with your purchase or visit the official Moen website. You can also contact Moen customer support directly for further assistance.
