Hiland HLDS01-WCBT 48,000 BTU Propane Patio Heater Instruction Manual

1. ആമുഖം

വാങ്ങിയതിന് നന്ദി.asing the Hiland HLDS01-WCBT 48,000 BTU Propane Patio Heater. This outdoor heating unit is designed to provide warmth and comfort to your patio or outdoor living space. Featuring a durable hammered silver finish, variable temperature control, and an anti-tip safety device, this heater is built for both performance and safety. Please read this manual thoroughly before assembly and operation to ensure safe and efficient use.

2 പ്രധാനപ്പെട്ട സുരക്ഷാ വിവരങ്ങൾ

WARNING: For outdoor use only. Do not operate this heater indoors or in enclosed areas. Keep clear of combustible materials.

• ഹീറ്റർ എപ്പോഴും ഉറച്ചതും നിരപ്പായതുമായ പ്രതലത്തിൽ പ്രവർത്തിപ്പിക്കുക.
• Maintain adequate clearance from combustible materials: at least 24 inches from sides and 36 inches from top.
• പ്രവർത്തന സമയത്ത് ശരിയായ വായുസഞ്ചാരം ഉറപ്പാക്കുക.
• പ്രവർത്തന സമയത്ത് ഹീറ്റർ ഒരിക്കലും ശ്രദ്ധിക്കാതെ വിടരുത്.
• കുട്ടികളെയും വളർത്തുമൃഗങ്ങളെയും ഹീറ്ററിൽ നിന്ന് സുരക്ഷിതമായ അകലം പാലിക്കുക.
• This heater is equipped with an anti-tip device that will automatically shut off the gas supply if the unit is tilted or knocked over.
• ഈ അല്ലെങ്കിൽ മറ്റേതെങ്കിലും ഉപകരണത്തിൻ്റെ പരിസരത്ത് ഗ്യാസോലിൻ അല്ലെങ്കിൽ മറ്റ് കത്തുന്ന നീരാവി, ദ്രാവകങ്ങൾ എന്നിവ സൂക്ഷിക്കുകയോ ഉപയോഗിക്കുകയോ ചെയ്യരുത്.
• നിർദ്ദേശം 65 മുന്നറിയിപ്പ്: ഈ ഉൽപ്പന്നത്തിന് നിങ്ങളെ കാർബൺ മോണോക്സൈഡ് ഉൾപ്പെടെയുള്ള രാസവസ്തുക്കൾ തുറന്നുകാട്ടാൻ കഴിയും, ഇത് ജനന വൈകല്യങ്ങൾക്കോ ​​മറ്റ് പ്രത്യുൽപാദന വൈകല്യങ്ങൾക്കോ ​​കാരണമാകുമെന്ന് കാലിഫോർണിയ സംസ്ഥാനത്തിന് അറിയാം. കൂടുതൽ വിവരങ്ങൾക്ക് പോകുക www.P65Warnings.ca.gov.

3. പാക്കേജ് ഉള്ളടക്കം

Before beginning assembly, ensure all parts are present and undamaged. If any parts are missing or damaged, do not attempt to assemble or operate the heater. Contact customer service for assistance.

• Base Assembly with Wheels
• Main Pole/Post
• Burner Assembly with Control Unit
• Reflector Panels (Top Dish)
• Propane Tank Enclosure/Housing
• റെഗുലേറ്ററും ഹോസ് അസംബ്ലിയും
• ഹാർഡ്‌വെയർ പായ്ക്ക് (സ്ക്രൂകൾ, നട്ടുകൾ, വാഷറുകൾ)
• Small Wrench (for assembly)
• ബർണർ കവർ

4. സജ്ജീകരണവും അസംബ്ലിയും

Assembly typically takes about 20-60 minutes. A Philips screwdriver and an adjustable wrench (or your own wrench, as the provided one may be basic) are recommended.

1. ഘടകങ്ങൾ അൺപാക്ക് ചെയ്യുക: Carefully remove all parts from the packaging. Remove any protective films, especially from reflective surfaces.
2. വീലുകൾ ബേസിൽ ഘടിപ്പിക്കുക: Secure the wheel assembly to the heater's base using the provided bolts and nuts.
3. Assemble Support Legs: Attach the three support legs to the base using the appropriate hardware.
4. Install Propane Tank Enclosure: Slide the propane tank enclosure over the support legs and secure it.
5. പ്രധാന പോൾ ഘടിപ്പിക്കുക: Secure the main pole to the top of the support leg assembly.
6. Connect Burner Assembly: Carefully place the burner assembly onto the top of the main pole. Ensure the gas hose is routed correctly and connections are secure.
7. Assemble Reflector Panels: Connect the individual reflector panels to form the top dish. Secure them with the provided screws and nuts.
8. Attach Reflector to Burner: Mount the assembled reflector dish onto the top of the burner assembly, securing it with the provided studs and wing nuts.
9. പ്രൊപ്പെയ്ൻ ടാങ്ക് ഇൻസ്റ്റാൾ ചെയ്യുക: Place a standard 20 lb propane tank (not included) into the base enclosure. Secure it with the internal strap.
10. റെഗുലേറ്റർ ബന്ധിപ്പിക്കുക: Attach the regulator hose to the propane tank valve. Tighten securely by hand, then with a wrench. Perform a leak test with soapy water before first use.

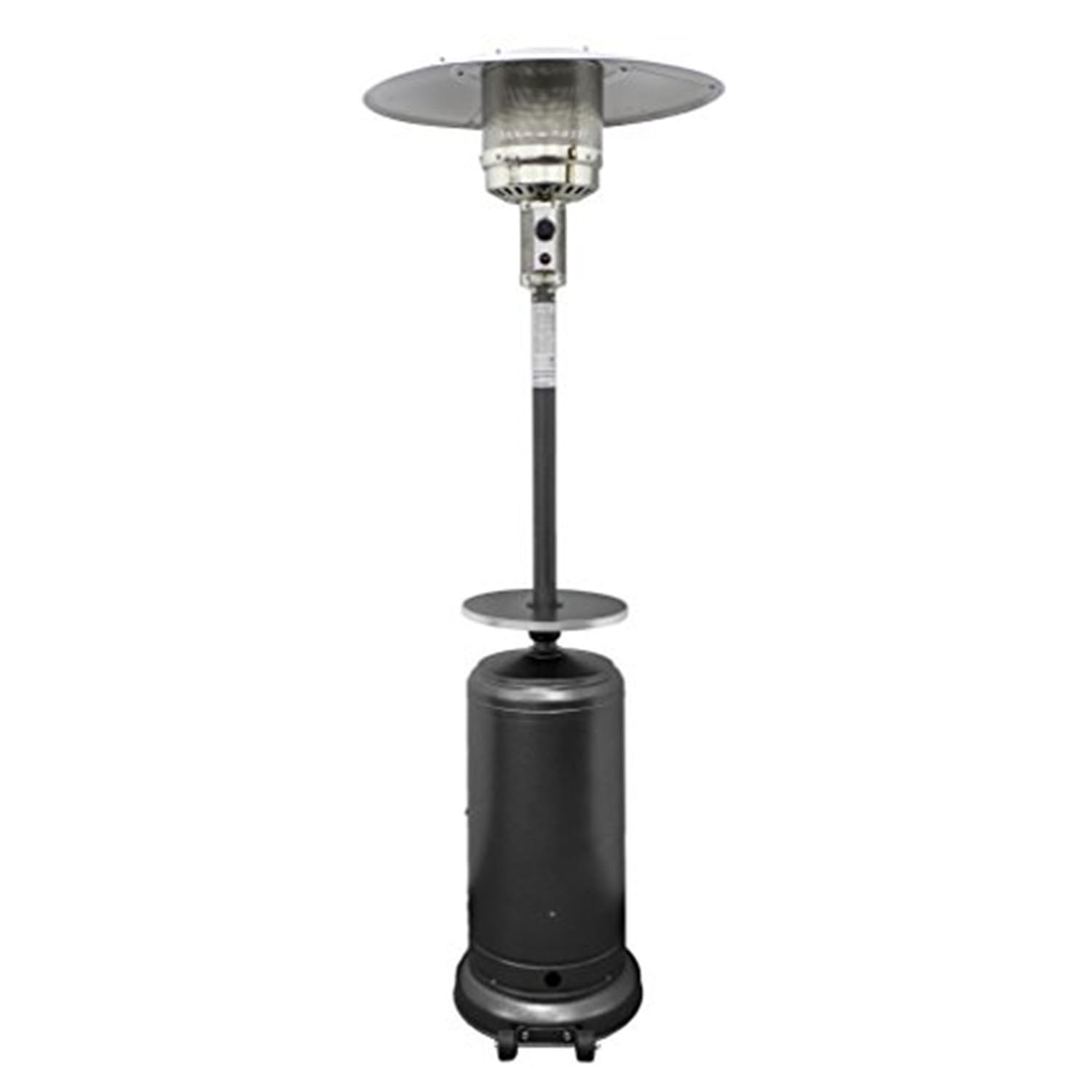

Figure 1: Fully assembled Hiland HLDS01-WCBT Propane Patio Heater.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

5.1 ഹീറ്റർ ലൈറ്റിംഗ്

1. പ്രൊപ്പെയ്ൻ ടാങ്ക് വാൽവ് പൂർണ്ണമായും തുറന്നിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
2. Push and turn the control knob to the 'PILOT' position. Hold it down for 30-60 seconds to purge air from the gas lines.
3. While still holding the control knob down, press the igniter button repeatedly until the pilot flame lights. You may need to press it several times.
4. Once the pilot is lit, continue to hold the control knob down for another 10-15 seconds, then release. The pilot should remain lit.
5. Turn the control knob to the 'LOW' or 'HIGH' position to ignite the main burner.

5.2 Adjusting Heat

Rotate the control knob between 'LOW' and 'HIGH' to adjust the heat output to your desired level.

5.3 Shutting Off the Heater

1. Turn the control knob to the 'OFF' position.
2. പ്രൊപ്പെയ്ൻ ടാങ്കിലെ വാൽവ് അടയ്ക്കുക.

6. പരിപാലനം

• വൃത്തിയാക്കൽ: മൃദുവായ, ഡി ക്ലീനർ ഉപയോഗിച്ച് പുറം പ്രതലങ്ങൾ പതിവായി തുടയ്ക്കുക.amp തുണി. ഫിനിഷിന് കേടുവരുത്തുന്ന ഉരച്ചിലുകൾ നിറഞ്ഞ ക്ലീനറുകൾ ഒഴിവാക്കുക.
• തുരുമ്പ് തടയൽ: Although the heater features a durable finish, prolonged exposure to harsh weather can lead to rust, especially on metal edges. Consider using a weather-resistant cover or storing the heater in a covered area or shed when not in use.
• സംഭരണം: When storing the heater, especially for extended periods, disconnect the propane tank and store it in a well-ventilated outdoor area. Store the heater in a dry, protected location.
• പരിശോധന: Periodically inspect the gas hose and connections for any signs of wear, damage, or leaks.

7. പ്രശ്‌നപരിഹാരം

• Heater does not light:
  • പ്രൊപ്പെയ്ൻ ടാങ്ക് വാൽവ് പൂർണ്ണമായും തുറന്നിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
  • Check if the igniter is sparking. If not, the battery may need replacement or the igniter may be faulty. A long lighter can be used to manually light the pilot.
  • Hold the control knob down longer to purge air from the gas lines.
• Pilot light goes out:
  • Ensure the control knob was held down long enough after lighting the pilot.
  • Check for strong winds that might be extinguishing the pilot.
• Low heat output:
  • Ensure the control knob is set to 'HIGH'.
  • Check propane tank level; it may be running low.
• Heater tips over: The anti-tip safety device will automatically shut off the gas. Stand the heater upright and follow lighting instructions again.

8 സ്പെസിഫിക്കേഷനുകൾ

9. വാറൻ്റിയും പിന്തുണയും

Hiland provides parts and service for their products. For warranty claims, replacement parts, or technical support, please refer to the contact information provided in your product packaging or visit the official Hiland webസൈറ്റ്.
